解析led屏模组 三原色发光排列（RGB像素布局）的核心原理，对比实像素与虚拟像素特点，为您提供不同应用场景下的LED大屏选型与避坑指南。
核心要点速览
| 排列类型 | 核心特点 | 适用场景 | 画面效果 |
|---|---|---|---|
| 实像素排列 (1R1G1B) | 物理像素与逻辑像素1:1，色彩纯正 | 会议室、监控室、近距离精细显示 | 极其细腻，无边缘重影 |
| 虚拟像素排列 (2R1G1B/动态) | 像素共用，用更少灯珠实现更高虚拟分辨率 | 户外超大广告牌、远距离显示屏 | 远视距清晰，近看有网格感 |
| RGBG排布 | 增加绿色子像素占比，提升亮度与视觉清晰度 | 户外高亮屏、特定微距显示模组 | 亮度极高，细节表现好 |
LED屏模组三原色发光排列（即RGB像素布局）直接决定了屏幕的清晰度、色彩还原度以及整体造价。最常见的布局是1R1G1B（一个红灯、一个绿灯和一个蓝灯组成一个物理像素点），这种实像素排列能提供最真实的画面。如果需要平衡成本或制作户外超大屏幕，虚拟像素排列（如2R1G1B）则是通过算法让相邻像素共用灯珠，从而在视觉上大幅度提升分辨率。
什么是LED屏模组三原色发光排列？
红绿蓝RGB三原色混色原理
自然界中的丰富色彩在LED显示技术中，是通过红（R）、绿（G）、蓝（B）三种基色光按不同比例和亮度混合而成的。在LED显示屏中，每一个独立的像素点都包含了这三种颜色的发光芯片（Die）。通过控制电流大小调节各芯片的亮度，便能呈现出五彩缤纷的画面。这种三原色的混合效果，构成了LED显示技术的基础。
像素颗粒在模组上的物理分布
发光晶片在电路板上的空间分布并非随机，而是遵循严格的几何规律。这种空间分布方式即为发光排列。在主流的SMD（三合一表贴）封装中，红绿蓝三颗芯片被集成在同一个灯珠内；而在部分直插式（DIP）或新型COB封装中，它们的站位与间距各不相同。合理的空间排布是保证混色均匀、减少画面颗粒感的关键。
排列方式对混色距离与画质的影响
如果红、绿、蓝三个芯片的物理间距过大，在近距离观看时，人眼就能分辨出独立的单色光点，无法完美融合。只有当排列方式设计合理、发光中心高度一致时，光线才能在极短的距离内完成混合。这直接决定了屏幕的最小视距、文字边缘的锐利度以及视觉疲劳度。
主流的RGB像素排列方式

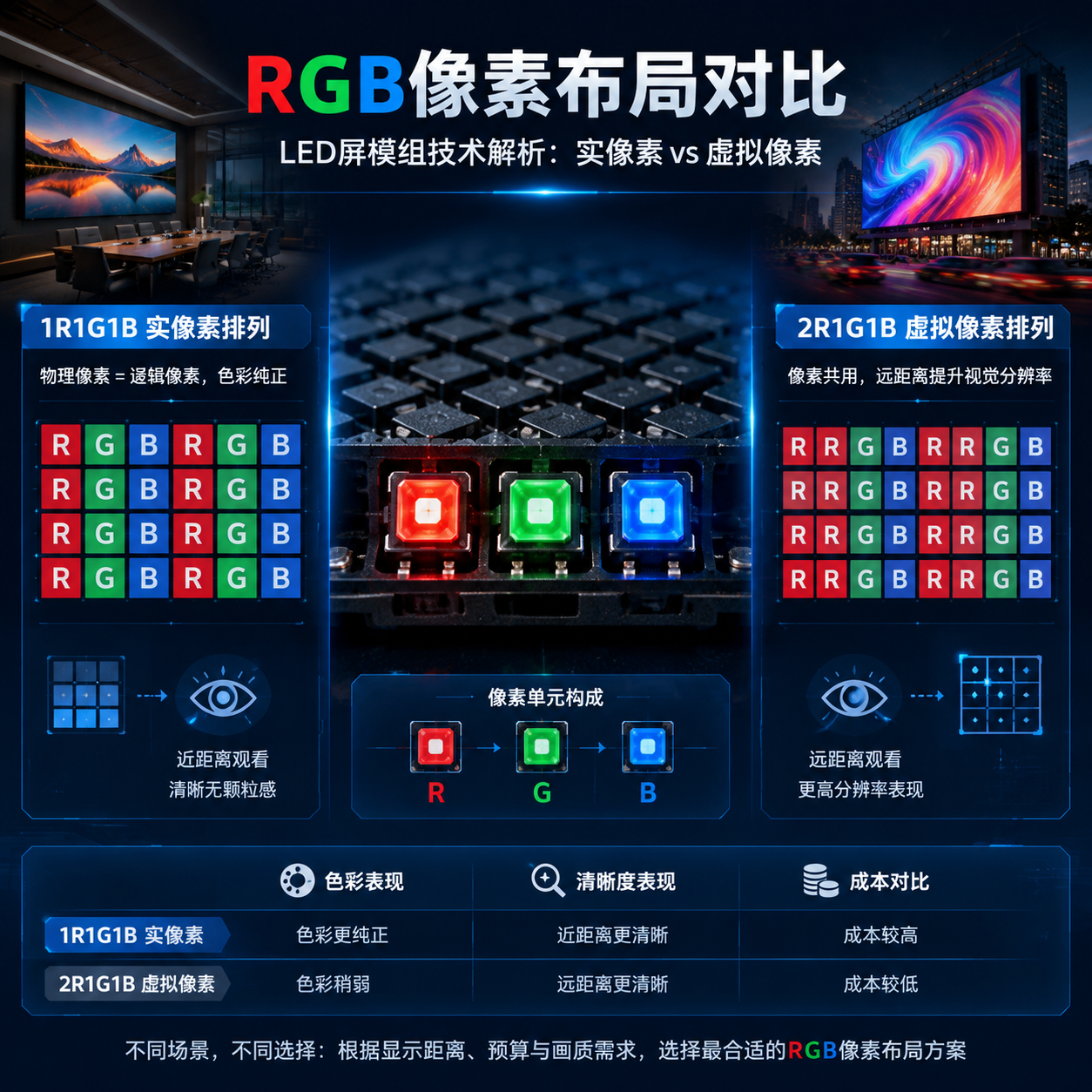

实像素排列（Real Pixel / 1R1G1B）
实像素排列是目前行业最标准、应用最广泛的排布方式。它采用1R1G1B结构，即一个红光、一个绿光和一个蓝光芯片组成一个物理像素。屏幕的物理分辨率与逻辑分辨率完全一致。这种排列展现的画面纯正干净，无论是文字边缘还是图像细节都极其锐利，色彩还原度高，适合对画质要求极高的中近距离显示场景。
虚拟像素排列（Virtual Pixel / 动态像素）
虚拟像素排列通过控制算法，让相邻的物理像素共用特定的红光或绿光晶片。在视觉上，它能使屏幕的等效分辨率提升。这种方式多用于数十米开外的户外大型广告牌，能够在减少灯珠使用量（降低功耗与硬件成本）的同时，保证远距离观看的视觉清晰度。
RGBG与Pentile等变体排布
由于人眼视网膜对绿色光的敏感度高于红色和蓝色，部分高精细度或特殊应用模组会采用增加绿色子像素占比的排列方式（如RGBG）。这种设计可以在不显著增加功耗的前提下，提升屏幕的视觉亮度和细节解析度，并有助于平衡不同颜色芯片的老化速度，延长整屏的使用寿命。

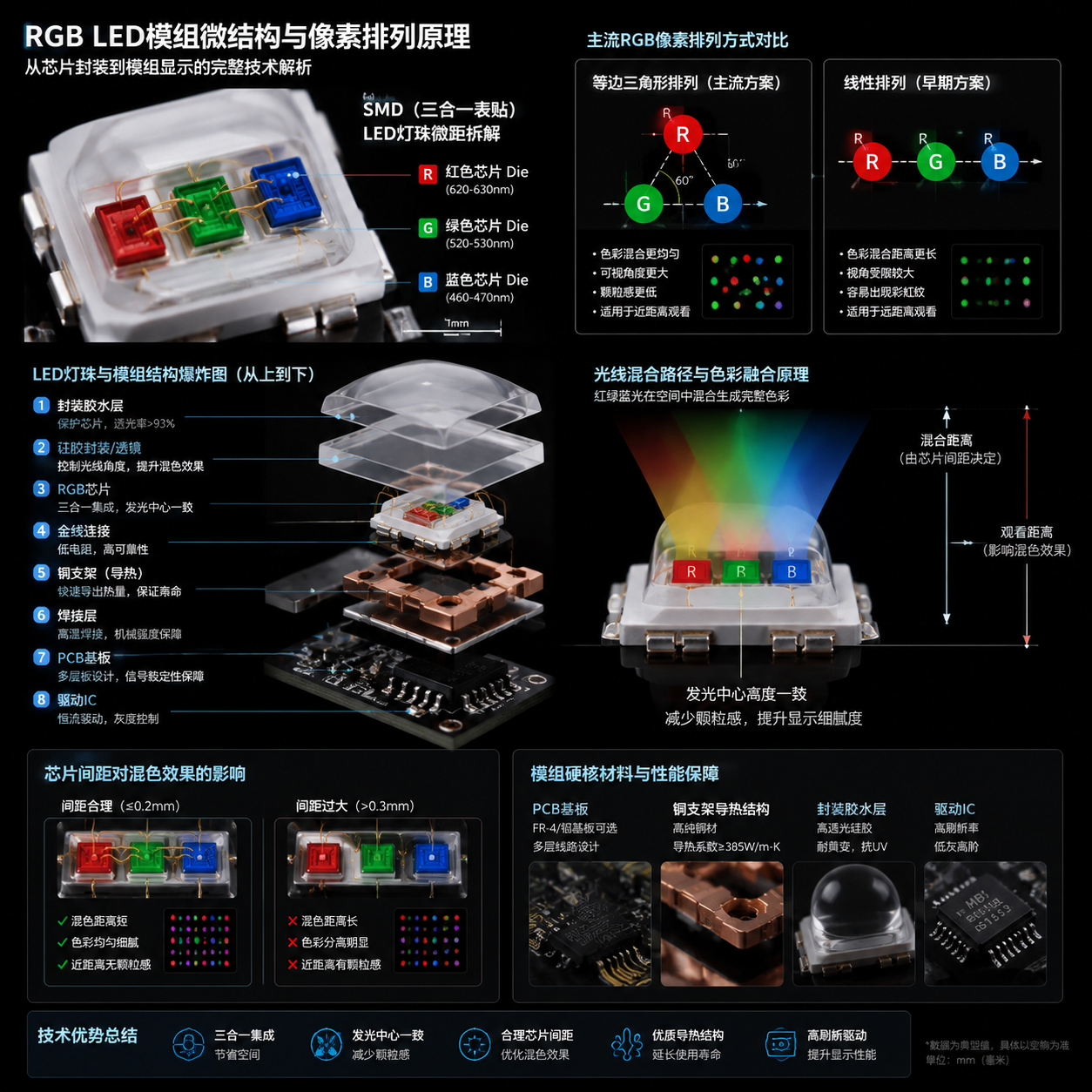

拆解LED屏模组的硬核材料
发光芯片（Die）材质与发光效率
LED模组的底层核心是发光芯片。红色芯片与蓝、绿色芯片所使用的半导体材料不同，红色主要采用磷化铝镓铟（AlGaInP）材料，而蓝绿色则主要采用氮化铟镓（InGaN）材料。这些材料的纯度与外延片工艺直接决定了芯片的光电转换效率和色彩纯度。
"在微距显示时代，LED像素的排列方式直接决定了光学的混色距离。合理的RGB芯片排布能够让光线在极短距离内完成均匀混合，从而消除视觉上的‘颗粒感’。" —— 资深LED光学工程师
支架导热与封装胶水耐候性
除了芯片本身，封装材料对发光效果的稳定性同样关键。芯片固定在特制的铜支架上，用于快速导出工作时产生的热量。外层的封装胶水（如环氧树脂或硅胶）不仅需要具备高透光率，还必须具备极强的抗紫外线黄变能力，否则长期使用后会因胶水黄变导致严重的偏色问题。
基板散热设计与驱动IC的协同
恒彩电子在高性能模组研发中，采用高导热率的PCB基板，配合高刷新率驱动IC，确保电流能够平稳、均匀地输送至每一个红绿蓝发光芯片。这种软硬件的协同设计，不仅能在大电流工作下保持良好的散热，还能有效消除手机等拍摄设备下的扫描线与闪烁现象。

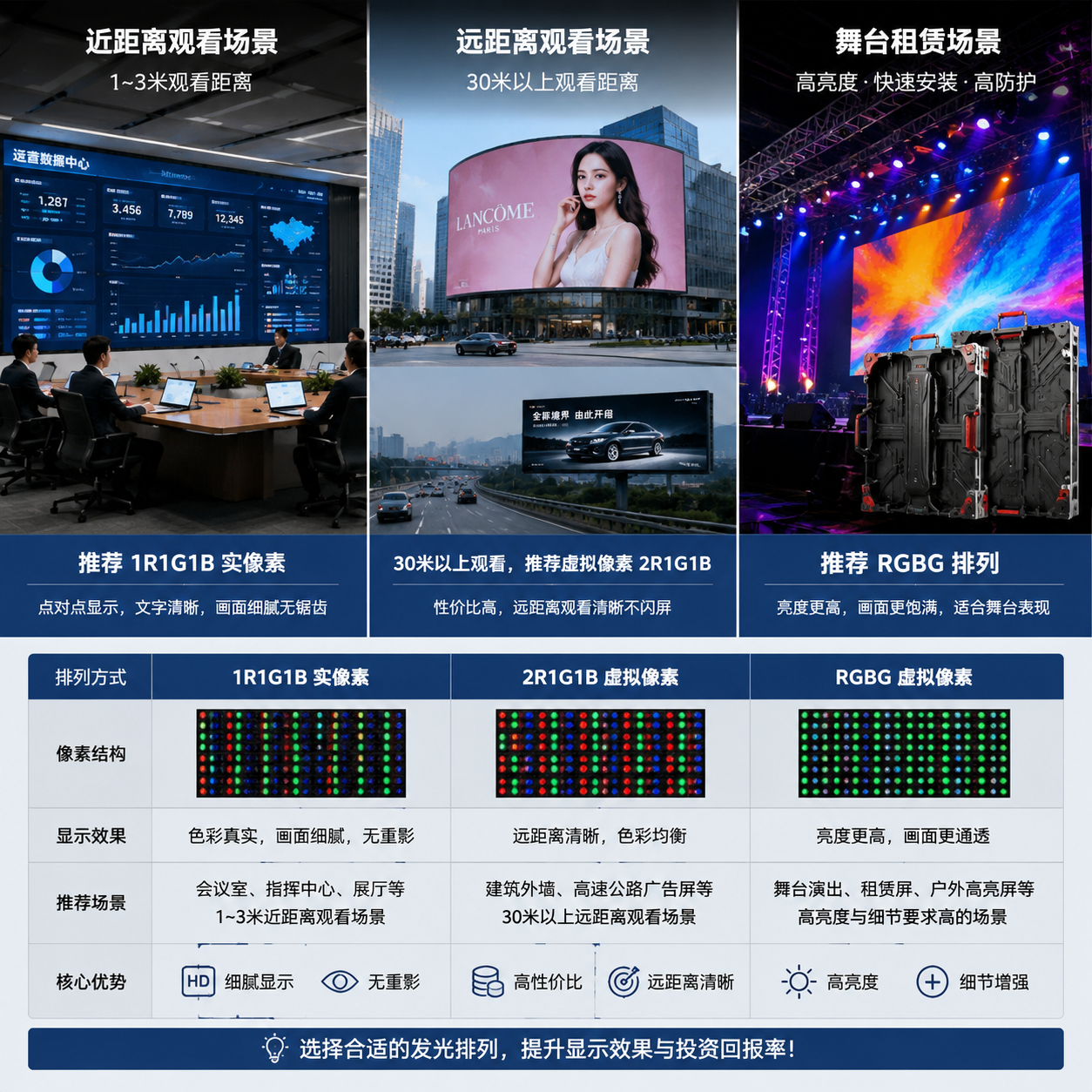

如何根据应用场景选择合适的发光排列？
室内近距离视距选型（推荐实像素）
在会议室、指挥中心或学校教室等室内场景中，观众的观看距离通常在1至3米之间。此时，必须选择实像素排列（1R1G1B）且点间距（Pitch）较小的模组。实像素排布能保证文字、图表和数据的边缘清晰无重影，避免因长期观看产生视觉疲劳。
户外远视距大屏选型（推荐虚拟像素或大间距实像素）
对于安装在建筑外墙、高速公路旁的高空大屏，受众的观看距离通常在30米以上。在这种场景下，虚拟像素排列（如2R1G1B）具有极高的性价比。在远视距下，人眼无法分辨单颗物理像素，虚拟像素技术能在保证画质表现力的同时，大幅降低项目预算。
舞台租赁屏与固定安装屏的排布考量
舞台租赁屏需要频繁拆装和运输，对模组的物理防护性能要求极高，通常选用防撞性更强的封装排布。而固定安装屏则更侧重于长效散热与功耗控制。在选型时，需综合评估使用频次、现场光照环境以及结构承重限制。
不同排列方式对显示效果的实际影响
画面细腻度与混色颗粒感对比
实像素排布的模组在图像边缘过渡上表现得更为平滑自然，适合播放高保真的视频内容。而部分设计欠佳的虚拟像素屏幕，在显示单色高亮背景或细小文字时，由于像素共用算法的限制，可能会在边缘出现轻微的彩色杂边。在选购时需通过实样测试进行评估。
白平衡一致性与色彩均匀度
当屏幕显示纯白色时，红绿蓝三种芯片需要按特定比例同时点亮。恒彩电子通过对发光芯片封装间距的微米级控制，使模组在白平衡测试中表现出高度的一致性，有效避免了局部画面偏红或偏绿的现象，保证了整屏色彩的协调统一。
侧视偏色与水平/垂直视角表现
人眼从侧面观看屏幕时是否偏色，取决于红绿蓝芯片在灯珠内部的相对排位。若排布不合理，侧视时某一种颜色的光线容易被相邻结构遮挡，从而导致偏色。优秀的排布设计会充分考量各向同性的光强分布，确保大视角下画面的色彩依然饱满真实。
常见问题解答（FAQ）
Q1: LED屏模组中的1R1G1B和2R1G1B有什么具体区别？
1R1G1B代表一个物理像素由红、绿、蓝各一颗芯片组成，属于标准的实像素排列，画质最纯正，适合近距离观看；2R1G1B代表一个物理像素包含两颗红光、一颗绿光和一颗蓝光芯片，通常用于虚拟像素技术，通过红光共用算法，在户外远距离观看时能以较低成本提升视觉清晰度。
Q2: 为什么有些LED屏在侧面观看时会发红或发蓝？
这通常是由红绿蓝芯片在灯珠内部的排列结构导致的。如果芯片呈水平线性排列，当观众在水平侧面观看时，一侧的芯片光线可能会被相邻芯片遮挡，导致侧视时某一单色光偏强。高品质的模组会采用等边三角形排布或优化封装透镜，以改善侧视偏色问题。
Q3: 虚拟像素显示屏是否可以完全替代实像素显示屏？
不能。虚拟像素技术依赖于特定算法对相邻像素进行“借色”重构，虽然在远距离观看图像时效果良好，但在近距离观看、显示精细文字或CAD图纸等线条敏感的内容时，容易出现边缘模糊和杂色。因此，室内高精度显示依然必须采用实像素模组。
