共阳极RGB电路图主要解决RGB LED如何连接、如何控制颜色以及如何设计驱动的问题。本文介绍共阳极RGB LED的结构特点、接线方式、限流电阻计算、PWM调光原理以及常见应用中的驱动注意事项。
什么是共阳极RGB LED？
共阳极RGB LED是将红、绿、蓝三颗LED芯片的正极连接在一起，通过分别控制三个颜色通道的负极来实现发光和颜色变化。
RGB LED内部包含三个独立的发光单元：
红色LED（R）
绿色LED（G）
蓝色LED（B）
三个颜色通道可以单独控制亮度。当不同颜色按照一定比例组合时，可以形成多种颜色效果。
例如：
红色和绿色同时点亮，可以显示黄色。
红色和蓝色组合，可以显示紫色。
红、绿、蓝同时点亮，可以形成白色。
常见的4脚共阳极RGB LED结构如下：
| 引脚 | 功能 |
|---|---|
| 公共脚 | 连接电源正极 |
| R脚 | 红色通道控制 |
| G脚 | 绿色通道控制 |
| B脚 | 蓝色通道控制 |
共阳极设计的特点是多个LED芯片共享一个正极，因此控制方式与普通LED或共阴极RGB LED有所区别。

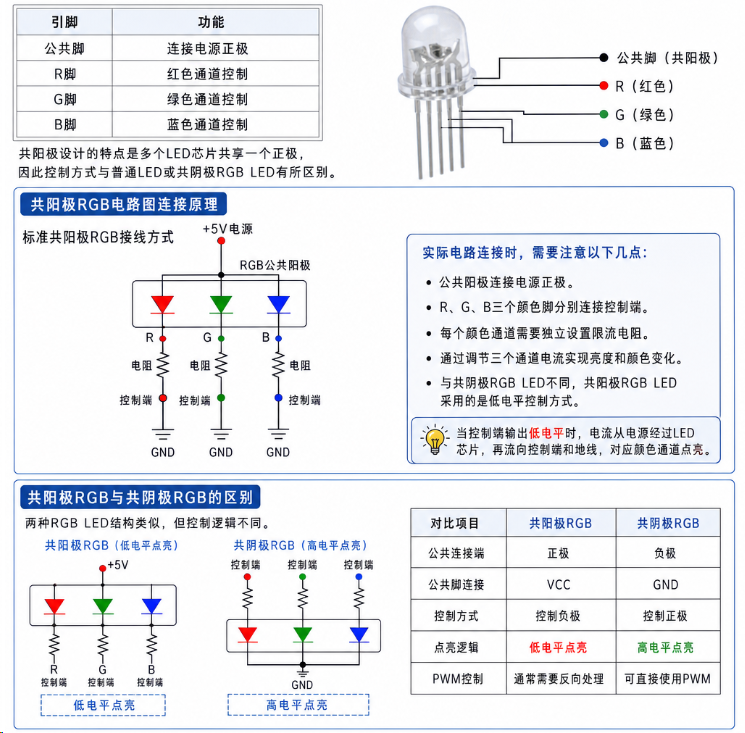

共阳极RGB电路图连接原理
标准共阳极RGB接线方式
典型连接方式如下：
+5V电源|RGB公共阳极|RGB LED/ | \R G B| | |电阻 电阻 电阻| | |控制端 控制端 控制端| | |GND GND GND
实际电路连接时，需要注意以下几点：
公共阳极连接电源正极。
R、G、B三个颜色脚分别连接控制端。
每个颜色通道需要独立设置限流电阻。
通过调节三个通道电流实现亮度和颜色变化。
与共阴极RGB LED不同，共阳极RGB LED采用的是低电平控制方式。
当控制端输出低电平时，电流从电源经过LED芯片，再流向控制端和地线，对应颜色通道点亮。
共阳极RGB与共阴极RGB的区别
两种RGB LED结构类似，但控制逻辑不同。
| 对比项目 | 共阳极RGB | 共阴极RGB |
|---|---|---|
| 公共连接端 | 正极 | 负极 |
| 公共脚连接 | VCC | GND |
| 控制方式 | 控制负极 | 控制正极 |
| 点亮逻辑 | 低电平点亮 | 高电平点亮 |
| PWM控制 | 通常需要反向处理 | 可直接使用PWM |
简单理解：
共阳极RGB：公共脚接电源正极，通过控制三个负极调节颜色。
共阴极RGB：公共脚接地，通过控制三个正极调节颜色。
在单片机应用中，两种方案都比较常见，但程序中的亮灭逻辑需要对应调整。
共阳极RGB LED限流电阻计算方法
为什么需要限流电阻？
LED工作时需要限制电流，否则可能出现：
LED温度升高。
发光效率下降。
灯珠寿命缩短。
LED芯片损坏。
因此，共阳极RGB LED的红、绿、蓝三个通道通常需要分别配置限流电阻。
电阻计算公式
计算公式：
R=(VCC-Vf)/I
其中：
VCC：电源电压。
Vf：LED正向电压。
I：工作电流。
常见RGB LED参数范围如下：
| 颜色 | 工作电压 | 常用电流 |
|---|---|---|
| 红色 | 1.8V-2.4V | 10-20mA |
| 绿色 | 2.8V-3.4V | 10-20mA |
| 蓝色 | 2.8V-3.4V | 10-20mA |
例如：
使用5V电源，红色LED正向电压约2V，工作电流20mA：
R=(5-2)/0.02=150Ω
实际产品设计中，通常还需要结合亮度需求、散热条件以及驱动方式选择电阻值，例如使用220Ω或330Ω进行电流控制。
共阳极RGB LED如何实现颜色变化？
RGB颜色变化的核心是调整红、绿、蓝三个通道的亮度比例。
常用方式是PWM（脉宽调制）控制。
| R亮度 | G亮度 | B亮度 | 显示颜色 |
|---|---|---|---|
| 100% | 0% | 0% | 红色 |
| 0% | 100% | 0% | 绿色 |
| 0% | 0% | 100% | 蓝色 |
| 100% | 100% | 0% | 黄色 |
| 100% | 100% | 100% | 白色 |
由于共阳极RGB采用低电平控制，因此PWM输出逻辑通常需要反向处理：
输出低电平或较低占空比时，LED亮度增加。
输出高电平时，LED关闭。
具体控制方式需要根据单片机程序设计进行调整。
Arduino如何连接共阳极RGB LED？
小功率RGB LED可以通过Arduino进行控制。
常见连接方式：
| RGB引脚 | Arduino连接 |
|---|---|
| 公共阳极 | 5V |
| R脚 | PWM接口 |
| G脚 | PWM接口 |
| B脚 | PWM接口 |
需要注意，共阳极RGB LED不是直接通过高电平点亮，而是采用低电平控制。
如果程序中设置颜色后实际显示效果相反，例如关闭变成点亮，通常需要检查PWM逻辑是否进行了反向处理。
共阳极RGB LED是否可以直接连接单片机？
对于小功率RGB LED，部分情况下可以直接连接单片机IO口控制。
但在实际应用中，需要考虑RGB LED满亮时的电流需求。
例如：
20mA×3=60mA
三个颜色同时点亮时，整体电流可能超过部分单片机IO口长期承受范围。
更稳定的设计方式包括：
使用三极管驱动。
使用MOSFET驱动。
使用RGB专用驱动芯片。
特别是在灯具、装饰照明等需要长时间工作的场景中，驱动电路设计会直接影响LED稳定性。
共阳极RGB驱动电路设计
MOSFET驱动方式
常见结构：
MCU PWM输出|MOSFET|RGB颜色通道|GND
采用MOSFET驱动后，可以实现：
更大的负载能力。
更稳定的电流控制。
更适合高功率RGB应用。
在实际设计中，还需要根据LED功率、电源电压、散热环境选择合适的驱动方案。
例如：
小型电子设备指示灯可以采用简单控制电路。
智能照明产品通常需要更稳定的驱动设计。
长时间运行的工业设备需要重点关注电流一致性和散热。
共阳极RGB LED常见应用场景
共阳极RGB LED广泛应用于需要多颜色显示的设备中，包括：
智能照明
常见产品包括：
RGB灯泡。
氛围灯。
智能家居照明设备。
商业装饰照明
应用于：
展示柜灯光。
酒店装饰灯。
建筑亮化照明。
工业控制和显示设备
常见用途：
设备状态指示灯。
报警显示。
控制面板指示。
如何选择合适的RGB LED灯珠？
选择RGB LED时，通常需要关注以下因素：
封装尺寸
常见类型包括：
3528 RGB LED。
5050 RGB LED。
SMD RGB LED。
直插RGB LED。
工作电压
需要根据应用环境匹配，例如：
3.3V系统。
5V系统。
12V灯具系统。
发光效果
重点确认：
亮度需求。
色彩一致性。
发光角度。
波长参数。
应用需求
| 应用场景 | 常见方案 |
|---|---|
| 智能灯具 | RGB/RGBW LED |
| 装饰照明 | 5050 RGB LED |
| 工业设备 | 高可靠RGB LED |
| 特殊光源 | 定制LED方案 |

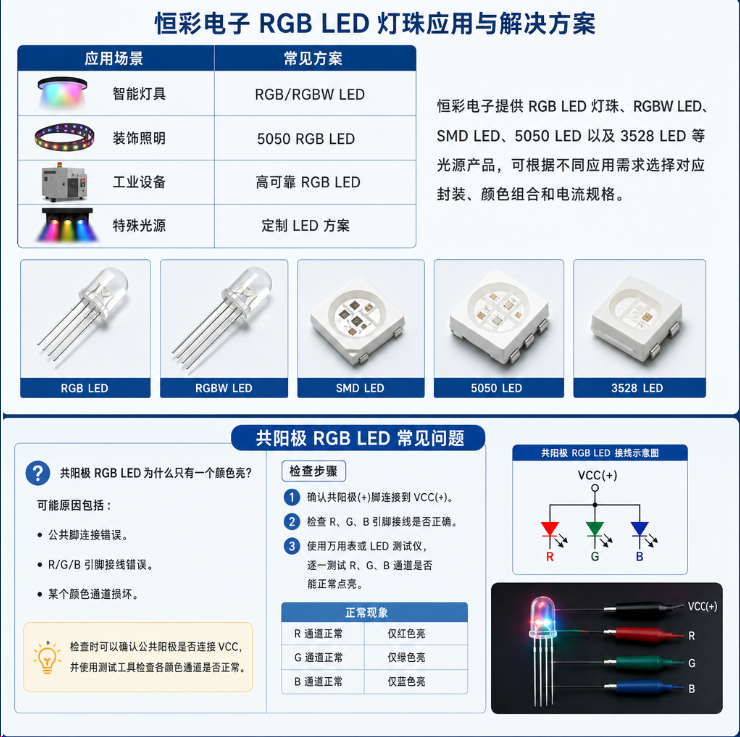

恒彩电子提供RGB LED灯珠、RGBW LED、SMD LED、5050 LED以及3528 LED等光源产品，可根据不同应用需求选择对应封装、颜色组合和电流规格。
