红外面光源选型指南：工作原理、波长区别与应用场景

红外面光源用于机器视觉、安防监控和自动化检测等场景，通过稳定均匀的红外照明帮助相机获取清晰图像。本文介绍红外面光源的工作原理、850nm与940nm区别、应用领域以及选型时需要关注的关键参数。

什么是红外面光源？

红外面光源（Infrared Area Light）是一种以红外LED为核心发光元件，通过光学结构实现大范围均匀照明的工业光源。

与普通照明设备不同，红外面光源主要服务于机器视觉系统，并不是为了满足人眼观察需求，而是为工业相机提供稳定的光学环境。

在工业检测过程中，产品缺陷、尺寸变化、表面纹理等细节往往需要依靠相机和算法识别。合适的红外照明方案可以减少环境光干扰，提高图像一致性，从而帮助视觉系统获得更稳定的检测结果。

常见应用包括：

• 工业机器视觉检测

• 自动化生产设备

• 智能交通识别

• 夜视摄像系统

• 人脸识别设备

• 科研分析仪器

红外光属于不可见光范围，人眼通常无法直接观察，但工业相机和红外摄像设备可以接收对应波段，并将其转换为图像信息。

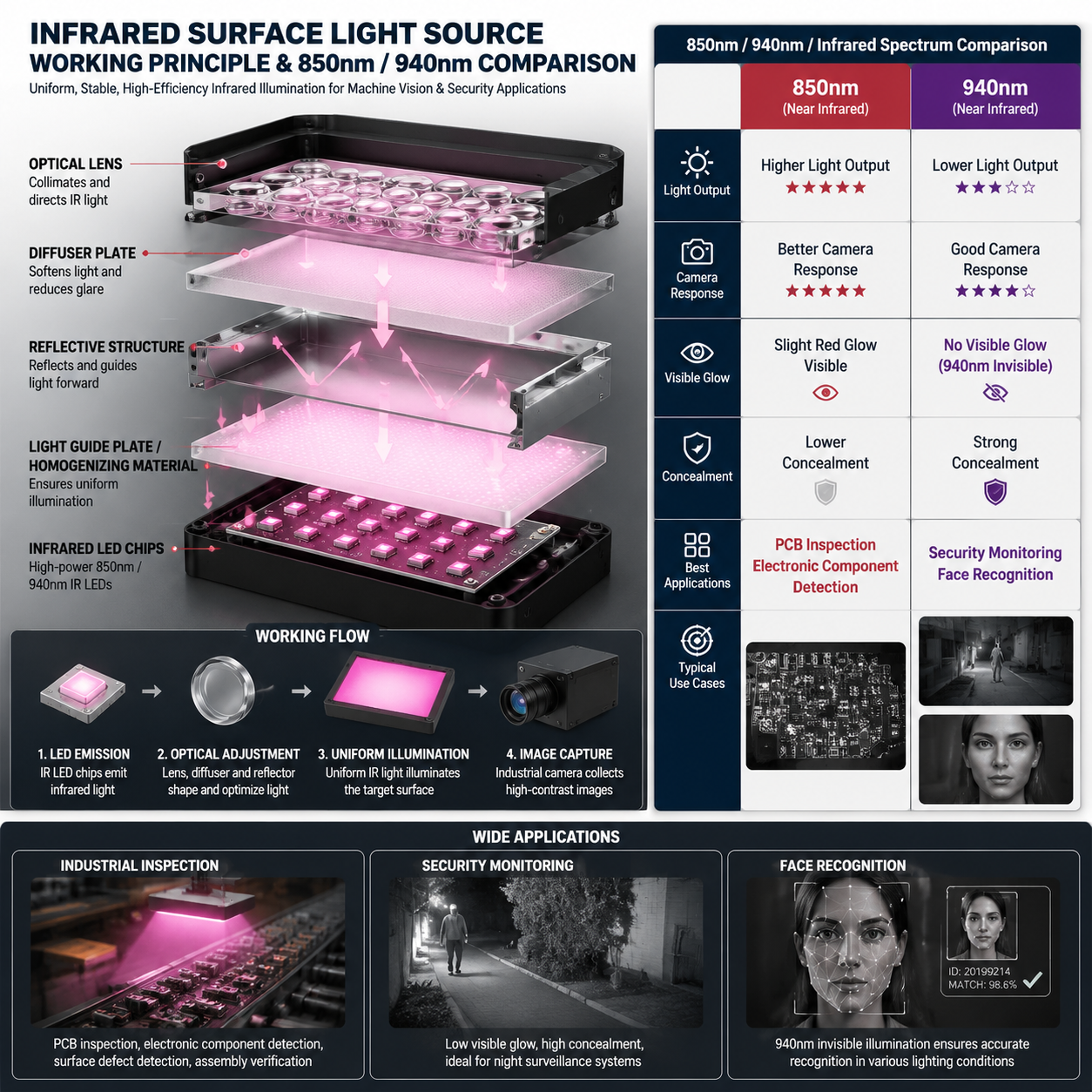

红外面光源的工作原理

红外面光源的工作过程主要包括红外LED发光、光学调节、目标照射以及图像采集几个步骤。

红外LED产生红外光

红外面光源内部采用红外LED作为发光元件。

当电流通过LED芯片时，电子运动产生特定波长的红外光。根据应用需求不同，常见波长包括：

• 850nm

• 940nm

• 1050nm以上特殊波段

不同波长在穿透能力、摄像机响应和隐蔽性方面存在差异，需要根据检测目标进行选择。

光学结构改善照明效果

单颗LED发出的光线范围有限，因此红外面光源通常会结合光学设计扩大照射范围，并提升亮度均匀性。

常见结构包括：

• 光学透镜

• 扩散板

• 反射结构

• 均光材料

这些设计能够减少局部过亮或边缘亮度不足的问题，使检测区域获得更加稳定的光照。

相机采集图像

完整的机器视觉系统通常由以下部分组成：

• 工业相机

• 镜头

• 红外面光源

• 图像处理软件

红外面光源负责提供稳定光线，相机负责采集图像，软件根据图像特征完成识别和分析。

红外面光源常见波长有哪些？

红外面光源的波长会直接影响检测效果，不同波段适用于不同应用环境。

850nm红外面光源特点

850nm是工业视觉领域应用较多的红外波长之一。

主要特点包括：

• 光输出相对较强

• 工业相机响应较好

• 适合较远距离照明

• 检测稳定性较高

在PCB检测、电子元件检测、尺寸测量等场景中，850nm方案较为常见。

940nm红外面光源特点

940nm红外光最大的特点是隐蔽性较好。

由于人眼对该波段感知较弱，因此适用于对可见光干扰要求较低的应用，例如：

• 安防监控

• 隐藏式摄像设备

• 门禁识别系统

• 智能设备

选择940nm时，需要同时考虑相机感光能力以及实际照射距离。

850nm和940nm红外面光源有什么区别？

850nm和940nm都是常见红外面光源方案，但适用方向有所不同。

如何选择850nm和940nm？

如果应用重点是提高图像亮度和检测稳定性，例如：

• PCB线路检测

• 半导体检测

• 自动化设备检测

• 产品尺寸分析

通常会优先考虑850nm。

如果应用更关注照明隐藏效果，例如：

• 仓库监控

• 小区监控

• 门禁识别

940nm通常更符合需求。

实际选择还需要结合相机型号、镜头参数、工作距离以及现场环境综合判断。

红外面光源有哪些应用场景？

机器视觉检测

机器视觉是红外面光源的重要应用方向。

在自动化生产过程中，视觉系统需要快速检测大量产品。稳定的照明环境可以帮助相机获取一致图像，减少因光线变化造成的误判。

常见检测内容包括：

• PCB缺陷检测

• 元件定位

• 字符识别

• 外观检测

• 精密测量

例如，在电子产品生产线上，部分细小线路异常或表面缺陷难以通过肉眼发现，而红外面光源配合工业相机可以增强相关特征表现。

智能交通系统

智能交通设备需要适应不同光照环境。

红外面光源可用于：

• 车牌识别

• ETC识别

• 夜间车辆检测

• 道路监控

在夜间或低光环境下，红外照明能够为摄像系统提供辅助光源。

安防监控

红外夜视设备大量采用红外照明方案。

应用包括：

• 工厂监控

• 仓库监控

• 门禁系统

• 户外摄像

其中850nm更关注照射距离和亮度，940nm更关注隐蔽效果。

医疗与科研设备

部分医疗检测和科研设备需要稳定的红外光源。

应用方向包括：

• 生物分析

• 光学检测

• 实验研究

这类应用通常需要重点确认：

• 波长准确性

• 光输出稳定性

• 长时间运行能力

为什么机器视觉检测需要红外面光源？

机器视觉系统的效果不仅取决于相机性能，照明条件同样会影响最终检测结果。

提升图像清晰度

稳定的红外照明可以减少：

• 阴影干扰

• 环境光变化

• 复杂反光影响

相机获得稳定图像后，检测算法才能更准确地识别目标。

降低环境光影响

工业现场可能存在：

• 日光变化

• 设备灯光干扰

• 不同材料反射差异

红外面光源能够建立更加稳定的照明条件，提高检测一致性。

改善AI视觉识别效果

AI视觉检测需要大量稳定图像作为基础。

如果光源亮度、角度或均匀性变化较大，可能影响算法判断。因此，稳定的红外照明方案是视觉检测系统的重要组成部分。

红外面光源如何选择？

选择红外面光源时，需要结合检测对象、设备结构和使用环境综合判断。

根据波长选择

常见选择方向：

• 工业检测：850nm应用较多

• 隐蔽照明：940nm更常见

具体方案需要结合相机响应范围确认。

根据照射面积选择

不同产品尺寸对应不同光源规格。

根据工作距离选择

照射距离增加后，通常需要关注：

• 输出功率

• 光学结构

• 镜头匹配

远距离检测对光源亮度和光学设计要求更高。

根据均匀性选择

工业视觉应用中，光源均匀性会影响图像质量。

选型时可关注：

• 中心区域亮度稳定性

• 边缘亮度一致性

• 整体光斑分布

根据散热能力选择

LED长期工作会产生热量。

光源设计通常需要考虑：

• 铝基板

• 散热结构

• 热管理方案

良好的散热条件有助于保持长期运行稳定。

红外面光源寿命一般是多少？

工业级红外LED面光源通常具有较长使用寿命。

常见参考范围：

实际寿命会受到以下因素影响：

• 驱动电流

• 散热环境

• 使用频率

• 工作时间

因此，具体使用寿命需要结合实际工作条件评估。

2026年红外面光源发展趋势

随着智能制造和视觉检测需求增加，红外面光源的发展方向主要集中在以下几个方面。

更高亮度

高速生产线需要缩短曝光时间，因此对高亮度红外照明的需求持续增加。

更精准的波长控制

不同材料对红外光的反射特性不同，未来更多应用会关注：

• 定制波长

• 特定光谱方案

• 专业光学设计

更智能化控制

工业设备对光源控制提出更高要求，例如：

• PLC控制

• 亮度调节

• 触发同步

• 智能联动

更高可靠性

长期运行环境下，用户通常关注：

• 使用稳定性

• 批次一致性

• 持续供应能力

恒彩电子红外面光源解决方案

恒彩电子提供红外LED相关产品，可应用于工业视觉、智能设备和安防系统等领域。

相关产品包括：

• SMD2835 LED

• EMC3030 LED

• 5050 LED

• 3528 LED

• 3433 LED

• 陶瓷系列LED

• 红外LED光源

产品可支持：

• 850nm红外LED

• 940nm红外LED

• 定制波长方案

针对不同应用需求，可根据尺寸、功率和波长要求进行匹配。

红外面光源常见问题

红外面光源是什么？

红外面光源是一种利用红外LED提供均匀照明的工业光源，主要用于帮助机器视觉系统获取稳定图像。

为什么机器视觉常使用850nm红外面光源？

850nm通常具有较好的光输出表现，同时多数工业相机对该波段具有较好的响应，因此在工业检测中应用较多。

940nm红外光有什么优势？

940nm红外光在人眼中较难察觉，适合需要降低可见光影响的安防和识别设备。

红外面光源需要定制吗？

部分工业项目需要定制，因为不同检测对象在材料、尺寸、距离和光学需求方面存在差异。

实际应用中通常需要综合考虑：

• 产品材质

• 检测距离

• 相机参数

• 光源尺寸

• 照明方式

红外面光源如何提升检测稳定性？

稳定的红外照明可以减少环境光变化对图像的影响，使相机获得更加一致的数据，从而提高视觉检测系统运行稳定性。
