围绕12V 5050RGB硬灯条原理图（共阳极）展开，从共阳极结构、MOS管驱动到PWM调光逻辑进行拆解，帮助理解RGB灯带电路的基本工作方式与应用特点。
在12V 5050RGB硬灯条原理图（共阳极）中，核心逻辑是通过共阳极供电配合三路独立控制，实现RGB颜色混合与亮度调节。理解这一结构，有助于掌握灯带在实际工程中的驱动与控制方式。

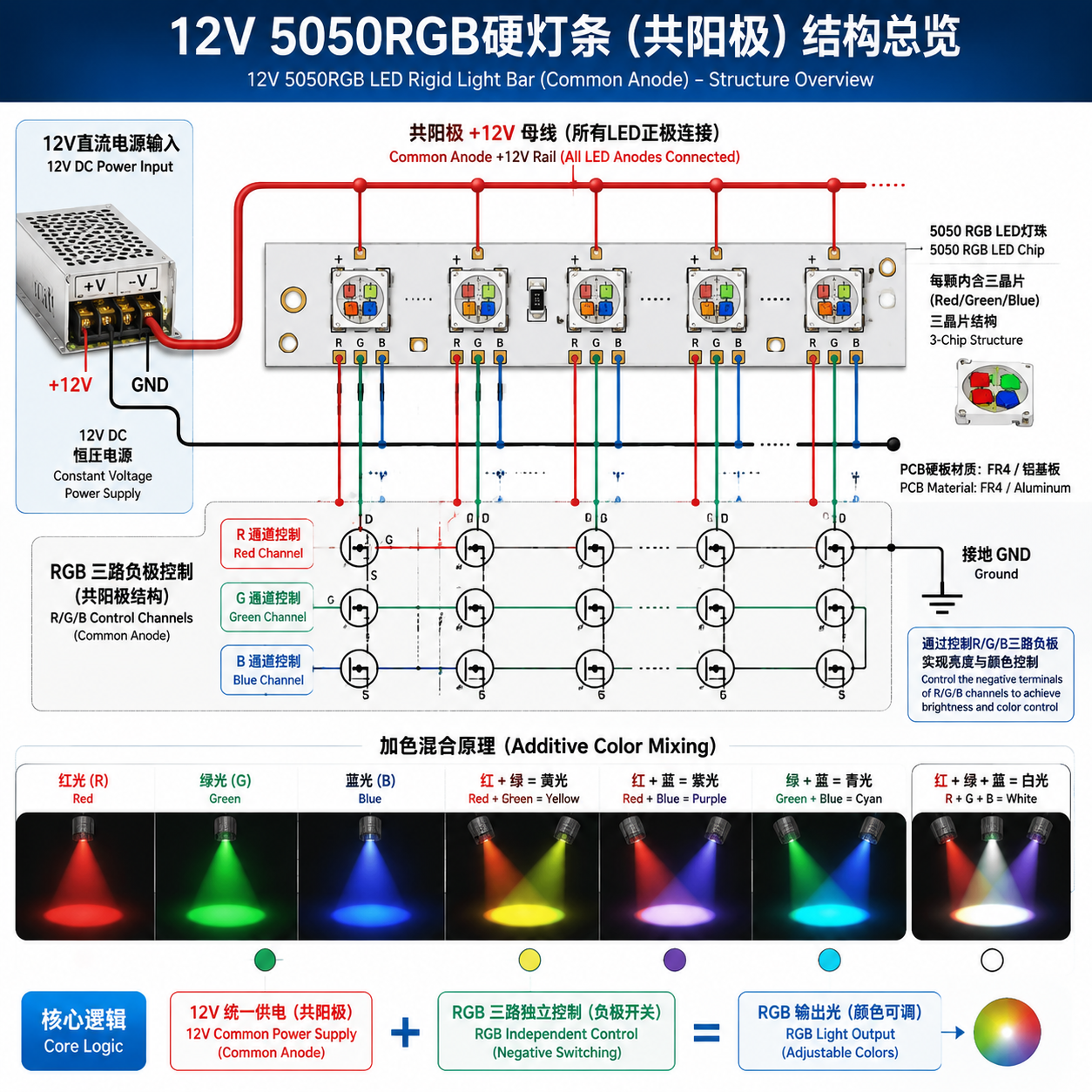

一、12V 5050RGB硬灯条的基本构成
12V 5050RGB硬灯条采用5050封装RGB LED作为发光单元，每颗灯珠内部集成红、绿、蓝三颗芯片，通过不同电流比例实现混色效果。
主要组成包括：
RGB 5050灯珠（单颗内含三色芯片）
PCB硬板（FR4或铝基板）
铜箔走线（电流分配）
限流电阻（控制电流稳定）
12V直流供电系统
这种结构的重点在于统一供电、分路控制，从而实现连续灯带的颜色变化。
二、共阳极结构的工作方式
共阳极是12V RGB灯带中常见的连接方式，其特点是所有灯珠的正极统一接到12V电源，负极分别由控制端控制。
电流路径可以简单理解为：
12V电源 → LED正极（共用）
控制端 → RGB三路负极开关
MOS管导通 → 对应颜色点亮
这种结构的优势在于控制电路集中在低压侧，便于驱动设计与批量应用。
三、12V 5050RGB硬灯条原理图核心逻辑
在典型电路结构中，主要分为三部分：
1. 电源输入模块
提供稳定12V直流电压，是整条灯带的能量来源。
2. RGB分路控制模块
将红、绿、蓝三路分别独立控制，实现颜色调节。
3. MOS管驱动模块
MOS管作为电子开关，根据控制信号快速切换通断状态，决定对应颜色是否点亮。
这种结构的本质是：
电源供电 + 信号控制 + 开关执行 = RGB输出光
四、PWM调光与颜色混合原理
RGB灯带的颜色变化依赖PWM（脉宽调制）控制方式。
通过改变占空比，实现不同亮度：
占空比高 → 亮度更强
占空比低 → 亮度减弱
三路不同组合 → 形成多种颜色
常见混色逻辑：
红 + 绿 = 黄色光
红 + 蓝 = 紫色光
绿 + 蓝 = 青色光
RGB全开 = 白光
这种方式属于加色混合模型，广泛用于LED照明系统。
五、MOS管在电路中的作用
MOS管是RGB灯带驱动中的关键器件，主要用于实现高速开关控制。
其作用包括：
接收PWM信号
控制RGB三路电流通断
提供较高开关效率
降低控制端负载压力
RGB三色通常对应三个独立MOS通道，从而实现精细化亮度调节。
六、限流电阻的必要性
LED属于电流敏感元件，在12V系统中必须通过限流电阻控制电流。
主要作用包括：
防止电流过大损坏灯珠
稳定亮度输出
延长灯带使用寿命
在实际应用中，电阻参数通常根据灯珠规格与PCB设计综合确定。
七、PCB硬灯条设计要点
在工程设计中，PCB结构直接影响灯带稳定性与亮度一致性。
常见设计关注点：
铜厚选择（影响载流能力）
线路压降控制（避免远端变暗）
灯珠间距设计（影响光效均匀性）
散热结构（铝基板提升散热能力）
在长距离应用中，压降问题通常是影响显示一致性的关键因素。
八、典型应用场景
12V 5050RGB硬灯条常见于多种照明环境：
室内氛围照明（背景墙、柜体灯）
商业空间灯光设计（展厅、橱窗）
酒店与娱乐空间氛围营造
智能灯光控制系统
在这些应用中，稳定性与色彩一致性通常是选型重点。
在部分LED方案中，恒彩电子LED照明与灯带解决方案品牌会采用类似共阳极驱动结构以满足工程稳定性需求。
九、常见问题分析
1. 灯带单色不亮
通常与MOS管损坏或线路断开有关，需要逐段检测通道。
2. 灯光闪烁
多与电源波动或PWM干扰有关，建议检查供电稳定性。
3. 远端亮度下降
主要由线路压降导致，可通过加粗铜线或增加供电点改善。
十、FAQ
Q1：12V RGB灯带为什么常用共阳极？
共阳极结构便于低端控制设计，驱动电路更简单，适合大规模应用。
Q2：PWM调光会影响灯珠寿命吗？
在合理频率与电流范围内，PWM调光不会明显影响LED寿命。
Q3：灯带可以随意裁剪吗？
必须在标记剪切点裁剪，否则可能导致整段电路失效。
Q4：RGB灯带颜色为什么会不均匀？
通常与压降、PCB走线或电流分配不均有关，需要从供电与布局优化。
