内置IC的RGB驱动电路怎么做，关键在于理解电源设计、单线数据协议以及灯珠级联结构。本文从原理到电路实现步骤拆解，帮助更清晰掌握整体设计方法与常见问题。
一、一眼看懂核心逻辑
| 问题 | 简要说明 |
|---|---|
| 内置IC RGB是什么 | 每颗灯珠内置控制芯片，可独立控制红绿蓝亮度 |
| 控制方式 | 一根数据线传输数字信号，灯珠内部解析控制 |
| 系统核心 | 电源稳定 + 数据协议 + 级联结构 |
| 主要优势 | 布线简单、可扩展、动态效果丰富 |
| 常见应用 | 灯带、汽车氛围灯、舞台灯光、装饰照明 |
内置IC RGB灯珠的本质，是把控制逻辑从控制器下沉到每一颗灯珠内部，让系统从“集中控制”变成“分布式控制”。
二、什么是内置IC的RGB驱动结构
传统RGB方案需要分别控制红、绿、蓝三路信号，对线路和控制资源要求较高。内置IC方案则将控制芯片集成在灯珠内部，只需要一条数据线即可完成整串灯珠的控制。
控制器发送标准化数字信号，每颗灯珠内部IC负责解析数据并输出对应的PWM信号，从而控制亮度与颜色变化。这种结构在长灯带或复杂灯光系统中更容易扩展，也减少了PCB布线复杂度。

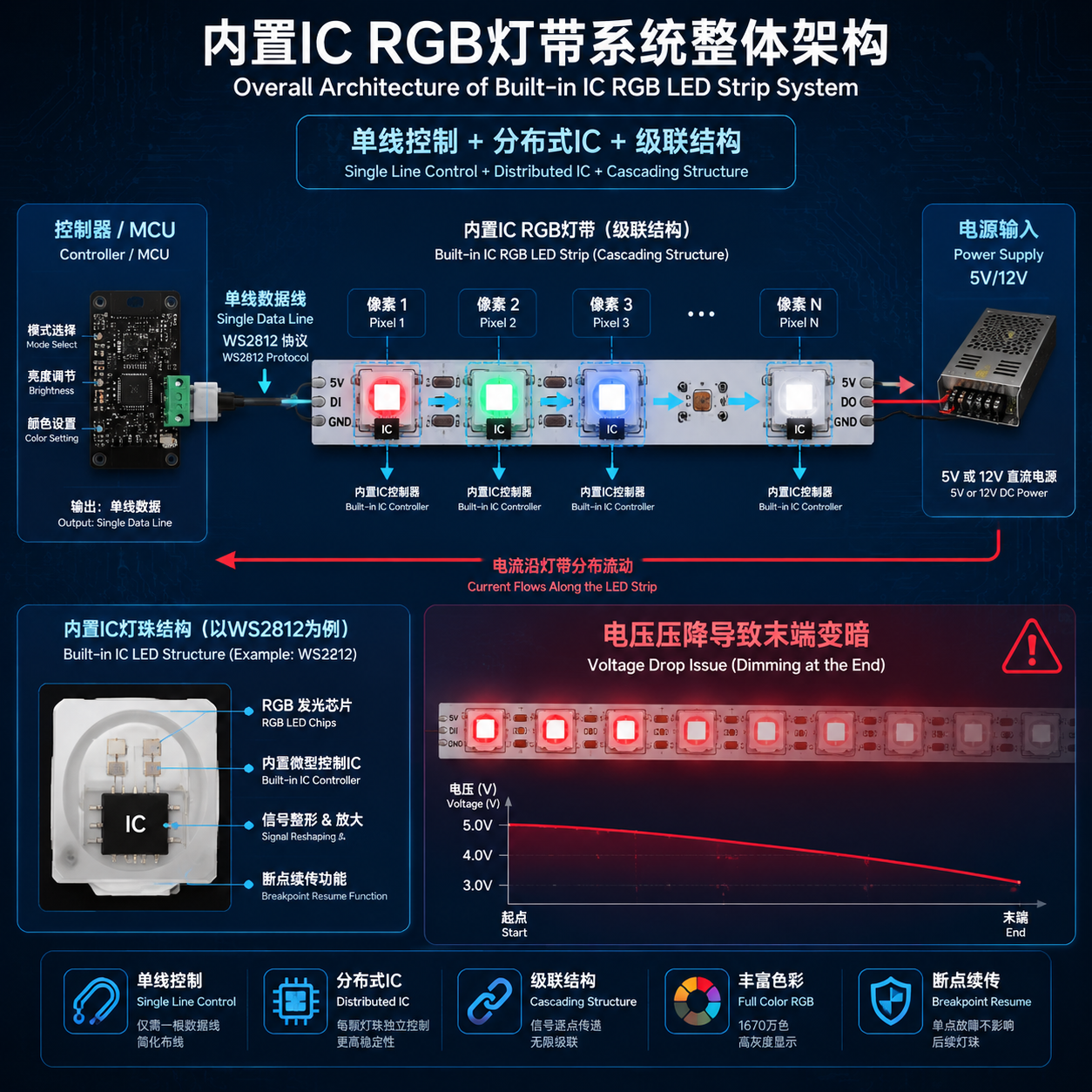

三、系统基本组成
内置IC RGB驱动电路通常由三部分组成：
电源部分
常见为5V或12V供电。电源能力需要根据灯珠数量计算，否则容易出现亮度不均或闪烁。一般设计中会预留一定余量，避免满负载运行导致压降问题。
数据控制部分
通过单线协议（如WS系列协议）传输数据。控制器按照严格时序发送RGB数据帧，灯珠逐级解析。数据线通常会串联一定阻值电阻，用于减少信号干扰。
级联结构
每颗灯珠接收数据后，会将剩余数据转发给下一颗灯珠，形成串联链路。这种结构让扩展变得非常简单。
四、内置IC RGB驱动电路怎么做（关键步骤）
1. 明确应用场景
不同场景对设计要求差异较大，例如：
- 家用灯带：成本与稳定性平衡
- 汽车氛围灯：抗干扰与一致性更重要
- 舞台灯光：响应速度与控制精度优先
应用场景会直接影响IC选型与供电方案。
2. 选择驱动IC
常见类型包括：
- WS2812类：结构简单，成本较低
- SK6812类：支持RGBW，色彩表现更细腻
- SPI类方案：稳定性更高，适合工业级应用
实际选型通常取决于成本、控制精度以及系统规模。
3. 电源设计
电源稳定性直接影响整条灯带表现。经验计算方式：总电流 ≈ 灯珠数量 × 单颗电流 × 0.8
例如100颗灯珠系统，电源一般建议预留7A以上能力，以避免压降导致的颜色偏移或闪烁问题。
4. 数据线设计
数据传输质量决定控制稳定性。常见设计要点：
- 在信号线上增加约220Ω串联电阻
- 长距离传输需增加信号增强点
- 超长链路可考虑差分或中继方案
5. PCB布局与走线
PCB设计会直接影响系统稳定性。关键原则包括：
- 电源走线尽量加宽，降低压降
- 信号线远离高电流路径
- 采用合理的供电分配方式（如分段供电）
在复杂项目中，这一步往往决定最终可靠性表现。
五、工作原理拆解
内置IC RGB灯珠的运行可以分为三个阶段：
数据接收
控制器发送RGB数据，例如（255, 0, 0），灯珠通过单线协议接收信号。
数据解析
内部IC将接收到的数据拆分为红、绿、蓝三个通道。
PWM输出
通过PWM方式控制电流输出，实现亮度调节与颜色混合。整个过程在微秒级完成，人眼几乎无法感知延迟。
六、常见驱动协议对比
| 协议 | 特点 | 适用场景 |
|---|---|---|
| WS2812单线 | 成本低，易开发 | 装饰灯带 |
| SK6812 | 色彩更丰富 | 高端照明 |
| SPI | 稳定高速 | 工业显示 |
| DMX512 | 远距离控制能力强 | 舞台灯光 |
不同协议直接影响系统的扩展能力与控制复杂度，在项目初期需要重点评估。
七、常见问题与解决思路
- 闪烁或不稳定：通常与电源压降或供电不足有关，可以通过增加供电点或优化走线改善
- 颜色偏差：不同批次LED存在差异，需要通过校准或分区控制优化
- 信号丢失：多发生在长距离传输中，可通过加中继或优化线路结构解决
在工程实践中，这些问题通常需要系统级设计来整体解决，而不是单点修复。
八、行业应用现状
内置IC RGB驱动方案已经广泛应用在灯带、汽车氛围灯以及舞台灯光系统中。在一些定制化项目中，例如恒彩电子参与的工程方案，这类结构常用于长距离级联控制与高一致性光效需求场景。
常见问题（FAQ）
内置IC RGB灯带为什么只需要一根数据线？
因为每颗灯珠内部集成控制芯片，可以接收并转发数据，实现级联控制。
灯珠数量增加后为什么容易变暗？
主要原因是电源压降，电流不足会导致末端灯珠亮度下降。
WS2812和SK6812有什么区别？
SK6812支持RGBW结构，色彩表现更丰富，而WS2812结构更简单、成本更低。
长距离灯带如何保证信号稳定？
通常需要增加信号放大或中继，同时优化走线与阻抗匹配设计。
