RGBCW灯带接线方法核心在于正确区分电源、控制器与五路通道（RGB+冷白+暖白）的对应关系，只要电压匹配、通道不混接，一般都能稳定点亮。本文围绕实际安装中常见问题，梳理从基础接线到工程级布线的完整逻辑，帮助更顺畅完成灯带调试与应用。
一、RGBCW灯带接线方法的核心逻辑
RGBCW灯带本质上是将 RGB 三色与冷白（CW）、暖白（WW）分开控制的灯带系统，通过控制器分别管理五个独立通道。

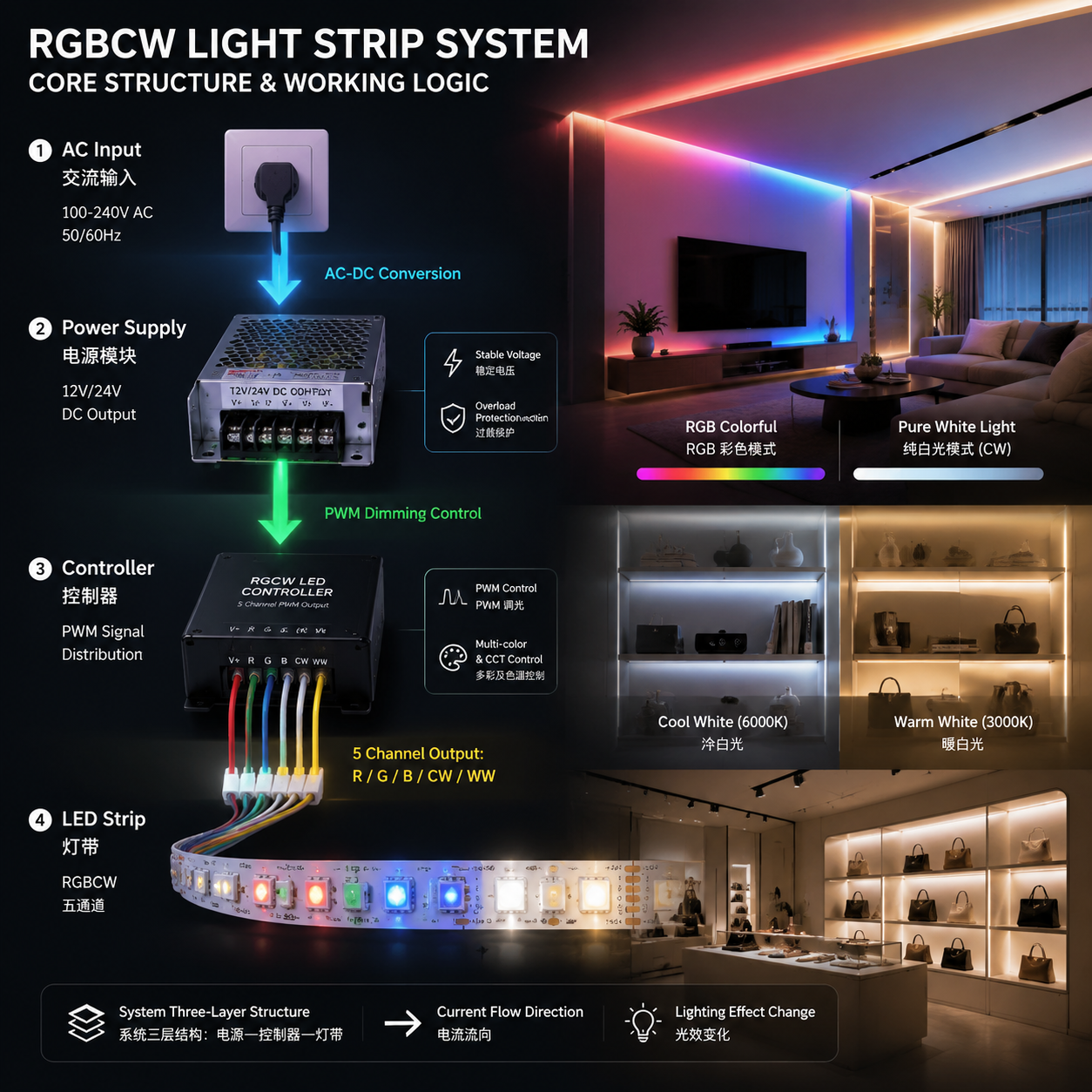

整个系统可以理解为三层结构：
- 电源：将交流电转换为12V或24V直流电
- 控制器：分配PWM信号到各颜色通道
- 灯带：执行发光的终端载体
实际安装中，问题多出现在电压不匹配或通道接错，而不是灯带本身质量。
二、标准五线接法说明
RGBCW灯带通常采用共阳极结构，统一正极供电，其余为独立负极通道控制。
五根线分别为：
- +V（正极）
- R（红）
- G（绿）
- B（蓝）
- CW（冷白）
- WW（暖白）
控制方式为PWM调光，通过占空比调节亮度与颜色混合效果。
需要注意的是，任何通道错接都会直接影响颜色输出，严重时可能导致控制器MOS管损坏。
三、接线步骤（实际操作流程）
实际安装可以按照以下逻辑完成：
连接电源时需要确认输出电压与灯带规格一致，常见为12V或24V系统。
控制器接入电源后，再将输出端分别对应连接RGB与双白光通道。
灯带端需严格按照标识接入，不可混线。
通电测试建议在固定安装前完成，可以逐通道开启确认颜色是否正常、是否存在闪烁或偏色。
四、系统结构与常见问题来源
从结构上看，RGBCW灯带由导电层、绝缘层与散热基材组成，铜箔负责电流传输，基材保证柔性与耐热能力。
常见问题主要集中在以下几种情况：
- 电压不匹配：例如24V灯带使用12V电源导致亮度不足
- 通道混接：颜色错乱或无法正常混色
- 功率不足：长距离使用时出现闪烁或发热
- 单端供电：远端亮度明显下降
这些问题大多与供电设计有关，而非灯带本体缺陷。
五、电源选择与功率计算
电源选择对系统稳定性影响较大，通常按以下方式估算：
电源功率 ≈ 每米功率 × 总长度 × 1.2
例如：18W/m × 5m × 1.2 ≈ 108W
实际应用中通常会选择略高于计算值的电源，以保证余量。滤波能力较好的电源在长时间运行中更稳定。
六、长距离使用的亮度衰减问题
灯带在长距离使用时出现变暗，主要原因是电压在铜箔中传输过程中产生损耗。
12V系统更容易出现压降问题，而24V系统相对稳定。
工程应用中常见做法是分段并联供电或中间供电，以减少末端电压下降。
七、工程级接线思路
在较大规模应用中，更关注稳定性而非单点连接方式。
常见做法包括：
- 采用24V供电系统
- 每5米左右进行并联供电
- 电源靠近中间区域布置
- 避免单边长距离串联供电
这种结构能有效降低电压衰减问题，提高整体一致性。
在一些商业照明或展厅项目中，会采用专业LED解决方案，例如恒彩电子相关灯珠与驱动方案，用于提升散热与光衰控制表现。
八、常见问题整理
RGBCW灯带必须通过控制器使用吗？
必须。直接接电源无法实现颜色控制。
12V和24V如何选择？
24V在长距离与工程项目中更稳定。
为什么会出现颜色错乱？
通常是R、G、B或双白通道接错导致。
灯带不亮一定是损坏吗？
不一定，电源接反或控制器未输出信号也会导致不亮。
九、使用场景说明
RGBCW灯带常见于需要兼顾氛围与功能照明的场景，例如商场展示、酒店空间、展厅设计以及家居智能照明等环境。
它的优势在于可以在彩色氛围与高显色白光之间切换，满足不同照明需求。
