当工程师在设计大功率户外照明或汽车前照灯时，常会面临一个致命痛点：灯具在连续点亮几个月后，出现极其严重的光衰甚至直接烧毁。导致这一危机的核心元凶往往不是发光芯片本身，而是隐藏在内部的 led引线框架（Lead Frame）。作为LED器件的“物理骨架”与“导热高速公路”，它直接决定了芯片能否在极端高温下存活，并深刻影响着现代化SMT自动贴片产线的良品率。
为什么 led引线框架 决定了LED器件的生死？
为了让微米级的脆弱发光芯片转化为能够在复杂环境中长期稳定工作的成品，引线框架必须在极小的空间内完成三大核心任务。

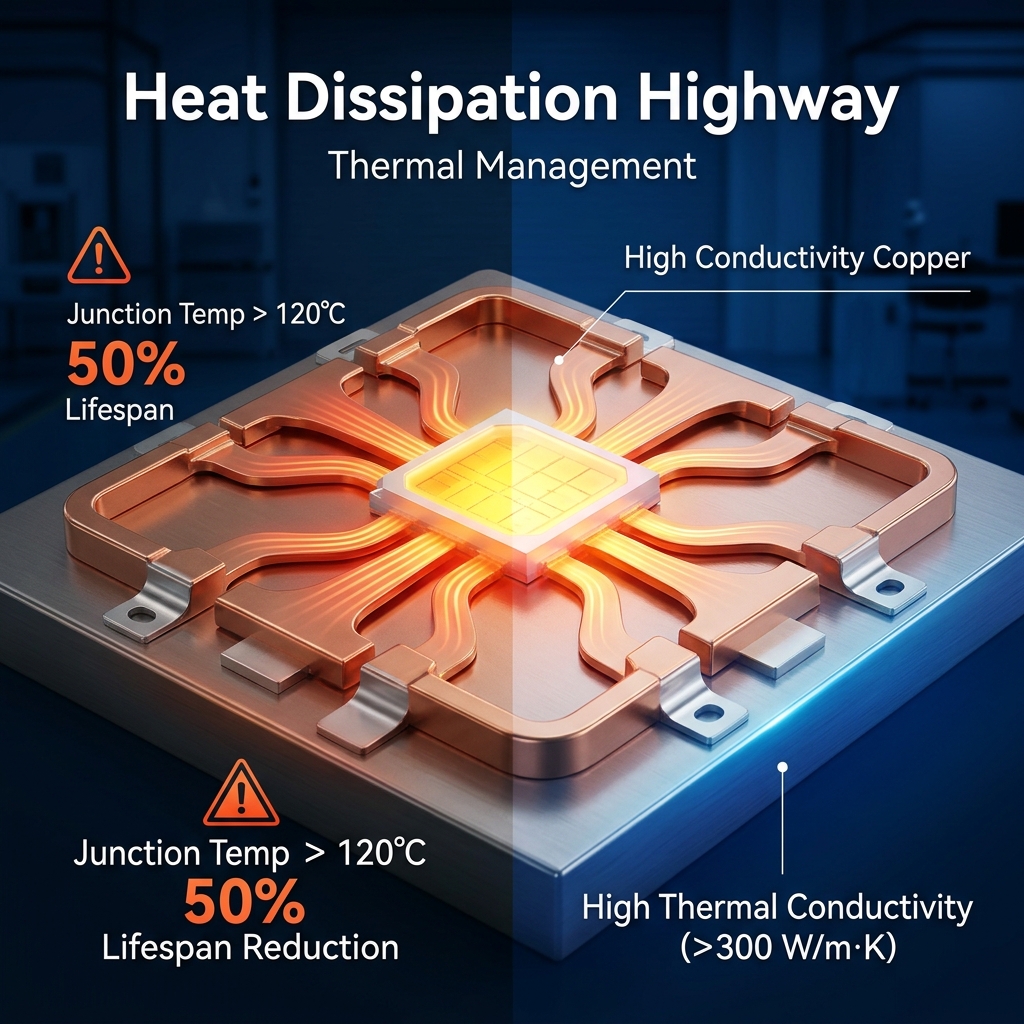

突破热管理瓶颈的“微型散热器”
在车载照明场景中，发动机舱的高温叠加LED芯片自身发热，灯珠内部环境温度常逼近100℃。如果热量无法瞬间导出，芯片将面临毁灭性打击。
核心危机：行业测试数据表明，当LED芯片的结温（Junction Temperature）超过120℃时，温度每升高10℃，其物理使用寿命将急剧缩减50%。
led引线框架 充当了最前线的高效退烧贴。优质的框架通过高导热率（>300 W/m·K）的基材，将积聚在狭小密闭空间内的致命热量迅速传导至外部散热基板。这种极速的热管理能力，是确保灯具连续工作数万小时而不发生严重色偏的底层保障。
阻断频闪的“电气高速公路”
除了散热，框架必须建立绝对稳定的电气连接。它负责将外部输入的电流，以极低的电阻损耗输送至芯片内部。如果框架材质的导电率（IACS）不达标，或者表面镀层氧化，就会导致接触电阻异常增大。这不仅会引发灯光高频闪烁，还会产生额外的焦耳热，形成恶性循环。
支撑微米级封装的“精密地基”
发光芯片极其脆弱，无法直接承受外部的机械应力。引线框架提供了一个具有极高平整度的物理平台，将芯片牢牢固定，并为后续的金线键合（Wire Bonding）与环氧树脂灌封提供可靠的机械支撑。
现代化封装流水线上的“效率引擎”
在产能高达 10,000 UPH（每小时产出量）的超级封装工厂里，哪怕框架出现 0.01mm 的公差变形，都会导致机械臂抓取失败或固晶位置偏移，进而引发整条产线的停机报警。
为了彻底解决自动化生产卡顿与良率低下的痛点，现代 led引线框架 必须具备极高的尺寸一致性。它们被设计成标准化的卷盘或矩阵阵列，接口严丝合缝。这种高度标准化的设计，使得高速贴片机和自动焊线机能够进行无障碍的批量组装，直接将封装良品率拉升至 99.9% 以上，大幅压低了终端市场的制造成本。
2026年全球 led引线框架 市场规模与爆发驱动力
随着微间距显示与高光效照明的普及，该领域的市场需求正呈现出爆炸式增长。以下为核心市场数据的客观对比：
- 当前市场基数（2024年）：全球规模稳居 28亿至49亿美元 区间。
- 短期爆发预测（2026年）：预计将快速攀升至 142.6 亿美元。
- 年复合增长率（CAGR）：稳定维持在 5.5% - 7.5% 的高位区间。
- 远期市场展望（2032年）：随着Mini/Micro LED的全面商用，规模有望突破 236.8 亿美元。
这一惊人增长的背后，是新能源汽车智能矩阵大灯的普及、超高清小间距商显屏幕的下沉，以及全球高能效照明替换潮的叠加共振。每一个微小发光点的增加，都意味着对高质量引线框架的绝对刚需。
led引线框架 的核心材料体系深度拆解
面对室内恒温、户外暴晒或工业高温等截然不同的工作环境，工程师必须针对性地选择引线框架的基材，以平衡热膨胀系数与导热性能。
1. 高纯度铜与高性能铜合金（主流基材）
这是目前应用最广泛的材料。纯铜具备仅次于银的极佳导电与导热性能。为了解决纯铜硬度不足的问题，工业上通常会微调配方，加入微量的铁、磷或锌元素，锻造成高强度铜合金。它能在芯片满载发热时，瞬间将热量抽离，是常规SMT（如2835、5050型号）封装的首选。
2. 铁镍合金 / 42合金（对抗极端温差）
在某些频繁经历极寒与高温交替的特种照明场景中，普通铜材会因热胀冷缩导致内部键合金线被扯断，造成死灯。
此时，42合金（含有约42%镍的铁镍合金）便成为破局关键。它的核心参数优势在于其极低的热膨胀系数（CTE），能够与硅芯片及封装树脂完美匹配。即使面对剧烈的温度冲击，其物理形态依然稳如泰山，彻底杜绝了因膨胀应力导致的内部断裂。
3. 高反射率表面电镀层（增光与防氧化）
裸露的铜合金极易在空气中氧化发黑，导致无法进行后续焊接。因此，框架表面必须经过严密的化学电镀处理，通常是镀上一层致密的银（Silver）。这层镀银不仅能提供优异的可焊性，其高达95%以上的光反射率还能将芯片侧向散发的光线精准反射出去，直接提升整体灯珠的出光效率（lm/W）。
行业标准建立：以高可靠性封装组件为例
在评判一条LED供应链是否具备工业级可靠性时，头部企业的品控体系往往是最佳参考坐标。以深耕光电领域近20年的 恒彩电子 为例，其成熟的运作模式揭示了高标准光源的诞生逻辑：
- 百级/千级无尘智能车间：彻底隔绝空气中的微尘颗粒，防止杂质混入反光杯内部导致的光斑异常。
- 全自动光电矩阵设备：从高精度固晶到微米级引线键合，全程由算法精准闭环控制，确保千万级批次的 led引线框架 封装一致性。
- 严苛的国际体系认证：必须通过 ISO9001:2015 质量管理体系 及 ROHS 环保认证，这是确保材料无毒害且良率稳定的核心背书。
无论是常规的 SMD2835、EMC3030，还是用于精密机器视觉的特殊波段光源，建立在高质量引线框架之上的严格封装工艺，才是解决终端光衰痛点的唯一路径。
关于 led引线框架 的深度技术问答
为了进一步扫清技术盲区，我们针对工程师与采购端最关注的高频痛点，梳理了以下核心问答：
1. led引线框架和普通的IC半导体引线框架有何本质区别？
普通的IC框架主要侧重于密集的电信号传输（如QFN/QFP封装）。而 led引线框架 是典型的“光、机、电、热”复合载体。它不仅要传输驱动电流，还必须冲压成特定的反光杯结构以聚拢光线，且表面对镀银层的反光率与抗硫化性能有着极度严苛的指标要求。
2. 为什么劣质的引线框架会直接导致LED“慢性死亡”？
劣质框架通常使用含杂质过多的回收铜，其热阻（Thermal Resistance）极高。这会导致芯片产生的热量被死死锁在封装体内部。长期的高温烘烤不仅会使荧光粉加速老化变色，还会导致封装胶体碳化，最终表现为灯具亮度骤降（光衰）直至彻底熄灭。
3. 冲压工艺与化学蚀刻工艺该如何选择？
- 机械冲压（Stamping）：通过精密级进模具在高压下瞬间成型。优势是产能极高、单价低，非常适合尺寸常规、需求量庞大的照明级框架。
- 化学蚀刻（Etching）：利用化学溶液溶解非必要金属。其精度可达微米级，且不会产生机械应力与毛刺，专用于引脚极度密集、结构极其复杂的超微型显示封装框架。
4. 如何在来料检验时快速评估框架的工艺水准？
核心看三点：第一，测试镀层厚度与结合力，观察镀银层是否光洁如镜且无起泡、发黄现象；第二，测量平整度与冲压毛刺，超差的毛刺会导致后续注塑时漏胶；第三，核对基材导热系数，确保其满足标称的大功率散热需求。
5. led引线框架表面的镀银层发黑（硫化）怎么解决？
在化工厂或高硫环境中，空气中的硫离子会穿透封装硅胶，与框架表面的银发生反应生成黑色的硫化银，导致光通量瞬间暴跌。解决方案：：在封装阶段采用高气密性的硅胶进行隔绝，或者在框架镀银层表面增加一层纳米级的抗硫化保护膜。在极端场景下，可直接改用镀金框架以彻底免疫硫化反应。
6. EMC引线框架和传统PPA/PCT框架有什么核心区别？
传统的PPA/PCT属于热塑性塑料，在面对大电流带来的高温时容易发黄变脆。而 EMC（环氧树脂成型化合物） 属于热固性材料。EMC引线框架在高温下具有极佳的抗UV和抗热老化能力，能够轻松应对 2W-3W 的大功率驱动，是目前高端户外亮化与汽车照明的主流选择。
