5050 4脚灯珠参数、接线与选型指南

5050 4脚灯珠常用于RGB灯带和氛围灯，选型时需确认共阳共阴、引脚定义、电流电压、色差、散热和应用场景。

5050 4脚灯珠是一类常见的RGB贴片LED，核心特征可以概括为：5050封装、4个引脚、RGB三色控制。它常用于RGB灯带、智能氛围灯、广告标识、景观亮化、舞台灯和汽车氛围灯等项目。

对采购和工程选型来说，真正需要关注的不只是“能不能点亮”，而是接线是否匹配、颜色是否一致、亮度是否稳定、长期使用是否可靠。RGB产品通常成排、成条或成片使用，一旦批次色差、引脚定义或散热设计没有确认好，后期返工成本会明显增加。

什么是5050 4脚灯珠？

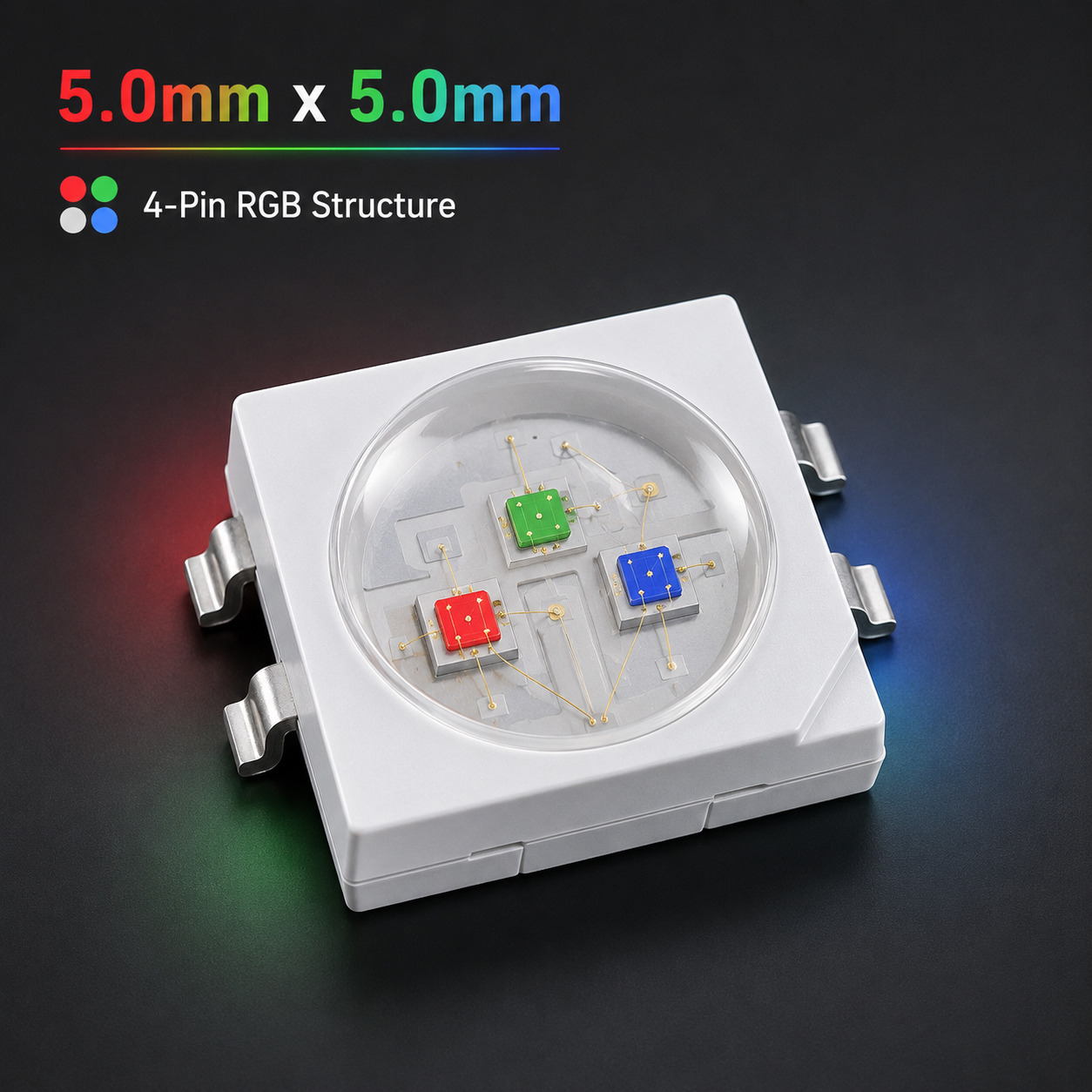

5050 4脚灯珠通常指封装尺寸约为5.0mm × 5.0mm的SMD贴片LED，常见结构是将红、绿、蓝三颗芯片集成在同一个封装内。它一般有一个公共端，以及R、G、B三个颜色控制端，通过RGB控制器或PWM调光实现多色混光。

“5050”说的是灯珠外形尺寸，不代表颜色、功率，也不是某一家厂商的专属型号。只要封装尺寸接近5.0mm × 5.0mm，都可能被称为5050贴片灯珠。

“4脚”指灯珠底部有4个焊接引脚。常见5050 4脚RGB灯珠通常包含一个公共端，再加上R、G、B三个颜色控制端。公共端可能接正极，也可能接负极，对应的就是共阳和共阴两种结构。

它和普通单色LED最大的区别在于颜色控制。单色灯珠通常只能发一种颜色，例如白光、红光或蓝光；5050 4脚RGB灯珠可以通过三路控制实现变色、渐变、闪烁、呼吸等效果。

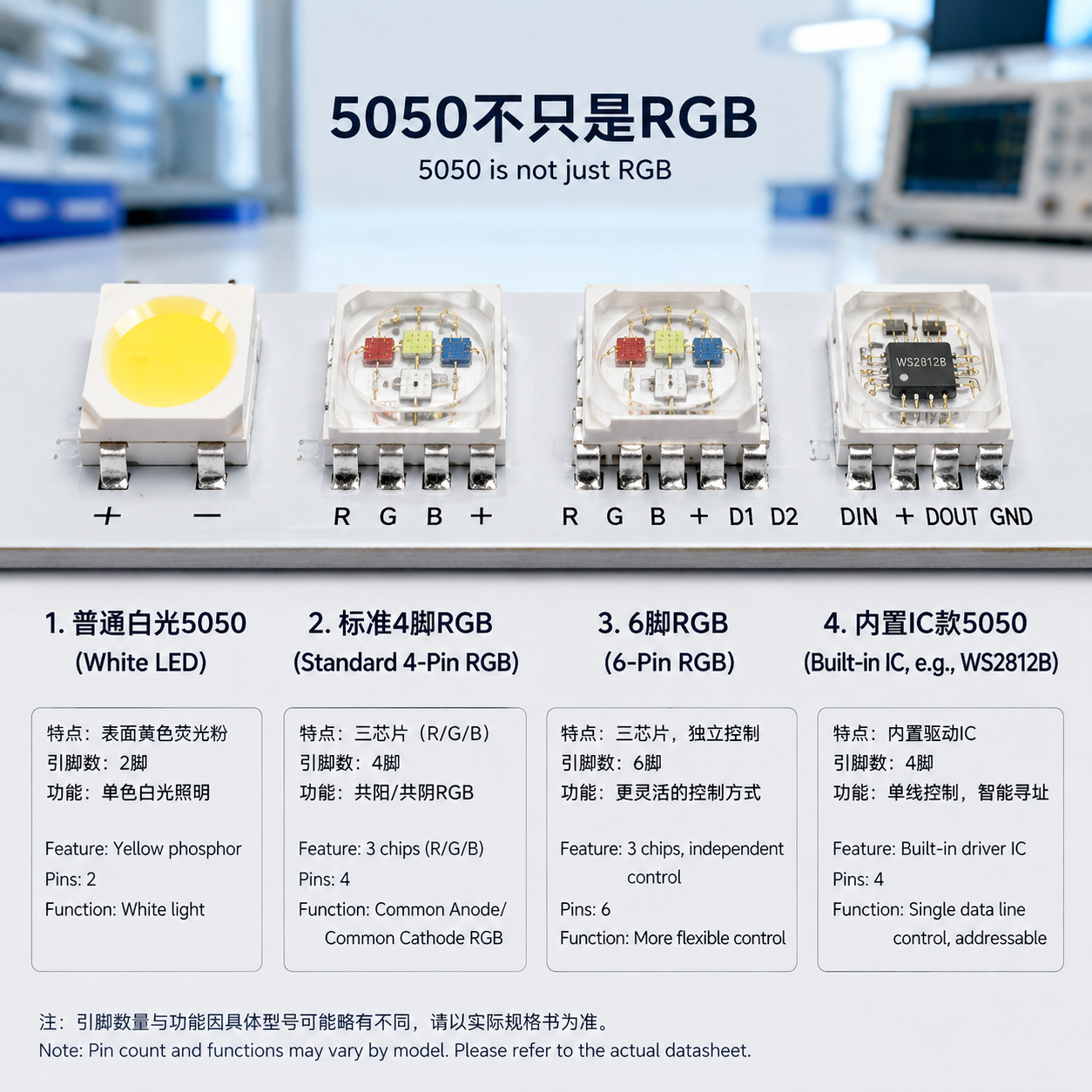

需要注意的是，5050灯珠并不都等于5050 4脚RGB灯珠。市场上还常见5050白光灯珠、5050单色灯珠、5050 RGBW灯珠和5050内置IC灯珠。采购时只说“我要5050灯珠”，信息通常是不够的。

5050 4脚灯珠的结构与工作原理

理解5050 4脚灯珠，可以从封装尺寸、引脚功能和RGB混色三个方面看。把这三点弄清楚，再看规格书、PCB焊盘和控制器接线会更容易。

5050封装尺寸

5050指灯珠外形尺寸，常见长宽约为 5.0mm × 5.0mm。不同厂家模具和封装方案可能略有差异，实际尺寸应以对应规格书为准。

常见高度大约在 1.5mm–1.6mm。这个参数会影响灯具结构、透镜高度、灯带厚度和装配空间。如果产品是超薄灯带、窄边背光或小空间装饰灯，高度和焊盘尺寸都需要提前确认。

从结构上看，5050 4脚灯珠通常由LED芯片、支架、金线或合金线、封装胶、扩散材料等组成。RGB款一般使用红、绿、蓝三颗芯片。封装胶体会影响出光效果、耐温表现和抗UV能力，户外或长时间点亮项目尤其需要关注。

4个引脚分别有什么作用？

如果是共阳5050 4脚灯珠，公共端通常接正极，R/G/B端通过控制器拉低导通。
如果是共阴5050 4脚灯珠，公共端通常接负极，R/G/B端通过正向驱动点亮。

这也是采购和打样时最容易出错的地方。共阳和共阴不能简单互换，控制器、PCB焊盘和灯珠Pin定义必须匹配。

为什么5050 4脚灯珠可以变颜色？

红、绿、蓝是RGB三种基础颜色。通过控制三路芯片的亮度比例，可以混合出不同颜色。

常见混色关系包括：

• 红光 + 绿光：视觉上偏黄色

• 红光 + 蓝光：视觉上偏紫色

• 绿光 + 蓝光：视觉上偏青色

• 红光 + 绿光 + 蓝光：可以形成接近白光的视觉效果

不过，RGB混出的白光与专门的白光LED不同。它的显色效果、色温稳定性和视觉舒适度，会受到芯片波长、亮度比例、控制方式和扩散结构影响。因此，RGB白光更适合装饰和氛围用途，不宜直接等同于高品质照明白光。

5050 4脚灯珠和普通5050灯珠有什么区别？

5050只是封装尺寸，不代表一定是RGB，也不代表一定是4脚。 很多采购错误都来自“5050灯珠都差不多”的误解。

普通5050灯珠可能是白光，也可能是单色。它可能有2个引脚，也可能因为内部结构不同而有更多引脚。5050 4脚RGB灯珠则主要面向彩色控制应用。

5050 6脚RGB灯珠通常将三种颜色的正负极分得更独立，控制灵活度更高，但PCB设计和驱动电路也更复杂。对于普通RGB灯带来说，4脚RGB结构已经比较常见。

5050内置IC灯珠属于另一类产品。它内部不仅有RGB芯片，还集成控制芯片，可以实现逐颗控制，适合流水灯、幻彩灯带、像素屏和动画灯效。

采购时应该把哪些需求说清楚？

如果只说“5050灯珠”，供应商很难判断你需要哪一种。更有效的沟通方式是提前确认：

• 需要RGB、单色、白光，还是RGBW？

• 需要4脚、6脚，还是内置IC款？

• 需要共阳还是共阴？

• 用在灯带、模组、灯板还是整灯产品？

• 控制器或驱动电路是什么类型？

• 是否需要高亮、低光衰、户外耐候或出口合规资料？

• 是否已有PCB焊盘尺寸和Pin定义？

这些信息越清楚，样品越接近真实项目需求，后期反复修改的概率也会更低。

5050 4脚灯珠常见参数怎么看？

规格书是选型的基础。它不仅说明灯珠能否点亮，更关系到接线、驱动、散热、贴片和长期稳定性。

正向电压VF

正向电压通常写作VF。不同颜色芯片的VF并不相同，红光电压通常较低，绿光和蓝光电压通常较高。

因此，RGB三路不能简单按同一个电压处理。驱动设计需要按颜色分别计算，限流电阻或恒流驱动也要结合实际参数确认。

工作电流IF

工作电流通常写作IF。电流增大时，亮度通常会提高，但发热也会增加。

LED灯珠对温度比较敏感。长期高电流使用，可能导致光衰加快、颜色漂移、胶体老化等问题。实际选型中，需要在亮度、温升和寿命之间取得平衡，而不是只追求更高亮度。

波长和色差

同样叫红光，不同波长看起来可能并不完全一致；同样叫蓝光，视觉效果也可能有差别。

RGB灯带如果色差较大，整条灯带可能出现一段偏红、一段偏蓝的问题。广告标识、舞台灯、汽车氛围灯和高端家装氛围灯对颜色一致性更敏感，建议重点确认分光分色范围和批次稳定性。

在实际项目中，一个常见问题是：样品阶段看起来效果正常，但量产后不同批次灯带拼接在一起，颜色不够一致。遇到这种应用，应在采购前确认亮度档、波长档和供应商的批次管理方式，并尽量用接近真实工况的方式做小批量验证。

5050 4脚灯珠怎么接线？

5050 4脚灯珠接线最容易出错的地方，是共阳、共阴、引脚定义和供电电压。表面上只有4个脚，接错后可能不亮，也可能出现颜色错乱、发热异常，甚至损坏灯珠或控制器。

单颗5050 4脚灯珠通常不能直接接12V。
LED需要限流或恒流驱动。没有合适电路时，直接接高电压容易造成过流和损坏。

共阳5050 4脚灯珠接法

共阳款公共端接正极，控制器通过控制R、G、B三路负极导通，让对应颜色点亮。很多12V RGB灯带采用共阳结构，但这不代表所有灯带都一样，仍然应以规格书和PCB定义为准。

共阴5050 4脚灯珠接法

共阴款公共端接负极，R/G/B三路由正向驱动控制。在部分MCU低压控制方案中，共阴结构会更方便，但是否适用仍取决于具体电路设计。

如何判断是共阳还是共阴？

判断5050 4脚灯珠结构时，建议按这个顺序确认：

1. 先看厂家规格书和Pin定义，这是最可靠的方法。

2. 再核对PCB丝印和焊盘方向。

3. 小批量测试时，可用万用表二极管档辅助判断。

4. 批量生产前，必须以厂家资料和工程确认结果为准。

接反后，轻则不亮；如果引脚对应错误，可能出现本来要点红光却亮蓝光的情况；严重时可能烧坏灯珠或控制器。量产前建议完成接线测试、温升测试和长时间点亮测试。

5050 4脚灯珠能不能直接接12V？

单颗5050 4脚灯珠通常不能直接接12V。12V RGB灯带之所以可以按标称电压供电，是因为灯带PCB上已经设计了限流电阻、线路分组和铜箔走线。

很多初次打样的人会把“12V灯带”理解成“灯珠可以直接接12V”。这两者不是一回事。

灯珠是元器件，灯带是已经完成电路设计的产品或半成品。单颗RGB灯珠中，红、绿、蓝三路VF通常不同，如果直接接12V，电流容易失控。更稳妥的方式是根据规格书配置限流电阻、恒流驱动或合适的控制电路。

5050 4脚灯珠可以做流水灯吗？

普通5050 4脚RGB灯珠通常不能逐颗控制，因此不适合做真正的流水、跑马或像素动画效果。若需要逐颗控制，应选择内置IC的5050灯珠。

普通5050 4脚RGB灯珠一般按通道控制，也就是一组灯珠一起变色、一起闪烁或一起渐变。它适合整体氛围变化，但不能让第1颗、第2颗、第3颗分别显示不同颜色。

如果项目需要灯光像水流一样移动，或者需要像素级动画，就要考虑内置IC方案。内置IC灯珠控制能力更强，但程序、电源、信号走线和成本都会更复杂，选型前应结合预算和效果要求评估。

普通5050 4脚灯珠更适合什么情况？

• 只需要整条灯带统一变色

• 不需要每颗灯珠单独控制

• 希望方案成熟、成本相对容易控制

• 应用于氛围灯、广告灯、普通装饰灯带

内置IC5050灯珠更适合什么情况？

• 需要流水灯或跑马灯

• 需要像素屏或矩阵动画

• 需要控制程序逐颗点亮

• 需要彩虹、追逐、分段动态效果

5050 4脚灯珠适合哪些应用场景？

只要项目需要RGB变色、装饰效果和较集中的发光点，5050 4脚灯珠就比较常见。

RGB灯带

RGB灯带是5050 4脚灯珠最典型的应用之一，常用于家装、商装、柜体灯、线性装饰灯等场景。

在家装或商业空间中，用户往往更在意灯带点亮后的整体均匀度。比如同一面背景墙安装多卷RGB灯带时，如果批次颜色不一致，拼接位置会非常明显。选型时应重点确认波长范围、亮度档位和同批一致性，而不是只看单颗亮度。

智能氛围灯

5050 4脚灯珠也常用于智能氛围灯，例如：

• 电视背光

• 电竞桌面灯

• 智能家居灯效

• 柜内氛围灯

• 汽车氛围灯

这类产品通常距离用户较近，色差、暗区和闪烁更容易被观察到。除了灯珠本身，还需要关注控制器PWM频率、扩散结构和整机散热设计。

广告标识和发光字

广告标识需要醒目，也常有颜色变化需求。5050 4脚RGB灯珠可用于广告牌、门头、发光字和灯箱等项目。

如果应用在户外，建议重点检查防潮、耐温、抗UV、封装胶体和整灯防水结构。户外环境比室内复杂，灯珠稳定性只是其中一部分，模组结构、灌封材料和散热路径同样会影响寿命。

景观亮化

景观亮化常见应用包括：

• 建筑轮廓灯

• 桥梁亮化

• 文旅夜游

• 商业街灯光

• 户外装饰灯

这类项目通常点亮时间长、维护位置分散，后期维修成本较高。选型时不能只看初始亮度，还要关注长期温升、光衰、颜色一致性和供货批次稳定性。

舞台灯和娱乐场所灯光

KTV、酒吧、舞台背景和展厅灯效通常需要较强的颜色变化。5050 4脚RGB灯珠可以实现多色混光，适合装饰型灯光应用。若需要复杂动态动画，应结合控制方式判断是否需要内置IC方案。

汽车氛围灯

汽车氛围灯对颜色一致性和稳定性要求较高。车内空间观看距离近，轻微色差和亮度不均都更容易被看出来。

这类项目建议重点确认波长、亮度档位、批次一致性和可靠性测试条件。若已有车规或整车厂测试要求，应以项目标准为准。

5050 4脚灯珠和3528、2835、3535怎么选？

不同封装有不同定位。选灯珠时，不应只看尺寸，还要结合颜色需求、亮度需求、散热空间和电路方案。

如果做RGB灯带，5050 4脚灯珠是常见选择。它封装空间较大，更容易集成RGB三色芯片，市场配套成熟，控制器和灯带方案也较多。

如果做白光照明，例如线性灯、柜台灯、面板灯或普通照明灯带，可以重点评估2835。它在白光照明产品中应用广泛，通常更适合追求光效和照明效率的场景。

如果只是低亮度装饰或辅助指示，3528也可以作为选择之一。但如果项目需要更明显的RGB效果，5050通常更方便。

采购5050 4脚灯珠时容易踩哪些坑？

采购5050 4脚灯珠时，最怕买错型号，也怕批量效果不稳定。下面这些问题在打样和量产中都比较常见。

只看价格，不看一致性

低价灯珠可能存在批次差异大、亮度分档不稳定、混色不一致等问题。RGB项目尤其要关注分光分色能力。少量单价差异如果换来整批返工，实际成本反而更高。

没有确认共阳还是共阴

共阳和共阴不能随便替换。控制器不匹配时，灯珠可能不亮，也可能出现颜色错乱。采购前应确认规格书、Pin定义、样品和PCB焊盘。

把灯带电压当成灯珠电压

12V灯带能接12V，不代表单颗灯珠能直接接12V。单颗5050 4脚灯珠需要限流或恒流驱动。这个错误很容易烧坏样品，也会干扰工程判断。

没有考虑散热

LED对温度敏感。PCB铜厚、灯板宽度、电流设置、胶壳结构和安装环境都会影响散热。长时间点亮、封闭空间、户外高温等场景，应优先做温升验证。

没有做样品和小批量测试

样品测试不只是看能否点亮，还应观察亮度、颜色一致性、温升和焊接效果。小批量试产可以提前发现焊接、散热、控制器兼容和批次一致性问题。

忽略防潮和贴片工艺

SMD灯珠受潮后，回流焊时可能出现爆胶、暗裂、虚焊或亮度异常。存储条件、烘烤要求、回流焊曲线和贴片工艺都应按照规格书执行。

5050 4脚灯珠选型检查表

选型时可以按下表逐项确认，减少采购、工程和供应商之间的沟通误差。

这张表适合采购、工程师和项目负责人一起使用。采购侧重点是交期、价格和供货稳定；工程侧重点是电气参数、焊盘、驱动和工艺；项目负责人则需要结合应用场景、可靠性和最终效果判断。

如果项目用于出口，应提前确认RoHS、REACH等资料是否齐全。外贸订单进入后期再补文件，往往会影响交付节奏。

如果项目用于户外，应重点确认封装胶体、耐候性、温升和防水结构。灯珠只是系统的一部分，整灯结构同样会影响寿命。

如果项目用于汽车氛围灯，应更关注颜色一致性和近距离观看效果。细微色差在车内环境中更容易被放大。

行业应用需求变化

5050 4脚灯珠的需求仍然与RGB灯带、智能家居、景观亮化和汽车氛围灯等领域密切相关。

智能家居的发展，让氛围灯从简单装饰逐渐变成产品体验的一部分。电视背光、电竞桌、柜内灯、床头灯和墙面灯都可能使用RGB灯珠。

景观亮化项目也在变化。过去只要求“亮起来”，现在更看重颜色控制、节能、维护成本和长期稳定性。对于这类项目，5050 4脚RGB灯珠是否合适，取决于灯珠、驱动、电源、结构和施工环境的整体匹配。

汽车氛围灯的增长也提高了对一致性的要求。车内灯光不是远距离观看，色差、闪烁和亮度不均更容易被用户感知。后续采购会更关注稳定性、一致性、能效、环保合规和定制能力。

选择5050 4脚灯珠供应商时看什么？

5050 4脚灯珠项目通常涉及样品确认、规格书核对、批次管理和量产交付。选择供应商时，可以重点看以下几个方面：

• 是否能提供完整规格书、Pin图和电性参数

• 是否能说明共阳/共阴、VF、IF、波长和亮度分档

• 是否具备稳定的分光分色和批次管理能力

• 是否能配合样品测试、小批量试产和参数调整

• 是否能提供RoHS、REACH等出口所需资料

• 是否了解灯带、模组、氛围灯、景观亮化等实际应用需求

• 是否有相对稳定的交期和持续供货能力

恒彩电子可围绕5050 RGB灯珠项目提供选型沟通、样品支持和应用方案配合。对于RGB灯带、智能灯具、景观亮化、汽车氛围灯、ODM/OEM等客户，选型时建议同时确认灯珠参数、控制方式、PCB设计和实际应用环境，而不是只比较单颗价格。

5050 4脚灯珠采购流程建议

采购5050 4脚灯珠时，可以按项目流程推进，避免样品、控制器和PCB之间反复不匹配。

1. 确认应用场景
   例如RGB灯带、氛围灯、广告灯箱、景观亮化或汽车氛围灯。场景不同，对亮度、视角、散热和可靠性的要求也不同。

2. 确认灯珠类型
   明确是普通RGB、RGBW、单色，还是内置IC款。普通RGB适合整条变色，内置IC适合流水和动画效果。

3. 确认共阳或共阴
   控制器和灯珠必须匹配。买错结构后，可能不亮或颜色错乱。

4. 确认电压、电流和亮度
   参数要结合驱动电路一起看。不要只看能否点亮，也要看长期点亮是否稳定。

5. 确认颜色和波长范围
   RGB项目要重视一致性。波长差异较大时，混色效果会受影响。

6. 申请样品测试
   测试亮度、颜色、温升、焊接效果和控制器兼容性。测试环境应尽量接近真实应用。

7. 进行小批量试产
   小批量能暴露很多量产问题，例如焊接不良、散热不足、控制器不兼容、批次差异等。

8. 确认批量供货条件
   长期项目应关注交期稳定、批次稳定、资料完整和后续技术配合能力。

5050 4脚灯珠常见问题 FAQ

5050 4脚灯珠是什么意思？

5050 4脚灯珠通常指尺寸约为5.0mm × 5.0mm的SMD贴片LED，常见为RGB结构，由一个公共端和R/G/B三个颜色控制端组成。

5050 4脚灯珠是共阳还是共阴？

两种都有。共阳款公共端接正极，共阴款公共端接负极。采购前应查看规格书和引脚图，不能仅凭外观判断。

单颗5050 4脚灯珠可以直接接12V吗？

通常不建议。单颗灯珠需要限流电阻或合适驱动。12V RGB灯带能接12V，是因为灯带PCB上已经设计了电阻和分组线路。

5050 4脚灯珠和6脚灯珠有什么区别？

4脚灯珠通常是公共端加R/G/B三路，接线相对简单。6脚灯珠可能将每个颜色的正负极分开，控制更灵活，但电路设计更复杂。

普通5050 4脚灯珠能做流水灯吗？

普通5050 4脚RGB灯珠通常不能逐颗控制。如果需要流水、跑马、彩虹或像素动画效果，应选择内置IC的5050灯珠。

5050 4脚灯珠主要用在哪里？

常用于RGB灯带、智能氛围灯、广告标识、景观亮化、舞台灯、智能家居灯效和汽车氛围灯等场景。

5050灯珠一定比3528灯珠亮吗？

不一定。5050封装面积更大，也更适合集成多颗芯片，但实际亮度取决于芯片、电流、散热、封装结构和驱动设计。

怎么判断5050 4脚灯珠正负极？

最准确的方法是查看厂家规格书和Pin定义。万用表可以用于辅助判断，但批量生产前必须以厂家资料和工程确认结果为准。

5050 4脚RGB灯珠可以混出白光吗？

可以形成接近白光的视觉效果，但与专门白光LED不同。RGB混白的显色效果、色温稳定性和舒适度取决于芯片波长、亮度比例和控制方式。

户外项目选5050 4脚灯珠要注意什么？

户外应用应重点确认封装胶体、耐温、抗UV、防潮、光衰、温升和整灯防水结构。灯珠本身可靠性重要，模组结构和安装环境同样会影响寿命。
