许多工程项目在落地后经常面临一个致命痛点：表面参数完全相同的LED灯具，在运行三个月后便出现高达30%的严重光衰或不可逆的色彩偏移。这背后的根源绝非外部环境，而是内部物理参数的严重失衡。无论你是进行光学系统设计还是元器件选型，深度掌握电压值、电流值与光谱功率这三大底层数据的协同运作机制，是构建高可靠性、高视觉保真度照明系统的唯一路径。

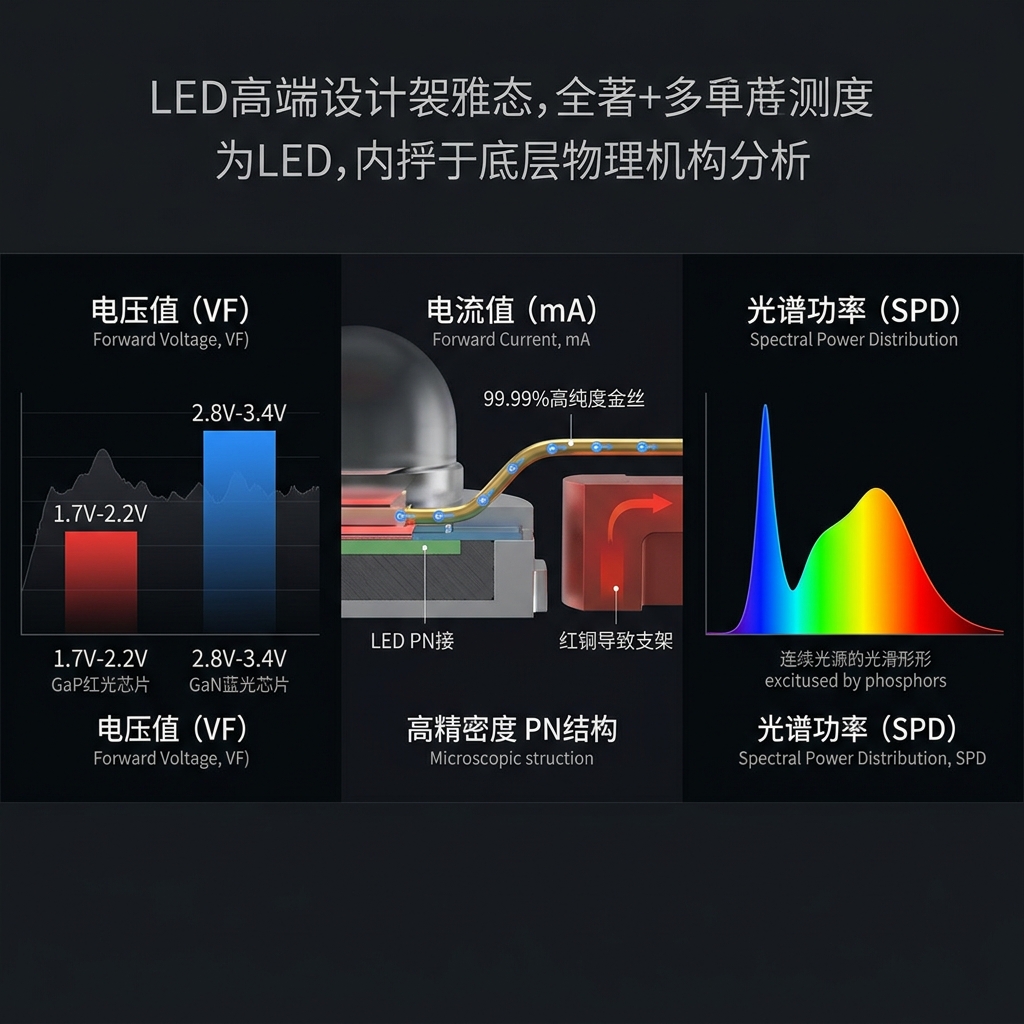

核心参数解构：驱动发光的物理基石
在半导体的微观世界中，光子的释放并非偶然，而是精密电学参数驱动的必然结果。
电压值 (VF)：突破半导体势垒的“启动门槛”
正向电压 (Forward Voltage, VF) 是电子跨越PN结内部势垒所需的最小电位差。不同波长的光子所需的能量级完全不同，这直接决定了其材料配方与电压阈值。采用磷化镓 (GaP) 材质的红光与黄光，其势垒较低，仅需 1.7V至2.2V 的电压即可驱动；而基于氮化镓 (GaN) 的蓝光与白光，晶体结构更为致密，必须施加 2.8V至3.4V 的精准电压才能成功激发。
核心危机提示：电压输入并非越高越好。输入电压哪怕出现 0.1V 的异常波动，都会打破原有的热力学平衡，甚至直接击穿极其脆弱的半导体晶格结构。
电流值 (mA)：光通量与热耗散的平衡枢纽
如果说电压是启动的门槛，那么正向电流 (IF) 则直接决定了单位时间内穿过晶体的电子数量。电流值与初始光通量 (Lumen) 呈高度的正相关关系。然而，电子的高速移动会伴随剧烈的非辐射复合，产生庞大的物理热量。高品质的元器件必须采用 99.99% 高纯度金线 与 紫铜导热支架，以此来承载额定电流带来的热负荷，防止芯片因热失控而烧毁。
光谱功率 (SPD)：定义视觉真实度的“色彩配方”
光谱功率分布 (Spectral Power Distribution, SPD) 是记录光线真实物理构成的绝对图谱。它不仅决定了光线的冷暖感觉（色温 CCT），更从根本上决定了光线对物体真实颜色的还原能力（显色指数 CRI）。通过在蓝光芯片表面涂覆特定比例的稀土荧光粉（如钇铝石榴石 YAG 配合特定红粉），工程师能够在微观层面上重塑这套“色彩配方”，使其无限趋近于自然太阳光的全光谱形态。
场景化痛点与解决方案：光衰与色偏的根源
理论数据必须落地于实际场景。以下是商业照明中最常遇到的两大核心痛点及其专业解决路径。

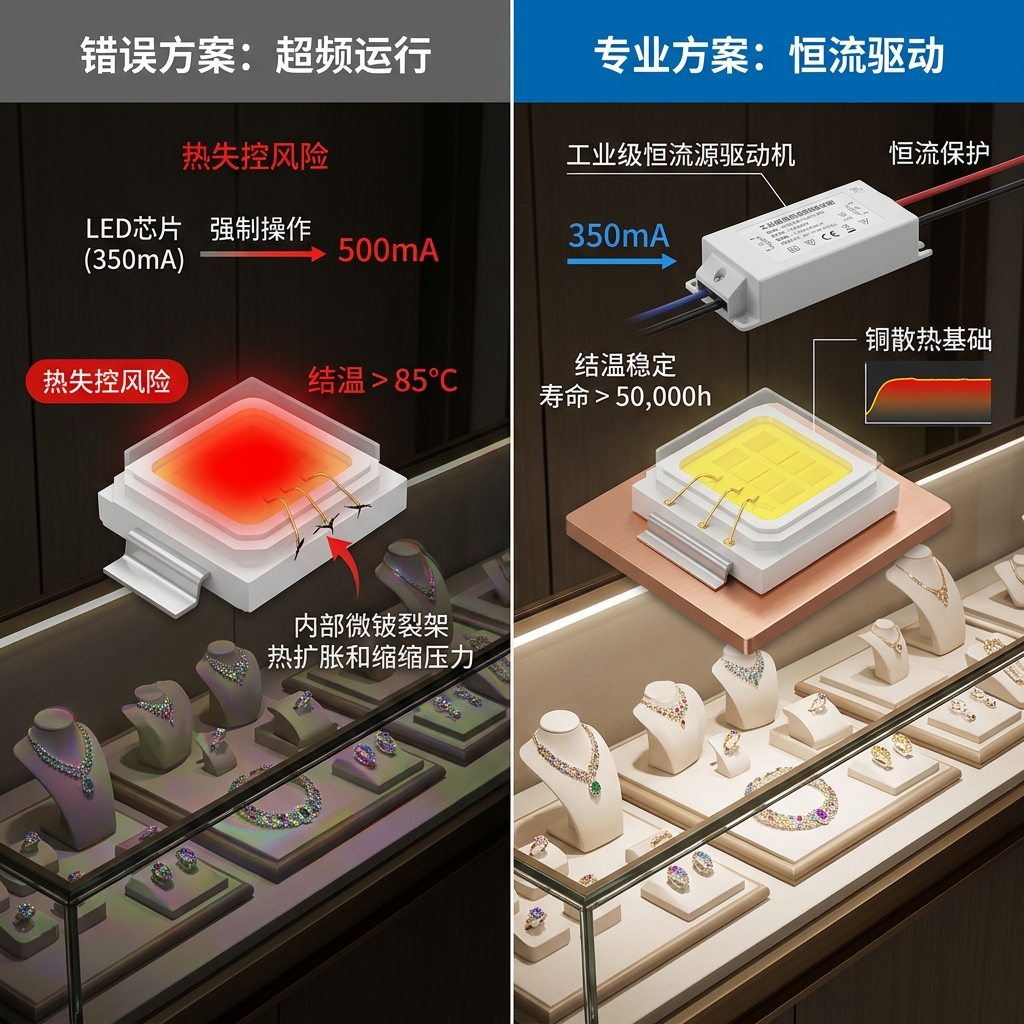

痛点一：商业展陈中的“断崖式光衰”与热失控
在高端珠宝专柜或大型商业照明场景中，展柜灯具通常需要连续高负荷运行12小时以上。
许多采购商为了追求极高的初始亮度，会误选那些通过“超频”手段制造的劣质灯具（例如将原本额定 350mA 的芯片强制推高至 500mA 运行）。这种做法会导致结温 (Junction Temperature) 迅速突破 85°C 的安全临界点。持续的高温会加速封装硅胶的老化与金线的热胀冷缩，最终导致灯具在短短几个月内出现 30% 以上的断崖式光衰，甚至直接死灯。
专业解决路径：必须在电路架构中引入工业级的恒流源驱动 (Constant Current Driver)。通过控制芯片将输出电流严格锁定在元器件的额定最优值（如稳定的 350mA）。配合热阻控制在 10°C/W 以下的紫铜散热基板，确保芯片始终在热平衡状态下工作，从而将光通量维持率 (L70) 延长至 50,000 小时以上。
痛点二：博物馆展陈中的“同温不同色”现象
在博物馆文物展陈或高定服装陈列场景中，经常出现同一件红色丝织品在两盏色温完全相同的灯光下，呈现出鲜艳与暗淡两种截然不同的视觉效果。
这是一种典型的由“同色异谱”现象引发的视觉灾难。传统的 4000K 白光 LED 往往只注重整体色温的达标，其底层光谱中严重缺乏深红光波段。当这种存在“光谱缺陷”的光线照射在暖色调物体上时，物体无法反射缺失的波长，视觉上便会呈现出灰暗、失真的病态色泽。
专业解决路径：抛弃单一的色温指标，直接审查光源的光谱功率分布图 (SPD)。在封装环节，必须定向引入昂贵的宽频红色荧光粉，精准补足 650nm-670nm 波段 的光谱能量。这一动作能直接将关键的 R9值（饱和红色还原能力） 提升至 90 以上，整体显色指数达到 Ra>95，确保展陈物品呈现出最真实的物理色泽。
实验室级 LIV 测试：三大参数的协同验证
三大核心参数从来不是孤立存在的。在专业的光学评价体系中，必须通过严苛的 LIV 测试 (Light-Current-Voltage) 来验证其协同稳定性。这也是甄别工业级产品与作坊级产品的核心分水岭。在恒彩电子的标准化测试车间中，高质量的光源必须经过以下精密验证：
- 第一阶段：阈值电压与漏电流筛查利用高精度数字源表施加微安级电流，精准捕捉半导体被点亮瞬间的正向电压，并筛除存在微观晶格缺陷、漏电流超标的次品。
- 第二阶段：热平衡与电流标定逐步推高工作电流，实时监测光效 (LM/W) 与结温的动态变化。寻找光通量输出与热耗散之间的黄金平衡点，以此确立产品出厂的最高额定参数。
- 第三阶段：积分球光谱解析将元器件置于涂满高反射率硫酸钡涂层的积分球 (Integrating Sphere) 内。在额定电流驱动下，光谱仪会在毫秒级时间内捕获并绘制出完整的光谱功率分布图，确保色容差 (SDCM) 严格控制在3步以内。
核心技术问答 (FAQ)
1. LED的电压值会随着电流变化而漂移吗？
必然发生漂移。半导体具有动态非线性电阻特性。当电流值 (mA) 增加时，正向电压 (VF) 会呈现小幅度的对数级上升。然而，如果大电流引发了严重的结温升高，半导体的负温度系数特性被激活，内部电阻减小，电压值反而会出现反向下降。
2. 业界如何精准测量这三大底层指标？
必须依赖高精度的光电综合测试系统。通常采用 源测量单元 (SMU) 提供无波动的极净恒流输出，同时配合积分球与高分辨率光谱仪。这套系统能在一瞬间同步锁定精确的电学特征与光学配方，是获取真实底层数据的唯一标准途径。
3. 光谱功率与色温究竟有什么本质区别？
色温 (CCT) 仅仅是人类视觉系统对光线整体冷暖的主观感知，而光谱功率 (SPD) 是光线的客观物理构成。两盏色温同为 4000K 的灯具，其光谱配方可能完全不同（例如一盏蓝光波峰极高，另一盏红绿蓝比例均衡）。只有分析光谱功率，才能评估光源的健康度与色彩保真度。
4. 超负荷电流对光谱功率有何破坏性影响？
影响是毁灭性的。超额定电流会引发核心区域的高温聚集（热岛效应）。持续的异常高温会直接破坏表面稀土荧光粉的化学键，导致其激发效率呈指数级下降。荧光粉一旦失效，底层的蓝光就会大量溢出，导致原本纯正的白光发生严重的“蓝移”或“绿偏”。
5. 环境温度波动会改变LED的电学表现吗？
会产生显著影响。LED 是典型的温度敏感型器件。当环境温度升高时，由于半导体的负温度特性，维持原电流所需的电压值会下降。更致命的是，高温会导致非辐射复合增加，电光转换效率大幅暴跌，引发肉眼可见的光衰。因此，标准参数测试必须在 25℃ 恒温环境 下严格执行。
6. PWM 调光技术会改变 LED 的光谱功率分布吗？
不会发生明显改变。与传统的模拟调光（通过降低绝对电流值来调暗，容易导致电压漂移和光谱色偏）不同，PWM (脉冲宽度调制) 调光 是通过极高频率的开启和关闭来调节视觉亮度。在每次开启的瞬间，流过芯片的峰值电流依然是恒定的额定电流，因此荧光粉的激发状态保持一致，能够完美维持原有的光谱功率分布。
7. 正向电压 (VF) 的细微偏差对并联电路有什么致命影响？
在未加独立均流电阻的并联电路中，VF值的微小差异（如 0.2V）会导致极其严重的电流抢夺效应 (Current Hogging)。VF值偏低的灯珠会疯狂吸取总电流，导致其迅速过热并烧毁。这颗灯珠断路后，剩余电流会再次分配给其他灯珠，最终引发整个照明模组的链式崩溃。这也是为什么高端系统必须要求同一批次元器件的 VF 分 Bin 极其精准的原因。
