你看，现在LED照明、LED显示屏几乎无处不在，让我们的生活变得五光十色、节能高效。我们都知道LED的核心是一个小小的半导体芯片，但你知道吗？这个芯片要想稳定发光、长期 工作，还需要一个非常重要的“外衣”或“家”，这就是我们今天要聊的主角——LED封装技术。
没错，当你在搜索“LED封装技术”时，你可能带着好奇：这个听起来有点 专业的技术，到底是怎么回事？它为什么这么重要？不同的LED灯看起来不一样，是不是跟封装有关？别担心，今天我们就用最简单的方式，把LED封装的里里外外都给你讲清楚。
LED 封装，到底是什么？为什么说它是LED的“心脏手术”？
你可以把LED芯片想象成一颗非常脆弱的“心脏”。它很小，怕湿、怕热、怕静电，更不能直接连接 电路。LED封装，就像是给这颗“心脏”做一次精密的“手术”，给它穿上防护服、建好散热通道、搭好与外界沟通的桥梁（引脚），并引导它发出的光朝着 我们需要的方向。
简单来说，LED封装就是将LED芯片通过一系列工艺，组装到支架或基板上，并进行保护、电连接和光学处理的过程。
它之所以被称为“心脏手术”，是因为封装 的好坏，直接决定了LED的：
生命长度： 能用多久不光衰、不损坏？
光照能力： 能发出多亮、多好的光？
稳定 程度： 会不会容易受潮、受热而“罢工”？
使用成本： 最终的产品价格高不高？
所以，LED封装绝不仅仅是“包起来”这么简单，它是 LED从芯片到最终产品的关键一步，影响巨大。
揭秘LED封装的“十八般武艺”（基本工艺流程）
一个LED芯片变成一个可以使用的LED器件，需要经过好几个环节，就像一场接 力赛。主要的几个“选手”是：

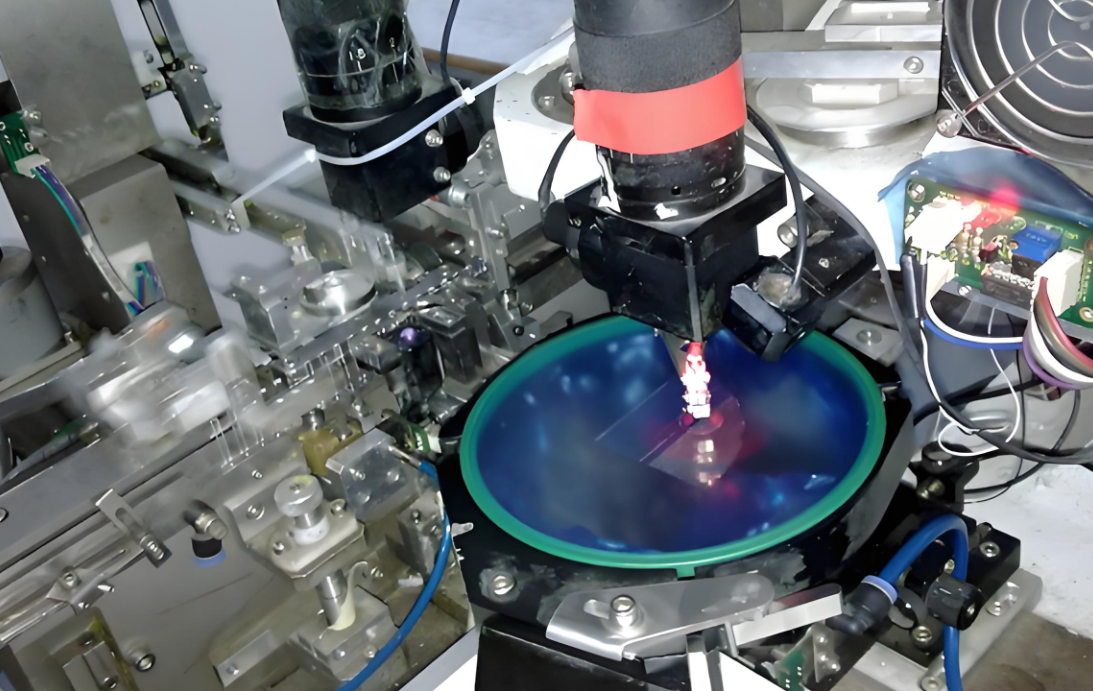

芯片固晶 (Die Bonding)： 这是第一步，把LED芯片牢牢地固定在支架的特定位置或者基板上。固定方式有很多种，比如用导 电胶、绝缘胶，或者直接用共晶焊（像焊接一样）。这个过程需要非常精确，因为芯片很小，位置不能错。
引线键合 (Wire Bonding)： 芯片固定好后，就需要把它和支架或基板上的电极连接起来，形成电路。这个连接通常是用 非常细的金属丝（比如金丝、铜丝或合金丝）来完成的，就像搭起了沟通的“桥梁”。键合的方式主要有热压焊、超声焊、热超声焊等。金 丝虽然贵，但可靠性好，是早期主流；现在出于成本考虑，铜丝和合金丝也用得很多。
封装与保护 (Encapsulation)： 这是给芯片穿“外衣”的过程。用透明的材料（通常是环氧树脂或硅胶）把芯片和引线包 围起来。这个“外衣”的作用可大了：
封装的方式有多种，比如点胶、
保护： 防止湿气、灰尘和其他污染物侵蚀脆弱的芯片和金线。
支撑： 提供一定的机械强度 。
光学： 通过材料的折射率和形状，帮助把芯片发出的光尽可能多地引出来。
涂覆荧光粉： 如果你需要白光LED，或者其他 颜色的LED，荧光粉就会被混合在封装材料里，或者涂覆在芯片表面。芯片发出的是蓝光或紫外光，通过激发荧光粉，才能得到白光或其他颜色的光。而 ，直接决定了LED最终发出光的颜色（色温）和颜色逼真度（显色性）。
灌封、模压等。
测试与分选 (Testing and Sorting)： 封装完成后 ，每一个LED都会被检测它的亮度、颜色、电压等参数。根据这些参数，它们会被分到不同的等级（bin）。就像水果分大小、甜度一样，只有同一等级的LED放在一起使用，才能保证光 的一致性。
分切与包装 (Singulation and Packaging)： 对于一些采用阵列方式生产的封装（比如很多SMD），还需要把它们从大块的基板上分切开来， 然后装入卷带或托盘中，方便下游厂家使用。
LED封装的“大家族”：从DIP到COB，你了解多少种LED封装类型？
LED 封装技术发展到现在，已经演变出了多种多样的形式，以适应不同的应用需求。就像衣服有T恤、衬衫、外套一样，LED封装也有不同的“款式”。下面是几种最常见的类型：
1 . 直插式封装 (DIP - Dual In-line Package)： 这是比较早期的LED封装形式。它有两个长长的引脚，可以直接插在电路板上。你小时候见到的很多指示灯， 或者早期的户外显示屏，用的就是这种。它的优点是结构简单，成本低；缺点是体积相对较大，散热和取光效率相对较低。现在在照明领域已经比较少用作光源了，更多用于 指示或小功率显示。
表面贴装式封装 (SMD - Surface Mount Device)： 这是目前市场上最常见、应用最广泛的LED封装形式，尤其在室内照明、显示屏、背 光等领域。SMD LED直接焊接在电路板表面，没有长引脚，体积更小，更适合自动化生产。SMD有很多不同的尺寸规格，比如我们常听到的：
SMD封装的优点是体积小、易于集成、散热路径短（有助于散热），非常灵活多变。
SMD 3528: 尺寸是3.5mm x 2.8mm。
SMD 5050: 尺寸是5.0mm x 5.0mm，通常里面有3个芯片。
SMD 2835: 尺寸是2.8mm x 3.5mm，是近年来非常流行的高效、薄型封装。
还有很多 其他尺寸，比如3014、4014、5730等等。
大功率LED封装： 当你需要非常亮的光时，就需要用到大功率LED。这类封装的特点是能够承受更大的电流和更高的热量。

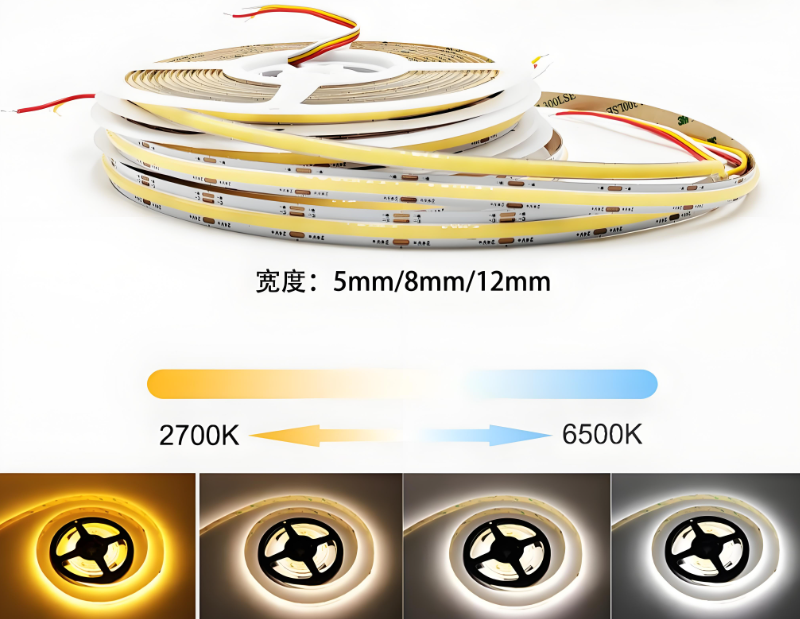

COB (Chip on Board)： 芯片直接绑定在电路板（ 通常是铝基板或陶瓷基板）上，再进行整体封装。多个芯片可以密集排列，形成一个发光面。COB的优点是功率密度高、光斑均匀、散热路径更直接，适合筒 灯、射灯、工矿灯等需要高亮度的应用。
陶瓷基板封装 (Ceramic Package)： 使用导热性更好的陶瓷作为基板，通常用于更高功率或对可靠性要求更高的 LED。
EMC (Epoxy Molding Compound) 封装： 一种高性能的SMD封装，采用环氧模塑料封装，导热和耐候性比传统SMD更好，可以做到 更高的功率。
CSP (Chip Scale Package) 芯片级封装： 这是一种非常小的 封装，其尺寸与芯片本身非常接近，甚至可以理解为没有支架的封装。CSP的优点是体积最小、热阻极低、光路最短，非常适合对体积要求极致的应用，比如手机闪光灯 、超薄背光等。技术难度相对较高。
除了这些，还有MCOB（多杯集成 封装）、COG（芯片在玻璃上封装）等一些新兴或特定应用的封装技术，都在不断发展中。
LED封装的关键材料：它们扮演什么角色？
我们前面提到了一些 材料，现在详细看看它们在封装中有多重要：
芯片 (Chip)： 这就不用说了，它是发光的核心。芯片的质量直接决定了LED的基础性能。
支架/基板 ( Lead Frame/Substrate)： 芯片就固定在上面。它的作用是提供机械支撑、电连接通道，并且非常重要的是——散热通道！热量主要通过支架或基板传导出去。常见的 有铜支架、铝基板、陶瓷基板等。
键合线 (Bonding Wire)： 连接芯片电极和支架/基板电极的“导线”。金线可靠性高但成本高； 铜线成本低但对工艺要求高，容易氧化；合金线是折中方案。
封装胶/树脂 (Encapsulant/Resin)： 包围芯片和金线的透明材料。主要 材料是环氧树脂或硅胶。硅胶耐高温、耐黄变性能更好，是目前主流大功率LED的首选。它不仅提供保护，还通过折射率匹配等方式提高取光效率。
荧光粉 (Phosphor)： 前面提到了，它是实现白光LED的关键。不同种类的荧光粉（如黄粉、绿粉、红粉）按比例混合，可以调出不同色温（ 暖白、正白、冷白）和显色性（Ra值）的白光。
这些材料的选择和匹配，直接影响了LED的成本、性能和可靠性。
封装技术如何影响LED的“健康”与“表现”（性能影响）
封装设计和 工艺对LED最终表现有着决定性的影响：
散热是关键！LED散热是关键：封装如何解决热问题？ LED工作时会产生热量，如果热量散不 出去，芯片温度就会升高。温度过高会严重影响LED的寿命、亮度和颜色稳定性。好的封装会设计高效的散热路径，比如使用导热性能好的基板材料、优化支架结构、减小热阻。 散热不良是导致LED快速光衰和失效的主要原因之一。
光效与光色： 封装材料的透明度、折射率、抗黄变能力，以及荧光粉的转化效率和均匀性，都直接影响有多少光能被有效地引出（光效高低）以及光的颜色是否准确 、均匀。
寿命与可靠性： 封装的密封性防止湿气侵入；封装材料的应力特性影响芯片在温度变化下的受力；键合线的强度决定了是否容易断裂。良好的 封装能有效抵抗外部环境和内部应力的影响，显著延长LED的寿命。
成本： 不同封装类型、材料选择、工艺精度的差异，导致了LED制造成本的不同。例如，使用 金线和硅胶通常比使用铜线和环氧树脂成本高，但性能和可靠性可能更好。
LED技术 仍在不断进步，“心脏手术”的技术也在升级换代。未来的LED封装有哪些看点呢？
小型化与集成化： 为了适应更轻薄、更高密度的应用（如Mini LED、Micro LED 显示），封装会越来越小，甚至直接在晶圆层面完成封装（晶圆级封装 - WLP）。
高功率密度下的散热： 芯片越来越亮，产生的热量也越多，如何在极 小的体积内高效散热是巨大的挑战，需要更先进的散热材料和结构。
高可靠性与长寿命： 特别是对于车用照明、工业照明等领域，对LED在严苛环境下的稳定 性和寿命提出了更高要求。
低成本与高性价比： 在保证性能的前提下，如何通过材料创新、工艺优化来降低封装成本，让LED产品更具市场竞争力。
智能化与 模块化： 将驱动、控制等功能与封装集成，形成更智能、易于使用的LED模块。
你可能想问的关于 LED封装的问题
Q1：LED封装是不是越小越好？A1：不一定。小封装（如CSP）有体积优势和热阻低的潜力，但大功率下 散热设计更具挑战，且可能对下游组装工艺要求更高。选择哪种封装，取决于你的具体应用需求（亮度、散热条件、成本预算、空间限制等）。
Q2：COB和 SMD有什么区别？A2：COB是将多个芯片直接集成在一个基板上，形成一个发光面，适合需要高亮度、均匀光斑的场合。SMD是将单个芯片封装成独立的器件， 再贴装到电路板上，更灵活，适合多种应用，且易于实现点阵控制。
Q3：封装材料对LED颜色有影响吗？A3：影响很大。封装胶（特别是 硅胶）的透明度、抗黄变性会影响光的透出；更重要的是，荧光粉的种类、配比和涂覆均匀性直接决定了LED的色温和显色指数（颜色逼真度）。
Q4：为什么有些LED灯用一段时间会变暗？ A4：这通常是“光衰”现象。除了芯片本身的原因，很大程度上跟封装有关。散热不良导致芯片过热，加速 性能衰退；封装材料（如环氧树脂）老化变黄会吸收光线；湿气侵入也可能影响芯片和荧光粉。良好的封装能有效延缓光衰。
你看，小小的LED器件背后，蕴含着复杂的封装技术。它就像是连接LED芯片和外部世界的桥梁，不仅提供物理保护和电连接，更在散热、光学和可靠 性方面发挥着决定性的作用。
理解LED封装技术，能帮助你更好地选择LED产品、评估其性能和可靠性。从传统的DIP到主流的SMD和COB，再到前沿的CSP，每 一种封装类型都有其存在的价值和最适合的应用场景。材料的选择、工艺的精细度，都直接影响着最终产品的表现。
希望通过这篇文章，你对LED封装技术有了更清晰、更全面的认识。
