归零码灯珠EMI辐射问题，往往不是“亮不亮”的问题，而是系统能否稳定过检、是否会干扰周边电路、能否顺利量产的问题。尤其在高密度显示、工业控制和车载指示场景中，归零码灯珠emi辐射一旦超标，常见后果是误触发、通信异常和EMC测试不过。
什么是归零码灯珠EMI辐射
EMI辐射，即电磁干扰辐射，指电子器件在工作过程中向外释放不必要的电磁能量。对于归零码灯珠而言，这类辐射通常来自其高速开关动作、驱动电流变化、PCB走线耦合以及外围电源设计。
“归零码”控制方式的特点，是信号在一个周期内存在明确的拉高、拉低与归零过程。这种快速变化会带来更陡的边沿，若驱动、布局或屏蔽处理不当，就更容易形成辐射源。
真正导致EMI问题的，通常不是单一灯珠本身，而是灯珠、驱动、供电和布线共同作用的结果。
归零码灯珠EMI辐射从哪里来
1. 高速开关产生的高频谐波
当灯珠被高速驱动时，电流上升沿和下降沿越陡，产生的高频谐波越多。尤其在高刷新、高扫描频率应用中，辐射问题会被明显放大。
如果驱动信号没有做边沿优化，或者电阻匹配不足，EMI通常会在30 MHz到300 MHz频段表现得更明显。
2. 电源噪声叠加
归零码灯珠工作时，瞬态电流变化会对供电网络形成冲击。如果去耦电容配置不足，或者电源回路过长，就容易让噪声沿着电源线传播，进一步转化为传导或辐射干扰。

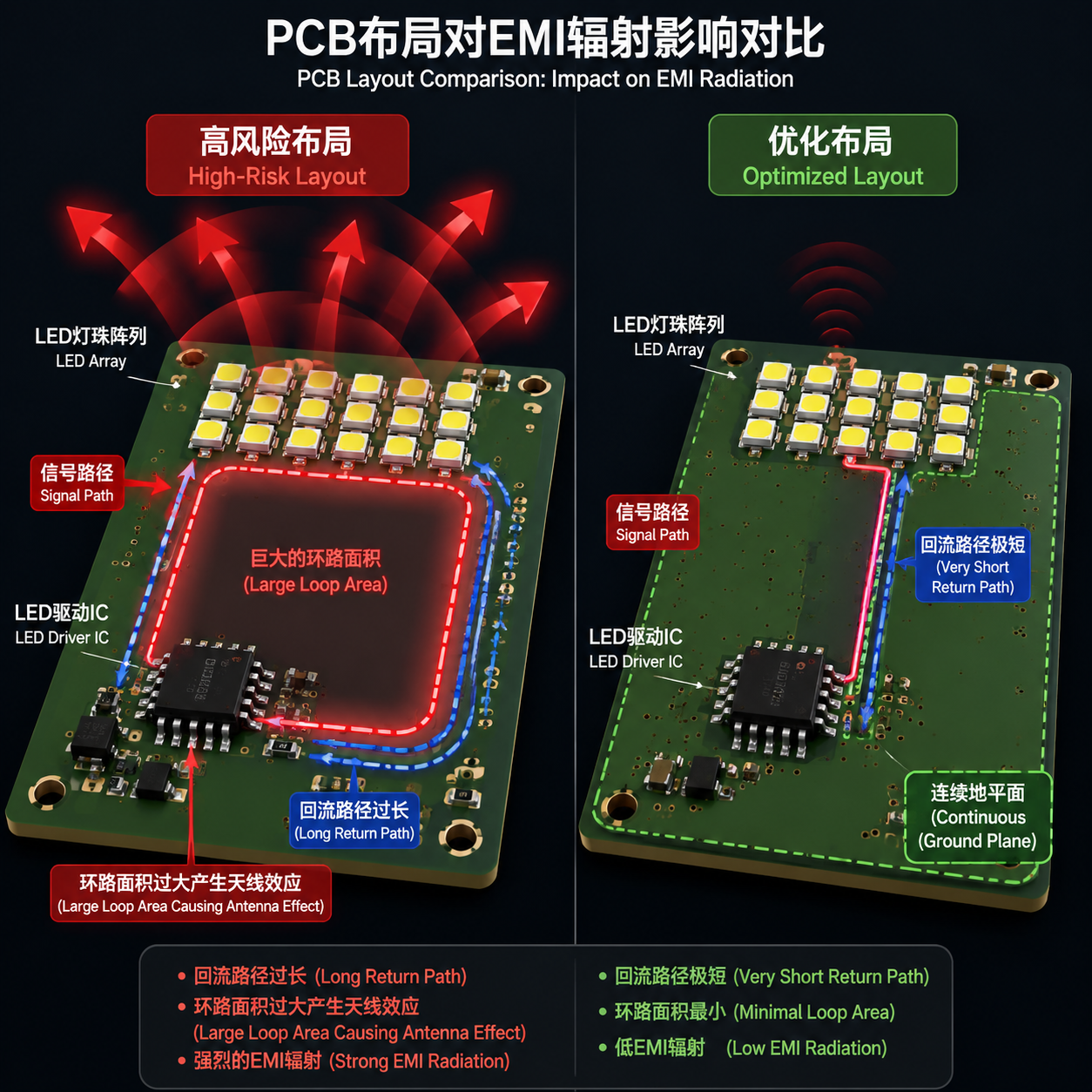

3. PCB布局不合理
以下问题都会显著增加EMI风险：
- 回流路径过长
- 信号线与电源线平行过久
- 地平面不连续
- 灯珠驱动回路面积过大
- 高速信号跨分割区域
这些问题会让本来可控的电流变化，变成更强的“天线效应”。
4. 接地与屏蔽不足
很多项目在前期只关注点亮效果，却忽略了接地完整性。当参考地不稳定时，归零码信号更容易形成共模噪声，最终导致辐射超标。
归零码灯珠EMI辐射会带来哪些实际影响
通信干扰和误动作
在带有MCU、蓝牙、Wi-Fi、CAN或RS485的系统中，归零码灯珠EMI辐射可能直接影响通信稳定性。表现通常包括：
- 数据包丢失
- 指令误触发
- 传感器采样漂移
- 显示异常闪烁
EMC测试不过，项目延期
很多企业在样机阶段觉得“可以正常亮灯就行”，但进入EMC测试后才发现问题集中爆发。
最常见的代价不是返修一块板，而是整套产品重新改版、重新送检，开发周期被迫延后2到6周。
周边器件寿命与稳定性下降
长期高噪声环境会增加系统中其他敏感器件的压力，特别是模拟前端、射频模块、精密采样电路。这类影响往往不是立刻失效，而是表现为偶发性故障和一致性变差。
两个高频场景：EMI问题通常怎么暴露出来
场景一：LED显示模组在送检前一切正常，进实验室后却不过辐射测试
这类情况在显示屏、指示面板和条形灯板项目里非常常见。研发阶段只看点亮、灰阶和刷新率，现场演示也没有问题，但一到实验室，30 MHz到230 MHz区间出现明显峰值，结果整机不过。
原因通常不是单点故障，而是多个细节叠加：驱动边沿过快、地回流绕路、排线耦合、电源滤波不充分。
此时最有效的处理方式不是盲目换灯珠，而是按路径排查：
- 先确认峰值频段
- 再定位是差模噪声还是共模噪声
- 检查驱动电阻、去耦电容、地平面完整性
- 对排线和接口评估是否需要磁珠、共模电感或屏蔽处理
很多项目在完成以上调整后，辐射峰值可下降3 dB至10 dB。对于临界超标项目，这往往已经足够决定能否通过测试。
场景二：工业设备中的状态指示灯正常点亮，但控制板偶发死机
这类问题更隐蔽。设备在车间运行时，归零码灯珠看似稳定，但控制板偶尔重启，串口通信也会出现断续。排查软件、主控和电源后，最后才发现干扰源来自灯珠驱动回路。
其根本原因通常在于：灯珠高速切换时，瞬态干扰通过供电回路或地弹噪声耦合到主控区域，导致系统敏感节点被扰动。
更稳妥的解决方式通常包括：
- 将灯珠驱动回路与主控敏感区拉开
- 缩小高di/dt环路面积
- 在电源入口增加低ESR去耦
- 对关键信号线进行阻抗与回流路径优化
- 必要时降低边沿速度，避免过度追求“最快响应”
归零码灯珠EMI辐射的测试标准怎么看
不同产品所属行业不同，适用标准也不同，但常见参考主要集中在以下几类。
常见测试项目
- 辐射发射测试
- 传导发射测试
- 静电抗扰度测试
- 电快速瞬变脉冲群测试
- 浪涌抗扰度测试
常见参考标准
消费电子与多媒体设备
常见会参考CISPR 32 / EN 55032
工业环境设备
常见会参考EN 61000-6-4（发射）与EN 61000-6-2（抗扰度）
车载电子相关场景
常见会关注CISPR 25、ISO 11452等要求
具体采用哪一项标准，取决于产品类别、销售区域和整机认证路径。
如何判断问题是灯珠本体还是系统设计导致
这是很多工程团队最容易卡住的地方。判断时可优先看以下几个维度：
看是否“换板不换灯”问题仍存在
如果同一灯珠在不同PCB方案上的表现差异很大，通常说明问题核心在于布局、供电或驱动设计，而不只是灯珠本身。
看频谱峰值是否跟随驱动频率变化
若峰值位置会随着刷新率、时钟或扫描策略变化而移动，那么大概率与驱动开关行为直接相关。
看是否存在明显的共模路径
如果连接线、排线、外壳或接口附近辐射更强，通常意味着系统存在共模电流泄放路径。
归零码灯珠EMI辐射的有效解决方案
从器件选型开始控制
优先选择电气一致性更好、驱动特性更稳定、寄生参数控制更优的灯珠与配套驱动方案。像恒彩电子这类器件供应商，若能提供更明确的电参数范围、应用边界和封装一致性数据，会更有利于前期EMI风险评估。
优化驱动边沿
过快的边沿虽然能提升响应，但也会显著增加高频谐波。可通过以下方式平衡：
- 增加串联阻尼电阻
- 优化驱动电流波形
- 适当放缓上升沿/下降沿
- 避免不必要的超高速扫描
做好电源去耦与回路控制
这是最常见也最容易被低估的环节。建议重点关注：
- 每组驱动附近配置0.1 μF + 1 μF去耦组合
- 缩短电源回路与地回路
- 控制高电流切换路径
- 保证地平面连续完整
优化PCB布局
关键原则
- 高速信号短而直
- 回流路径可预测
- 敏感模拟区与大电流开关区分离
- 减少回路面积
- 避免跨分割走线
必要时加入滤波与屏蔽
对于已接近限值的系统，可结合测试结果增加：
- 磁珠
- 共模电感
- RC吸收网络
- 金属屏蔽罩
- 屏蔽线或接地外壳
但要注意，滤波和屏蔽应建立在问题定位之后，否则容易“补药吃错”。
解决归零码灯珠EMI辐射时，哪些做法最容易踩坑
一上来就换灯珠
如果没有先看频谱、布线、供电和回流路径，直接换料，往往试错成本高，且不一定能解决根因。
只看单板，不看整机
很多EMI问题在裸板上不明显，但装进外壳、接上线束、接入电源后才暴露。因为这时系统的辐射路径和天线结构已经变了。
只追求过检，不考虑量产一致性
实验室里靠局部补救压下来的峰值，未必能在批量生产中稳定复制。真正可靠的方案，应当能兼顾余量、可制造性和一致性。
归零码灯珠EMI辐射排查清单
如果项目已经出现EMI风险，可按这份顺序排查：
- 确认超标频段与幅值
- 记录刷新率、驱动频率、时钟变化后的频谱响应
- 检查灯珠驱动回路面积是否过大
- 检查地平面是否连续
- 核对去耦电容位置是否贴近负载
- 确认排线、接口、外壳是否形成共模辐射路径
- 评估是否需要串阻、磁珠或共模抑制器件
- 在整机状态下复测，而非只测裸板
FAQ
归零码灯珠EMI辐射一定是灯珠质量问题吗？
不一定。多数情况下，EMI问题是灯珠、驱动芯片、电源完整性、PCB布局和整机结构共同作用的结果。单纯把问题归结为灯珠质量，往往会误判方向。
归零码灯珠EMI辐射和刷新率有关系吗？
有。刷新率越高、信号边沿越快，通常高频谐波越明显。若系统布局与滤波设计不足，EMI风险也会同步上升。
EMI辐射超标后，优先改电路还是改结构？
一般先改电路与布局，因为这是干扰源和传播路径的根本控制点。若电路侧已经优化到位，再结合屏蔽结构、线束处理和外壳接地做进一步压制，效果更稳定。
如何在设计前期降低归零码灯珠EMI辐射风险？
关键在于前移控制：包括器件选型、驱动边沿管理、电源去耦、回流路径规划、整机接口评估。比起后期实验室补救，前期预防通常能减少30%以上的改版成本与时间消耗。
归零码灯珠EMI辐射测试不过，最常见的整改项是什么？
最常见的整改方向包括：增加串联阻尼、优化去耦布局、缩小回路面积、改善地平面连续性、在线束端加入共模抑制器件。具体优先级应结合超标频段和耦合路径判断。
