户外大屏频繁出现“死灯”黑块，或精密仪器显示屏暗部闪烁，导致后期面临高昂的返修成本？这往往并非发光芯片受损，而是底层的led显示屏封装焊料发生微裂纹失效。作为连接芯片与PCB板的关键“金属桥梁”，它的导热率与抗拉拔强度直接决定了显示设备的生命周期。
一、 核心痛点解析：为什么常规焊料会导致屏幕“死灯”？

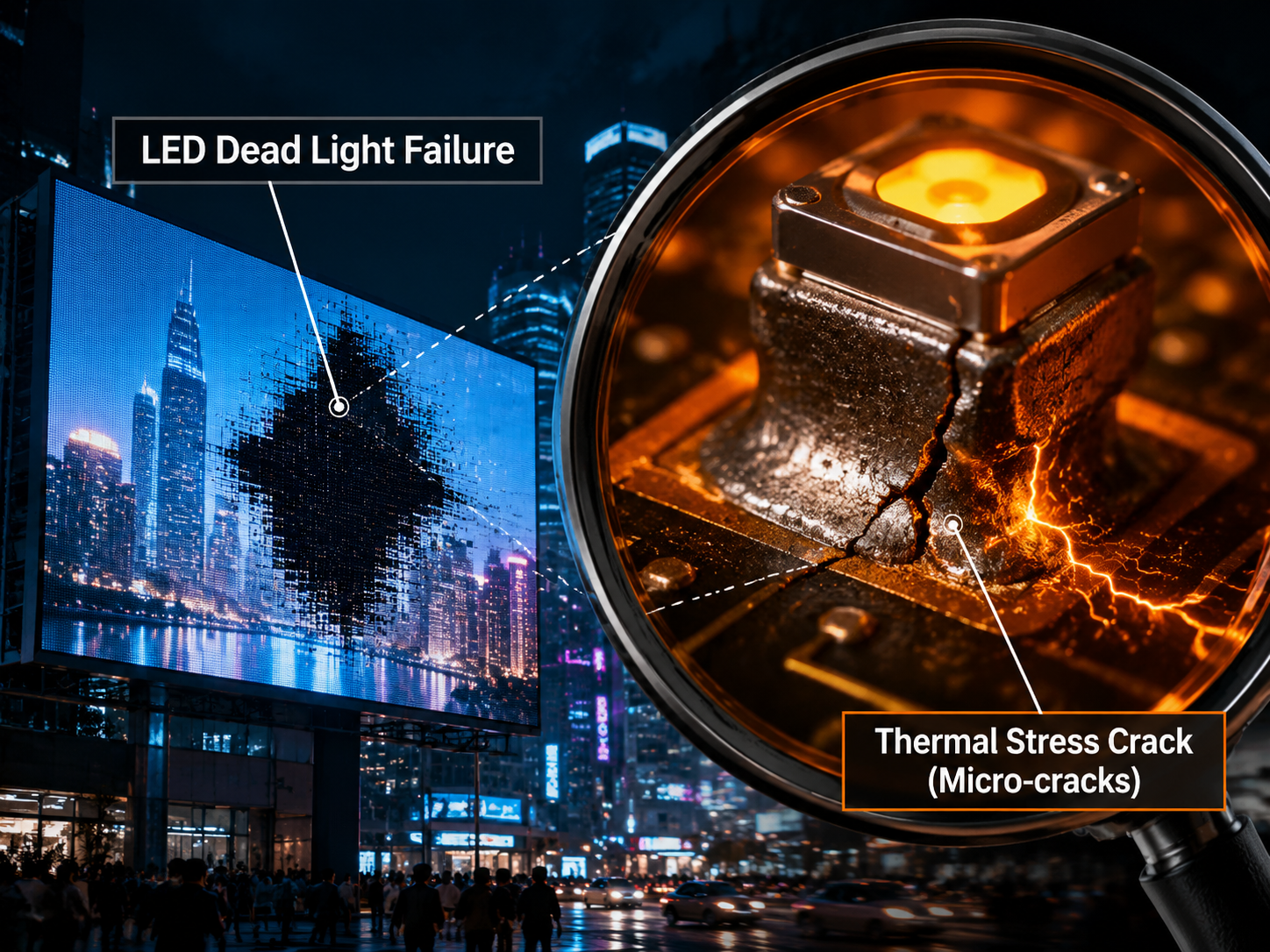

想象一下：一块安装在户外的巨型LED广告牌，夏季表面温度可达70℃以上，夜间骤降至20℃。在极端的热胀冷缩交替下，屏幕内部的物理应力呈指数级急剧增加。
如果采用屈服强度不足的常规材料，连接处会迅速产生微米级裂纹。此时，电流传输受阻，热量无法向下传导，最终导致灯珠在“高烧”中彻底熄灭。led显示屏封装焊料的核心价值，正是通过精确的合金配比，将抗拉拔强度提升40%以上，彻底阻断物理断裂引发的黑屏危机。

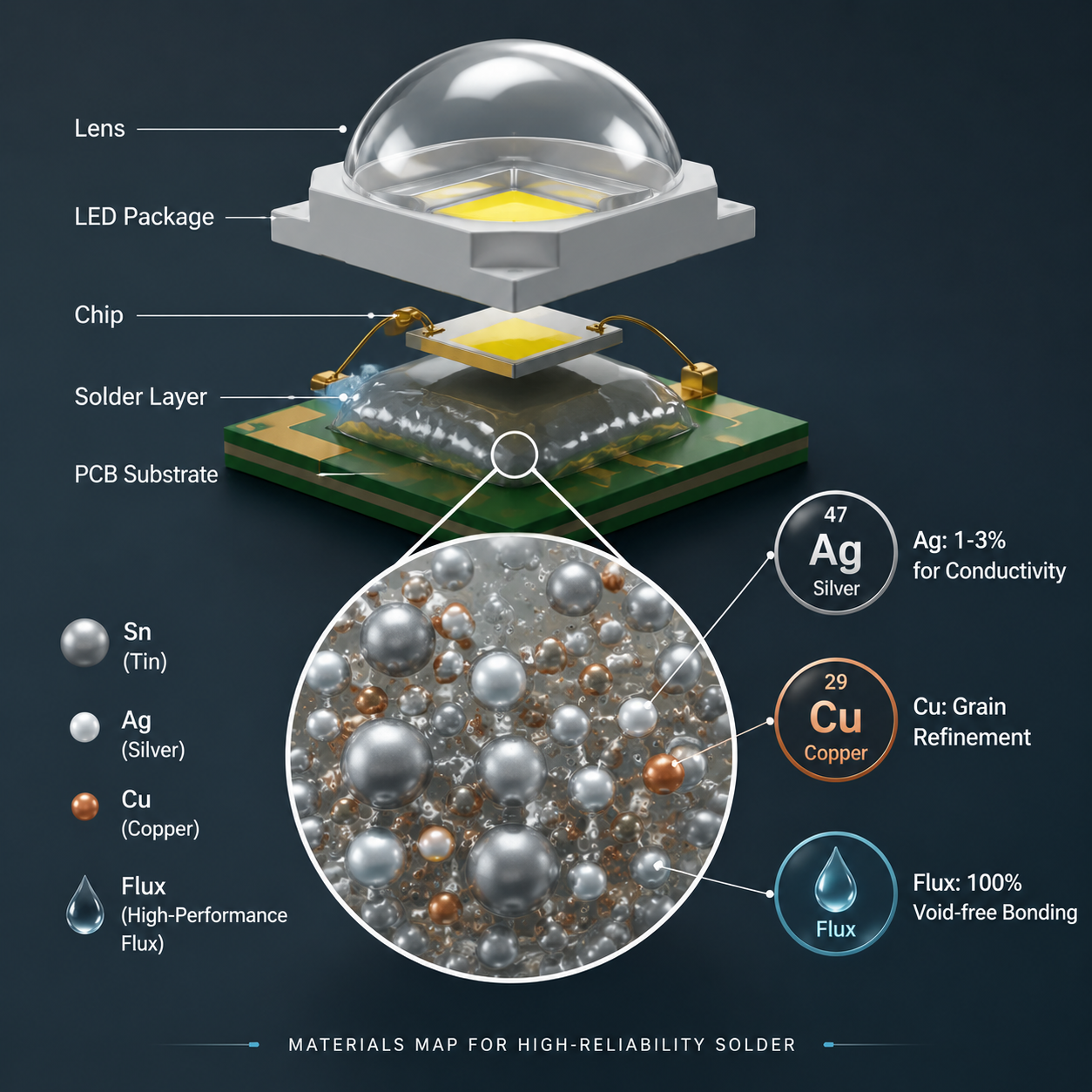

二、 深度拆解：高可靠性封装焊料的材料图谱
优质的封装材料绝非单一金属，而是经过精密计算的多元素合金体系。看懂以下核心参数，能直接避开80%的劣质产品：
纯锡 (Sn, 占比>90%)：合金的基础骨架，提供基础的机械支撑与低熔点特性。
纯银 (Ag, 占比1%-3%)：提升导电率的关键元素。银的加入能大幅增强焊点的抗疲劳性，是解决高频闪烁痛点的核心。
纯铜 (Cu, 占比0.5%-1%)：作为晶粒细化剂，有效抑制金属间化合物（IMC）的过度生长，确保高温环境下的连接稳定性。
高性能助焊剂 (Flux)：在250℃以上的回流焊过程中，瞬间清除氧化层，降低液态金属表面张力，实现100%无空洞焊接。
三、 无铅时代的材料对决：三大主流合金参数对比
在全球RoHS环保指令的严格限制下，无铅化已是行业铁律。不同配比的无铅合金在热力学表现上差异显著：
| 合金型号 | 核心成分 | 熔点参数 | 核心优势与适用场景 |
|---|---|---|---|
| SAC305 | 锡96.5%-银3.0%-铜0.5% | 217℃ - 220℃ | 抗疲劳寿命极长，热传导效率极高。是当前高密度、超高清显示屏的首选标杆。 |
| Sn-Ag (锡银) | 锡96.5%-银3.5% | 221℃ | 极佳的导电性与耐热冲击能力，但成本偏高。专用于医疗与航空级精密显示。 |
| Sn-Cu (锡铜) | 锡99.3%-铜0.7% | 227℃ | 成本低廉，但润湿性与抗拉强度较弱。仅适用于低预算、大间距的常规亮化工程。 |
四、 零容错场景实战：精密设备如何跨越“闪烁”危机？
在高速运转的机器视觉检测流水线上，工业相机需要依赖屏幕提供绝对均匀、无频闪的基准光源。即使是0.1毫秒的光通量波动，也会导致视觉系统将良品误判为瑕疵品。
这种肉眼难以察觉的微弱闪烁，根源在于焊点内部存在微小气孔（Voiding），导致电阻率频繁波动。在处理此类严苛需求时，必须采用超细颗粒技术（Type 5或Type 6粉末）的led显示屏封装焊料。
例如恒彩电子等专业制造商，通过将温度曲线的波动控制在±0.5℃以内，配合真空回流焊工艺，能将焊点空洞率严格压降至3%以下。这确保了每一次发光都具备工业级的绝对稳定性。
五、 2026年市场趋势：微缩化显示倒逼材料升级
随着Micro LED等前沿技术的爆发，发光芯片的尺寸已缩小至微米级别。底层连接材料正迎来两大硬性技术迭代：
粉径极限突破：传统Type 3焊粉已无法满足微间距需求，市场正全面转向粉径在15-25微米的超微粉末，以实现极窄间距的精准印刷。
超低残留要求：为了防止高密度线路发生漏电，新型助焊剂必须实现免清洗（No-Clean），且具备极高的表面绝缘电阻（SIR）。
六、 深度问答：关于封装焊料的专业释疑
劣质焊料对屏幕抗震能力的破坏有多大？
显示屏在长途物流中需承受高频振动。劣质材料因缺乏银元素的韧性加持，焊点极脆。在经历50G以上的冲击测试时，断裂率往往高达30%，导致设备开箱即出现大面积线路失效。
预算有限时，如何平衡材料成本与可靠性？
必须基于产品生命周期总成本（TCO）来核算。前端节省10%的材料费，往往会导致后期现场维护成本飙升数倍。建议在户外暴晒或高湿环境中，坚决采用高银含量的SAC合金。
无铅化工艺对生产设备提出了哪些新挑战？
无铅合金的熔点普遍比传统有铅材料高出30℃-40℃。这要求回流焊炉必须具备更长的温区与更精准的热风对流控制，否则极易引发PCB板翘曲或芯片热损伤。
如何科学检测焊点的长期可靠性？
业内通常采用冷热冲击试验（Thermal Shock Test）。将样品在-40℃至+125℃的极端环境中循环1000次，随后通过X-Ray设备检测内部是否出现微裂纹或IMC层异常增厚，以此评估材料的真实物理寿命。
焊膏的储存温度会影响最终的焊接质量吗？
绝对会。led显示屏封装焊料（焊膏形态）必须在2℃-10℃的冷藏环境中保存。使用前需经历严格的“回温”程序。如果直接开封使用，空气中的水分会迅速凝结在冷焊膏表面，导致焊接时产生大量“锡珠”与飞溅，直接引发电路短路。
