LM5050使用手册(LM5050工作原理与应用设计指南)

LM5050使用手册介绍了理想二极管控制器的工作原理、参数特点、MOSFET选型方法以及在冗余电源、防反灌和LED电源中的应用设计要点。

LM5050是什么？使用手册快速了解

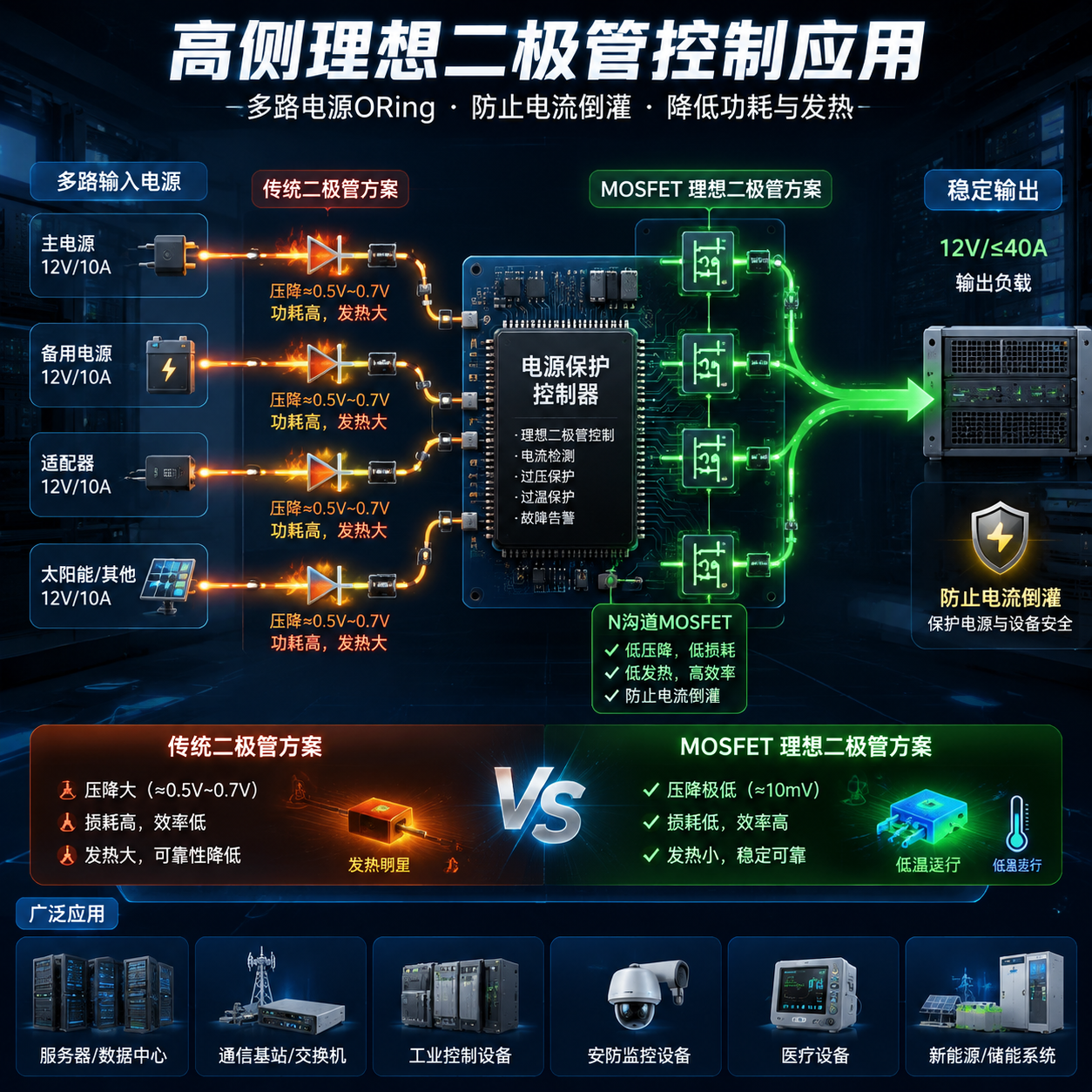

LM5050是一款高侧ORing FET控制器，也称为理想二极管控制器。它通过驱动外部N沟道MOSFET，实现低损耗电源切换和反向电流保护。

传统电源保护方案通常采用普通二极管，但二极管在大电流应用中存在明显不足：

• 正向压降较高；
• 工作时会产生较多功率损耗；
• 长时间运行容易带来温升问题；
• 影响系统整体效率。

LM5050利用MOSFET低导通电阻的特点，让电源路径中的压降进一步降低，使其在服务器、电信设备、工业控制以及LED电源等应用中具有较高使用价值。

其主要作用包括：

• 实现多个电源之间的ORing连接；
• 防止输出端电流倒灌；
• 降低传统二极管带来的损耗。

在多路供电系统中，LM5050可以配合外部MOSFET构建冗余供电结构。当一路电源出现异常时，其他电源能够继续提供电能，提高系统供电连续性。

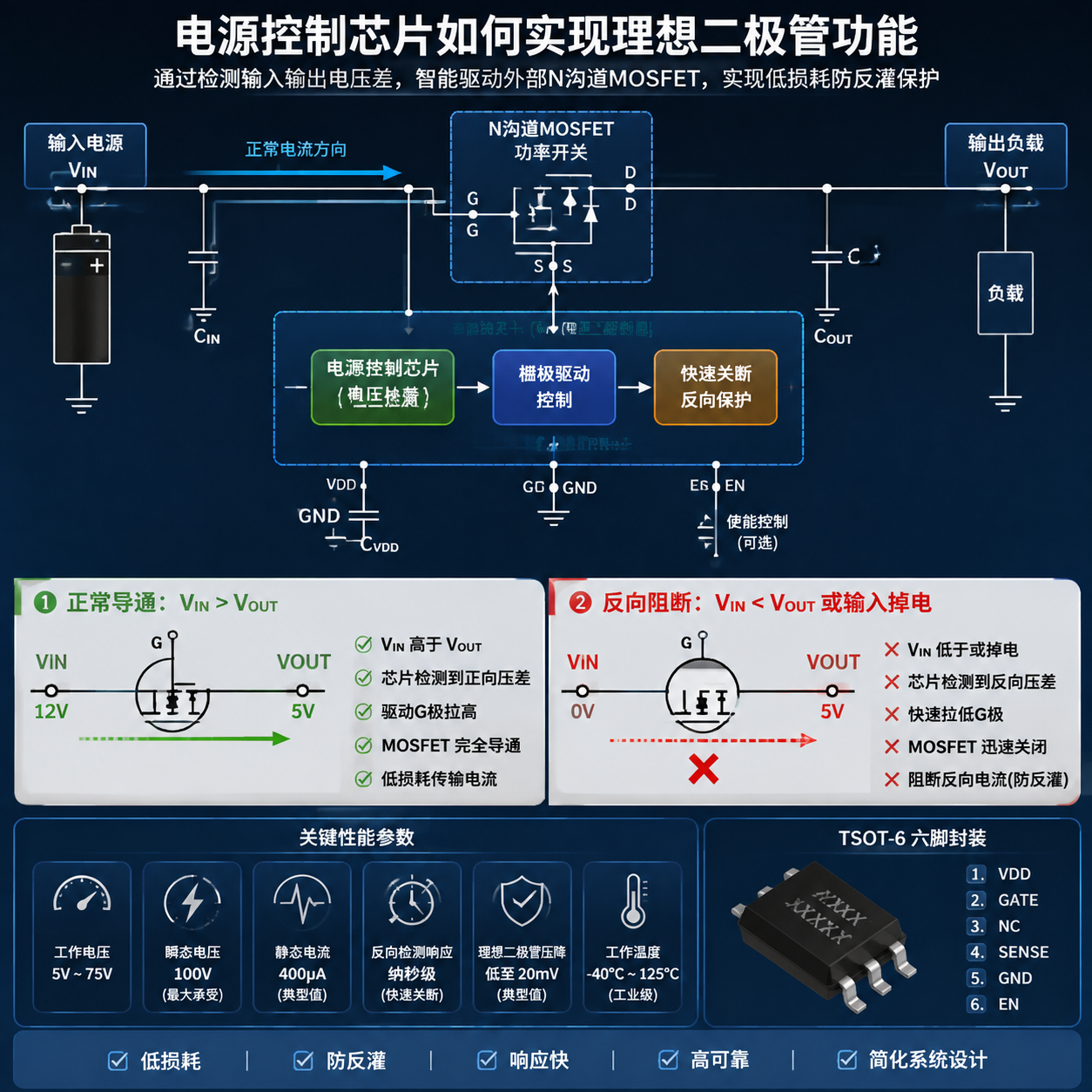

LM5050工作原理：如何实现理想二极管功能

LM5050的核心工作方式是检测MOSFET两端电压变化，并根据电流方向控制MOSFET导通或关闭。

检测输入输出电压状态

LM5050会持续监测输入端和输出端之间的电压关系。

当输入电压高于输出电压时：

• 芯片判断电流方向正常；
• 输出Gate驱动信号；
• 控制外部N沟道MOSFET开启。

此时电流可以通过MOSFET流向负载。

通过MOSFET降低电压损耗

N沟道MOSFET导通后，主要依靠低RDS(on)降低电流通过时的损耗。

相比普通二极管：

• MOSFET导通压降更低；
• 大电流环境下发热更少；
• 电源转换效率更高。

LM5050内部采用电荷泵驱动结构，为N沟道MOSFET提供足够的栅极驱动电压，使其能够稳定工作。

快速关闭反向电流

当输入电源掉电，而输出端仍存在电压时，可能出现电流反向流入输入端的问题。

这种情况可能造成：

• 多个电源之间相互影响；
• 电源模块异常；
• 系统供电不稳定。

LM5050能够检测反向电流趋势，并快速关闭MOSFET，从而降低反向供电风险。

LM5050设计重点并不在于直接承担大功率电流，而是通过控制外部MOSFET实现高效率电源保护。

LM5050主要技术参数

以下参数以LM5050-1系列为参考，实际项目设计时需要结合具体型号规格书确认。

电压设计需要关注什么

使用LM5050时，需要确认输入电压范围是否符合芯片要求。

实际应用中还需要考虑：

• 开机浪涌；
• 电源波动；
• 瞬态过压。

如果工作环境存在较大电压变化，应预留一定设计余量。

电流能力取决于外部MOSFET

LM5050本身主要负责控制，不承担主要电流。

系统实际承载能力通常取决于：

• MOSFET导通电阻；
• MOSFET耐压等级；
• 散热条件；
• PCB铜箔设计。

LM5050引脚定义与连接方式

LM5050常见采用6引脚封装，各引脚功能如下：

典型连接结构：

电源输入 → MOSFET → 输出负载

LM5050连接在MOSFET两端，通过检测输入输出状态控制MOSFET工作。

在冗余电源系统中，可以采用：

• 电源A + LM5050；
• 电源B + LM5050；

两路共同连接系统输出端，形成N+1供电结构。

LM5050-1和LM5050-2有什么区别

工程设计中，经常需要根据应用可靠性要求选择不同型号。

LM5050-1通常用于基础防反流和电源保护设计。

LM5050-2更适合需要状态监控的系统，例如工业设备或对运行连续性要求较高的应用。

具体选型时，应结合系统功能需求和规格书参数确认。

LM5050外部MOSFET选型方法

LM5050性能表现很大程度取决于外部MOSFET选择。

关注RDS(on)导通电阻

MOSFET导通电阻越低，电流通过时产生的损耗通常越小。

功耗计算：

功耗 = 电流² × 导通电阻

例如10A电流通过10mΩ MOSFET：

损耗约为1W。

相比普通二极管方案，低阻MOSFET能够减少大电流工作时的功率损耗。

确认VDS耐压等级

MOSFET耐压需要满足系统最高电压要求，同时考虑：

• 启动冲击；
• 电源浪涌；
• 异常状态。

匹配电流能力

选择MOSFET时，需要综合考虑：

• 连续工作电流；
• 峰值电流；
• 故障情况下的电流变化。

检查栅极参数

需要确认：

• MOSFET的VGS范围；
• 最大栅极耐压；
• LM5050驱动能力是否匹配。

注意散热设计

即使低阻MOSFET也会产生热量。

PCB设计时可以关注：

• 增加铜面积；
• 优化电流路径；
• 降低温升。

LM5050典型应用场景

冗余电源系统

LM5050常用于N+1电源架构。

例如服务器或工业设备中，多路电源需要同时连接负载：

• 正常状态下，各电源独立工作；
• 单路异常时自动隔离；
• 其他电源继续供电。

这种设计能够减少单点电源故障带来的影响。

数据中心设备

服务器和数据中心设备通常需要长时间运行，对电源效率和稳定性有较高要求。

LM5050配合低阻MOSFET，可以降低电源路径损耗。

工业控制设备

工业控制系统中的PLC、自动化设备、机器人控制器等，通常需要稳定连续供电。

LM5050可用于：

• 电源保护；
• 防止反向供电；
• 提升供电可靠性。

LED电源系统

LM5050也可用于LED相关电源设计，例如：

• LED驱动电源防反接；
• 多路LED电源并联；
• 高可靠照明系统。

深圳市恒彩电子有限公司关注LED光源及相关电子元器件应用，在LED灯珠、电源匹配以及光源方案方面提供相关支持。

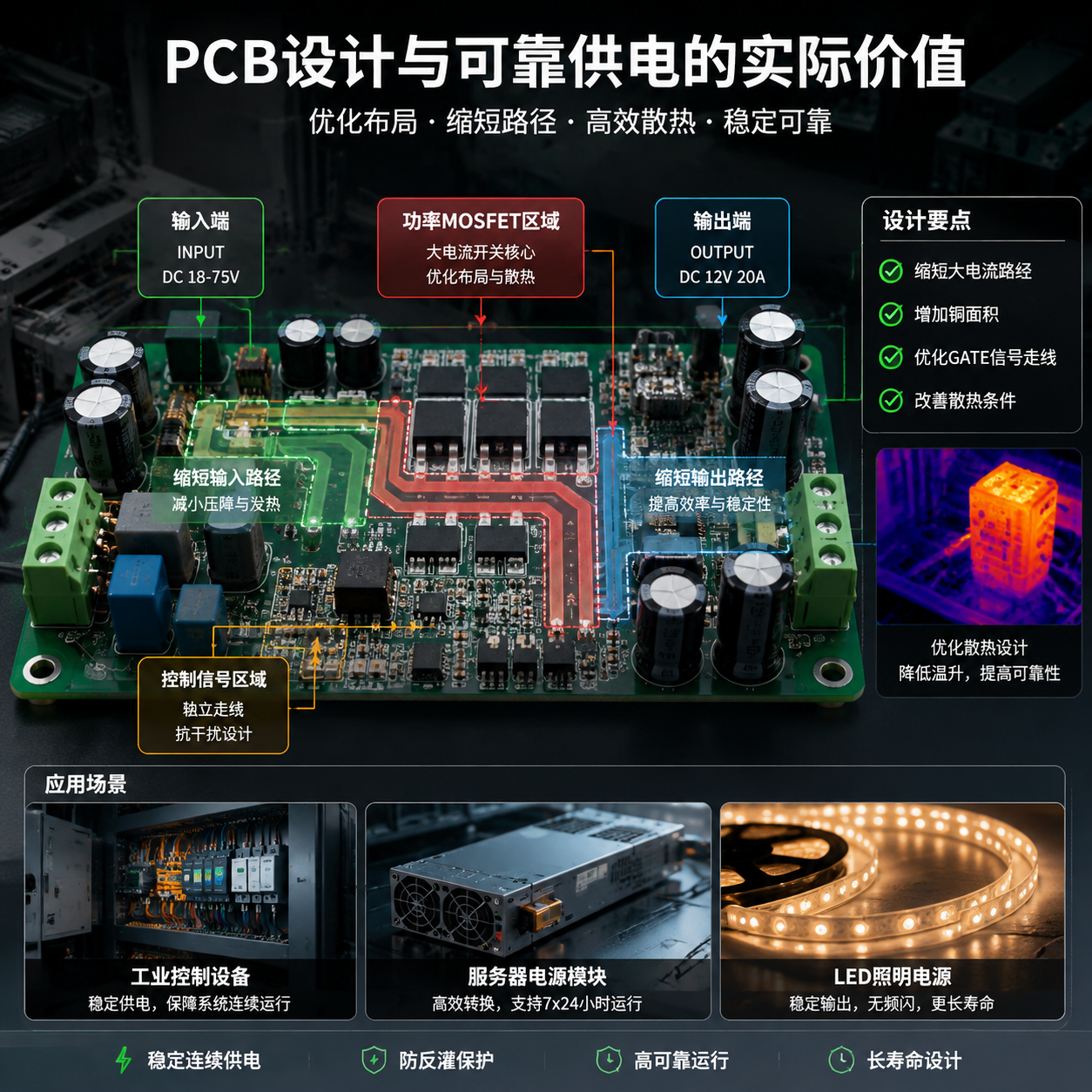

LM5050 PCB布局设计注意事项

合理的PCB布局会直接影响LM5050系统稳定性。

缩短大电流路径

输入、MOSFET和输出之间建议：

• 保持连接距离较短；
• 增加电流走线宽度；
• 减少回路面积。

这样可以降低线路损耗和寄生影响。

优化GATE信号走线

GATE属于控制信号，容易受到开关噪声影响。

布局时建议：

• 远离大电流区域；
• 减少信号路径长度；
• 注意接地设计。

设计输入输出滤波

根据系统需求，可增加：

• 输入电容；
• 输出滤波器件。

用于降低电压波动，提高电源稳定性。

LM5050常见问题排查

LM5050输出电压异常怎么办？

可能原因包括：

• MOSFET型号不匹配；
• GATE驱动异常；
• IN、OUT连接错误；
• PCB布局问题。

排查时可以检查：

1. 输入电压是否正常；
2. MOSFET栅极电压；
3. 输入输出电压差。

为什么会出现反向漏电？

常见原因：

• MOSFET关闭不完全；
• 器件参数不匹配；
• 电路连接错误。

需要确认MOSFET方向以及LM5050控制逻辑。

输出出现噪声如何处理？

可能因素：

• PCB走线不合理；
• GATE信号受到干扰；
• 滤波设计不足。

改善方式包括：

• 优化信号路径；
• 改善接地；
• 增加滤波措施。

LM5050与其他理想二极管控制器对比

不同控制器适用于不同设计需求。

LM5050主要面向成熟的电源保护和ORing应用。

LM5050使用设计需要关注哪些问题

LM5050能用于LED电源吗？

可以。LM5050可用于LED驱动电源中的防反接、多路供电以及高可靠照明系统设计。

LM5050最大电流是多少？

LM5050本身不直接决定系统最大电流，实际能力主要由外部MOSFET的导通电阻、电流规格和散热条件决定。

LM5050设计时最重要的参数是什么？

通常需要重点关注：

• 输入电压范围；
• MOSFET耐压和RDS(on)；
• 反向保护需求；
• PCB电流路径；
• 系统散热条件。

LM5050资料应该重点查看哪些内容？

工程设计时通常需要参考：

• LM5050 datasheet；
• 应用笔记；
• 评估板资料；
• 参考设计文件。

完整了解器件工作条件，有助于降低设计风险。
