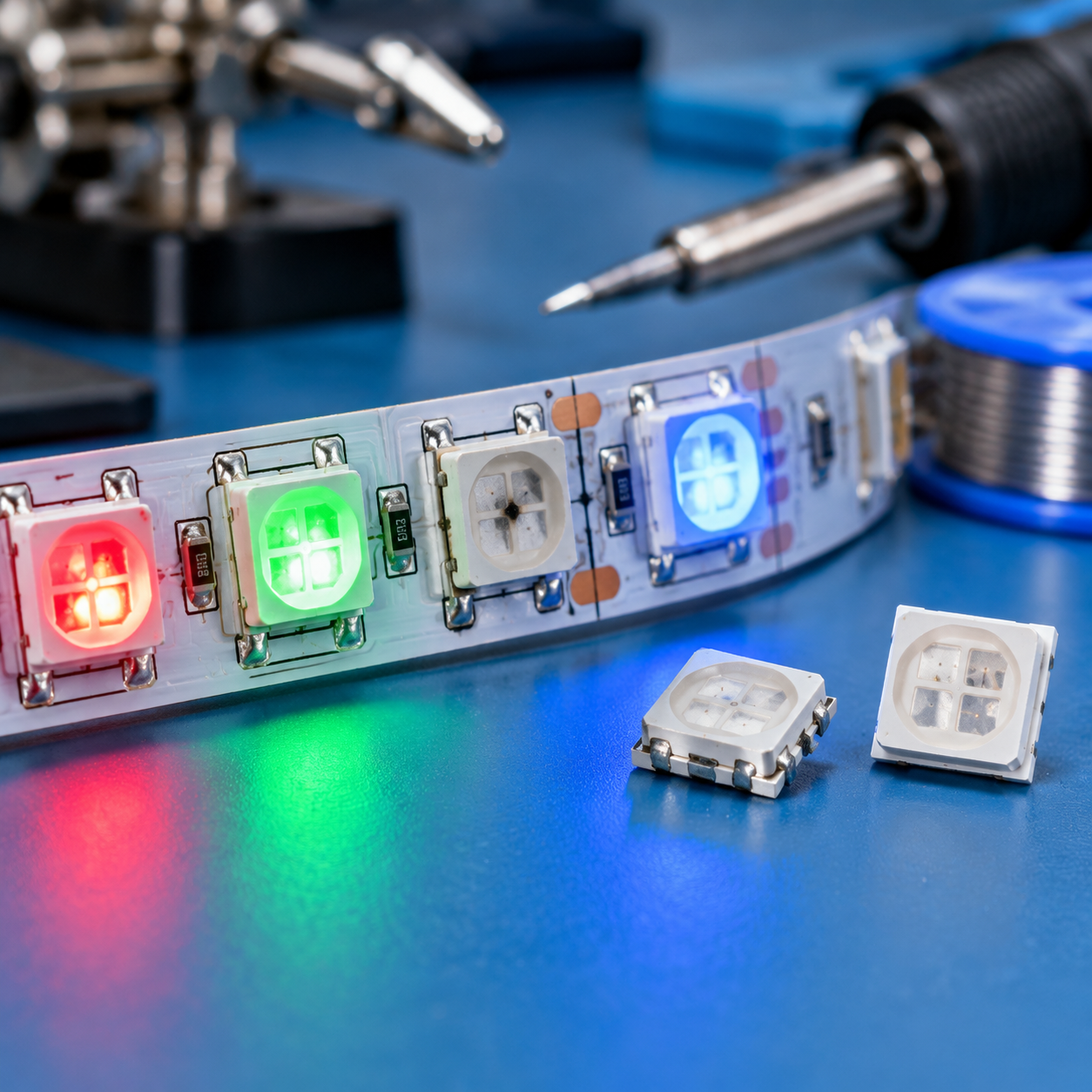

5050RGB 灯珠坏点更换(单颗维修与焊接故障排查指南)

5050 RGB灯珠出现坏点，并不意味着整条LED灯带都需要更换。如果故障仅集中在单颗灯珠，而且PCB焊盘和线路没有明显损坏，通常可以通过检测、拆卸和重新焊接的方式进行维修。

不过，单颗灯珠更换并不是简单地将旧灯珠取下，再安装一颗外观相同的新灯珠。维修前还需要确认封装尺寸、工作电压、电流、功率、正负极以及RGB通道定义。参数不匹配，即使焊接完成，也可能出现不亮、颜色异常或闪烁等问题。

一、如何判断5050 RGB灯珠是否真的损坏？

在进行灯珠更换之前，首先要确定故障位置。灯珠不亮不一定意味着内部LED芯片损坏，电源、控制器、线路和焊点异常，也可能产生类似现象。

1. 观察灯珠外观

肉眼检查是判断灯珠状态的初步方法。可以将故障灯珠与周围正常灯珠进行对比，重点观察封装表面和焊接位置。

常见异常包括：

• 表面出现黑点： 可能与内部过热或发光芯片损坏有关。
• 封装出现裂纹： 可能受到外力挤压、碰撞或热应力影响。
• 单颗完全不亮： 可能是芯片损坏、引脚虚焊或线路断开。
• 只有一种颜色不亮： 需要进一步检查对应的RGB发光通道。
• 亮度明显偏低： 可能与芯片老化、供电异常或接触不良有关。

需要注意，部分灯珠内部故障不会直接表现为外观损伤。即使表面没有黑点或裂纹，也不能完全排除芯片异常。

2. 使用万用表检测灯珠

万用表可以辅助判断灯珠是否存在电气故障。

检测前必须关闭电源，并确认电路已经断电。随后，根据具体灯珠的引脚定义，识别公共端以及R、G、B三个颜色通道。

检测时需要注意：

• 使用万用表二极管档。
• 根据厂家引脚图识别公共端。
• 分别检查红光、绿光和蓝光通道。
• 对比三个通道的测量表现。
• 必要时将灯珠与周围电路隔离，减少其他元件对检测结果的影响。

5050 RGB灯珠内部通常包含三个独立的发光芯片，不同颜色芯片的正向电压也有所区别。部分万用表无法提供足够的测试电压，因此不能只检测一个通道就判断整颗灯珠是否损坏。

3. 常见故障现象及处理方法

如果只有一颗灯珠异常，而其他位置工作正常，可以进一步考虑单颗维修。如果整段灯带同时出现故障，则需要先检查供电和线路。

二、更换5050 RGB灯珠前，需要确认哪些参数？

不同厂家生产的5050 RGB灯珠，即使外观相似，内部芯片、封装材料和引脚排列也可能不同。

因此，采购替换灯珠时，不能只看封装尺寸，还需要核对电气参数和光学性能。

1. 确认灯珠尺寸和封装规格

5050通常表示灯珠封装尺寸约为5.0mm×5.0mm，属于常见的SMD贴片LED封装类型。

更换前需要确认：

• 原灯珠是否为5050封装。
• 新灯珠的长、宽和高度是否匹配。
• PCB焊盘的数量及尺寸是否一致。
• 灯珠底部结构是否适合原安装位置。
• 封装透镜和出光方向是否符合使用要求。

灯珠内部通常由LED芯片、固晶材料、键合线、封装胶体和支架等组成。这些材料和结构会影响灯珠的发光效果、电气性能及散热表现。

即使封装尺寸相同，不同产品的亮度、颜色和使用表现也可能存在差异。

2. 确认工作电压、电流和功率

5050 RGB灯珠内部包含红、绿、蓝三个发光通道，每个通道都有相应的电气参数。

以上数据仅供选型参考，不代表所有5050 RGB灯珠的统一参数。实际更换时，应以原产品规格书为准。

功率同样需要关注。部分5050 RGB灯珠的额定功率约为0.2–0.3W，但不同芯片配置和驱动条件会造成差异，不能仅凭封装尺寸判断功率。

3. 确认灯珠引脚和正负极

5050 RGB灯珠常见的结构包括共阳和共阴两种。

• 共阳结构： 红、绿、蓝三个颜色通道共用正极，控制端通常通过负向驱动实现颜色调节。
• 共阴结构： 三个颜色通道共用负极，控制端通过正向驱动实现颜色调节。

不同型号的引脚排列也可能不同。安装前需要根据厂家提供的引脚图，确认公共端以及R、G、B三个通道的位置。

不能仅凭灯珠表面的缺口、圆点或外观位置判断正负极。错误安装可能导致灯珠无法正常点亮，甚至造成电路异常。

4. 5V和12V RGB灯带可以使用同一种灯珠吗？

5V和12V RGB灯带的主要区别在于整体供电方式、限流设计和电路分组结构。

12V灯带通常会根据电路设计，将多个LED及限流元件组成一个工作单元。5V灯带则可能采用不同的电路结构，部分产品还会使用集成控制芯片。

需要明确的是，灯带供电电压不等于单颗LED芯片的正向电压。

更换时仍然需要确认灯珠的额定电流、引脚定义和原有电路设计。如果无法确定型号，可以准备原灯珠照片、PCB照片和规格书，交由供应商协助核对。

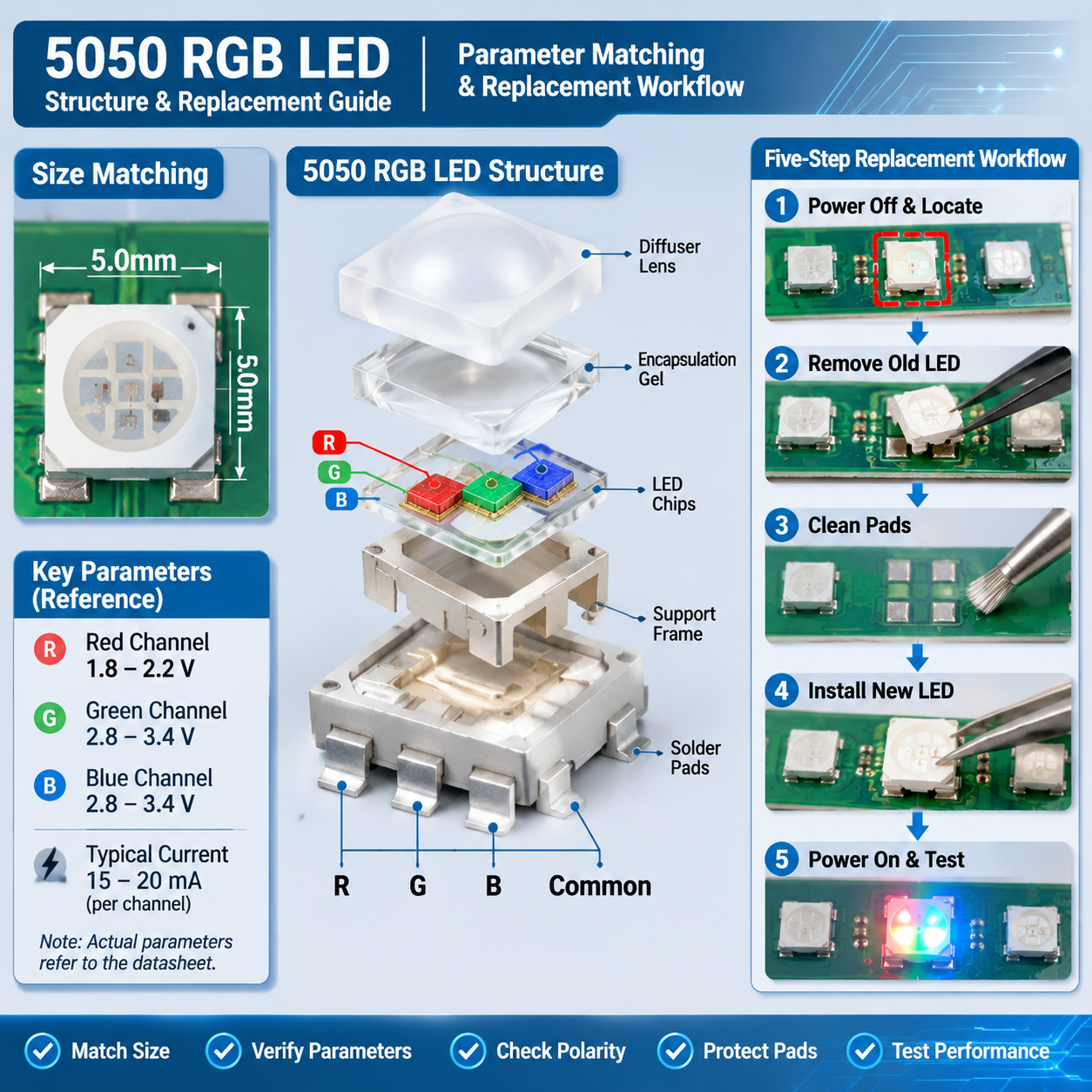

三、5050 RGB灯珠坏点更换的具体步骤

单颗灯珠维修需要按照规范的电子返修流程进行。操作重点是保护PCB焊盘、避免过热，并确保新灯珠的安装方向和RGB通道正确。

1. 准备维修工具

开始操作前，需要准备合适的维修工具和耗材。

工具需要保持清洁，焊头氧化、镊子尖端变形以及焊锡质量不稳定，都可能影响维修效果。

2. 第一步：断电并定位故障灯珠

维修前必须切断电源。对于带有控制器或储能元件的电路，还需要确认残余电压已经释放。

找到故障灯珠后，观察周围是否存在烧焦、变色或焊盘脱落现象。

建议在拆卸前拍摄原始安装位置，记录灯珠方向、引脚排列和周围线路情况，方便后续安装。

如果故障区域已经出现明显线路损伤，需要先判断PCB是否具备维修条件。

3. 第二步：拆除损坏的灯珠

拆卸5050 RGB灯珠时，需要使用适合贴片LED的返修设备。

操作温度和加热时间应根据灯珠规格书、PCB材料以及返修设备的工艺要求确定。

拆卸过程中需要避免：

• 强行拉扯尚未完全脱离焊盘的灯珠。
• 长时间集中加热同一个位置。
• 使用工具刮伤PCB表面。
• 让周围元件受到不必要的热冲击。

如果缺少贴片元件返修经验，建议交由专业电子维修人员操作。错误加热可能造成焊盘脱落，增加后续维修难度。

4. 第三步：清理焊盘并检查线路

旧灯珠拆除后，需要检查PCB焊盘状态，并清理残留焊锡。

重点检查以下位置：

• 焊盘是否脱落或翘起。
• 铜箔线路是否断裂。
• 相邻焊盘之间是否存在锡桥。
• PCB表面是否出现烧焦或变色。
• 是否存在残留助焊剂或其他污染物。

确认焊盘和线路状态正常后，再进行清洁和后续安装。

如果发现焊盘已经损坏，需要先评估线路修复方案，不能直接将新灯珠焊接在不完整的焊盘上。

5. 第四步：安装新的5050 RGB灯珠

安装前，需要再次核对新灯珠的型号、极性和引脚排列。

将新灯珠的引脚定义与原PCB焊盘进行对照，确认公共端位置，以及红、绿、蓝三个颜色通道是否对应。

安装时应保证灯珠平稳贴合焊盘。焊接工艺需要符合产品规格书要求，不能通过增加焊锡量来弥补焊盘不匹配的问题。

6. 第五步：通电测试更换效果

焊接完成后，不要立即通电。应先检查焊点和线路，确认没有明显锡桥、短路或其他损伤。

随后按照设备规定的供电条件进行测试。

建议重点检查：

1. 红色通道是否正常点亮。
2. 绿色通道是否正常点亮。
3. 蓝色通道是否正常点亮。
4. RGB混合颜色是否正常显示。
5. 亮度是否与周围灯珠接近。
6. 是否出现闪烁或异常发热。

焊接完成并不代表维修已经结束。只有电气连接、颜色表现和工作状态都符合要求，才能判断此次更换是否成功。

四、5050 RGB灯珠焊接时，需要注意哪些问题？

5050 RGB灯珠内部包含精密发光芯片和电气连接结构。焊接过程中，如果温度过高或加热时间过长，可能损伤封装材料和内部连接。

1. 合理控制焊接温度和时间

不同灯珠型号的耐热能力和返修要求可能不同。手工返修与自动回流焊也属于不同工艺，不能直接使用同一套温度参数。

手工返修时需要注意：

• 使用温度可控的焊接设备。
• 避免长时间加热同一个焊点。
• 根据焊盘大小选择合适的焊头。
• 使用适量助焊剂。
• 遵循灯珠规格书中的返修要求。

如果需要批量更换，应建立统一的返修工艺，并通过样品确认焊接质量。

2. 做好防静电保护

LED芯片属于对静电较敏感的电子元件。静电放电可能造成芯片性能下降，部分损伤也不一定会立即表现为完全不亮。

维修区域应配备符合要求的防静电工作台和接地设备。操作人员可以使用防静电手环，并定期检查接地状态。

镊子、吸嘴和其他接触工具也应符合电子元件的防静电要求，尽量避免直接触碰灯珠的敏感部位。

3. 避免常见焊接错误

另外，还需要关注灯珠封装材料。封装胶体需要兼顾透光、耐热和防护性能，受到不合理的高温影响后，可能出现变色或性能变化。

可靠的返修工艺需要同时保护LED芯片、支架、键合线和封装胶体。

五、5050 RGB灯珠更换后还是不亮？常见问题排查

更换后仍然不亮，不一定意味着新灯珠本身存在问题。安装方向、焊点质量和原有电路故障，都可能造成相同现象。

1. 新灯珠安装后完全不亮怎么办？

可以从以下几个方面检查：

• 检查灯珠极性： 确认共阳或共阴结构与原电路一致。
• 检查引脚排列： 确认公共端和三个颜色通道没有接错。
• 检查焊点： 查看是否存在虚焊、漏焊或锡桥。
• 检查PCB线路： 确认铜箔和焊盘之间连接正常。
• 检查电源： 确认供电和控制器输出符合电路要求。

如果上述检查没有发现异常，可以进一步使用万用表检测线路通断和电气状态。

2. 更换后只有红色、绿色或蓝色不亮怎么办？

这种情况通常与对应颜色通道有关。

5050 RGB灯珠内部包含三个独立发光芯片。红色正常但蓝色不亮，可能是蓝光芯片损坏，也可能是蓝色通道引脚虚焊或PCB线路断开。

建议逐个核对R、G、B通道的引脚定义，同时检查控制器是否能够正常输出对应通道的信号。

3. 更换后灯珠颜色与其他灯珠不一致怎么办？

如果新灯珠能够正常点亮，但颜色明显不同，可以检查：

• 新旧灯珠的色度参数是否存在差异。
• 不同RGB通道的工作电流是否一致。
• 新旧灯珠是否采用不同芯片或封装方案。
• 灯珠是否来自不同生产批次。
• 控制器的颜色输出比例是否发生变化。

对于广告标识、装饰灯带和商业照明等对颜色一致性有要求的应用，建议优先选择同型号、同批次且经过参数确认的替换产品。

4. 更换后灯珠为什么会闪烁？

灯珠闪烁可能与供电、控制器和连接位置有关。

如果整段灯带同时闪烁，需要检查电源输出和控制器工作状态。

如果只有更换位置闪烁，则应重点检查焊点、焊盘和局部线路。

另外，灯带长度较长时，供电线路电阻可能造成末端压降，影响灯珠正常工作。此时需要检查整体供电设计，而不是反复更换单颗灯珠。

六、单颗5050 RGB灯珠更换，还是整段灯带更换？

发现坏点后，需要根据故障范围决定维修方式。单颗更换能够保留原有灯带，但需要一定的焊接技术。整段更换相对直接，不过可能产生更高的材料和安装成本。

两种维修方式的区别

什么情况下适合单颗更换？

如果只有一颗5050 RGB灯珠损坏，而且周围线路、焊盘和其他灯珠工作正常，可以考虑单颗更换。

这种方式能够减少材料浪费，也能保留原有安装结构。

对于已经安装在广告字、灯槽或装饰结构中的灯带，单颗维修还可以减少拆卸工作。

什么情况下适合更换整段灯带？

如果出现多颗灯珠损坏、铜箔线路老化、焊盘严重脱落或灯带整体性能下降，整段更换可能更加合适。

如果同一段灯带频繁出现坏点，还需要检查原有供电、安装环境和散热条件。只更换损坏灯珠，可能无法解决反复故障的根本原因。

七、如何减少5050 RGB灯珠坏点？日常使用注意事项

灯珠损坏后可以进行维修，但长期稳定运行还需要关注安装和使用环境。

合理的电气设计、散热条件和产品选型，有助于减少常见故障。

1. 使用匹配的电源和控制器

电源和控制器需要符合灯带的额定电压、电流及功率要求。

不要随意提高供电电压，也不要让RGB通道长期超过额定电流。

对于较长的灯带，还需要考虑供电线路的压降。合理安排供电位置，有助于减少末端电压不足和亮度不一致的问题。

2. 保持良好的散热条件

LED工作时会产生热量。虽然LED具有较高的发光效率，但芯片和电路仍然需要适当散热。

安装灯带时，应避免长期处于高温、密闭和不通风的环境。

铝型材、散热基板及合理的安装间距，都可能改善整体散热条件。

3. 正确安装LED灯带

灯带安装过程中，需要避免过度弯折、拉扯和挤压。

特别是在转角和连接位置，不要让机械应力集中在灯珠和焊盘附近。

裁剪灯带时，应按照产品标记的裁剪位置操作，避免损伤电路。

4. 选择参数稳定的5050 RGB灯珠

采购灯珠时，不能只关注价格和封装尺寸，还需要了解：

• LED芯片来源及配置。
• 支架材料和封装胶体。
• 额定电压与工作电流。
• RGB通道及引脚定义。
• 焊接性能和光电参数。
• 产品规格书及检测要求。

完整的产品规格信息有助于确认替换型号是否符合实际应用需求。

5. 定期检查灯带和连接位置

长期使用的灯带需要关注接插件、焊点和线路状态。

发现氧化、松动、变色或局部发热时，应及时检查。

对于商业照明和工程项目，可以建立定期巡检记录，记录故障位置、灯珠批次和使用环境，以便判断故障是否具有重复性。

八、5050 RGB LED灯珠的生产工艺与产品选型

采购5050 RGB LED灯珠时，除了关注封装尺寸和电气参数，还需要了解封装工艺、生产稳定性和技术支持能力。

对于维修替换和批量采购项目，清晰的产品规格信息能够帮助客户完成型号确认。

1. LED封装工艺影响产品表现

LED封装并不只是将芯片固定在支架上。固晶、焊线、封装、分光分色和可靠性检测，都会影响最终产品的表现。

对于5050 RGB灯珠，三个颜色通道的参数匹配尤其重要。封装过程中的材料选择和工艺控制，也会影响产品的一致性。

2. 自动化生产设备与品质检测

LED封装生产需要控制多个关键环节。自动化生产设备能够帮助提高生产过程的一致性，并减少人为操作带来的差异。

生产企业还需要通过相应的检测流程，对产品的外观、电气性能和光学表现进行检查。

对于需要持续采购的客户，生产过程的稳定性也是供应商评估的重要因素。

3. 常见LED灯珠产品系列

不同封装形式适用于不同的照明和显示需求，常见产品包括：

• SMD2835系列。
• EMC3030系列。
• SMD5050系列。
• SMD3528系列。
• 3433系列。
• 1–5W陶瓷系列。
• RGB、RGBW及多种彩色LED系列。
• 高显指及全光谱系列。

客户可以根据安装空间、工作电流、发光颜色和散热条件进行选型。

4. 不同应用场景需要不同的选型标准

5050 RGB灯珠常用于商业照明、广告标识、景观装饰和LED灯带等场景。

不同应用对颜色、亮度、发光角度和使用寿命的要求并不相同。

如果用于替换旧灯珠，建议提前准备原型号、实物照片和PCB焊盘信息，以便确认新产品能否直接替换。

5. 产品研发与技术支持

恒彩电子核心团队拥有近二十年的LED封装技术背景，并有来自国内光学研究院的技术骨干。

企业具备LED产品研发、生产与销售一体化能力，产品涵盖多种封装形式及RGB、RGBW等彩色LED系列，并配备自动化生产设备和独立实验室。

对于需要确认5050 RGB灯珠参数的采购项目，可以结合原灯珠照片、规格书和应用电路信息进行型号核对。批量采购还应关注产品批次一致性、检测要求和交付条件。

产品信息可通过官方网站 https://www.h-cled.com/ 了解。

九、5050 RGB灯珠坏点更换常见问题（FAQ）

1. 5050 RGB灯珠坏了可以只换一颗吗？

可以。如果只是单颗灯珠损坏，而且PCB焊盘和线路完好，通常可以单独更换。更换前需要确认封装尺寸、引脚排列和电气参数。

2. 5050 RGB灯珠的引脚图怎么看？

需要先确认灯珠的具体型号，再查看厂家提供的引脚图。根据图纸识别公共端以及R、G、B三个颜色通道，不能只凭灯珠外观判断引脚位置。

3. 5050 RGB灯珠工作电压是多少？

不同颜色的LED芯片具有不同的正向电压。红光通常约为1.8–2.2V，绿光和蓝光通常约为2.8–3.4V。具体数值需要以产品规格书为准。

4. 5050 RGB灯珠一颗多少瓦？

不同型号的额定功率不同。部分常见产品约为0.2–0.3W，但不能将这个范围视为所有5050 RGB灯珠的统一标准。实际功率取决于芯片配置和额定工作条件。

5. 5050 RGB灯珠可以用普通烙铁更换吗？

可以进行手工返修，但需要使用温度可控的焊接工具，并按照产品工艺要求控制热量。操作时还要保护PCB焊盘，避免长时间加热造成损坏。

6. 5050 RGB灯珠更换后颜色不对是什么原因？

常见原因包括RGB引脚对应错误、灯珠极性不匹配、不同批次色度存在差异，以及控制器输出异常。建议分别检查三个颜色通道。

7. 5V和12V的5050 RGB灯带有什么区别？

主要区别在整体供电方式、限流设计和灯带电路结构。替换单颗灯珠时，仍然需要确认具体封装、芯片参数和电气连接方式。

8. 如何购买合适的5050 RGB替换灯珠？

建议准备原灯珠型号、规格书、实物照片和应用电路信息。采购前还需要核对封装尺寸、工作电流、正向电压、极性和RGB通道，避免型号不匹配。

十、5050 RGB灯珠坏点维修的关键是什么？

5050 RGB灯珠出现坏点，不一定需要更换整条LED灯带。对于PCB焊盘和线路完好的单点故障，单颗更换是一种可行的维修方式。

整个维修过程需要重点关注三个方面：

• 故障判断： 区分芯片损坏、虚焊、线路异常和供电问题。
• 参数匹配： 确认封装尺寸、电压、电流、功率、极性及RGB通道。
• 焊接质量： 控制返修热量，保护焊盘，并做好防静电处理。

更换完成后，还需要分别测试红、绿、蓝三个通道，并检查混合颜色、亮度和工作稳定性。

对于批量替换和长期采购项目，除了确认单颗灯珠能否正常工作，还应关注新旧产品的光色一致性、封装工艺和批次稳定性。只有从故障原因、产品选型和维修质量几个方面综合考虑，才能减少重复维修，让LED灯带保持正常运行。
