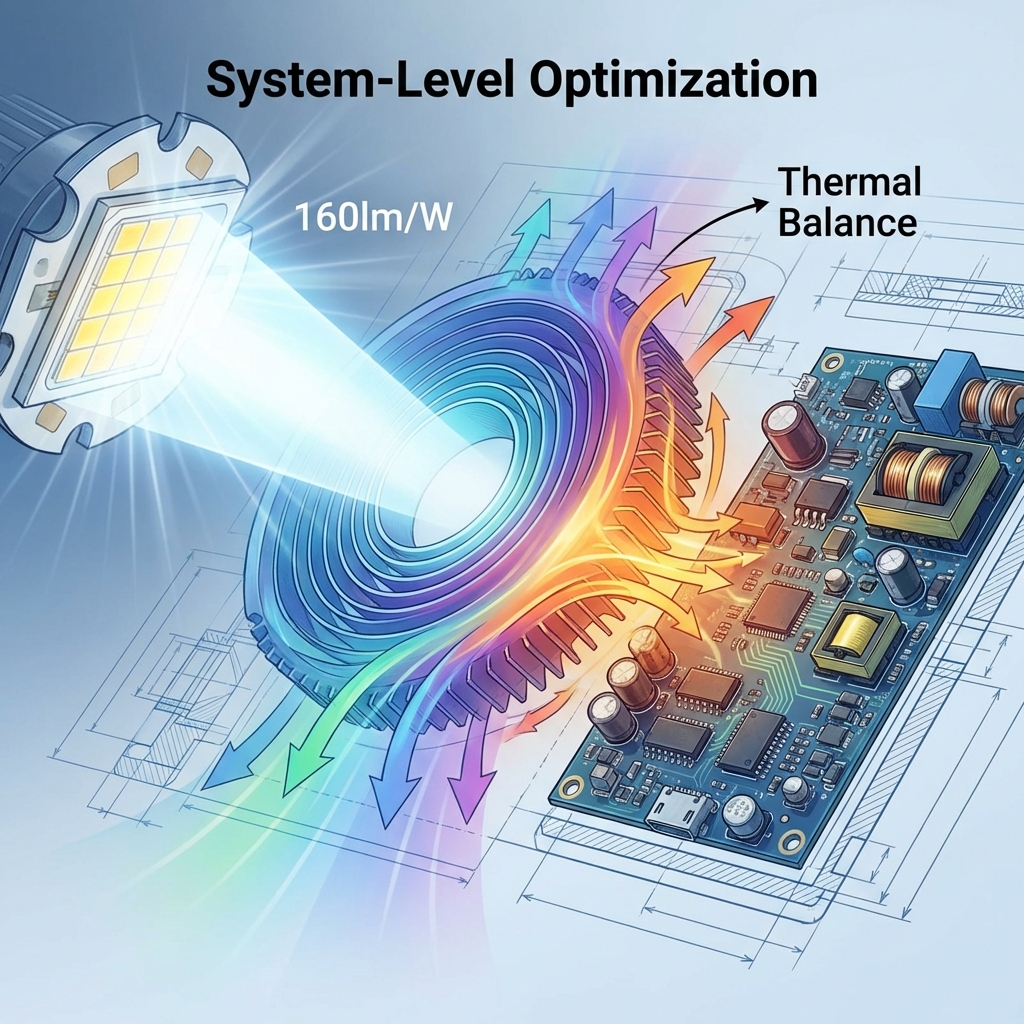

高功率LED设计的核心在于系统级的热平衡与电光转换效率优化。这不仅仅是选择一个大电流的芯片，而是需要构建一个从芯片结温控制、PCB基板散热、高功率因数驱动电源匹配，到二次光学透镜选型的完整生态系统。成功的设计能够确保LED在长时间运行下保持高光通量维持率，同时满足严格的能效标准。
作为一个在这个行业摸爬滚打多年的从业者，我见过太多初学者犯同样的错误：过分关注芯片的初始亮度，却忽视了散热路径的设计。记得有一次在实验室，我们测试一款客户自设计的路灯模组，虽然选用了顶级的芯片，但因为PCB基板的导热系数不够，不到两小时结温就突破了120℃，光衰肉眼可见。这次经历再次提醒我，好的LED设计，其实是一场与“热”的博弈。
在开始深入技术细节之前，这里有几个关键要点能帮你快速理清思路：
- 散热是第一要务：结温（Tj）每上升10℃，LED寿命通常会减半。
- 驱动匹配至关重要：恒流驱动比恒压驱动更适合大功率应用，且必须关注功率因数（PF）。
- 封装决定上限：EMC和陶瓷封装在耐高温和抗黄化性能上远优于传统PPA材料。
- 光学不能忽视：透镜与反光杯的搭配直接决定了光斑质量和应用场景。
- 测试标准要严苛：LM-80和TM-21报告是评估长期可靠性的唯一硬指标。
什么是高功率LED？核心定义与技术参数详解
很多人容易混淆“高亮型LED”和“高功率LED”这两个概念。简单来说，高功率LED（High Power LED）通常指单颗驱动电流在350mA以上，功率在1W及以上的LED光源。而高亮型LED可能只是亮度较高，但功率较小，比如常见的指示灯或小功率背光。
在2026年的技术语境下，高功率LED已经不仅仅是“大电流”的代名词，它更多代表着高光密度和极限工况下的稳定性。
关键性能指标解析
设计高功率LED产品时，你需要死盯着这三个参数：
- 光通量（Lumen）：这是最直观的亮度指标，但不要只看初始值，要看热态光通量（Hot Lumen）。
- 发光效率（lm/W）：现在主流的高效LED量产水平已经突破160-180lm/W。
- 热阻（Rth）：这是热量从芯片传导到基板的阻力，数值越低越好。
2024年美国能源部（DOE）的报告指出，高效LED灯具的能效比传统灯泡高出70%以上，且在散热设计得当的情况下，使用寿命可轻松达到50,000小时。
大功率LED的工作特性
高功率LED是一个非线性元件。电压的微小变化会导致电流的巨大波动。这就解释了为什么我们不能像对待普通电阻负载那样对待它。
- 电压特性：随着温度升高，LED的正向电压（Vf）会下降。如果你使用恒压源，电压不变而Vf下降，电流就会飙升，导致“热失控”，最终烧毁芯片。
- 电流特性：光输出与电流基本成正比，但在大电流下会出现“光效下降（Droop）”效应。
了解这些原理，是你进行后续散热和电路设计的基础。
高功率LED设计的核心挑战：热管理与散热技术
如果让我给高功率LED设计排个优先级，散热设计绝对是No.1。热量是LED的头号杀手。对于大功率产品，比如我们恒彩电子生产的1-5W陶瓷系列，如果热量散不出去，不仅亮度会骤降，色温也会发生漂移（通常是变蓝）。

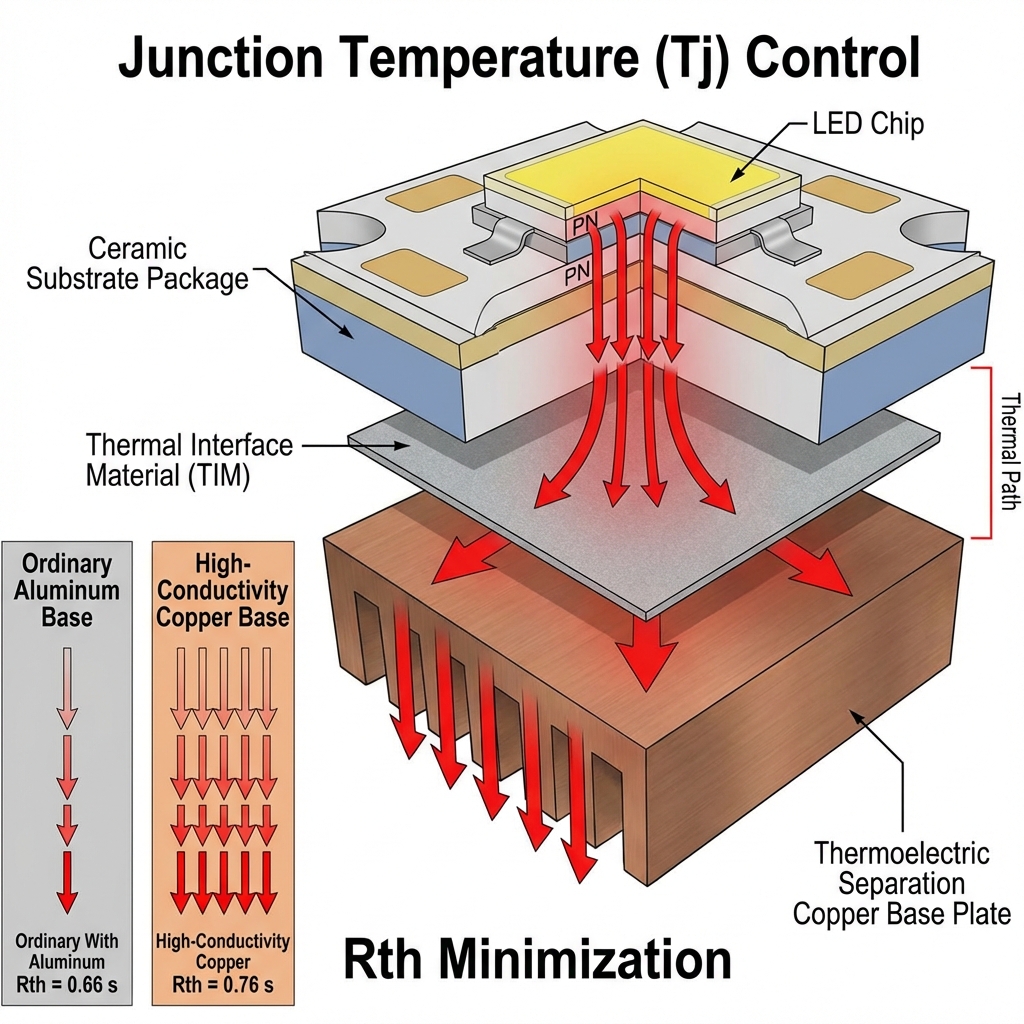

结温（Tj）的生死线
结温是指LED芯片PN结的温度。由于无法直接测量，我们通常通过引脚温度和热阻来推算。
$$ Tj = Ts + (P \times Rth) $$
其中，$Ts$是焊点温度，$P$是功率，$Rth$是热阻。你的设计目标，就是尽量压低$Ts$。
PCB基板材料的选择：铝基板 vs. 铜基板
在以前，普通的FR4玻纤板还能凑合用，但在高功率时代，它已经是过去式了。
- 铝基板（MCPCB）：这是目前性价比最高的选择。它利用铝材良好的导热性，能快速将热量传导出去。适用于大多数1W-3W的LED应用。
- 铜基板：如果你的设计涉及极高功率密度（比如车灯或舞台灯），铜基板是更好的选择。铜的导热系数约为390 W/(m·K)，是铝（约200 W/(m·K)）的近两倍。
- 热电分离技术：这是高端设计的标配。它让LED的散热焊盘直接与基板金属接触，中间没有绝缘层阻隔，热阻极低。
散热器与热界面材料（TIM）
很多人忽略了TIM（导热硅脂或导热垫）的重要性。即使散热器再大，如果PCB和散热器之间有微小的空气隙，热量也会堵在那里。
行业专家建议：TIM层越薄越好，厚度最好控制在0.1mm-0.2mm之间。过厚的导热硅脂反而会成为热阻层，阻碍散热。
表1：常见PCB基板导热性能对比
| 基板类型 | 导热系数 (W/m·K) | 适用场景 | 成本 |
|---|---|---|---|
| FR-4 玻纤板 | 0.2 - 0.4 | 小功率指示灯，<0.5W | 低 |
| 普通铝基板 | 1.0 - 2.0 | 室内照明，1W-3W | 中 |
| 高导热铝基板 | 3.0 - 5.0 | 路灯、工矿灯，>3W | 中高 |
| 铜基板 (热电分离) | > 380 | 汽车大灯、UV固化 | 高 |

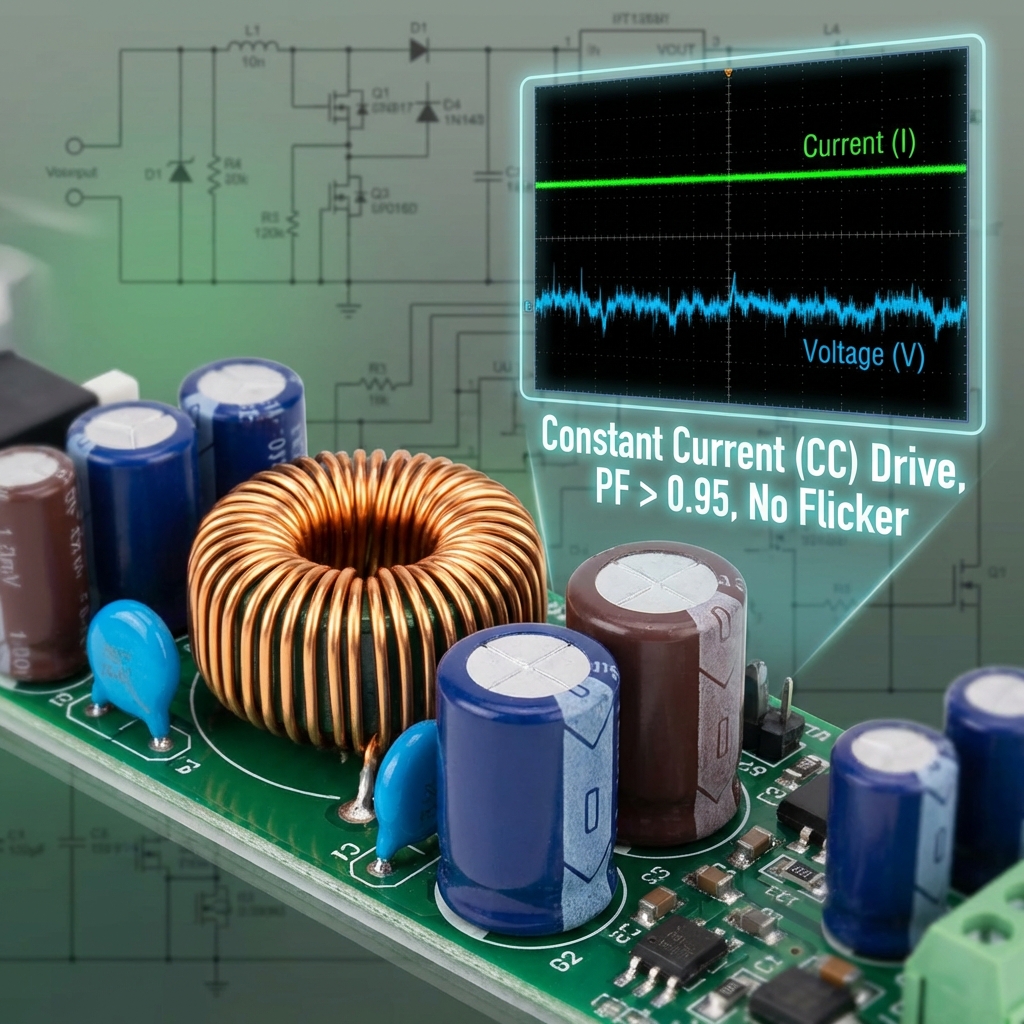

高功率LED驱动电源选择与电路优化
搞定了散热，接下来就是让心脏跳动起来——驱动电源。一个糟糕的驱动电源，能毁掉最完美的LED灯珠。
恒流 vs. 恒压：为什么必须选恒流？
我在前面提到过LED的非线性特征。为了保证亮度的稳定和芯片的安全，恒流驱动（Constant Current）是高功率LED设计的唯一正解。
恒流电源能根据LED的Vf变化自动调整输出电压，始终锁定电流值。这不仅避免了热失控，还能保证每颗LED的亮度一致，不会出现“这颗亮，那颗暗”的尴尬情况。
提高LED功率因数（PF）
对于商业照明和工业照明，功率因数是一个硬指标。低PF值会对电网造成污染，甚至遭到电力公司的罚款。
- 被动PFC：结构简单，成本低，但PF值通常只能做到0.7-0.9，且体积较大。
- 主动PFC：这是高功率LED驱动的主流。通过专用的IC控制，PF值可以轻松达到0.95甚至0.99，总谐波失真（THD）也能控制在10%以下。
调光与频闪控制
现在用户对光品质的要求越来越高，“无频闪”几乎成了标配。
低频PWM调光虽然简单，但容易导致肉眼可见的闪烁或摄像机下的波纹。模拟调光（CCR）或者高频PWM调光是更好的选择。特别是在设计室内大功率照明时，一定要选择输出纹波电流低的驱动方案。
数据显示，LED驱动电源市场在2024年保持了5%的增长，其中大功率、高PF值、智能调光的驱动电源需求最为强劲，这也印证了市场对高品质光源的追求。
主流高功率LED封装形式与材料特性分析
不同的应用场景需要不同的“战衣”。封装形式直接决定了LED的物理强度、耐热性和出光方式。
EMC3030 vs. 陶瓷封装
在恒彩电子的产品线中，我们明显感觉到EMC和陶瓷封装的需求在激增。
- EMC (Epoxy Molding Compound) 3030：这种材料具有极高的耐热性和抗紫外线能力。传统的PPA支架在高温下容易发黄，导致光衰。而EMC支架就像给LED穿上了一层耐高温的“铠甲”，非常适合路灯、投光灯等户外高功率应用。
- 陶瓷基板封装（如3535系列）：这是“贵族”配置。陶瓷的热膨胀系数与芯片非常接近，热应力极小，可靠性极高。它通常用于对寿命要求极高、环境极其恶劣的场合。
关于SMD2835的误区
虽然SMD2835常被视为中功率器件，但随着技术的进步，现在的2835（特别是PCT或EMC材质）也可以承载较高的功率。通过优化支架设计，它的散热面（Heat Sink Pad）更大，在性价比要求较高的项目中，是替代部分大功率灯珠的聪明选择。
想要深入了解这些封装是如何一步一步制造出来的，以及为什么封装工艺对寿命影响这么大，可以看看我们的这篇技术详解：LED灯珠生产流程全解析：从芯片封装到成品测试的技术详解 (2026)。你会发现，从固晶到焊线，每一个微小的步骤都在定义最终产品的品质。
提升高功率LED系统可靠性的测试与验证标准
设计完成了，怎么证明它能用5万小时？靠嘴说是不行的，必须靠数据。
LM-80与TM-21：寿命的身份证
- LM-80：这是一份测试报告。它记录了LED光源在特定温度（如55℃、85℃）下点亮6000小时后的光通量维持率。
- TM-21：这是一个计算方法。它基于LM-80的数据，推算出LED在几万小时后的寿命（L70寿命，即亮度衰减到70%的时间）。
采购高功率LED时，如果供应商拿不出LM-80报告，那就要打个大大的问号了。
防水防尘（IP等级）
对于大功率户外灯具，IP65是起步价，IP67是优选。
设计要点不仅仅是加胶圈，更要注意“呼吸孔”的设计。灯具工作时内部发热空气膨胀，熄灯后冷却收缩，会产生负压吸入湿气。使用防水透气阀（ePTFE膜）可以平衡内外压力，同时阻挡水汽进入。
高功率LED设计常见问题解答
Q：高功率LED设计中导致光衰过快的主要原因是什么？A：90%的原因是散热不良。可能是散热器面积不够，或者PCB与散热器之间的接触不好（比如硅脂涂太厚或螺丝没锁紧）。另外，使用了劣质的封装材料（如不耐高温的胶水）也会导致快速光衰。
Q：如何计算高功率LED所需的散热器面积？A：这是一个经验公式结合仿真计算的过程。一般经验值是：每1W功率大约需要50-80平方厘米的有效散热面积（针对自然对流）。当然，这取决于环境温度和散热器的形状设计。
Q：选择驱动电源时，功率余量应该预留多少？A：千万不要满载运行。建议预留20%-30%的余量。例如，如果你设计的灯具总功率是100W，建议选择120W-150W的驱动电源。这样电源工作在非极限状态，发热更小，寿命更长。
Q：高功率LED是否适合所有类型的照明应用？A：不一定。对于需要柔和、均匀光线的室内居家照明，由于大功率LED眩光较重，可能不是最佳选择，或者需要配合复杂的导光板使用。它更适合路灯、工矿灯、车灯等硬核场景。
站在2026年的时间节点，高功率LED设计已经不再是单纯的硬件堆砌，而是一门融合了热学、光学和电子学的精密艺术。从恒彩电子近二十年的封装经验来看，真正优秀的产品，往往是在细节上做到了极致——无论是PCB上的一层薄薄导热胶，还是驱动电源里的一颗高品质电容。希望这份指南能为你的下一个爆款产品设计提供坚实的理论支持。
