所谓LED混色与电流的曲线图，并不只是一张单一的图表，而是指在工程设计中，用来描述不同颜色（如红、绿、蓝）LED在不同驱动电流下，其正向电压（Vf）、光通量（Φv）以及色坐标（CIE x,y）三者之间动态变化关系的组合图表。对于B2B工程师而言，看懂这套曲线是解决RGB混色不均匀、白光漂移以及批次一致性问题的关键钥匙。只有掌握了电流变化对色区漂移的非线性影响，才能设计出真正稳定的照明或显示系统。
我在恒彩电子工作的这些年里，见过太多初级工程师因为忽视了“不同颜色LED电压电流差异”，导致做出来的灯具样品完美，一量产就出现严重的色差投诉。很多人以为把RGB电流设成一样就行，或者单纯靠PWM占空比计算，结果实际出来的“白光”不是偏粉就是偏绿。
其实，真正的高手在设计混色方案时，都会重点关注以下几个核心要素：
- V-I 特性差异：红光和蓝光的启动电压截然不同，不能共用电压源。
- 电流-色度漂移：电流大小不仅改变亮度，还会让色坐标发生微小位移。
- 热效应：大电流导致结温升高，进而影响波长，这是混色不稳的隐形杀手。
- 色区（Binning）：源头灯珠的SDCM（色容差）决定了混色的上限。
- 非线性校正：通过曲线数据对控制算法进行补偿。
- 测试验证：必须依赖积分球和高精度分光仪实测数据。
为什么“LED混色与电流的曲线图”是光色一致性的核心？
在单色LED应用中，我们通常只关心亮度够不够。但在RGB或RGBW混色系统中，光色一致性是生命线。
当我们将红、绿、蓝三色光混合成白光时，任何一个通道的细微波动都会被放大。如果你只看电流和亮度的关系，就会掉进陷阱。因为LED是非线性器件，电流增加一倍，亮度不一定刚好增加一倍，更要命的是，发光波长也会随电流和温度漂移。
行业专家指出：在精密混色应用中，忽略电流对主波长的漂移影响（Dominant Wavelength Shift），是导致高端商业照明项目验收失败的主要技术原因之一。
所以，我们需要一套完整的曲线图来“锁定”这些变化。这不仅是画个图那么简单，而是要建立一个数学模型，告诉控制器：当我要输出4000K色温时，R、G、B各路到底需要多少毫安的电流，而不是凭感觉瞎猜。
底层逻辑：不同颜色LED电压电流特性差异详解
要搞定混色，首先得承认“生而不同”。不同颜色的LED，其半导体材料的带隙能量不同，直接导致了它们电气特性的巨大差异。

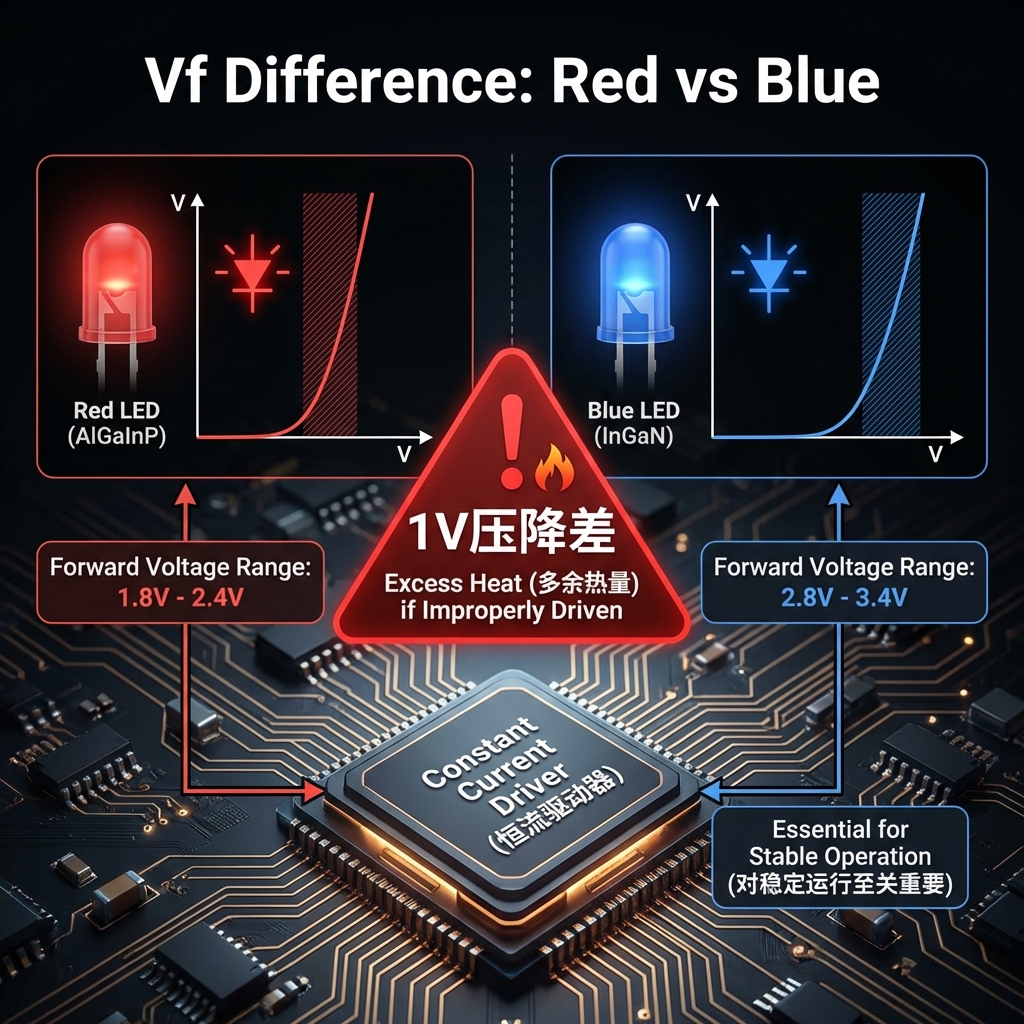

最典型的就是不同颜色的LED电压电流差异。红光和黄光通常使用AlGaInP材料，而蓝光、绿光和白光则基于InGaN材料。这种物理材质的区别，意味着你在设计驱动电路时，绝对不能“一视同仁”。
来看看这组典型的电压数据对比，这是我们实验室常测的范围：
2025年典型LED正向电压(Vf)范围参考表
| LED 颜色 | 典型材料 | 开启电压 (V) | 推荐工作电压区间 (V) @20mA | 备注 |
|---|---|---|---|---|
| 红色 (Red) | AlGaInP | ~1.6 | 1.8 – 2.4 | 电压最低，对温度最敏感 |
| 黄色 (Yellow) | AlGaInP | ~1.7 | 1.8 – 2.4 | 与红光特性接近 |
| 绿色 (Green) | InGaN | ~2.5 | 2.8 – 3.4 | 电压较高，光效提升空间大 |
| 蓝色 (Blue) | InGaN | ~2.6 | 2.8 – 3.4 | 白光LED的基础，电压最稳定 |
| 白色 (White) | InGaN+荧光粉 | ~2.6 | 2.8 – 3.4 | 特性基本跟随蓝光芯片 |
数据洞察： 从上表可以看出，红光的驱动电压比蓝绿光低了整整1V左右。如果你在一个串联电路中混用或者设计电源时没考虑压降，多余的电压就会转化成热量，瞬间烧毁红灯芯片，或者导致严重的亮度失衡。
此外，一定要警惕LED的指数型V-I曲线。电压只要微小增加0.1V，电流可能会成倍增长。这就是为什么我们恒彩电子一直强调，混色必须用恒流驱动（Constant Current），严禁用恒压源直接驱动。
核心如何绘制与解读“色坐标-电流”关联曲线
有了基础认知，我们进阶到核心部分。工程师拿到规格书，或者自己做测试时，要重点看两张图的结合。
第一张是光通量-电流曲线。这通常是一条向上弯曲随后略显饱和的曲线。它告诉你，给多少电流能出多少光。但在混色中，这不够。

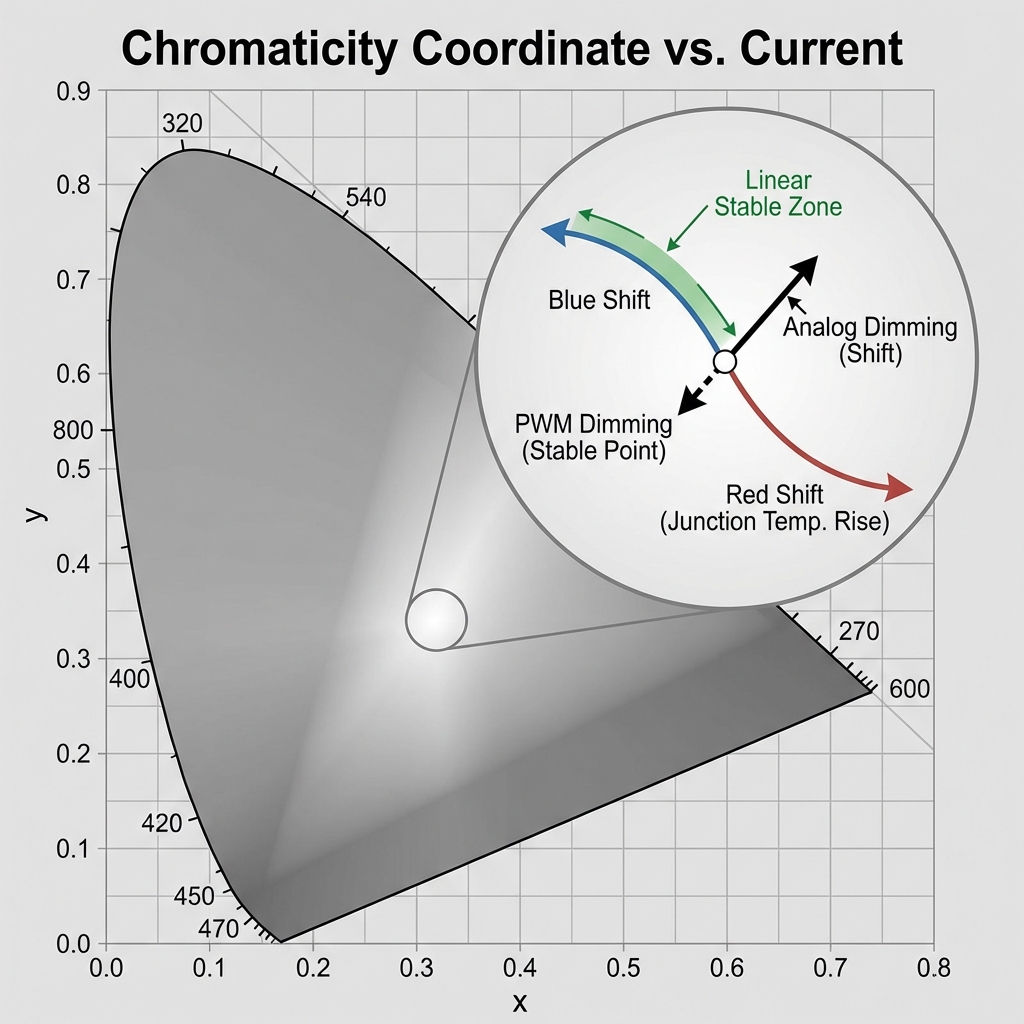

第二张才是高阶玩法的关键：色坐标-电流曲线（Chromaticity Coordinate vs. Current）。
当你把电流从10mA调到50mA时，你会发现色坐标点（Cx, Cy）并不是固定不动的。
- 蓝光：随着电流增加，通常会向短波长方向微小移动（蓝移）。
- 红光：随着电流增加导致结温上升，波长会向长波方向移动（红移）。
这种微小的移动，在CIE 1931色度图上可能只是几个点的距离，但对于合成的白光来说，足以让色温从3000K漂移到3200K，或者让光色发绿。
工程Tip： 在做PWM调光设计时，尽量让PWM的高电平处于LED的“线性稳定区”电流值（例如额定电流的80%），利用占空比调亮暗，而不是直接去改变模拟电流的大小，这样能最大程度减少色坐标漂移。
工程实操：LED混色实验步骤与数据标定
纸上得来终觉浅，真正的曲线图得靠测。如果你正在研发一款新的RGB洗墙灯或氛围灯，我建议你按以下步骤进行LED混色实验。
你需要准备：高精度可编程直流电源、积分球（带光谱分析仪）、温度控制台（热板）。
通过这些数据，你可以用MATLAB或Excel拟合出一个三维矩阵。当你的控制算法需要输出某种特定的“香槟金”时，算法会根据当前温度和目标亮度，在曲线上反查出最准确的RGB电流配比。
很多客户反馈说：“我没这么高端的设备怎么办？” 其实，选择一家靠谱的led灯珠封装厂家，比如我们恒彩电子，我们实验室可以为B端客户提供全套的典型曲线数据和LM-80测试报告，帮你省去大量基础验证时间。
品质管控：LED色区(Binning)与SDCM对混色结果的影响
你把曲线研究得再透，如果买回来的灯珠本身就是“大杂烩”，那一切都是空谈。这里必须提到LED色区（Bin）的概念。
在生产过程中，LED芯片的光色参数会有正态分布的离散性。封装厂会根据色坐标把它们切分成不同的小格子，这就是Bin。
对于混色应用，色容差（SDCM）的标准至关重要：
- 5-step SDCM：普通照明勉强可用，但混色容易脏。
- 3-step SDCM：商业照明的标准要求，肉眼基本看不出色差。
- MacAdam 椭圆：高端混色通常要求落在更小的椭圆范围内。
如果R、G、B三个通道的Bin位跨度太大，即使你用了同样的电流曲线，不同批次的灯具混出来的颜色也会千差万别。
行业数据： 只有将单色LED的波长控制在±2nm以内，电压分档控制在0.1V以内，才能在大规模量产中保证95%以上的混色一致性。
这就是为什么我们一直建议采购方要锁定Bin位。虽然成本稍微高一点，但省下的售后维护费用绝对物超所值。
故障排查：LED灯出现混色不均匀的诊断路线
当你在现场遇到LED灯出现混色怎么办的问题时，不要慌，按这个逻辑排查：
- 查电流一致性：用万用表测各路电流。是不是因为线损导致末端电压不够，红光变暗了？
- 查光学结构：透镜和混光腔的设计是否合理？有时候不是灯珠的问题，是光没混开，也就是所谓的“蝴蝶斑”。
- 查灯珠批次：有没有混用不同Bin的物料？
- 查散热：摸一下散热器。如果局部过热，红光亮度会急剧下降，导致混出的白光偏青、偏蓝。
供应链选型：如何评估封装厂家的混色技术支持能力
最后，作为一名在这个行业摸爬滚打多年的老兵，我想对负责采购和选型的朋友说一句：选对供应商，工程少加半年班。
在选择LED封装合作伙伴时，不要只看价格，要看他们的“软实力”：
- 数据透明度：规格书里有没有详细的I-V曲线和色漂移曲线？
- 实验室能力：能不能做冷热态冲击测试？能不能配合做混色实验？
- 分Bin能力：能不能根据你的项目需求，定制专属的色区Bin？
恒彩电子（深圳市恒彩电子有限公司）深耕行业26年，我们的核心团队来自国内光学研究院，拥有独立的高精密实验室。无论是SMD 5050 RGBW，还是高功率陶瓷全光谱系列，我们都能提供详尽的led混色与电流的曲线图数据支持。我们不仅卖灯珠，更提供光色一致性的解决方案。
常见问题解答
Q: LED灯发光的颜色可以通过调节电压来改变吗？A: 不可以。电压只是产生电流的手段。虽然改变电压会改变电流，进而微调色坐标，但这是不可控的副作用。想要准确改变颜色（混色），应该通过调节RGB各通道的电流比例来实现。
Q: 为什么小电流（低灰度）下，混色特别容易偏色？A: 因为在极小电流下（如1mA以下），LED的量子效率不稳定，且驱动IC的线性度变差，容易导致实际电流与理论值偏差大，从而引起明显的色偏。
Q: 想要最好的混色效果，是选RGB好还是RGBW好？A: 推荐RGBW。加入白光（W）通道后，不仅亮度更高，而且显色指数（CRI）更好，最重要的是可以利用白光作为基底，减少对RGB混白光的依赖，大大降低了复杂的曲线校正难度。
结语
掌握LED混色与电流的曲线图，是通往高品质光环境的必经之路。它连接着微观的电子跃迁与宏观的视觉体验。
对于追求极致的企业来说，从理解电压电流差异，到精细化的色区管控，每一步都不能马虎。当你面对复杂的混色难题时，记得回归数据，回归曲线。当然，如果你需要更专业的协助，欢迎随时联系我们，让我们用二十年的专业经验，为你的光色创意保驾护航。
