当你手里拿着一颗3535陶瓷球头白灯贴片白光60°时，你拿的其实是目前LED封装领域中“硬核”的代表。

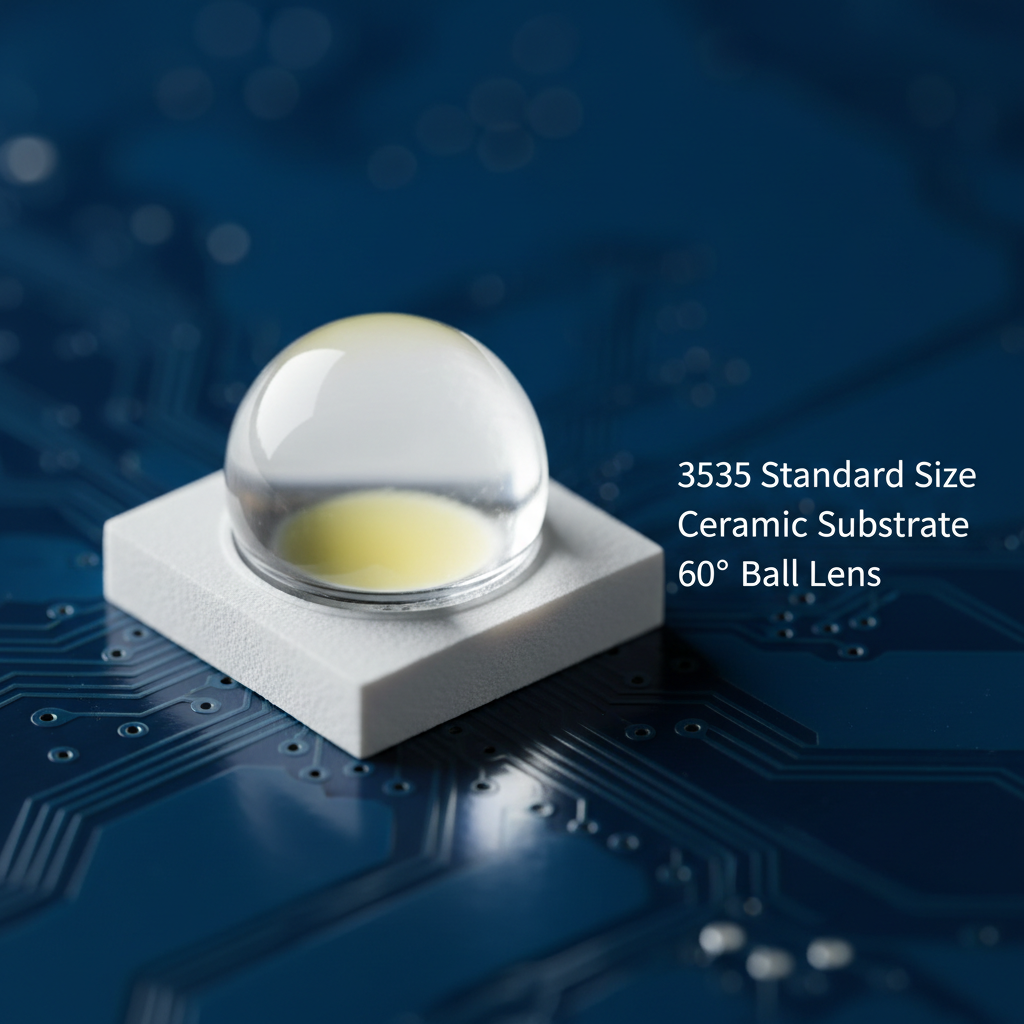

简单来说，3535陶瓷球头白灯贴片白光60° 是一种采用3.5mm x 3.5mm标准尺寸、基于陶瓷基板散热、顶部配有球形透镜以实现60度聚光效果的高功率LED光源。它不是那种用在廉价灯带上的普通塑料灯珠，而是专为需要高光强、极佳散热和严苛环境下工作的设备设计的。
这也是为什么我在测试高功率手电筒或者医疗照明设备时，总是优先推荐这种封装形式。它的核心价值在于：陶瓷基板解决了“热”的问题，球头透镜解决了“光”的控制问题。
以下是这款产品的核心要点速览：
- 极高的导热率：陶瓷基板导热系数远超普通PPA或EMC支架。
- 精准控光：60°球头透镜能将光线聚集，中心光强（Candela）极高。
- 耐高温高湿：陶瓷材料天生具备优异的气密性和耐腐蚀性。
- 电绝缘性：陶瓷本身绝缘，高压应用下更安全。
- 抗黄化：无机材料封装，长期使用光色不漂移。
- 高可靠性：热膨胀系数与芯片匹配，减少热应力断线风险。
什么是3535陶瓷球头白灯贴片白光60°？核心参数速览
很多人看到“3535”只知道它代表尺寸，但加上“陶瓷球头”四个字，身价就完全不同了。这里的3535指的是封装长宽均为3.5mm。这种尺寸是目前大功率LED最通用的标准之一，意味着它的焊盘设计兼容性极强。
所谓的“陶瓷球头”，是指其底座摒弃了传统的塑料或金属支架，转而使用氧化铝（Al2O3）或氮化铝（AlN）陶瓷。而顶部的“球头”通常是石英玻璃或高折射率硅胶模造成型的透镜。
3535封装尺寸与陶瓷基板定义的深度解析
在封装界，材质决定命运。普通的3535灯珠可能使用的是EMC（环氧塑封料）支架，虽然性价比高，但在大电流冲击下，散热瓶颈很明显。
而陶瓷基板是直接将线路层烧结在陶瓷上。由于陶瓷是无机材料，它不会像塑料那样吸潮，也不会因为高温而碳化变黑。这意味着你可以给这颗小小的灯珠通入更大的电流（比如1A甚至1.5A），而不用担心支架熔化。
球头透镜光学原理：为何选择60°发光角度？
为什么是60°？这是一个非常“折中且实用”的角度。
普通的LED裸片发光角度通常是120°，光线非常散。如果你需要照亮远处的一个点，120°的光大部分都浪费了。通过在芯片上方加装一个精密的球形透镜，利用折射原理将光线收束到60°。
行业数据显示，将发光角度从120°收束至60°，在同等流明（Lumen）输出下，中心光强（Candela）可提升3倍以上。这意味着光能射得更远，穿透力更强。
白光LED的光通量与色温范围技术指标
对于白光而言，陶瓷球头封装通常能提供更高的光效。目前主流的量产水平，在350mA驱动下，光效普遍能达到130-160lm/W。
色温方面，从暖白（2700K）到冷白（6500K）甚至更高的色温都可以定制。由于陶瓷散热好，荧光粉的工作温度较低，因此它的色温漂移（色容差）控制得非常好，长期使用不会出现明显的“光衰变蓝”现象。
陶瓷基板 vs 塑料支架（EMC/PCT）：材质性能深度对比
这是大家最纠结的地方：陶瓷灯头好还是塑料灯头好？ 毕竟陶瓷的价格通常要贵一些。但如果你的产品是用来“干重活”的，这笔钱绝对省不得。

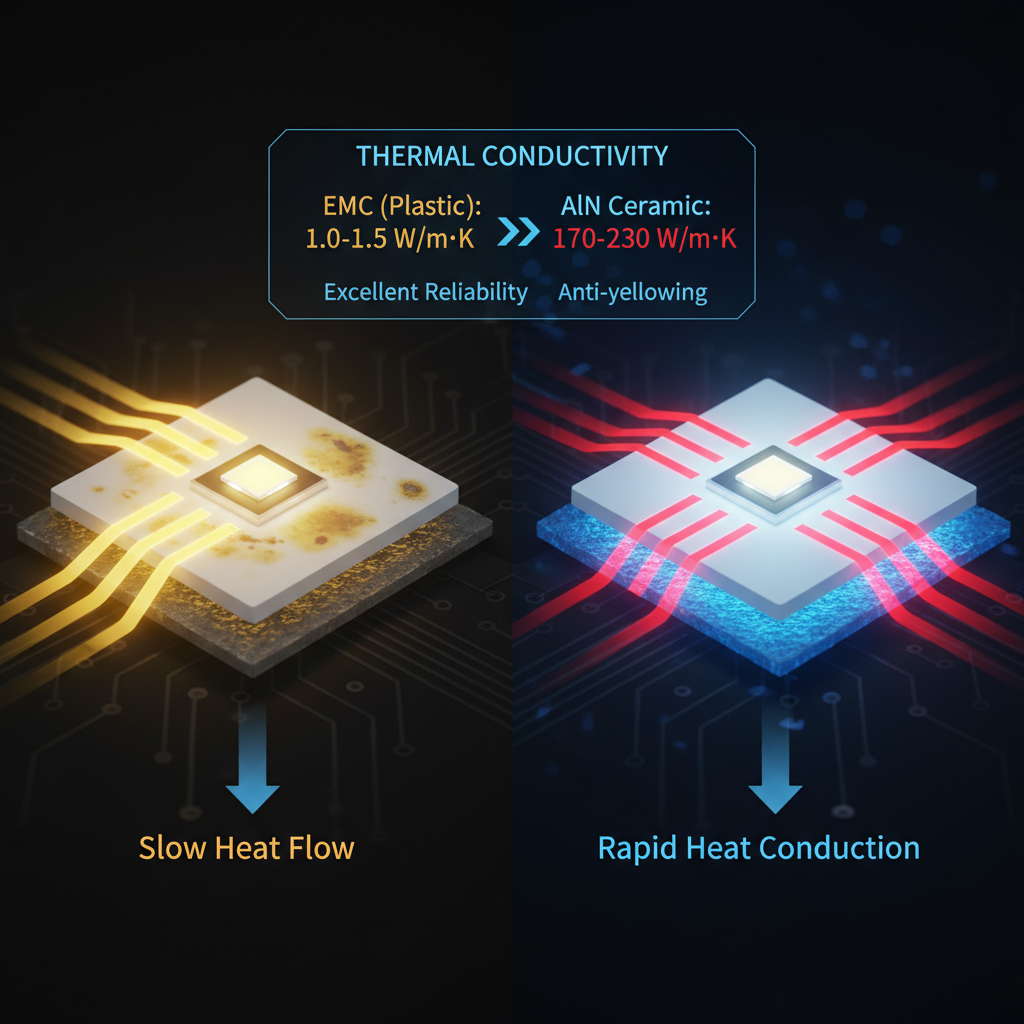

热导率数据分析：陶瓷材料在散热管理中的决定性优势
热是LED的头号杀手。我们来看一组关键数据对比：
| 材质类型 | 材质名称 | 热导率 (W/m·K) | 耐热性 | 长期可靠性 |
|---|---|---|---|---|
| PPA | 聚邻苯二甲酰胺 | 0.2 - 0.4 | 低 | 差（易黄化） |
| PCT | 聚对苯二甲酸环赫烷二甲醇酯 | 0.5 - 0.8 | 中 | 一般 |
| EMC | 环氧塑封料 | 1.0 - 1.5 | 中高 | 较好 |
| 氧化铝陶瓷 | Al2O3 | 20 - 30 | 极高 | 优秀 |
| 氮化铝陶瓷 | AlN | 170 - 230 | 极高 | 卓越 |
我们可以清晰地看到，即使是普通的氧化铝陶瓷，其热导率也是最好的塑料（EMC）的20倍以上。这就像是走高速公路和走泥巴路的区别，热量能瞬间导出。
耐高温与抗黄化测试：陶瓷灯珠在恶劣环境下的表现
塑料支架（PCT/PPA）在长时间高温（超过100℃）工作后，支架杯壁会发黄反射率下降，导致灯珠亮度越来越暗。
而全陶瓷灯头本身就是经过上千度高温烧结出来的，几百度的工作温度对它来说简直是“小儿科”。在 恒彩电子 的实验室老化测试中，陶瓷灯珠在连续点亮6000小时后，光通量维持率依然能在95%以上，而普通塑料灯珠可能已经跌破80%。
机械强度与热膨胀系数匹配度：对灯珠寿命的影响
除了散热，还有一个隐形杀手叫“热胀冷缩”。LED芯片的主要成分是硅或碳化硅，它们的热膨胀系数很小。
塑料受热膨胀很大，一冷一热，连接芯片的金线就容易被拉断（死灯）。而陶瓷的热膨胀系数与芯片非常接近，它们是“共进退”的，这就大大降低了因热应力导致的死灯风险。
3535陶瓷球头LED的光学特性与封装技术
好的材料还需要好的工艺。并不是所有陶瓷灯珠都能达到理想的效果。
球透镜封装工艺对光效提取率的提升作用
球头的设计不仅仅是为了聚光，还能提高光提取效率。芯片发出的光如果直接遇到空气，会因为折射率差异大而发生全反射，闷在芯片里出不来。
球头透镜通常使用高折射率的硅胶或玻璃，充当了光线的“桥梁”，把更多的光子从芯片里“拉”出来。
60°聚光角度的光斑分布与中心光强（Candela）分析
60°的光斑通常呈现出一个清晰的圆形。在实际应用中，这种光斑非常适合做局部重点照明。
不同于路灯需要的“蝙蝠翼”配光，3535陶瓷球头60°追求的是中心亮度。在手电筒应用中，配合反光杯，它能轻松射出几百米的距离。
恒彩电子等专业厂商的共晶焊接技术与荧光粉涂覆工艺
这里不得不提一下封装工艺的精髓——共晶焊接（Eutectic Bonding）。
像 led灯珠封装厂家 恒彩电子这类拥有光学研究院背景的企业，在处理大功率陶瓷灯珠时，往往不使用银胶粘芯片，而是采用金锡共晶焊。这是一种通过合金化将芯片直接“熔合”在陶瓷基板上的技术。
行业专家观点： “共晶焊接技术将芯片与基板的热阻降到了理论极限，这是大功率LED长期稳定工作的核心保障。没有共晶技术的陶瓷灯珠，只是徒有其表。”
此外，荧光粉的涂覆也是关键。是采用点胶还是喷涂，直接决定了光斑周围会不会出现难看的“黄圈”或“蓝圈”。
关键技术应用：陶瓷球头能否耐受高温消毒与极端工况？
很多医疗行业的客户问我：陶瓷球头可以高温消毒吗？ 答案是肯定的，但有前提。
陶瓷封装的气密性与防水防潮等级解析
陶瓷材料本身致密不透水。只要透镜与基板的结合工艺过关，3535陶瓷灯珠可以轻松达到MSL 1（潮湿敏感度等级1级），也就是说它在空气中随便放，吸湿很少。
高温高湿环境下的信赖性测试数据（双85测试）
在严苛的“双85”测试（85℃高温，85%湿度）中，陶瓷灯珠表现出了惊人的稳定性。
实验数据显示，在双85环境下连续工作1000小时，优质的3535陶瓷球头产品无死灯、无分层、电压变化小于5%。
在医疗及工业照明中应对化学清洗剂的耐受力
由于没有塑料成分，陶瓷灯珠对酒精、消毒液等化学试剂的耐受力极强。这使得它非常适合用于需要频繁清洗消毒的医疗手术灯或内窥镜照明光源。
工程实战：如何正确安装与焊接3535陶瓷灯珠
虽然陶瓷灯珠很强，但它也很“脆”。安装不当，分分钟裂给你看。
SMT回流焊温度曲线建议与陶瓷基板的热冲击注意事项
陶瓷灯头怎么接线图片或焊接指南里，最重要的一条就是：一定要控制升温斜率。
陶瓷耐热，但不耐“急热”。回流焊时，预热区的时间要足够长，让陶瓷基板慢慢热起来。如果直接用烙铁猛烫，陶瓷基板可能会因为热冲击而产生肉眼看不见的微裂纹，导致漏电。
PCB散热设计规范：铝基板与铜基板的匹配要求
好马配好鞍。用了陶瓷灯珠，PCB板一定要用铝基板，甚至是热电分离的铜基板。千万别用普通的玻纤板（FR4），否则陶瓷灯珠的热量导不出去，还是会烧。
正负极识别与接线原理图解（避免反向击穿）
3535陶瓷灯珠通常在底部有正负极标识。大部分厂家的标准是：缺角处为负极，或者底部焊盘有一侧有特殊标记。
安装前务必确认极性。虽然陶瓷灯珠通常内置了齐纳二极管（Zener）防静电，但长时间反向通电依然会损坏芯片。
3535陶瓷球头白光60°的核心应用场景分析
根据我的经验，这款灯珠主要活跃在以下几个高端领域：
高功率手电筒与便携式移动照明的聚光需求
这是最常见的应用。户外探险手电、战术手电都需要这种体积小、亮度高、还能聚光的灯珠。
机器视觉光源与工业检测设备的精准配光应用
在工厂的自动化流水线上，高速摄像机需要极强的补光。3535陶瓷球头能提供稳定的高亮度白光，帮助机器看清传送带上产品的瑕疵。
医疗手术辅助照明与特种仪器仪表指示
牙科治疗台灯、手术辅助照明，要求光源显色性好且不含紫外线，同时必须极其可靠。陶瓷封装的白光LED是这些场景的理想选择。
常见问题解答
陶瓷球头LED的典型正向电压与电流参数是多少？通常白光LED的电压在2.8V-3.4V之间。电流方面，3535陶瓷系列通常支持350mA起步，最高可达700mA甚至1500mA（取决于芯片大小和散热条件）。
如何区分3535陶瓷灯珠与普通3535 SMD灯珠？看侧面。如果是白色的不透明材质，且摸起来像石头一样硬、凉，通常是陶瓷。如果是有点半透明或者用针能扎出痕迹的，就是塑料（EMC/PPA）。
陶瓷基板导电层氧化对光衰有什么影响？陶瓷本身不导电，上面的金属层通常是镀金或镀银的。如果镀层工艺不好氧化发黑，会增加接触电阻，导致发热增加，间接加速光衰。所以选择大厂（如恒彩电子）的镀层工艺很重要。
高可靠性光源的技术价值与行业标准
3535陶瓷球头白灯贴片白光60° 是一款为“高要求”而生的产品。它在散热、光控和耐候性上，完全碾压了传统的塑料封装LED。
虽然它的初始成本可能略高，但考虑到它带来的超长寿命、极低的维护成本以及产品的高端溢价能力，这绝对是一笔划算的投资。
如果你正在开发一款需要长期稳定运行、且对光品质有要求的B端产品，请务必考虑采用陶瓷封装方案。记住，依托像恒彩电子这样具备精密封装技术和近二十年经验的厂商，才能真正发挥出陶瓷灯珠的性能极限，让你的产品在市场上更具竞争力。
