3535陶瓷红外LED是一种采用3.5mm x 3.5mm陶瓷基板封装的高功率红外光源，其核心优势在于极高的热导率和耐高温性能，能够稳定输出1050nm至1500nm波段的短波红外光（SWIR）。这种光源主要用于高精度的生物传感、工业水分检测及特种安防领域，解决了传统塑料封装在大电流下容易老化失效的痛点。
记得有一次在实验室做老化测试，普通的PPA支架灯珠在高电流下跑了不到500小时就出现了严重的亮度衰减，支架甚至发黄变脆。那一刻我深刻意识到，对于工业级应用来说，"心脏"（芯片）很重要，但"骨架"（封装材料）更是决定生死的关键。这也是为什么今天我们要深入聊聊陶瓷封装红外LED的原因。
核心技术要点速览：
极佳散热： 陶瓷基板热导率远高于普通EMC/PPA材料，大幅延长寿命。
精准波长： 覆盖1050nm-1500nm多个特定波段，针对不同物质的吸收峰。
高可靠性： 热膨胀系数与芯片匹配，减少金线断裂风险。
强穿透力： 1050nm-1300nm波段对生物组织有良好的穿透性。
敏感检测： 1400nm-1500nm波段对水分高度敏感，适合湿度分析。
抗恶劣环境： 耐高温高湿，适合严苛的工业现场。
什么是3535陶瓷红外LED？技术定义与核心参数速览
3535陶瓷封装的物理结构与导热优势

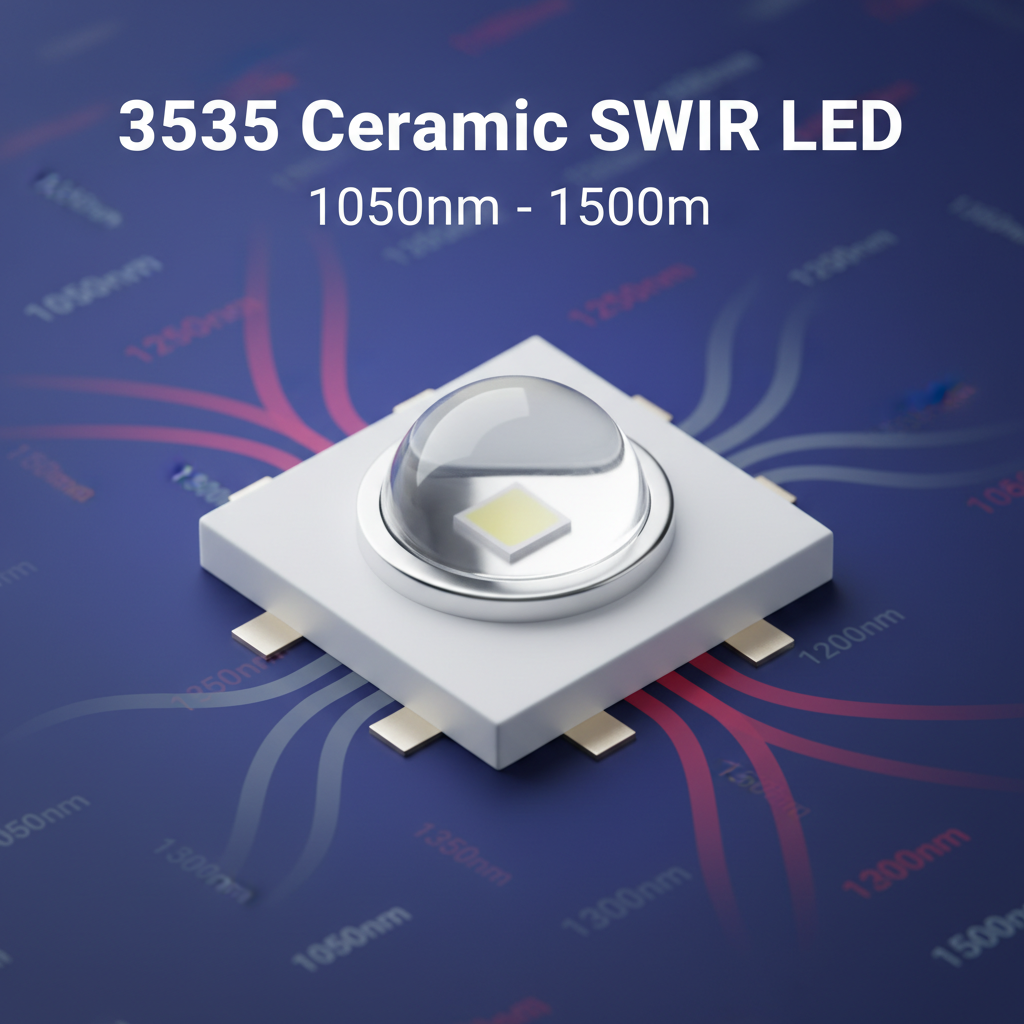

我们要搞清楚什么是"3535陶瓷"。这里的"3535"指的是LED灯珠的外形尺寸为3.5mm乘以3.5mm。虽然尺寸看起来和普通的LED差不多，但它的"底座"完全不同。普通的LED可能用的是PPA（一种塑料）或者EMC（环氧树脂模塑料），而这种LED用的是氧化铝（Al2O3）或氮化铝（AlN）陶瓷。
这就好比盖房子，普通LED是盖在木板上的，而陶瓷LED是盖在水泥地基上的。陶瓷基板最大的特点就是导热快。在红外发射过程中，电能转化为光能的效率并不是100%，剩下的能量都会变成热量。如果这些热量散不出去，芯片就会"中暑"，导致光衰甚至烧毁。陶瓷基板像一条高速公路，能迅速把热量从芯片导出到散热器上。
短波红外（SWIR）LED的基本工作原理
我们今天讨论的波段（1050nm-1500nm）属于短波红外（SWIR）范畴。这个波段的光，人眼是完全看不见的。它的工作原理是基于化合物半导体材料（通常是InGaAsP铟镓砷磷）在电流激发下，电子与空穴复合释放出光子。
不同于可见光LED注重"亮不亮"，红外LED更注重"准不准"。通过调整半导体材料的配比，我们可以精准控制发射出的光波长。比如，增加一点铟（In）的含量，波长可能就会变长。这种精准调控能力，让它成为了物质分析的"透视眼"。关键参数解读：正向电压(Vf)、辐射功率(Po)与辐射强度(Ie)
如果你在看规格书，有三个参数是必须看懂的：
正向电压 (Vf)： 这是启动LED所需的电压。陶瓷红外LED通常在1.2V到1.8V之间。电压过低不亮，过高会烧坏。
辐射功率 (Po)： 单位是毫瓦（mW）。这代表了LED总共发出了多少光能量。这就像灯泡的瓦数，越高代表总能量越强。
辐射强度 (Ie)： 单位是毫瓦每球面度（mW/sr）。这个参数更重要，它代表了光线的"集中度"或"穿透力"。对于需要远距离探测或穿透皮肤的应用，Ie比Po更关键。
💡 行业数据参考：在高电流驱动下（如700mA-1000mA），优质的3535陶瓷红外LED的热阻通常低于5-8°C/W，而普通EMC封装的热阻可能高达15-20°C/W。这直接决定了长期运行的稳定性。
深入解析波长特性：1050nm至1500nm的光谱差异与物理表现

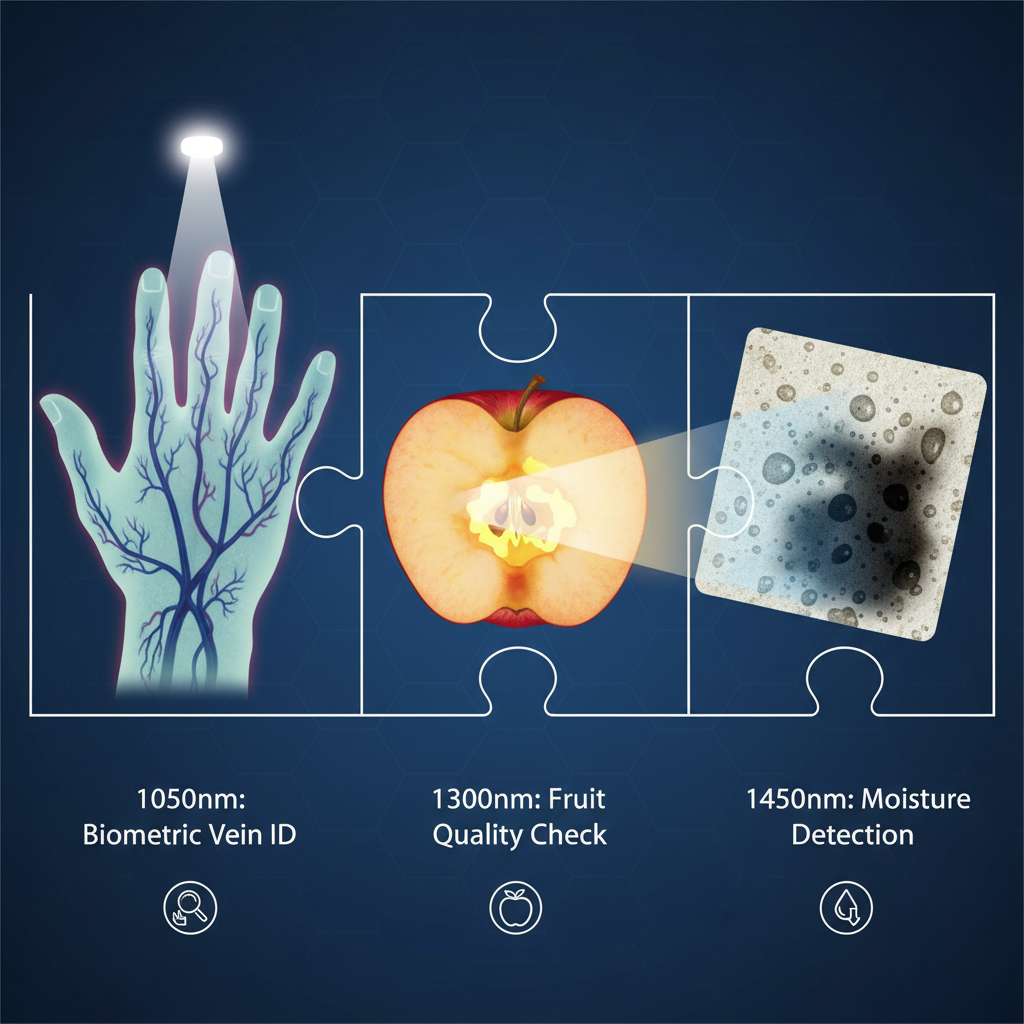

1050nm与1200nm波段：高穿透力在生物识别与安防中的表现
在红外光谱家族里，1050nm和1200nm属于"穿透力"比较强的选手。为什么这么说呢？因为在这个波段，水和黑色素对光的吸收相对较少。
这意味着什么？意味着这束光可以穿透人的皮肤表层，甚至穿透一些薄的塑料或者硅片。在生物识别领域，比如静脉认证，1050nm的光打在手上，静脉血管里的脱氧血红蛋白会吸收光线，而周围组织则会让光透过，这样就能拍出清晰的血管图像。在安防监控中，这个波段也有独特的"透雾"能力，比传统的850nm或940nm红外光看得更远、更清晰。
如果你正在寻找特定波段的灯珠，可以参考这个系列：3535陶瓷红外ir1050nm1200nm1300nm1400nm1500nm，它涵盖了目前工业界最常用的几个关键波长。
1300nm波段：水分吸收峰值前的“透射窗口”特性
1300nm是一个非常有趣的波长。它处于水的主要吸收峰之间，被称为"弱吸收窗口"。
在这个波段，光线既不会像1450nm那样被水疯狂吸收，也不会像1000nm以下那样完全无视水。这种特性使得它在农业检测中非常有用。比如检测水果的糖分，光线进入水果内部，发生散射后再出来，携带了内部组织结构的信息，但又不会因为水分太多而被完全"吃掉"。这是一种恰到好处的平衡。
1400nm与1500nm波段：强水分吸收特性在物质分析中的应用原理
到了1400nm和1500nm（特别是1450nm附近），情况就完全不同了。这是水的"强吸收峰"。
简单来说，如果一个物体里含有水分，哪怕只有一点点，这束光照上去就会被迅速吸收，反射回来的光就会变弱。利用这个原理，我们可以做成非常灵敏的水分仪。比如在造纸厂，检测纸张干没干；在制药厂，检测药粉里的含水量。在这个波段下，水就像是一个"黑洞"，谁含水多，谁在红外相机下就显得更"黑"。
不同波长下的光电转换效率（WPE）对比分析
需要注意的是，随着波长的增加，LED的光电转换效率（WPE）通常会发生变化。一般来说，技术最成熟的是850nm-940nm，效率最高。一旦波长超过1000nm，制造难度直线上升，效率也会相对降低。
这就要求我们在设计电路时，不能想当然地认为所有红外LED都一样。驱动1450nm的LED可能需要比1050nm更精细的散热设计，因为它的发热量可能会更大（效率低意味着更多电能变成了热能）。
| 波长 (nm) | 主要特性 | 典型应用 | 水分吸收率 |
|---|---|---|---|
| 1050 | 高穿透，低吸收 | 静脉识别，硅片检测 | 低 |
| 1200 | 较好穿透性 | 食品分选，纺织品识别 | 中低 |
| 1300 | 平衡点，透射窗口 | 血糖监测，光通讯 | 中 |
| 1450/1500 | 强吸收 | 水分检测，塑料分选 | 极高 |
陶瓷基板 vs. 传统EMC/PPA：为何3535陶瓷是红外光源的最佳载体？
热导率对比：氧化铝/氮化铝陶瓷基板的散热性能数据
很多客户在选型时会问："为什么陶瓷的要贵一些？" 答案就在材料属性里。
普通的PPA塑料支架，热导率可能只有0.2-0.5 W/m·K，简直就是热的不良导体。好一点的EMC材料大概在1-2 W/m·K。而氧化铝陶瓷基板的热导率能达到20-30 W/m·K，如果是高端的氮化铝陶瓷，甚至能达到170 W/m·K以上！
这就像是用吸管喝水和用消防水管放水的区别。在长时间连续工作（CW模式）下，热量如果堵在芯片底部出不去，芯片结温（Tj）会迅速升高，导致波长漂移（Red Shift）。波长一漂，你的检测结果就不准了。
耐高温与抗老化：陶瓷材料在大电流驱动下的稳定性优势
塑料是有机物，陶瓷是无机物。有机物怕什么？怕热、怕紫外线、怕氧化。
长期在高温下工作，PPA支架会发黄、变脆，导致反光率下降，亮度越来越暗。而陶瓷材料化学性质极其稳定，哪怕用了几万小时，它还是那个样子，不会变色，也不会变形。这对于那些需要用5年、10年的工业设备来说，是唯一的选择。
热膨胀系数匹配度：减少芯片剥离与金线断裂的失效风险
这是一个很多工程师容易忽略的细节。LED芯片（通常是蓝宝石或砷化镓衬底）受热会膨胀。如果底下的基板膨胀得太快（像塑料那样），或者膨胀得太慢（像金属那样），两者之间就会产生巨大的应力。
这种应力就像有人在两头拉扯，时间久了，连接芯片和电极的金线就会被拉断，或者芯片直接从基板上剥离。陶瓷材料的热膨胀系数与LED芯片非常接近，它们就像是"舞伴"，受热时步调一致，大大降低了"死灯"的风险。
"在我们的可靠性实验室里，我们发现陶瓷封装LED在经历1000次冷热冲击循环后，失效几乎为零，而传统支架产品的失效率则有明显上升。" —— 某资深封装工程师
基于波长特性的高阶应用场景：从医疗传感到工业检测
生物医疗应用：利用1050nm-1300nm进行血糖无创检测与血氧监测
医疗健康是目前红外LED最火的应用方向之一。大家最熟悉的可能是血氧仪，用的是660nm红光和940nm红外光。
但是，现在的无创血糖检测研究正在向1050nm-1300nm波段进军。因为葡萄糖分子在这个波段有特定的光谱特征。通过测量光线穿过手指后的吸收情况，结合算法，就有可能在不扎针的情况下推算出血糖水平。这需要光源极其稳定，任何微小的波动都会导致计算错误，所以3535陶瓷封装的高稳定性在这里至关重要。
工业机器视觉：1450nm-1500nm在水分检测与塑料分拣中的应用
在垃圾回收站，机器怎么知道哪个瓶子是PET的，哪个是PVC的？靠的就是SWIR红外光。
不同的塑料在1000nm-1700nm波段有不同的"指纹"吸收谱。配合高光谱相机，机器视觉系统可以瞬间识别出材料种类。特别是对于含水量的检测，1450nm是黄金波段。粮食收购站用它来测小麦水分，药厂用它来测胶囊湿度，效率比传统的烘干称重法快了一万倍。
特殊安防监控：透雾性能与隐蔽性照明的光学设计
如果你在大雾天开过车，就知道普通车灯根本照不远，眼前白茫茫一片。这是因为可见光波长短，容易被雾气散射。
而1050nm-1500nm的红外光波长较长，具有更好的绕射能力，能穿透薄雾和烟尘。这在边境监控、森林防火监控中非常有用。而且，这个波段的光极其隐蔽，没有任何"红爆"（肉眼看到的红点），非常适合需要秘密监控的场合。
农业与食品检测：基于SWIR光谱吸收特性的成分分析
现在很多水果分选线已经用上了这项技术。苹果有没有碰伤？内部有没有烂心？糖度高不高？
烂心的苹果内部组织液化，对特定红外光的吸收和散射与正常果肉完全不同。3535陶瓷红外LED作为光源，打在苹果上，配合传感器，就能给每个苹果做"CT扫描"，把坏果子剔除出去。
影响3535陶瓷红外LED性能的关键制造工艺
共晶焊（Eutectic Bonding）技术对降低热阻的作用
高端的陶瓷LED，芯片是怎么固定在基板上的？不是用胶水，而是用"焊"的。
这叫共晶焊技术。通过在芯片底部和基板之间通过特定的合金层（如金锡合金），在高温下熔合。这样芯片和基板就真正变成了"一体"，热阻降到了最低。深圳市恒彩电子有限公司等高新技术企业，就在其核心产品线中采用了这种高精密工艺，确保了大功率LED的导热通道畅通无阻。
一次透镜成型工艺：硅胶与陶瓷基板的结合力分析
3535 LED上面那个半圆形的透镜，是模压上去的硅胶。这个工艺看似简单，其实很难。
硅胶要和陶瓷基板结合得非常紧密，既不能有气泡，也不能在冷热循环后脱落。这需要对硅胶的配方和固化曲线有极深的理解。好的工艺，透镜怎么抠都抠不下来；差的工艺，用手一搓透镜就掉了，里面的金线也就跟着断了。
芯片尺寸与辐射强度的关系：如何平衡功率密度与光束角
芯片越大，发光面积越大，总功率（Po）通常越高。但是，发光面积大了，光就不容易聚拢，辐射强度（Ie）反而可能不升反降。
这就需要在芯片尺寸和透镜设计之间找平衡。如果是为了照亮一大片区域，选大芯片；如果是为了把光打进一根细细的光纤里，或者照亮远处的一个点，可能小一点的芯片配合窄角度透镜效果更好。
如何评估工业级红外LED灯珠的可靠性与寿命？
光衰曲线分析：LM-80标准下的红外光源寿命测试
买灯珠不能只看刚点亮时有多亮，要看它能亮多久。LM-80是LED行业的寿命测试标准。
对于工业级红外LED，我们通常要求在数千小时的老化测试后，辐射功率维持在初始值的90%以上。如果一家供应商拿不出LM-80测试报告，或者报告数据惨不忍睹，那就要小心了。
冷热冲击与高温高湿环境下的失效模式分析
工业现场环境恶劣，有时候零下几十度，有时候高温八九十度。
可靠性测试中有一项叫"冷热冲击"，让LED在-40°C和100°C之间反复横跳。陶瓷封装的优势在这里展现得淋漓尽致，它就像一块顽石，任凭温度变化，依然稳如泰山。而劣质产品往往会因为材料膨胀收缩不一致，导致内部电路断路。
恒彩电子等封装大厂的实验室检测标准与质量管控流程
像恒彩电子这样拥有近二十年封装背景的公司，通常都有独立的实验室。这不仅仅是为了研发，更是为了质控。
从来料检验到成品出货，每一批次的灯珠都要经过光谱分析、老化测试、推拉力测试等几十道关卡。对于B端采购者来说，选择这种有完善实验室体系和一线骨干团队的供应商，其实就是在买一份"不返工"的保险。
常见问题解答 (关于3535陶瓷红外LED的技术疑难)
陶瓷3535红外LED是否需要额外的散热器？
绝对需要。 虽然陶瓷基板导热很好，但它只是把热量从芯片导出来。如果你不给它加一个铝基板或散热片把热量散发到空气中，热量还是会堆积。记住，陶瓷是"通道"，不是"水库"。
1050nm和1500nm波长的LED人眼是否可见？
完全不可见。 人眼的极限大概在780nm左右。虽然在大功率驱动下，850nm甚至940nm可能会看到极其微弱的红暴（芯片核心发红），但到了1050nm以上，除非你用专门的红外相机，否则肉眼看到的是一片漆黑。使用时一定要小心，不要直视，因为它可能正在发射高能量辐射，会损伤视网膜。
如何区分不同波段红外LED的辐射效率？
这是一个难点。波长越长，通常光子能量越低，且半导体材料的量子效率会下降。同样的电流驱动下，1050nm的辐射功率通常会比1450nm的高。所以在设计系统时，对于长波段，可能需要增加LED的数量或提高驱动电流（在散热允许范围内）来补偿信号强度。
红外陶瓷LED在高湿度环境下是否稳定？
非常稳定。 陶瓷本身不吸水，且配合高品质的硅胶封装，能够有效阻挡水汽侵入。相比之下，PPA塑料吸水性较强，吸水后在高温回流焊时容易发生"爆米花效应"（炸裂）。
高功率多波段红外光源的技术价值总结
在B端应用中，我们追求的从来不是"最便宜"，而是"最稳妥"。波长的精准度直接决定了检测设备的准确性，而材料的稳定性则决定了设备的售后成本。
3535陶瓷红外LED（1050nm-1500nm）正是为了解决这些高端需求而生的。它在特定波段的不可替代性，加上陶瓷封装带来的长寿命和高可靠性，使其成为医疗、工业、安防等领域的理想光源选择。对于正在进行设备选型的工程师来说，理解这些材料和光谱背后的物理特性，是打造一款成功产品的起点。
