作为一名在光电行业摸爬滚打多年的从业者，我记得很清楚，早些年我们在做工业固化方案时，最头疼的不是光不够强，而是灯珠“不耐操”。很多时候，普通的硅胶透镜在大功率紫外线照射下，用不了多久就发黄、开裂，导致光效大打折扣。直到后来，石英透镜封装技术的普及，才真正解决了这个痛点。
今天我们要聊的这款 3535陶瓷紫光365 60°灯珠，正是为了解决高要求的工业固化难题而生的。特别是对于那些需要长时间、高能量输出的3D打印或油墨固化场景，它简直就是“如虎添翼”。
简单来说，HC3535GHBV-BV50 是一款结合了高导热陶瓷基板与高纯度石英玻璃透镜的工业级光源。它发出的365nm波长紫外光，具有极强的穿透力和光化学反应效率，配合60°的窄角度设计，能将能量高度集中，是精密固化领域的首选核心器件。
封装尺寸：3.45 x 3.45 x 2.9 mm
核心波长：365nm（纯正紫外光）
透镜材质：石英玻璃（耐高温、抗黄化）
发光角度：60°（聚光型，能量密度高）
功率参数：5W级别，电流支持 350-1000mA
核心参数速览：什么是3535陶瓷紫光365 60°灯珠？
在深入技术细节之前，我们先得搞清楚这款灯珠的基本“体质”。对于采购和工程师来说，规格书上的每一个数字都对应着实际生产中的效率和良率。

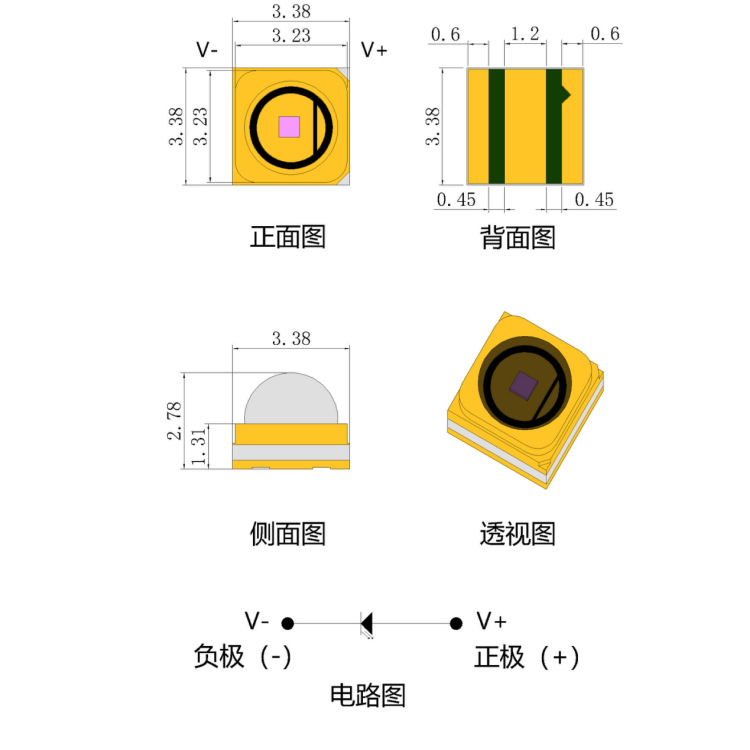

解读HC3535GHBV-BV50尺寸与封装
这款灯珠采用了标准的3535封装（即3.5mm x 3.5mm），这是目前大功率LED最通用的尺寸之一。这意味着它在PCB板设计上具有极高的兼容性，你可以很方便地替换旧方案。
特别是它的陶瓷基板设计。相比于普通的PPA或EMC支架，陶瓷材料不仅绝缘性好，更重要的是导热系数极高。在UV LED工作时，热量是最大的敌人，陶瓷基板就像一条高速公路，能迅速把芯片产生的热量导出去。
关键性能指标：波长、电压与电流
波长 (365nm)：这是它的灵魂。365nm属于UVA波段，是很多光敏树脂和UV油墨引发剂的“黄金吸收峰”。
电压 (3.6-5.0V)：这个电压范围略高于普通照明LED，是因为UV芯片的带隙能量大。
电流 (350-1000mA)：它支持高达1000mA的大电流驱动。这意味着在同样的面积下，你可以获得惊人的光功率输出。
行业专家观点 “在工业固化领域，光功率密度（W/cm²）往往比总光通量更重要。支持高电流驱动的陶瓷封装，是实现高密度固化的前提。”
为什么被称为“工业固化的高效引擎”？
因为它“皮实”且“劲大”。在工业生产线上，设备往往需要24小时不停机运转。普通的LED可能扛不住这种高强度的紫外线辐射，但这款灯珠凭借石英和陶瓷的双重加持，能够在恶劣环境下保持稳定的输出，减少了停机维护的成本。
材料深层解析：石英玻璃透镜与陶瓷基板的结合优势
很多朋友问我：“小编，为什么一定要用石英透镜？硅胶透镜便宜那么多，不能用吗？” 这是一个非常关键的问题。
石英玻璃 vs. 普通硅胶：耐热性与化学稳定性
硅胶透镜在短波长、高能量的紫外线（特别是UVB和UVC，以及高能UVA）长期照射下，有机分子键会被打断，导致透镜变黄、变脆。一旦变黄，光输出就会断崖式下跌。
而石英玻璃的主要成分是二氧化硅（SiO₂），它是无机材料。
耐热性：石英玻璃的软化点极高，长期使用温度可达1100℃~1200℃，短期甚至能抗1400℃。对于LED那一百多度的工作温度，简直是小菜一碟。
化学稳定性：在喷涂或油墨固化车间，空气中往往弥漫着各种化学挥发物。石英玻璃几乎不与这些物质发生反应，保证了透镜表面的清洁和透光率。
陶瓷基板的热管理：解决散热瓶颈
紫光芯片的光电转换效率通常低于白光LED，这意味着更多的电能转化成了热能。如果热量散不出去，芯片结温升高，不仅会造成波长红移（比如从365nm飘到370nm，导致固化效果变差），还会急剧缩短寿命。
恒彩电子 采用的陶瓷基板配合共晶焊接技术，热阻极低。这就像给芯片装了一个强力抽风机，热量瞬间就被传导到铝基板或散热器上，确保芯片始终在“舒适区”工作。
| 特性 | 石英玻璃透镜 | 硅胶透镜 | 优势分析 |
|---|---|---|---|
| 耐温性 | >1000℃ | <200℃ | 石英完胜，适合高功率应用 |
| 抗UV老化 | 极强，不黄化 | 较弱，易黄化 | 石英保证了全寿命周期的光效维持率 |
| 透光率 | 紫外波段透过率高 | 随老化下降 | 石英能更有效地输出深紫外光 |
| 机械强度 | 硬度高，耐磨损 | 软，易刮伤 | 石英更适合恶劣的工业环境 |
波长对决：365nm与395nm在固化中的技术差异
在选型时，经常有人纠结：到底选365nm还是395nm？这两个波长虽然只差了30nm，但应用效果却天差地别。
能量穿透力对比
395nm：穿透力较强，适合厚涂层的深层固化，而且价格相对便宜。
365nm：能量更高，波长更短。它在引发光聚合反应时，通常能带来更好的表面干燥性（表干）。很多时候，如果你的产品表面固化后还是黏糊糊的（氧阻聚现象），往往是因为缺了365nm的光。
数据洞察 根据 LEDinside 的市场分析，高端光固化市场（如半导体光刻、精密光学粘接）对365nm光源的需求正以每年20%的速度增长，主要原因是其引发固化的交联密度更高。
应用场景区分
如果是做简单的UV胶水粘接，395nm可能就够了。但如果你是做高端3D打印（LCD/DLP技术）、精密电子元器件封装或者高档UV油墨印刷，365nm几乎是必选项。因为这些材料的光引发剂通常是针对365nm设计的。
视觉效果差异
还有一个直观的区别。395nm发出的光带有明显的紫色亮光（因为它离可见光紫光400nm很近）。而365nm已经是人眼不太敏感的区域了，看起来光很暗，呈微弱的淡蓝色或白光（激发了透镜荧光）。
千万别觉得“光看着不亮就是没劲”！实际上365nm的能量非常强，只是你的眼睛看不见。操作时一定要佩戴专业的防护眼镜。
光学设计分析：60°发光角度对固化效率的影响
这款灯珠的另一个核心卖点是 60°发光角度。在LED行业，标准的平面封装通常是120°发光。为什么要特意做成60°？
60° vs. 120°：光束集中度计算
想象一下手电筒。120°就像是散光模式，光照亮了一大片区域，但都不太亮。60°就像是聚光模式，光束收窄了，但照射中心的亮度（辐射照度）会成倍增加。
在工业固化中，我们需要的是单位面积上的能量密度（mW/cm²）。通过将光束收窄到60°，在同样的距离下，照射到产品表面的能量强度可以提升2-3倍。
散射型发光强度与物理优化
通过对石英透镜曲率的精密光学设计，这款灯珠实现了散射型的发光强度分布。这对于需要一定工作距离（例如距离喷头2-5cm）的固化设备来说非常重要。它能确保在有效工作范围内，光斑中心的能量足够强，能够瞬间固化油墨或树脂，防止流平或变形。
实战应用：3535陶瓷紫光365的主要工业场景
说了这么多参数，这玩意儿到底用在哪？让我们来看看几个典型的“实战”案例。
3D打印固化：精度与速度的平衡
在SLA或DLP 3D打印机中，光源的稳定性直接决定了打印件的精度。365nm的波长能让光敏树脂快速交联，减少边缘的漫反射，从而打印出棱角分明的模型。
如果您正在寻找能够提升打印精度的光源，不妨看看这款 3535石英玻璃透镜5W365nm紫光UV灯珠，它的高能量密度非常适合快速成型技术。
UV油墨与喷涂固化
在广告喷绘和PCB油墨印刷中，效率就是金钱。使用这款灯珠组成的阵列光源，可以实现“即打即干”。特别是对于一些附着力要求高的材料（如玻璃、金属），365nm的高能量能促进油墨与基材的化学键合，解决掉漆问题。
电子电路与UV解胶
在手机屏幕贴合或芯片封装中，经常用到UV胶。有些工艺需要UV胶在特定条件下快速固化，而有些（如晶圆切割用的UV胶带）则需要UV照射后失去粘性（解胶）。365nm的纯净光谱能精准控制这些反应，不会因为杂光产生的热量烤坏娇贵的电子元器件。
技术稳定性评估：HC3535GHBV-BV50的可靠性测试
作为 恒彩电子 的核心产品，这款灯珠在出厂前是经过了“地狱级”考验的。
恶劣环境下的耐受力
我们都知道工业现场环境有多差：粉尘、高温、震动。
抗UV老化：得益于石英透镜，即便连续点亮5000小时，光衰通常也能控制在很低的范围内。
冷热冲击：陶瓷基板的热膨胀系数与芯片非常接近。这意味着在频繁开关机（热胀冷缩）的过程中，内部的金线连接不容易断裂，大大提升了可靠性。
恒彩电子的封装工艺
依托国内光学研究院的技术背景，恒彩电子在封装环节采用了全自动化的精密设备。从固晶到焊线，再到透镜的压合，每一步都有严格的质量管控。这保证了每一颗出厂的灯珠，在波长一致性和电压一致性上都能达到极高的标准，避免了客户在做灯板时出现“花脸”（亮度不均）的情况。
常见问题解答
Q：365nm紫光灯珠为何比395nm价格通常更高？这主要是芯片成本决定的。365nm的外延片生长难度更大，良率相对较低，且光效提升更难。再加上采用了成本更高的石英透镜和陶瓷基板，整体造价自然就上去了。但考虑到其带来的固化质量提升，这笔投资通常是划算的。
Q：石英透镜容易碎吗？在工业安装中需要注意什么？石英玻璃虽然硬度高，但也确实比硅胶脆。在SMT贴片或人工焊接时，要避免吸嘴或镊子直接大力撞击透镜顶部。另外，石英透镜表面如果沾了脏污（如胶水手指印），会严重阻挡紫外线，安装时最好戴指套。
Q：如何根据功率需求匹配合适的驱动电源？由于UV LED的伏安特性是非线性的，必须使用恒流驱动电源，绝对不能用恒压源。根据HC3535GHBV-BV50的参数，建议驱动电流设定在700mA左右以获得最佳的光效和寿命平衡，最大不要超过1000mA。
实用建议 如果您是第一次设计UV光源板，建议在PCB上预留NTC热敏电阻的位置，实时监测基板温度。一旦温度超过65℃，通过电路降低电流，这是延长灯珠寿命最有效的方法。
工业固化的理想光源选择
3535陶瓷紫光365 60°灯珠 不仅仅是一个发光元件，它是材料科学与光学设计结合的产物。石英玻璃透镜解决了寿命问题，365nm波长解决了固化质量问题，60°角解决了能量密度问题。
对于追求高品质、长寿命的B2B工业设备制造商来说，选择这样一款“堆料”十足的光源，虽然初期成本略高，但它能帮你规避掉后期无数的售后麻烦。如果您正准备升级您的固化设备，这款来自恒彩电子的高性能灯珠，绝对值得列入您的测试清单。
