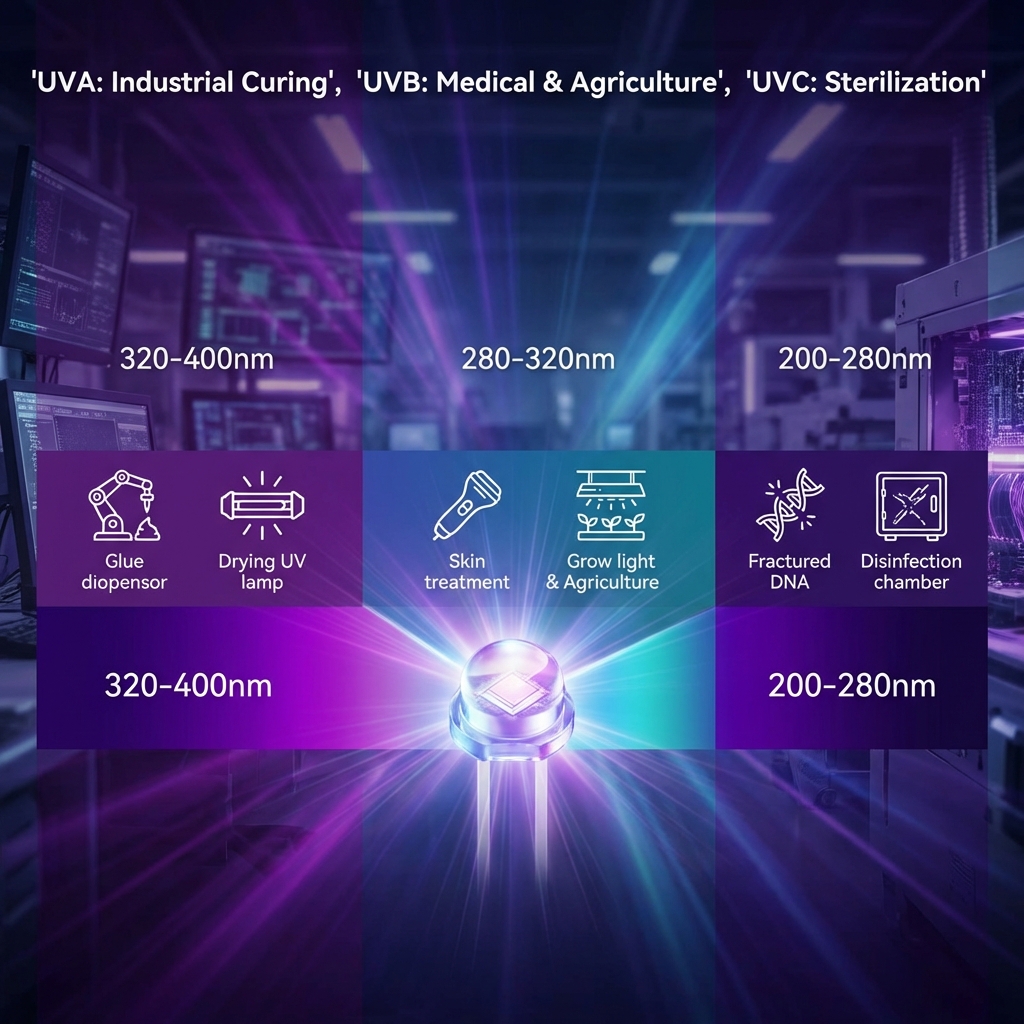

UVLED灯珠是一种利用半导体材料将电能转化为紫外光能的固态光源，根据波长不同主要分为UVA（320-400nm）、UVB（280-320nm）和UVC（200-280nm）三大类，分别应用于工业固化、医疗光疗及杀菌消毒领域。
作为一名在光电行业摸爬滚打多年的从业者，我见过太多项目因为选错了那一两个纳米的波长而全盘皆输。记得有一次在实验室，仅仅是因为散热基板的材质选得不够严谨，整批高昂的UVC芯片在几百小时后光衰就变得惨不忍睹。所以，选择UVLED灯珠，绝不仅仅是看个“紫色亮不亮”那么简单，它是一场关于波长精准度、封装工艺和散热管理的精密博弈。
- UVA (320-400nm)： 工业领域的“硬汉”，主要负责胶水、油墨的快速固化。
- UVB (280-320nm)： 医疗界的“专家”，用于皮肤病治疗和植物生长调节。
- UVC (200-280nm)： 杀菌界的“刺客”，直接破坏细菌病毒的DNA/RNA。
- 核心材料： 氮化铝（AlN）陶瓷基板是目前解决高功率散热的关键。
UVLED 灯珠核心技术概览：从原理到波段划分
要理解UVLED，首先得把它的“心脏”剖开来看。UVLED的发光原理其实和咱们家里用的普通LED照明灯差不多，都是利用半导体内的电子和空穴复合，释放出光子。但区别在于材料。
普通LED用的是氮化镓（GaN）或者磷化镓，而UVLED，特别是深紫外UVC，往往需要铝镓氮（AlGaN）等更复杂的宽禁带半导体材料。这就好比一个是跑平路的轿车，一个是能爬峭壁的越野车，引擎构造完全不同。
行业观点 波长精准度（Peak Wavelength）是工业应用的生命线。在光固化过程中，如果灯珠的主波长与光引发剂的吸收峰值偏差超过5nm，固化效率可能会下降30%以上。
此外，氮化铝（AlN）陶瓷基板在这里扮演了至关重要的角色。紫外芯片对热非常敏感，普通PCB板根本扛不住那种瞬间的高热量。AlN陶瓷不仅绝缘性好，导热率更是普通铝基板的数倍，能像抽水机一样把芯片核心的热量迅速抽走。
UVA 灯珠（320-400nm）：工业固化与检测的主力军
UVA波段是我们接触最多的，也是目前技术最成熟、成本控制最好的领域。但在选型时，大家经常在365nm和395nm之间纠结。
365nm 通常被称为“纯紫外”。它的光色比较淡，能量更集中，非常适合用于表面要求极高的光学胶水固化、精密电子元件的粘接。
395nm 则带有一点紫色的可见光，穿透力更强。对于那些比较厚的UV油墨涂层，或者美甲灯，395nm能更好地穿透到底部，让底层也彻底干透，防止出现“表干里湿”的尴尬情况。
在工业应用中，光强（mW/cm²）和能量密度是两个核心指标。这就像烤面包，光强是火的大小，能量密度是烤了多久。只有两者匹配，才能烤出完美的“面包”。
- PCB曝光： 需要极高的平行光和均匀度。
- 工业探伤： 利用UVA激发荧光物质，裂纹一照便知。
UVC 灯珠（200-280nm）：深紫外杀菌的核心工艺

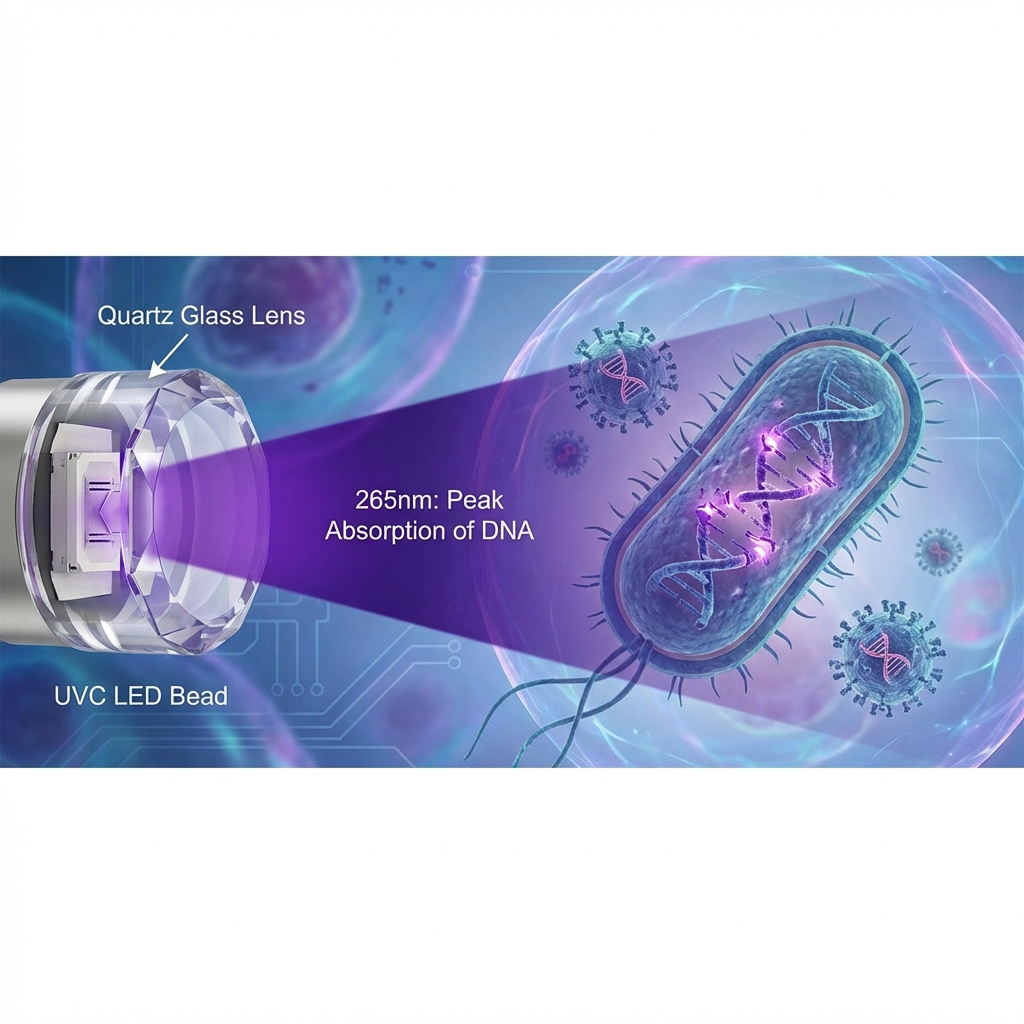

说到UVC，这可是这两年的“顶流”。它的核心能力就是杀菌。特别是 265nm-275nm 这个波段，被称为“黄金杀菌波段”。
为什么是这个波段？因为细菌和病毒的DNA/RNA吸收光谱的峰值就在这附近。一旦被这个波长的光照射，它们的遗传物质链条就会被打断，瞬间失去繁殖能力。
数据洞察 研究表明，在同等功率下，265nm波长的UVC LED对大肠杆菌的灭活效率比285nm高出约1.5倍，是汞灯杀菌效率的高效替代方案。
但是在封装UVC灯珠时，有一个巨大的挑战：透镜材料。普通的玻璃或树脂透镜会像一堵墙一样把短波紫外线挡在外面。所以，必须使用昂贵的石英玻璃，或者采用特殊的封装胶水。
这就引出了一个常见问题，很多客户在采购时会疑惑波段的纯度。关于这一点，如果你想深入了解光谱的重叠问题，可以参考这篇专业文章：[uvc灯珠是否包含UV-A波段？一文详解其工作原理、规格与应用差异 :https://www.h-cled.com/hangyedongtai/3950.html]，里面详细解释了为何有些UVC灯珠看起来会有微弱的蓝光。
此外，气密性封装也是关键。水汽是UVC芯片的大敌，一旦受潮，芯片内部的电极就会腐蚀，寿命大打折扣。
UVB 灯珠（280-320nm）：医疗光疗与特殊分析应用
UVB的市场相对较小，但技术门槛很高。
310nm 的窄波段UVB是皮肤科医生的好帮手。对于白癜风、银屑病患者来说，这个波长的光能有效调节皮肤免疫功能，刺激黑色素生成。但这需要极高的光谱纯度，一旦混入了杂光，不仅治疗效果打折，还可能灼伤皮肤。
在农业领域，UVB也是“黑科技”。在大麻种植或者特定药材种植中，适量的UVB照射可以“吓唬”植物，迫使它们产生更多的次生代谢物（如THC、CBD或花青素）来保护自己，从而提高了作物的药用价值。
技术提示 UVB波段对封装树脂的老化破坏力极强。普通环氧树脂在UVB照射下几百小时就会发黄变脆，导致光通量急剧下降。因此，全无机封装或特种氟树脂是必选。

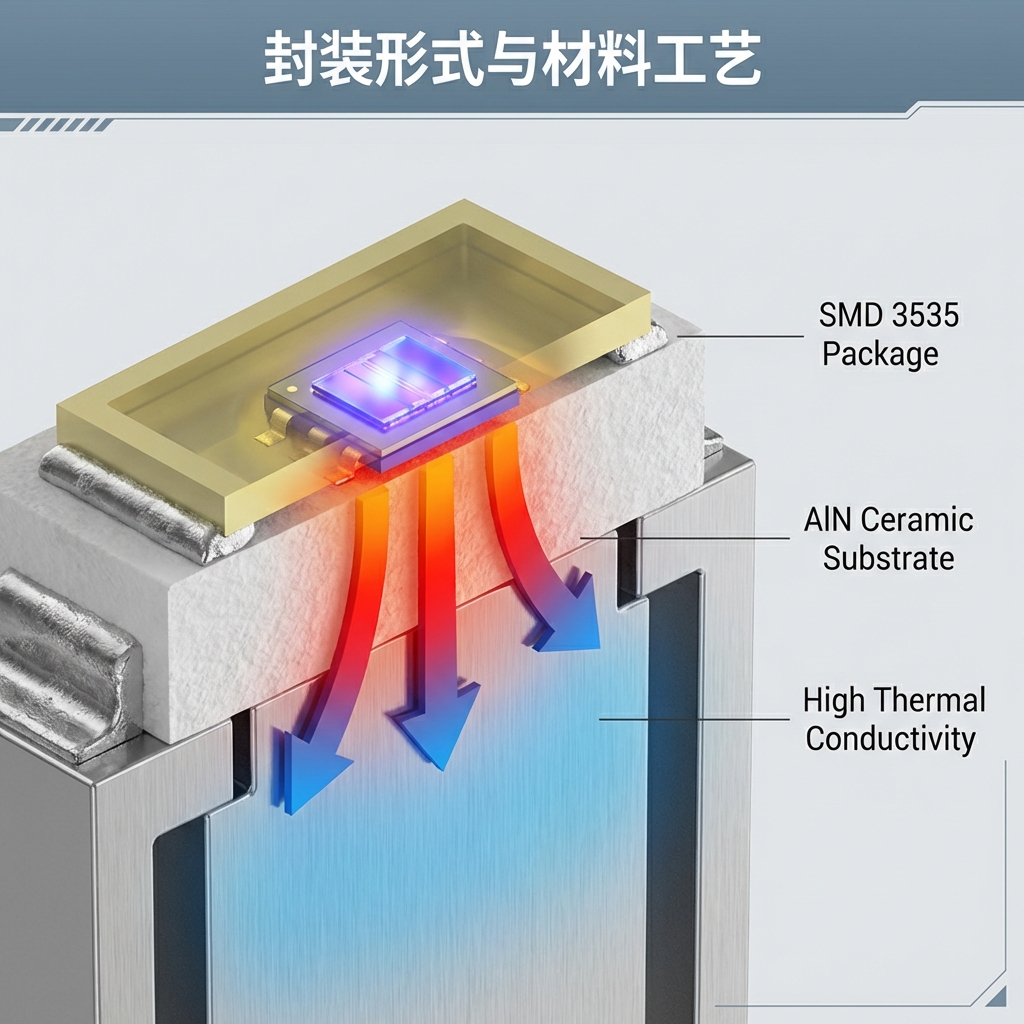

封装形式与材料工艺：SMD LED 灯珠的技术规格对比
市面上的UVLED灯珠长得五花八门，但主流的还是SMD（表面贴装器件）封装。
我们在 恒彩电子 的实验室里测试过各种封装形式，发现尺寸不仅仅代表大小，更代表了散热能力和功率承载上限。
| 封装型号 | 典型功率 | 尺寸 (mm) | 优势 | 典型应用 |
|---|---|---|---|---|
| SMD 2835 | 0.2W - 0.5W | 2.8 x 3.5 | 性价比高，发光面均匀 | 美甲灯、空气净化器指示 |
| SMD 5050 | 1W - 3W | 5.0 x 5.0 | 散热好，支持多芯片集成 | 工业固化机、手持消毒棒 |
| SMD 3535 | 1W - 5W | 3.5 x 3.5 | 陶瓷基板，高功率密度 | 杀菌模组、高强度曝光机 |
| EMC 3030 | 0.5W - 1W | 3.0 x 3.0 | 耐高温，抗黄化 | 商业照明辅助、植物照明 |
陶瓷基板 vs PPA/PCT支架：这是个老生常谈的话题。PPA支架便宜，但这就好比塑料，时间久了、热度高了就会老化发黄。而陶瓷基板（如恒彩电子常用的高导热陶瓷）虽然贵一点，但热阻极低（Rth小），能保证灯珠在长期高负荷工作下“冷静”如初。
UVLED 与传统汞灯的技术性能深度对比
虽然UVLED是大势所趋，但我们不能否认传统汞灯在某些超大功率场景还有市场。不过，从技术迭代的角度看，UVLED的优势是碾压式的。
- 冷光源特性： 传统汞灯像个大火炉，发光的同时伴随着大量的红外辐射（IR）。这对于热敏感材料（比如薄膜、某些塑料）简直是灾难。UVLED几乎不含红外线，被称为“冷光源”，再娇贵的材料也能放心照。
- 能效比分析： 汞灯的电光转换效率极低，大部分电能都变成了热量浪费掉了。UVLED虽然单颗功率看似小，但因为光线集中、损耗少，实际有效能效往往高出数倍。
- 启动响应： 汞灯开机要预热几分钟，关机还得冷却半天。UVLED是纳秒级开关，即开即用。这对自动化生产线来说，意味着效率的巨大提升。
UVLED 灯珠的可靠性评估与寿命衰减曲线
大家都关心寿命，但寿命不是指“什么时候灯灭了”，而是指“光不够亮了”。
行业通用的标准是 L70 或 L50。L70是指光通量衰减到初始值的70%所需的时间。对于高品质的UVLED，这个时间通常在 20,000 到 50,000 小时 之间。
但这有个前提：结温（Junction Temperature）控制。
无论你的灯珠标称寿命多长，只要散热没做好，结温超过了芯片的承受极限（通常在120℃-150℃），光衰曲线就会像过山车一样直线下降。同时，湿气也是隐形杀手。如果不做三防处理，湿气渗入会导致镀银层硫化发黑，光就再也出不来了。
常见问题解答：关于 UVLED 灯珠的技术疑点
UVC LED 看起来有蓝光，是质量问题吗？不一定。人眼是看不见真正的UVC光线的。你看到的微弱蓝光或紫光，通常是芯片发光光谱中的“寄生光”，或者是光线激发了封装材料产生的荧光。只要主波长在265-280nm范围内，这就不是质量问题，反而能起到工作指示灯的作用。
不同波段的 UVLED 灯珠可以混用吗？当然可以，而且往往效果更好。在工业固化中，我们经常把365nm（负责表干）和395nm（负责深层固化）混合排列，组成“全波段”光源，这样既能保证表面干爽不粘手，又能保证底层彻底固化。
如何通过光功率密度计算所需的 UVLED 灯珠数量？这需要做一道算术题。首先确定你的工艺需要多少能量（mJ/cm²），然后结合产线速度和照射距离，推算出需要的光强（mW/cm²）。最后，根据单颗灯珠的实际输出光功率和光学透镜的效率，就能算出大概需要的灯珠数量。
以技术参数驱动的高价值 UVLED 解决方案
归根结底，UVLED灯珠的选择是一门平衡的艺术。
波段决定了“能不能干”，功率决定了“干得快不快”，而封装材料和散热设计则决定了“能干多久”。无论是 恒彩电子 生产的陶瓷封装系列，还是市场上其他高端产品，其核心价值都在于为特定场景提供了最匹配的光子能量。
对于B端采购者和工程师而言，抛开单纯的价格比对，深入关注光提取效率（WPE）、热阻系数和波长的一致性，才是确保产品长期稳定运行的正确路径。
