在我刚入行做电子工程师助理时，面对一盘盘密密麻麻的贴片元件，最头疼的就是分不清正负极。特别是像5050这种常见的LED，一旦搞错，轻则不亮，重则烧毁整批物料，返工的痛苦至今记忆犹新。相信很多同行朋友都有过类似的经历。这篇文章，我将结合自己多年的实践经验，把分辨5050贴片正负以及其他常见贴片元件极性的方法，毫无保留地分享给大家。
本文将涵盖从快速辨识技巧、万用表实测，到PCB设计规范的全流程指南，希望能帮助您在生产和设计中少走弯路，提升效率。
- 快速辨别5050LED极性：观察封装上的缺口或三角形标记，缺口侧通常是负极。
- 其他贴片元件：如0805、5730，通常底部有“T”字或绿色标记，T字横边为正，绿点侧为负。
- 贴片二极管(SS54,1N4007)：带有一条白色或银色线条的一端是负极。
- 终极验证方法：使用万用表的二极管档位测试，能点亮时红表笔接触的是正极，黑表笔是负极。
- 极性接反后果：元件不亮、性能下降，甚至永久性损坏。
- PCB设计：务必在丝印层清晰标注极性，与元件规格书保持一致。
什么是贴片元件的极性？为什么它至关重要？
很多刚接触电路的朋友可能会问，一个小小的贴片元件，为什么非要分清正负极呢？这其实是由其内部的半导体结构决定的。
极性定义：正极（Anode）与负极（Cathode）
我们通常说的正极（Anode）和负极（Cathode），是针对具有“单向导电性”的元件而言的，比如LED（发光二极管）和普通二极管。
- 正极(Anode)：电流流入端。
- 负极(Cathode)：电流流出端。
你可以把它们想象成一个单向阀门，只允许电流从正极流向负极。如果方向反了，电流就无法通过，元件自然也就无法正常工作。
电流的单向流动性：LED与二极管的工作原理
LED之所以能发光，就是因为当正向电流通过其内部的PN结时，电子与空穴复合会释放出能量，这些能量以光子的形式呈现出来，我们就看到了光。如果施加反向电压，PN结的电阻会变得极大，几乎没有电流通过，LED自然就不会发光。如果反向电压超过其承受极限，还会导致PN结被击穿，造成永久性损坏。
根据行业标准，大部分SMDLED的反向耐压（ReverseVoltage,VR）仅为5V左右。这意味着在实际电路中，一个不经意的静电或者错误的接线，就可能导致元件报废。
极性在电路设计与生产装配中的重要性
在工业生产中，极性更是不可忽视的关键点。从PCB设计、SMT贴片到最终测试，任何一个环节出错，都会导致巨大的成本损失。
- 设计阶段：工程师必须在PCB丝印层上明确标出每个极性元件的方向。
- 生产阶段：SMT贴片机需要根据程序设定的坐标和角度，准确地将元件放置在焊盘上。如果极性标反或程序设错，整批电路板都可能报废。
- 测试阶段：功能测试（FCT）会检验电路的每一部分是否正常工作。极性错误是导致测试失败的最常见原因之一。
因此，准确辨别和处理元件极性，是保证产品质量和生产效率的基础。
图文详解：5050贴片LED正负极的多种判断方法
好了，理论讲完，我们来看点实际的。5050贴片LED是最常用的规格之一，学会辨认它的正负极非常有代表性。下面介绍几种屡试不爽的方法。
方法一：视觉观察法-查找封装上的极性标识
这是最直接、最快速的方法。制造商通常会在元件本体上留下明确的标记。

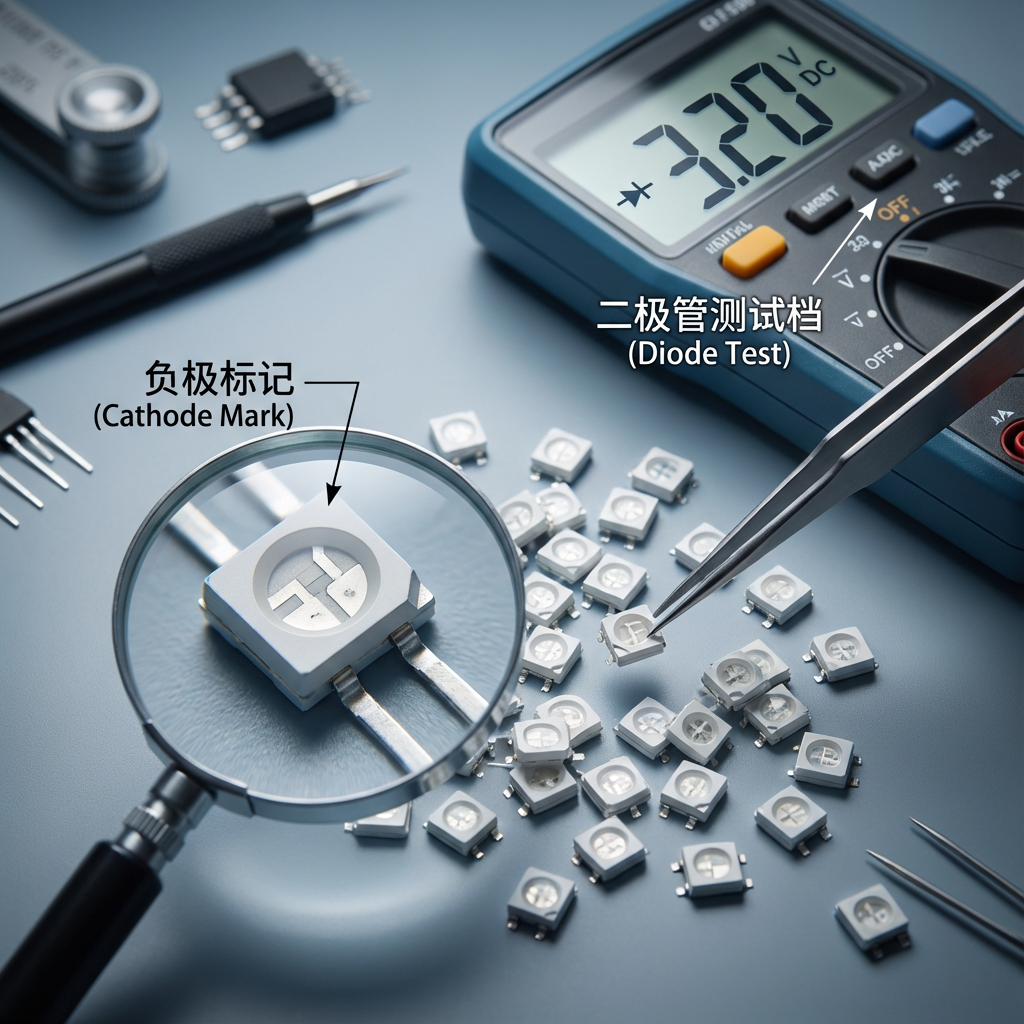

- 看缺口：这是5050LED最常见的标识。在封装的一个角上会有一个小小的缺口。这个缺口所对应的那一侧引脚，就是负极（Cathode）。把它想象成一个箭头，指向负极方向。

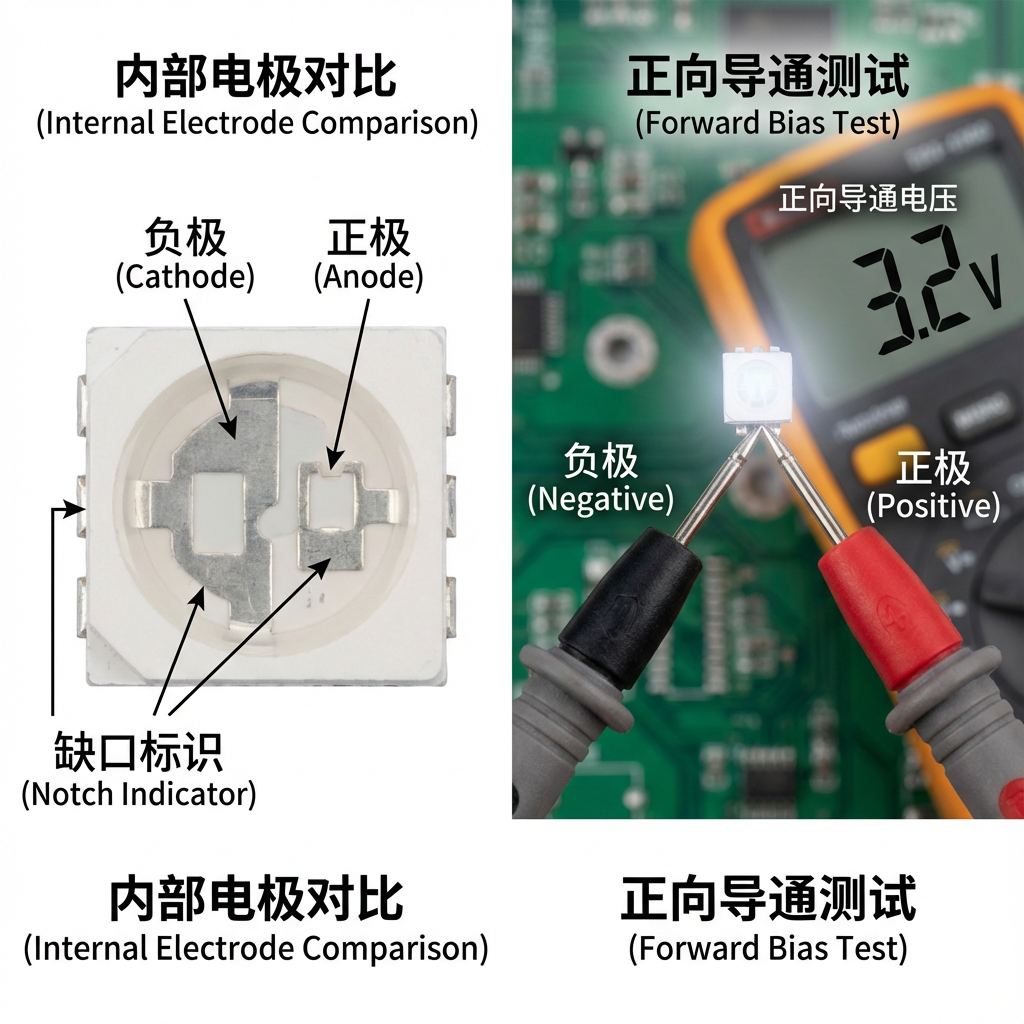

- 看内部电极：透过透明的封装，有时能看到内部两个大小不同的金属电极。通常，较大的电极是负极，较小的是正极。这个方法在某些小尺寸或不透明封装上可能不适用。
- 看底部标记：将元件翻过来，有时底部会有标记。比如一个绿色的“T”字形或三角形符号。通常，“T”字的短竖边或者三角形的尖端指向负极。
记住一个口诀：“大负小正，缺口为负，绿点为负”。虽然不同厂家细节可能略有差异，但这个规律覆盖了市面上90%以上的产品。
方法二：万用表检测法-使用二极管档位精准判断
如果视觉观察不确定，或者元件太小看不清，万用表就是你的终极武器。
- 调至二极管档：将你的数字万用表旋转到二极管测试档（通常有一个二极管的符号）。
- 红黑表笔测试：用红表笔接触一个引脚，黑表笔接触另一个引脚。
- 观察结果：
- 如果LED微弱发光，并且万用表显示一个读数（通常是LED的正向导通电压，如1.8V~3.3V），那么恭喜你，找对了！此时红表笔接触的是正极（Anode），黑表笔接触的是负极（Cathode）。
- 如果LED不亮，万用表显示“OL”或无穷大，说明极性反了，或者元件已损坏。交换表笔再试一次即可。
这个方法百分之百准确，是产线质检和维修工程师的必备技能。
方法三：查阅Datasheet-获取最权威的引脚定义
对于B端采购和研发工程师来说，最权威、最可靠的方法永远是查阅供应商提供的产品规格书（Datasheet）。比如在采购恒彩电子的
规格书中会用清晰的图纸标明每个引脚的定义、极性标记、尺寸以及电学参数。这不仅能帮你确定正负极，还能了解其正向电压（Vf）、工作电流（If）等关键信息，对于电路设计至关重要。
| 参数 | 5050白光LED(典型值) | 说明 |
|---|---|---|
| 正向电压(Vf) | 3.0–3.4V | 电流在60mA时测得 |
| 反向电压(VR) | 5V | 最大允许的反向电压 |
| 建议工作电流(If) | 60mA | 单颗芯片建议电流 |
| 视角(2θ1/2) | 120° | 发光角度 |
常见贴片元件极性辨识手册
除了5050LED，产线上还有很多其他需要区分极性的贴片元件。这里整理一份简明手册，帮你快速入门。
贴片LED：不同封装（0805、5730等）正负极判断规则
- 0805/0603贴片LED：这类小尺寸LED，通常在底部有极性标记。最常见的是一个绿色的箭头或“T”字形。箭头的指向端或“T”字的短竖边指向的是负极。
- 5730贴片LED：封装尺寸较大，通常一侧会有较大的散热焊盘。这个大焊盘一侧的引脚是负极。同时，其封装的一个角也可能有缺口标记，同样指向负ějí。
贴片二极管：SS54、1N4007、1N5819的极性符号解析
贴片二极管（包括肖特基二极管、快恢复二极管等）的极性标识非常统一。
无论是SS54、贴片1N4007还是1N5819，它们都在元件本体的一端印有一条色带（通常是白色、银色或灰色）。这条色带所在的一端就是负极（Cathode）。
这个规则适用于绝大多数SOD、SMA、SMB、SMC封装的贴片二极管。在电路图中，二极管的符号是一个三角形加一条短线，短线那端就对应着色带，代表负极。
| 元件型号 | 封装 | 极性标识 | 负极(Cathode) |
|---|---|---|---|
| 贴片SS54 | SMA/DO-214AC | 色带 | 色带所在一端 |
| 贴片1N4007 | MELF/SMA | 色带 | 色带所在一端 |
| 贴片1N5819 | SMA/DO-214AC | 色带 | 色带所在一端 |
特殊元件：5050RGBLED引脚的极性说明
标准的5050白光LED只有2个引脚。而5050RGBLED则更为复杂，通常有6个引脚（或4个引脚，共阳极/共阴极）。它内部集成了红（R）、绿（G）、蓝（B）三颗独立的芯片。
对于6引脚的5050RGB，它相当于三颗独立的LED封装在一起，每颗都有自己的正负极。而对于4引脚的，则是将三颗芯片的某一极（正极或负极）连接在了一起作为公共端。
- 共阳极（CommonAnode）：有一个公共的正极引脚，另外三个引脚分别控制R、G、B的负极。
- 共阴极（CommonCathode）：有一个公共的负极引脚，另外三个引脚分别控制R、G、B的正极。
这种复杂元件的引脚定义，必须参考产品规格书，没有任何捷径。
PCB设计规范：如何正确标注贴片元件的极性？
作为一名合格的硬件工程师，不仅要会认，更要在自己的设计中清晰地标示出来，避免给后续的生产环节“挖坑”。
PCB丝印正负极标识的行业标准
在PCB的丝印层（SilkscreenLayer），我们通常使用一些符号来指示极性元件的朝向。
- 对于LED：最常用的是在负极一侧画一个点、一个小三角形，或直接标注“K”（Cathode的缩写）。有些也会在正极标注“A”（Anode的缩写）。
- 对于二极管：通常会画出二极管的电路符号轮廓，即一个三角形加一条竖线，竖线那端就是负极。
- 对于电解电容：通常用一个“+”号来标记正极。
尽管有通用标准，但不同公司的设计规范可能略有不同。关键在于团队内部要统一标准，并且在设计文件中附带说明，确保生产方能够准确理解。
如何确保PCB设计与元件Datasheet的一致性
在绘制PCB封装库时，这是最容易出错的环节。第一步就是要打开元件的Datasheet，找到它的“RecommendedPadLayout”或“PackageOutline”部分。
严格按照规格书上的引脚编号和极性标记来创建你的封装。创建完成后，最好打印一份1:1的图纸，拿一个实际的元件比对一下，确保万无一失。这个简单的动作，可以避免后期大批量生产时付出惨痛的代价。
避免常见的设计错误与陷阱
- 镜像封装：在某些设计软件中，误操作将元件从顶层（TopLayer）移动到底层（BottomLayer）时，可能会自动镜像，导致极性反转。务必仔细检查。
- 引脚编号混淆：特别是对于多引脚器件，如IC或RGBLED，一定要核对引脚1的位置和编号顺序。
- 依赖自动生成库：软件自带的或网上下载的封装库不一定100%可靠，使用前务必自行验证。
后果与对策：极性接反会导致什么问题？
如果真的不幸把极性搞错了，会发生什么呢？后果可轻可重。
常见后果：元件不工作、性能下降甚至永久性损坏
- LED和二极管：最直接的后果就是不亮或不导通，电路功能失效。如果反向电压超过其VRmax，元件会被击穿，永久损坏。
- 电解电容：极性接反非常危险！轻则电容发热、鼓包、漏液，严重时甚至会像小鞭炮一样爆炸，损坏周边的元件和PCB板。
- 集成电路(IC)：大多数IC的VCC和GND接反会瞬间烧毁芯片。
一家消费电子制造商曾报告，由于一批贴片钽电容极性贴反，导致产品在老化测试中出现超过20%的故障率，最终不得不召回数千台设备，损失惨重。
对整个电路板的影响：功能失效与连锁反应
一个元件的极性错误，影响的往往不止是它本身。它可能导致整个信号通路中断，或造成电源短路，使整块电路板无法工作。在复杂的电路中，一个地方的电压异常还可能通过信号线传导到其他部分，引起连锁反应，损坏更多无辜的元件。
预防策略：建立工业生产中的极性校验流程
为了将风险降到最低，专业的生产线通常会设置多道防线：
- 来料检验(IQC)：抽检来料，用万用表或专用测试仪核对极性标记是否与规格书一致。
- SMT首件检验(FirstArticleInspection)：贴片机贴完第一块板后，立即暂停生产。由质检工程师人工或使用AOI（自动光学检测）设备，仔细检查每个极性元件的方向是否正确。
- AOI全检：对于大批量生产，每块板都会经过AOI设备扫描。AOI可以通过图像识别，快速判断元件的位移、偏斜、错件以及极性方向。
- 功能测试(FCT)：最后的关卡，通过给电路板上电并运行测试程序，从功能层面验证所有部分是否正常工作。
通过这一系列流程，可以将因极性错误导致的风险降至最低。
常见问题解答
贴片二极管SS54的那条线代表什么？那条白色的线（色带）代表的是负极（Cathode）。电流从没有线的一端（正极）流向有线的一端（负极）。
1N4007和1N5819贴片极性有何区别？它们没有区别！无论是哪种型号的贴片二极管，其极性标识规则都是一样的：有色带的一端是负极。它们的区别在于电学特性，比如1N5819是肖特基二极管，正向压降更低，开关速度更快。
不看标记，还有其他方法可以辨别LED极性吗？除了视觉观察和万用表测试，在实验室环境下，还可以通过连接一个带有限流电阻的可调电源来测试。逐渐增加电压，当LED点亮时，电源的正极连接的就是LED的正极。但这种方法操作繁琐，不适合快速判断。对于生产而言，最可靠的还是标记和万用表。
掌握贴片元件的极性辨识，是每一位电子工程师和生产技术人员的基本功。从5050贴片正负的简单判断，到复杂PCB的设计规范，每一个细节都关乎产品的最终质量与可靠性。希望今天的分享能让你对这个看似简单却至关重要的问题有更深入的理解。
