5V供电5050RGB6脚LED灯电路图终极指南：从接线到电阻计算

刚接触LED项目时，我常常被各种参数和复杂的电路图搞得头昏脑胀。特别是第一次尝试用5V电源点亮一个5050RGB6脚LED灯珠时，心里充满了疑问：电压会不会太高？电阻到底要用多大的？接错一根线会不会直接烧掉？相信很多工程师朋友和DIY爱好者都遇到过类似的困惑。

这篇文章就是我多年经验的总结，希望能带你彻底搞懂5V供电下5050RGBLED灯的电路设计。我们会从最基础的接线原理讲起，一步步深入到电阻计算和故障排查，让你轻松掌握这项关键技能。

在开始深入探讨之前，我们先几个大家最关心的问题：

• 5V电压能直接驱动5050RGBLED灯吗？不能。5050RGB灯珠内红、绿、蓝三个芯片的工作电压通常在2.0V-3.4V之间。直接用5V驱动会因电流过大而瞬间烧毁LED，必须串联一个限流电阻。
• 连接5V电源时需要多大的电阻？这取决于LED的正向电压和期望的工作电流。一个简单的估算方法是，对于常见的20mA工作电流，R、G、B三个通道的电阻值通常在100Ω到150Ω之间。下文会有详细的计算公式。
• 5050RGB6脚LED灯的基本接线原则是什么？6个引脚中，有一个是公共端（共阳极或共阴极），另外三个分别对应红(R)、绿(G)、蓝(B)三个颜色的控制端。接线时，需要将公共端接到电源的正极或负极，然后将R/G/B三个引脚分别通过限流电阻接到控制信号或电源的另一端。

理解5050RGB6脚LED灯：电气参数与工作原理

想要玩转5050RGBLED，首先得摸清它的“脾气”。了解它的核心电气参数和工作原理，是正确设计电路的第一步，也是避免“炸灯”惨剧的关键。

5050RGBLED灯的核心电气参数解析（电压、电流、引脚定义）

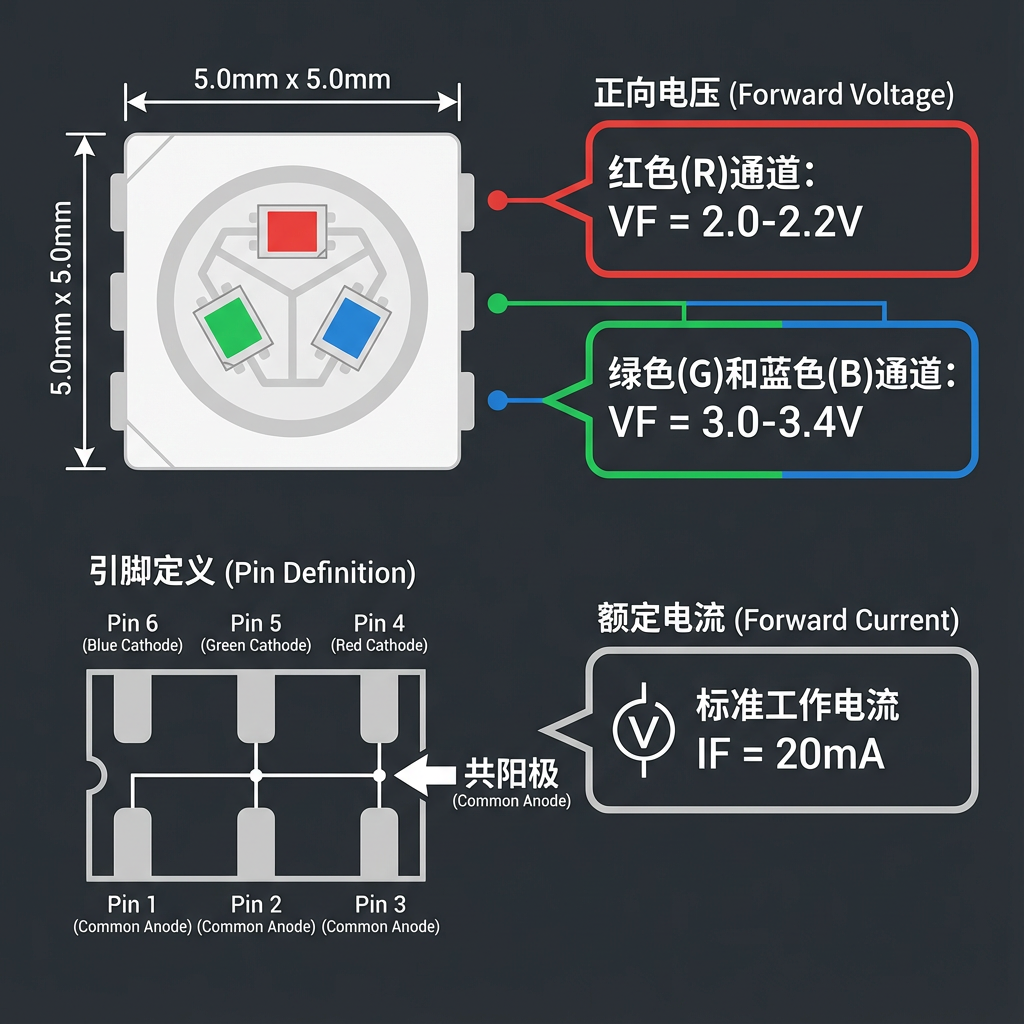

5050RGBLED灯珠其实是在一个5.0mmx5.0mm的封装内集成了红(R)、绿(G)、蓝(B)三个独立的LED芯片。每个芯片都有自己的电气特性：

• 正向电压(ForwardVoltage,VF)：这是让LED正常发光所需的最低电压。不同颜色的VF值不同，通常：
  • 红色(R)：约2.0-2.2V
  • 绿色(G)：约3.0-3.4V
  • 蓝色(B)：约3.0-3.4V
• 正向电流(ForwardCurrent,IF)：这是LED在正常亮度下工作时流过的电流，通常为每个颜色通道20mA。电流越大，亮度越高，但超过额定值会急剧缩短寿命甚至烧毁。
• 引脚定义：6脚的5050RGB灯珠通常是“共阳极”设计。这意味着有一个公共的正极引脚，另外三个引脚分别对应R、G、B三个颜色的负极。你需要通过控制这三个负极的通断来点亮不同颜色。

5V电压下的工作原理：为何需要限流电阻？

现在我们知道，LED芯片的VF远低于5V。如果直接把5V电源接到LED两端，会发生什么？根据欧姆定律（I=U/R），由于LED自身的电阻极小，瞬间会有巨大的电流流过，远超20mA的额定值，导致芯片在零点几秒内就因过热而烧毁。

限流电阻的作用，就是“吃掉”多余的电压，并将电流限制在一个安全、合理的范围内。它与LED串联，分担了一部分电压，保证了施加在LED两端的电压正好是其所需的正向电压VF，从而使电流IF稳定在20mA左右。

根据Statista的预测，到2025年，RGBLED灯在B2B市场的需求将在5年内增长20%。这表明，掌握可靠的驱动电路设计对于工程师和产品开发者来说至关重要。

恒彩电子如何确保其5050RGBLED灯的高可靠性与性能一致性？

仅仅知道理论还不够，灯珠本身的品质决定了最终产品的成败。在恒彩电子，我们深知这一点。凭借近二十年的封装技术背景，我们从源头就严格把控。每一颗5050RGBLED灯珠都经过我们独立实验室的严苛测试，确保其VF、IF和光色参数高度一致。

这意味着当你使用我们的产品时，无需担心因批次差异导致亮度或颜色不均的问题。我们采用世界顶尖的全自动生产设备，保证了每一颗LED灯珠都具备卓越的可靠性和长久的使用寿命。

5V供电5050RGBLED灯电路图设计与绘制详解

理论搞懂了，现在我们来画图。一个清晰、正确的电路图是项目成功的蓝图。无论是简单的指示灯还是复杂的氛围照明系统，都离不开一个坚实的基础电路。

基础电路图解析：元件构成与连接方式

一个最基础的5V供电5050RGBLED电路通常包含以下几个元件：

• 5V直流电源：提供能量来源。
• 5050RGB6脚LED灯珠：发光核心。
• 限流电阻(RR,RG,R_B)：为红、绿、蓝三个通道分别提供限流保护。
• 开关或控制器(如Arduino,MCU)：用于控制颜色的通断和混合。

连接方式（以共阳极LED为例）：

1. 将LED的公共阳极引脚连接到5V电源的正极（+5V）。
2. 将红色(R)通道的阴极引脚串联一个电阻R_R，然后连接到控制器的GPIO引脚或电源负极（GND）。
3. 同样，将绿色(G)和蓝色(B)通道的阴极引脚分别串联电阻RG和RB，再连接到控制端。

如何正确绘制一个标准的5V电源LED指示灯电路图？

如果你只是想用5050RGBLED做一个简单的三色指示灯，电路可以更简化。你只需要用三个独立的开关来分别控制R、G、B通道的接地即可。

• 电源部分：清晰标注+5V和GND。
• LED部分：使用标准的LED符号，并标注出共阳极和R/G/B引脚。
• 电阻部分：在每个通道的路径上画出电阻符号，并标注计算出的阻值。
• 控制部分：画出开关符号，连接在电阻和GND之间。

设计电路时，务必将每个元件的连接关系清晰地表示出来。一个好的习惯是，在图纸上标注出关键节点的电压和预期的电流值，这在后续调试时会非常有帮助。

电路设计要点：如何通过电路图实现电流调节与保护？

电路图不仅是连接指南，更是性能设计的工具。

• 电流调节：通过改变限流电阻的阻值，你可以精确控制流过每个颜色通道的电流，从而调节其亮度。例如，如果觉得红色太亮，可以适当增大R_R的阻值。
• 过流保护：限流电阻是第一道防线。在更复杂的设计中，可以考虑加入PPTC自恢复保险丝或使用专用的LED驱动芯片，它们能提供更全面的过压、过流和过温保护。
• 散热考虑：如果需要同时点亮多个大功率LED，必须在电路设计阶段就考虑散热问题。PCB布局时应留出足够的散热焊盘，或为LED灯板增加散热片。

【实操指南】如何正确连接5V电源与5050RGB6脚LED灯

理论结合实践，现在我们卷起袖子，动手接线！这个过程很简单，但细节决定成败。请务必在断电状态下操作。

步骤一：识别5V电源接口与LED灯引脚（附引脚接法图解）

你需要确认你的工具和元件：

• 5V电源：常见的USB口、手机充电头或专用的5V电源适配器都可以。确认正负极（通常红色线为+5V，黑色线为GND）。
• 5050RGB6脚LED：找到引脚定义图。通常，最长的引脚是公共端（共阳极）。如果不确定，可以查阅产品的数据手册（DataSheet）。一般引脚排列会有缺口或标记作为参考。
  • 引脚识别技巧：将LED的缺口或标记侧朝向自己，按照数据手册的顺序识别引脚。

步骤二：正确串联电阻的接线方式

串联，意味着“手拉手”。电阻必须和它要保护的LED通道在同一条电路上。

1. 准备三个电阻：根据下一章节计算出的RR,RG,R_B阻值准备好电阻。
2. 连接公共端：将LED的共阳极引脚连接到面包板或导线上，再将这条线接到5V电源的正极。
3. 连接R通道：将电阻R_R的一端连接到LED的红色阴极引脚，另一端接到开关或控制器的引脚。
4. 连接G/B通道：重复步骤3，分别为绿色和蓝色通道串联上RG和RB。

切记：三个颜色通道必须分别串联独立的电阻！千万不能图省事，在公共阳极的路径上只串联一个电阻。因为R/G/B的VF不同，共用一个电阻会导致电压分配不均，VF低的通道电流过大而被烧毁。

步骤三：通电测试与注意事项，避免过载损坏

所有线路连接完毕后，仔细检查一遍，确认没有短路，正负极没有接反。

1. 首次通电：先只连接一个颜色通道进行测试，例如红色。将开关合上（或将控制引脚置为低电平），观察LED是否正常发光。
2. 测量电流：如果条件允许，用万用表的电流档串联到电路中，测量实际电流是否与你设计的20mA接近。
3. 逐一测试：依次测试绿色和蓝色通道，确认它们也能正常工作。
4. 混合颜色：最后，同时接通两个或三个通道，观察混合出的颜色（如紫色、黄色、白色）是否正常。

注意事项：

• 静电防护(ESD)：LED是对静电非常敏感的元器件，操作时最好佩戴防静电手环。
• 焊接温度：如果需要焊接，请控制好烙铁温度和焊接时间，避免过热损伤芯片。

关键技术：如何为5VLED电路精确计算和选择电阻？

这是整个环节中最具技术含量的一步。一个正确的电阻值，是LED能长期稳定工作的保证。好消息是，计算公式非常简单。

LED灯串联电阻的计算公式与应用

我们使用的依然是老朋友——欧姆定律的变形式：电阻值(R)=(电源电压VS-LED正向电压VF)/期望电流IF

• VS：电源电压，这里是5V。
• VF：LED的正向电压，需要查数据手册。R/G/B的值不同。
• IF：你希望LED工作的电流，通常设为0.02A(20mA)。

案例分析：为5050RGBLED灯计算5V电源下的电阻值

假设我们有一颗来自恒彩电子的5050RGBLED，其典型参数如下：

• 红色(R)VF=2.0V
• 绿色(G)VF=3.2V
• 蓝色(B)VF=3.2V
• 期望电流IF=20mA=0.02A

现在我们来分别计算三个通道所需的电阻：

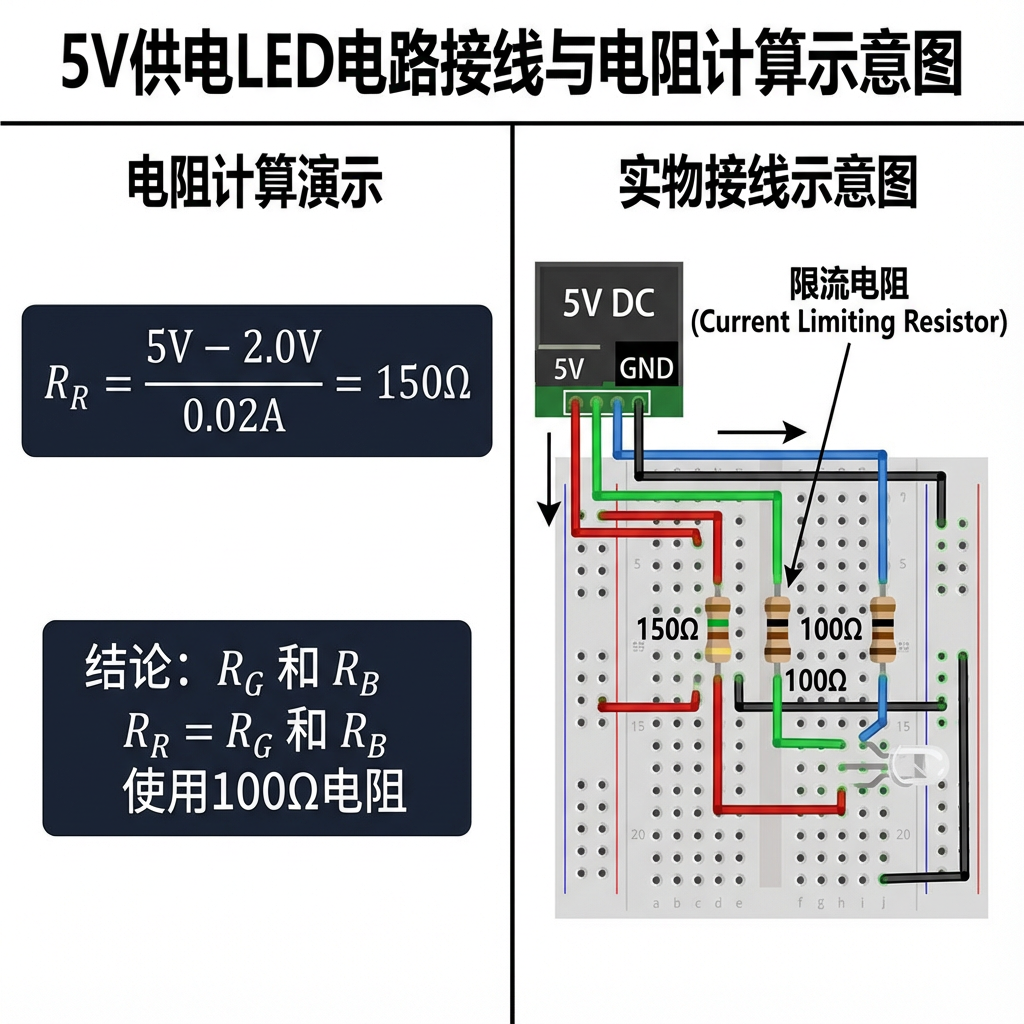

• 红色通道电阻R_R=(5V-2.0V)/0.02A=3.0V/0.02A=150Ω
• 绿色通道电阻R_G=(5V-3.2V)/0.02A=1.8V/0.02A=90Ω
• 蓝色通道电阻R_B=(5V-3.2V)/0.02A=1.8V/0.02A=90Ω

由于市场上标准电阻的阻值是固定的，我们找不到90Ω的电阻。这时，我们应该选择一个最接近且稍大的标称值，比如100Ω。选择稍大的电阻会使电流略微减小，亮度稍降，但对LED更安全。

电阻选择标准：功率、精度与常见问题

计算出阻值后，我们还需要考虑电阻的另外两个重要参数：

• 功率：电阻在工作时会发热，需要能承受这部分功率。功率P=I²*R或P=(VS-VF)*IF。
  • 以红色通道为例：P=(5V-2.0V)*0.02A=0.06W。
  • 我们常用的贴片或直插电阻功率有1/8W(0.125W)、1/4W(0.25W)等，都远大于0.06W。因此，选择最常见的1/4W电阻就足够了。
• 精度：普通应用选择5%精度的电阻即可。如果项目对颜色一致性要求极高，可以选择1%精度的高精度电阻。

“在消费电子产品中，可靠性是设计的核心。为一个几分钱的LED选择一个几厘钱的错误电阻，可能会导致数百元的产品返修。因此，在电阻选择上绝不能掉以轻心。”

5V供电的RGBLED与单色LED：电路设计的核心差异

虽然都是LED，但RGBLED和单色LED在电路设计上还是有很大区别的。搞清楚这些差异，有助于你更好地进行项目选型和设计。

引脚与控制方式的不同

• 单色LED：通常只有2个引脚，一个阳极(+)一个阴极(-)。电路非常简单，只需串联一个限流电阻即可。控制方式也只是简单的“开”或“关”。
• RGBLED：至少有4个引脚（如50504脚共阳/共阴）或更多（如50506脚）。它相当于三个独立的LED封装在一起，你需要为每个颜色通道独立设计电路。控制方式更复杂，需要通过PWM（脉冲宽度调制）信号来分别控制三个通道的亮度，从而混合出上百万种颜色。

电路复杂性与驱动电流管理的对比

单色LED电路简单，一个萝卜一个坑。而RGBLED电路的复杂性是其三倍，需要三个独立的限流电阻和三个控制通道。

在电流管理上，单色LED只需要考虑单个20mA的电流。而RGBLED在显示白色（三色全亮）时，总电流会达到20mA*3=60mA。如果你的项目中有大量RGBLED，电源的总功率和PCB走线的线宽都需要仔细计算，以承载更大的总电流。

根据EnergyStar的数据，5050RGBLED灯的能效比传统白炽灯具高出约50%，但要实现这种高效，离不开精确的电流管理和驱动电路设计。

应用场景对电路设计的具体影响

• 指示灯应用：如果只是用作状态指示，比如红色表示故障，绿色表示正常。两种LED的电路设计难度相差不大。RGBLED甚至更具优势，一个灯位就能显示多种状态。
• 氛围照明/显示屏应用：这类应用是RGBLED的主场。电路设计必须结合控制器（如Arduino、ESP32或专用LED驱动IC）来进行，软件编程和硬件电路设计同等重要。你需要考虑数据信号的完整性、电源的稳定性以及大规模LED阵列的散热问题。单色LED则无法实现这类动态、多彩的效果。

常见故障排查与解决方案

万事开头难，即使是老手也难免遇到问题。下面我们列举了几个在5V供电LED电路中最常见的“坑”，并提供解决方案。

问题一：如何解决5V供电导致LED灯闪烁或亮度不均？

• 原因分析：
  1. 电源功率不足：当LED数量较多，或与其它耗电设备（如电机）共用电源时，电源的输出电流可能跟不上，导致电压不稳，从而引起闪烁。
  2. 导线过长或过细：长导线本身有电阻，会造成电压降。如果导线太细，压降会更严重，导致远端的LED亮度偏暗。
  3. 接触不良：面包板插孔松动、焊接点虚焊等都会导致电路时通时断，表现为闪烁。
• 解决方案：
  1. 更换一个功率更大的5V电源。
  2. 使用更粗的导线为LED供电，并在长距离的LED灯带上分段补充供电。
  3. 检查所有连接点，确保接触良好、焊接牢固。

问题二：LED灯不亮或烧毁的原因分析

• 原因分析：
  1. 接反了：LED是单向导通的，正负极接反了不会亮。
  2. 未串联电阻或电阻值太小：这是烧毁的最常见原因，瞬间的过大电流直接击穿了LED芯片。
  3. LED本身已损坏：可能在运输或操作过程中因静电等原因损坏。
• 解决方案：
  1. 仔细检查电路，确保共阳极接+5V，各通道阴极通过电阻接地。
  2. 永远记得串联正确计算出的限流电阻。
  3. 通电前，可以用万用表的二极管档测试一下LED是否能被微弱点亮，以判断其好坏。

问题三：如何避免5V电源供电过载？

• 原因分析：电源过载是指负载（所有LED和其它设备）所需的总电流超过了电源能提供的最大电流。这会导致电源发热严重，电压下降，甚至烧毁电源。
• 解决方案：
  1. 计算总电流：估算你电路中所有LED在最大亮度（如白色）时消耗的总电流。例如，10个5050RGBLED的总电流约为10*60mA=600mA=0.6A。
  2. 留出余量：选择电源时，要确保其额定输出电流至少是总需求电流的1.2倍。比如，对于0.6A的需求，至少应选择一个0.6A*1.2=0.72A，即1A的电源。
  3. 分散供电：对于大型LED项目（如LED矩阵），最好将LED分成几个区域，由不同的电源或电源模块独立供电，避免所有电流都从一个点流出。

为何选择恒彩电子作为您可靠的LED光源供应商？

理论和实践都离不开高品质的元器件。一个稳定、可靠、参数一致的LED灯珠，能让你的所有设计和努力事半功倍。

二十年封装技术积累，提供高精度、高可靠性的5050RGBLED灯珠

恒彩电子的核心团队拥有近二十年的LED封装技术背景，我们不是简单的贸易商，而是真正的技术型生产企业。我们深知不同批次、不同晶圆的LED芯片参数存在的细微差异，并通过我们独特的封装工艺和分光分色标准，将这些差异降到最低。这保证了您从我们这里拿到的每一批5050RGBLED灯珠，都拥有极高的一致性和可靠性。

从研发到生产的一体化服务，满足定制化技术需求

您的项目有特殊需求吗？比如需要特定的VF范围、更高的显色指数（CRI）、或者特殊的防水封装？凭借我们从研发到生产的一体化能力，我们可以快速响应并满足您的定制化技术需求。我们的工程师团队乐于与您共同探讨，为您提供最优化的LED光源解决方案。

强大的自主实验室与研发团队，确保产品符合严苛标准

我们拥有世界一流的高精密全自动生产设备及独立的内部实验室。每一款产品，从原材料检验到成品出货，都经过数十道严格的质量控制和可靠性测试，如高温高湿测试、冷热冲击测试、长期老化测试等。这确保了我们的产品不仅在出厂时性能优越，更能经受住您终端应用环境的严苛考验。

掌握5V供电下的5050RGBLED电路设计，是每一位电子工程师和硬件爱好者的必备技能。核心要点在于理解LED的电气参数，正确计算并使用限流电阻，以及在设计阶段就考虑到电源、布线和散热等全局问题。正确的电路设计不仅能点亮LED，更是确保其绚丽色彩能够长期稳定绽放的关键。

如果你正在为你的项目寻找高品质的5050RGBLED灯珠，或是在电路设计上遇到了任何难题，欢迎随时联系恒彩电子的专家团队。我们乐于分享我们的知识和经验，助您打造出稳定、可靠、惊艳的LED产品。
