在LED显示屏和工业照明领域，2121灯珠和1515灯珠是两种常见的SMD贴片封装规格。它们的核心区别在于封装尺寸不同：2121约为2.1mm×2.1mm，1515约为1.5mm×1.5mm。这一尺寸差异直接影响功率承载、散热性能和应用场景选择。本文将从技术参数、热管理、典型应用三个维度，帮助采购工程师快速做出选型决策。
2121与1515灯珠的核心区别
命名规则与尺寸速览
SMD灯珠的型号命名遵循简单规则。数字代表封装尺寸，单位为0.1毫米。
2121灯珠：长宽约2.1mm×2.1mm
1515灯珠：长宽约1.5mm×1.5mm
两者尺寸相差约40%。这意味着2121在PCB上占用更大面积。但也具备更强的功率承载能力。
关键参数对比表
以下表格汇总了2121灯珠和1515灯珠的主要差异：
| 参数项 | 2121灯珠 | 1515灯珠 |
|---|---|---|
| 封装尺寸 | 2.1mm × 2.1mm | 1.5mm × 1.5mm |
| 典型功率 | 0.2W–0.5W | 0.1W–0.3W |
| 热阻范围 | 较低（散热更好） | 较高（约4℃/W） |
| 适用间距 | P2.0及以上 | P1.5及以下 |
| 典型应用 | 户外显示屏、大功率照明 | 小间距屏、紧凑型设备 |
| 成本趋势 | 相对较高 | 相对较低 |
据中商产业研究院数据，2024年中国LED照明市场规模预计达7169亿元，封装规格的多样化正在加速。
SMD灯珠封装基础：什么是2121和1515？
2121封装的定义与结构特征
2121灯珠是一种中等尺寸的SMD贴片LED封装。其封装体长宽均约为2.1毫米。
这种规格常用于户外LED显示屏。2121封装内部可容纳更大的LED芯片。因此能承载更高的驱动电流。散热面积也更充裕。
在恒彩电子的产品线中，2121规格常见于RGB全彩灯珠系列。适合像素间距P2.0以上的显示项目。
1515封装的定义与结构特征
1515灯珠的封装尺寸约为1.5mm×1.5mm。属于小尺寸SMD封装。
这种规格专为高密度应用设计。在小间距LED显示屏中应用广泛。例如P1.2、P1.5项目常优先选用1515封装。
由于尺寸紧凑，1515灯珠对热管理设计要求更高。需要配合良好的PCB散热布局。
LED贴片封装命名规则解读
理解命名规则能帮助快速识别灯珠规格。以2121为例：
前两位"21"表示长度2.1mm
后两位"21"表示宽度2.1mm
同理，1515表示1.5mm×1.5mm。常见的其他规格还有：
3535：3.5mm×3.5mm，大功率照明常用
2835：2.8mm×3.5mm，通用照明常用
1010：1.0mm×1.0mm，超小间距应用
选择封装规格时，应优先考虑实际应用场景的空间限制和功率需求，而非单纯追求更大或更小的尺寸。
封装尺寸与物理规格详细对比
长×宽×高尺寸差异分析
2121灯珠和1515灯珠的尺寸差异直接影响设计布局。
| 维度 | 2121灯珠 | 1515灯珠 |
|---|---|---|
| 长度 | 约2.1mm | 约1.5mm |
| 宽度 | 约2.1mm | 约1.5mm |
| 高度 | 约0.7-1.0mm | 约0.5-0.8mm |
2121的表面积约为1515的1.96倍。这意味着在相同面积内，1515可实现更高的像素密度。
焊盘设计与PCB布局兼容性
从1515更换为2121灯珠，或反向替换，都需要重新设计PCB。
焊盘差异要点：
2121需要更大的焊盘面积
走线间距需相应调整
回流焊温度曲线可能不同
兼容性建议：
提前向供应商索取完整的Datasheet
确认焊盘推荐尺寸
评估现有生产线的兼容能力
封装材料与工艺差异
两种规格在封装材料上大同小异。常见材料包括：
支架材料：EMC（环氧塑封料）或PCT
透镜材料：硅胶或环氧树脂
引脚材料：铜合金镀银
2121封装由于体积更大，在使用高反射率EMC材料时成本会略高。但光效表现更稳定。
电气参数对比：功率、电流与亮度
额定功率与电流承载能力
封装尺寸直接影响功率上限。更大的封装能承载更大的芯片和更高的电流。
典型功率范围：
2121灯珠：0.2W–0.5W（单色/RGB）
1515灯珠：0.1W–0.3W（单色/RGB）
电流承载对比：
2121：单色可达60-100mA
1515：单色通常在20-60mA
根据LED封装行业报告，Mini LED和Micro LED的兴起正推动小尺寸封装向更高光效发展。
光通量与光效表现
在相同芯片技术下，2121因可用芯片面积更大，总光通量更高。
但光效（lm/W）不一定有显著差异。光效更多取决于：
芯片质量
封装材料透光率
热管理设计
采购时应关注Datasheet中的光效数据，而非仅看封装尺寸。
驱动电压范围与兼容性
两种封装的驱动电压通常接近。以RGB灯珠为例：
红色：1.8V–2.4V
绿色：2.8V–3.6V
蓝色：2.8V–3.6V
更换封装规格时，驱动电路通常不需要大改。但仍需确认新规格的电压范围。
热管理与可靠性性能对比
热阻与散热路径分析
热管理是影响LED寿命的关键因素。封装尺寸直接影响散热能力。
热阻对比：
2121灯珠：热阻较低，散热路径更宽
1515灯珠：热阻约4℃/W，需更精细的热设计
2024年行业趋势显示，高功率密度应用对热管理的要求正在提升，选型时应重点评估热阻参数。
高温环境下的工作稳定性
户外应用或高温车间需要考虑灯珠的耐温能力。
关键指标：
工作温度范围（通常-40℃至+85℃）
储存温度范围
长期老化后的光衰
2121封装因散热更好，在高温环境下通常更稳定。1515封装则需配合良好的PCB设计。
ESD静电防护等级
静电防护对生产良率和使用寿命至关重要。
两种封装的ESD等级通常可达2KV以上。但具体数值需查看供应商规格书。采购时可要求提供ESD测试报告。
典型应用场景对比分析

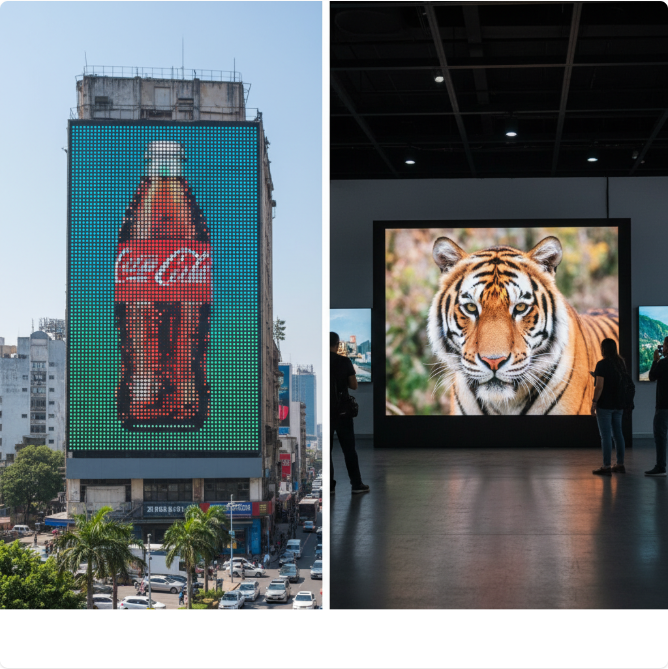

LED显示屏：小间距与大间距的封装需求
在LED显示屏领域，封装尺寸与像素间距直接相关。
选型建议：
P1.0–P1.5小间距屏：优先选择1515或更小封装
P2.0–P3.0常规屏：2121封装是主流选择
P4.0以上户外屏：可选2727或3535大封装
工业照明与大功率LED应用
在工业照明场景，功率需求通常更高。
2121灯珠因承载能力更强，适用于：
工矿灯
面板灯
户外投光灯
1515灯珠更适合：
指示灯
小功率装饰照明
紧凑型灯具
紧凑型设备与微型化设计
在消费电子、医疗设备等领域，空间限制是首要考量。
1515甚至1010封装是微型化设计的优选。但需注意：
散热设计更关键
驱动电流需控制
光效可能略低
常见认知误区与技术要点
误区：封装尺寸越大性能一定越好
这是一个常见错误认知。封装尺寸提供的是可能性，而非保证。
实际性能取决于：
LED芯片质量
封装工艺水平
驱动电路设计
热管理方案
小封装配合高质量芯片，完全可以实现优秀的光效表现。
误区：直接替换无需重新设计
从1515更换为2121，或反向操作，都需要评估：
PCB焊盘是否兼容
驱动电流是否匹配
热设计是否充足
光学设计是否需调整
在更换封装规格前，务必进行小批量试产验证，避免批量生产后发现问题。
要点：热管理设计的重要性
无论选择哪种封装，热管理都是核心要素。
实用建议：
使用铝基板或高导热PCB
预留充足的焊盘散热面积
控制单灯驱动电流在安全范围
考虑环境温度余量
常见问题解答
如何确认灯珠的实际封装尺寸？
有三种可靠方法：
查看Datasheet：供应商规格书中有详细尺寸图
实物测量：使用游标卡尺或显微镜测量
询问供应商：直接向恒彩电子等专业厂家确认
从1515更换为2121灯珠需要哪些调整？
主要调整包括：
PCB重新设计：焊盘尺寸、间距调整
驱动电流评估：确认新规格的电流范围
热设计验证：评估散热是否充足
光学设计：视角、亮度可能有变化
成本核算：材料和加工成本可能上升
LED显示屏项目应如何匹配封装规格？
遵循以下原则：
确定像素间距：这是首要约束条件
评估观看距离：近距离观看需要更小间距
考虑使用环境：户外需更耐候的封装
平衡成本与性能：在预算内选择最优方案
2121灯珠和1515灯珠的核心区别在于封装尺寸。2121约2.1mm×2.1mm，1515约1.5mm×1.5mm。
如果您正在为LED显示屏或工业照明项目选型，欢迎联系我们获取专业技术支持和产品报价。凭借26年封装经验和完善的认证体系，恒彩电子可为您提供从灯珠选型到PCBA加工的一站式解决方案。
参考资料
中商产业研究院. (2023). 中国LED照明行业市场规模分析报告.
北京康美特科技. (2025). LED芯片封装材料技术发展报告.
