核心要点速览 想要快速了解核心信息？请看下表！我们为您总结了光子芯片散热器尺寸的最关键数据。这些信息能帮您快速建立概念。
| 封装类型 | 典型整体尺寸参考 | 散热器/热沉厚度参考 | 核心散热特点 |
|---|---|---|---|
| 小型光模块 (如 QSFP-DD) | 约 131.5 × 13.4 × 4.5 mm | 0.5 mm – 3 mm | 依赖外壳和PCB散热，体积小巧 |
| COB (板上芯片封装) | 高度约 2 mm – 6 mm | 0.5 mm – 5 mm | 直接贴装在PCB上，通过底部传导热量 |
| TO-can (金属管壳封装) | 依管壳型号定制 (如 TO-46) | 定制尺寸 | 金属外壳直接导热，适合高功率激光器 |
| Submount (基板封装) | 几十至上百 mm (混合集成) | 内嵌微型热扩散片 | 针对局部发热点进行精准散热 |
你知道吗？光子芯片就像是一条超级高速公路。只不过，上面跑的不是汽车，而是光。顺便提一下，因为光速极快，它能帮我们瞬间传输海量数据。可是，这条“光之公路”有一个致命弱点。那就是它非常怕热！
正因如此，光子芯片制造和封装的典型散热器尺寸，成为了工程师们每天都在研究的头等大事。今天，我们就用最简单的大白话，来聊聊这个高科技话题。我们保证，哪怕你完全不懂技术，也能轻松看懂里面的门道。
顺便提一下，我们是恒彩电子。在过去的近20年里，我们一直专注于高品质发光器件和封装技术。虽然我们主攻机器视觉光源领域，其实，高端封装和光子芯片封装在“热管理”上有着异曲同工之妙。接下来，让我们一起探索散热器的奥秘吧！
为什么光子芯片对散热器如此挑剔？
要弄明白散热器尺寸的奥秘，最基础的是要搞懂芯片的脾气。光子芯片和我们平常用的电脑芯片完全不同。它们有着截然不同的工作方式和温度需求。
光与电的根本区别
传统电子芯片是用电来传递信号的。里面跑的是电子。相比之下，光子芯片是用光来传递信号的。里面跑的是光子。换句话说，光子芯片不仅速度更快，传输的数据量也大得惊人。同时，它在理论上的功耗也相对较低。
可是，光子芯片是一个非常“娇气”的家伙。电子在电线里跑，稍微热一点没关系。只要不把电线烧断，信号就能传过去。光子就不一样了。光子需要在极其微小的光波导里穿梭。这些通道比头发丝还要细无数倍。

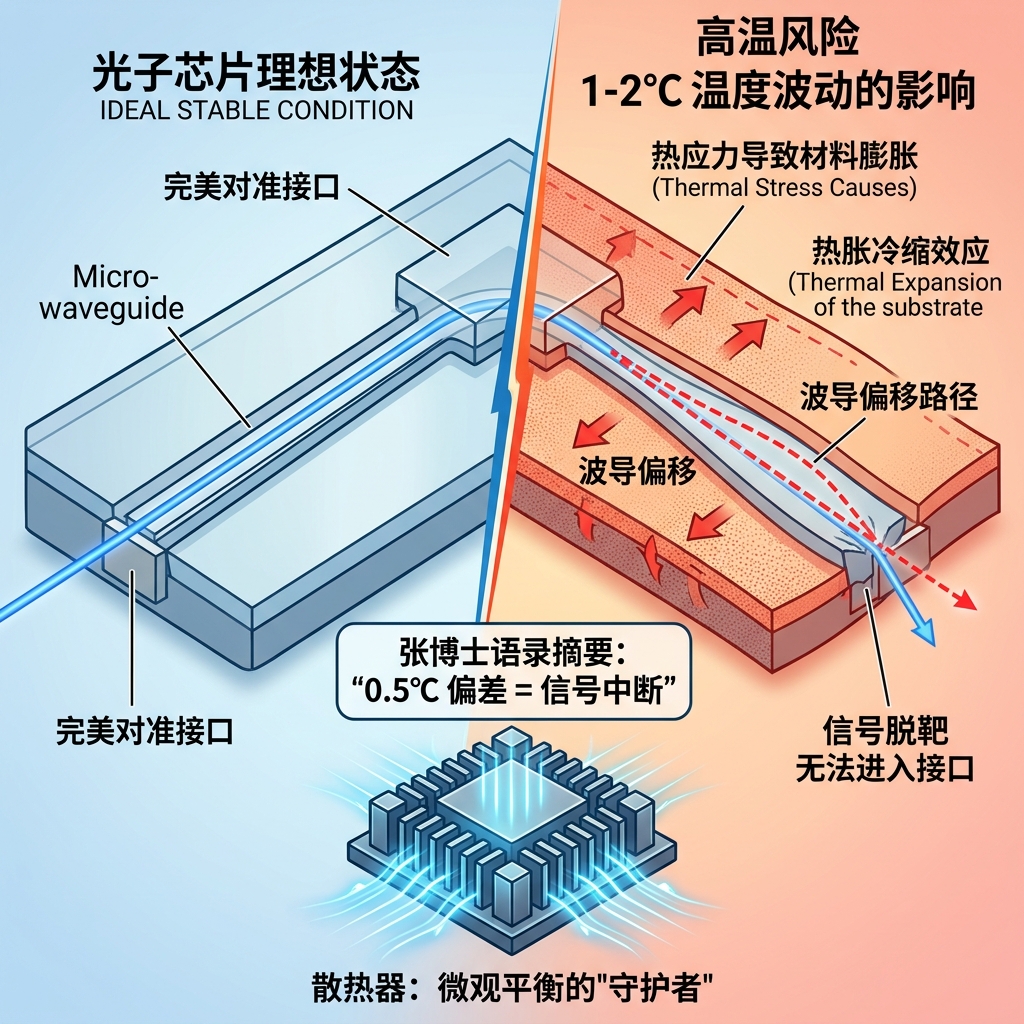

温度波动带来的致命影响
事实上，哪怕温度只有 1 到 2 度的微小变化，都会引发大麻烦。温度一变，芯片内部的材料就会发生热胀冷缩。结果就是，光线会发生折射偏移，直接跑偏。这就好比你在射击时，枪管稍微歪了一毫米。子弹飞出去之后，就会完全脱靶。
为了让你更直观地理解，我们可以听听专家的看法：
“在光通信设备的精密封装中，仅仅是0.5摄氏度的局部温度偏差，都会导致光波长发生偏移。这种微小的漂移，最终会让整个网络信号彻底中断。” —— 资深光通信热管理专家 张博士
封装工艺中的核心挑战
显而易见，封装不仅仅是为了给芯片穿上一层保护外衣。更重要的是，它必须把内部产生的热量快速排出去。如果热量散不出去，芯片就会“发烧”。紧接着，对准接口就会错位，整个设备就会直接罢工。
所以，设计合理的散热器尺寸，直接决定了设备的寿命和稳定性。工程师们必须在极小的空间内，找到最完美的散热方案。这就是为什么大家对散热器尺寸如此斤斤计较的原因。
揭秘：光子芯片制造和封装的典型散热器尺寸
很多朋友都会好奇地问：“能不能给我一个标准的散热器尺寸？”老实说，目前行业内并没有像电脑CPU那样绝对的标准尺寸。因为光子芯片的应用场景实在是太多了。

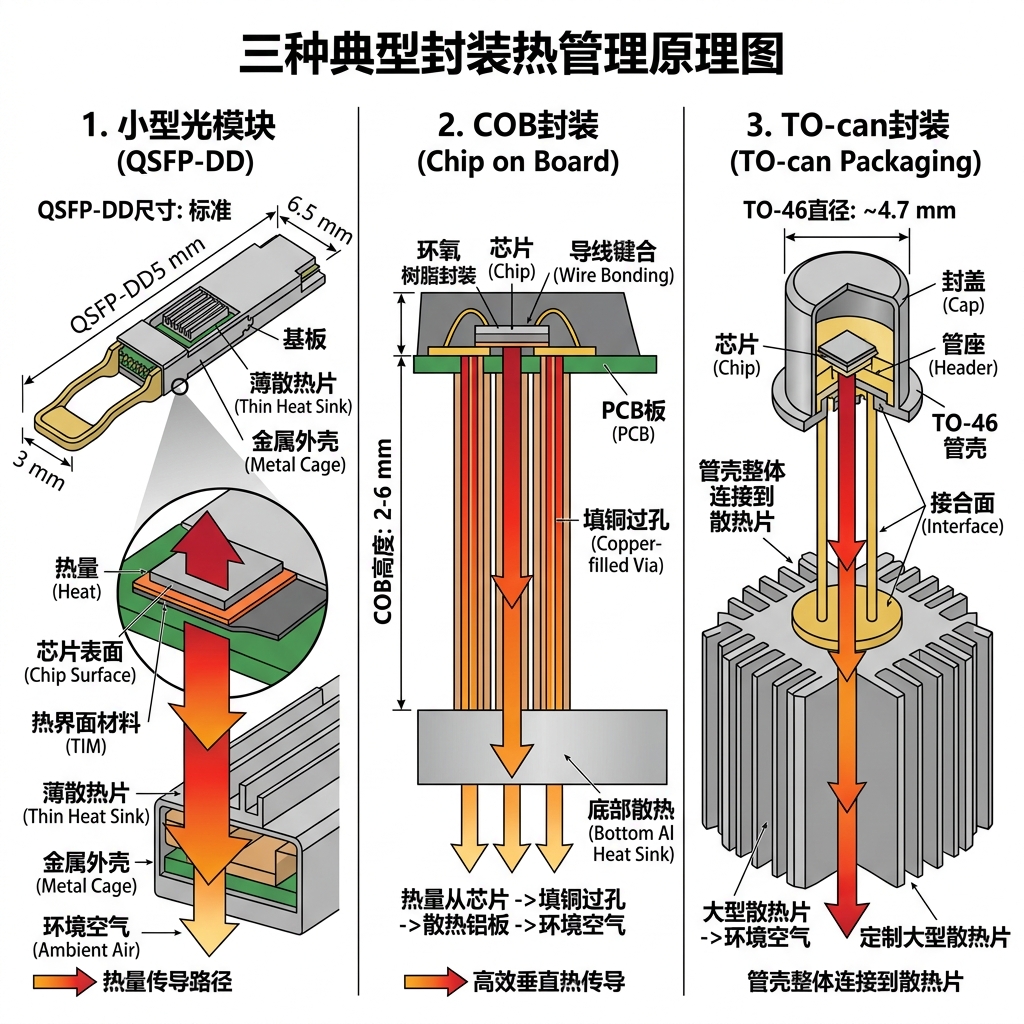

不过，我们依然可以根据常见的封装形式，找到光子芯片制造和封装的典型散热器尺寸的参考范围。下面我们来逐一拆解。
1. 小型光模块（例如数据中心常用的模块）
在大型数据中心里，成千上万台服务器紧密地排在一起。那里的空间简直比黄金还要宝贵。正因如此，插在服务器上的光模块必须做得非常小巧。

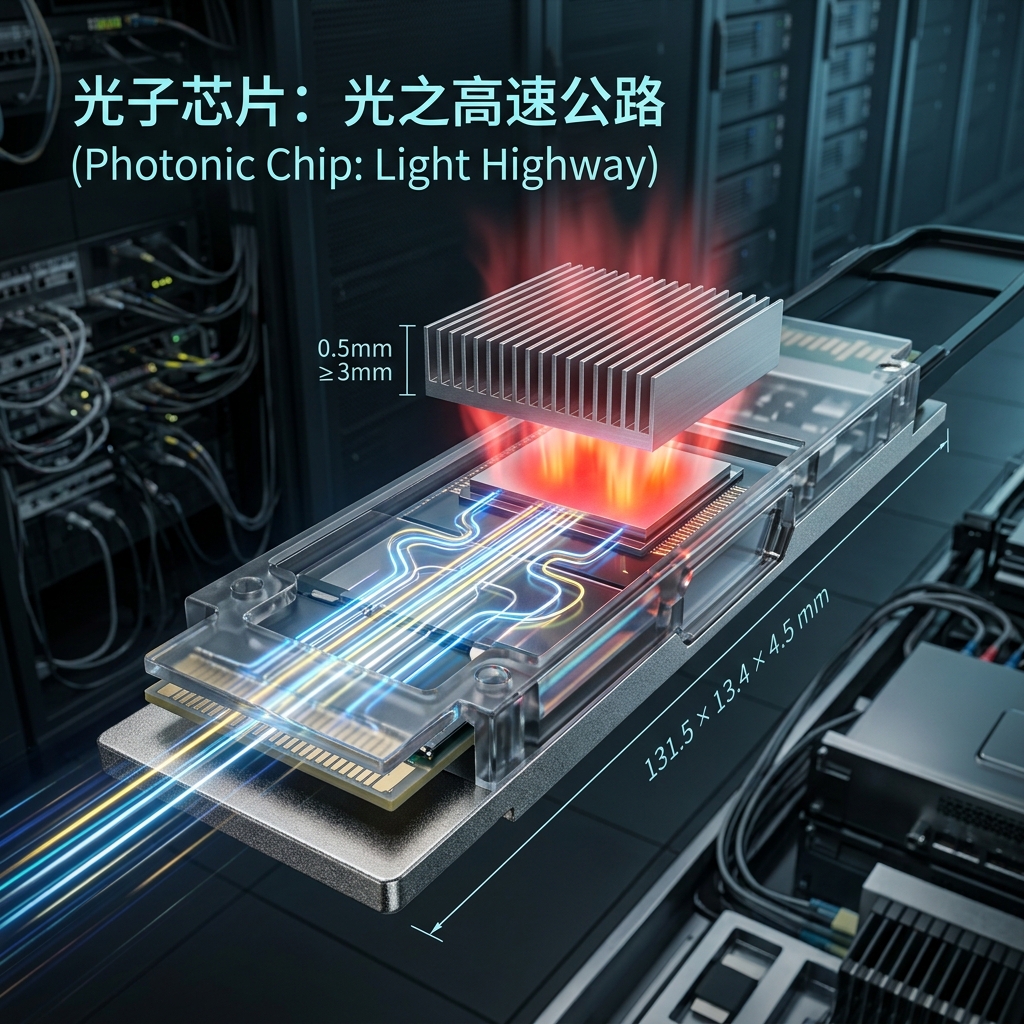

极致轻薄的尺寸设计行业通用的 QSFP-DD 光模块，它的整体尺寸大约是 131.5 mm × 13.4 mm × 4.5 mm。你可以想象一下，这大概就只有一根口香糖那么大。在这么小的空间里，还要塞进发光芯片、接收芯片和电路板。
微型散热片的奥秘里面的金属散热片或热扩散器，厚度通常只有 0.5 mm 到 3 mm。毫无疑问，这么薄的散热片，光靠自己是散不掉所有热量的。它其实是一个“热量搬运工”。它负责把芯片上的热量迅速吸走，然后传导到外部的金属外壳上。最后，依靠服务器里强大的风扇把热量吹走。
2. COB封装（板上芯片封装）
COB封装全称是 Chip on Board。这种方式非常直接。工程师会把裸露的发光芯片直接贴在电路板（PCB）上。不仅如此，这也是恒彩电子在做高端PCBA加工时常用的核心技术。
紧凑的整体高度这种封装去掉了传统芯片的塑料外壳。所以，它的整体高度非常低，通常在 2 mm 到 6 mm 之间。这对于需要节省空间的设备来说，简直是完美的解决方案。
底部传导的散热秘籍它的热量主要通过底部的电路板抽走。所以，底部的散热器或者热沉厚度，一般在 0.5 mm 到 5 mm 左右。为了加快散热，工程师会在电路板上打很多微小的“过孔”。这些孔里会填满纯铜。热量顺着这些铜孔，就像坐电梯一样，瞬间传导到底部的超大散热铝板上。
3. 高功率器件（如 TO-can 封装）
对于工业级激光器或者高功率的发光设备，发热量会呈指数级上升。这时候，前面那种轻薄的散热片就完全不够用了。我们需要更加硬核的防护。
坚固的金属管壳通常情况下，我们会使用金属外壳（比如 TO-46 或 TO-56）把芯片严严实实地包起来。这种管壳本身就是一种散热材料。不仅如此，里面还会充入惰性气体，防止芯片被氧化。
完全定制的散热尺寸管壳封装好之后，还会连接到一个更大的外部散热片上。这里的散热器尺寸，完全是根据实际发热量来量身定制的。有的可能只有硬币大小，有的可能会像砖头一样大。一切都以能压住温度为最终目的。
恒彩电子视角：封装与散热的实战经验
作为一家拥有近20年技术积累的企业，恒彩电子深知“散热”对于精密器件有多么重要。虽然我们日常处理更多的是机器视觉光源，其实底层的热力学原理是完全相通的。
陶瓷基板的妙用
为了让你更直观地理解，我们可以拆解一下常见的高功率发光器件。以我们熟悉的大功率光源为例，它的核心绝对不是普通的塑料。最底层，是一块由氮化铝（AlN）或氧化铝（Al2O3）制成的陶瓷基板。这种材料的导热速度极快，简直就像是热量的“高铁”。
如果你想深入了解具体的材料构成和技术细节，可以参考这篇瑞丰3535灯珠参数(详细技术规格)，里面详细拆解了陶瓷基板和金线工艺的奥秘。紧接着，在芯片和陶瓷基板之间，我们会使用高导热的银胶或者金锡合金进行焊接。这些原本不起眼的原材料组合在一起，才构成了一个完美的散热通道。
匹配合适的金属散热底座
光有陶瓷基板还不够。热量传导下来之后，必须有足够大的金属底座来接收。比如在选择光源时，很多工程师会纠结尺寸和散热。就像我们常说的3535和3030灯珠如何选？7个关键参数决定照明效果，其实核心也是在看热阻和发光效率的匹配度。
通常，我们会选用紫铜或者高纯度铝材作为底座。紫铜的吸热极快，能瞬间把热量从陶瓷基板上吸走。然后，再通过铝制的大面积散热鳍片，把热量散发到空气中。这种“铜吸铝散”的组合，是目前行业内最经典的搭配。
确保波长稳定性的关键
不论是光子芯片还是高端光源，最怕的就是长时间工作后出现“光衰”或者“波长漂移”。要解决这个问题，关键在于接触面的处理。我们在组装时，会在每一个缝隙里涂抹纳米级的导热硅脂。这样可以把空气完全挤出去。因为空气是热的不良导体。只有做到无缝连接，才能确保设备在连续工作几千小时后，依然保持最精准的输出。这也是众多工业设备厂选择恒彩电子的根本原因。
如何评估你需要多大的散热器？（超简单公式）
如果你是一名工程师，正在发愁怎么设计散热器。那么，你可以参考下面这个超简单的思路。其实，散热设计并没有想象中那么神秘。它就像是计算水管的阻力一样简单。
认识总热阻的概念
我们要算的是“总热阻”。简单来说，热阻就像是水管里的水垢。水垢越多，水流得越慢。同理，热阻越大，热量就越散不出去。公式非常简单：
总热阻 = 芯片内部热阻 + 接触面热阻 + 散热器热阻
我们的最终目标只有一个：让总热阻越小越好！
测算发热功率密度的重要性
第一步，你必须弄清楚你的芯片到底会发多少热。这就是所谓的“功率密度”。你需要计算每一平方毫米会产生多少瓦的热量。如果功率密度极高，你就必须选择像紫铜这样瞬间吸热能力极强的材料。如果功率密度一般，普通的铝材就完全够用了。
挑选高导热材料的诀窍
紧接着，我们要尽量减小接触面的热阻。千万不要小看芯片和散热器之间的那条缝隙。肉眼看是平的，但在显微镜下，表面其实像山脉一样崎岖不平。所以，一定要选用导热极快的硅脂或者液态金属填满这些缝隙。最后，根据你需要维持的目标温度，倒推出外部散热器需要多大的表面积。表面积越大，散发到空气中的热量也就越多。
网友最常问的问题 (People Also Ask)
为了帮您彻底弄懂这个高科技话题，我们整理了大家在日常交流中最爱问的几个核心问题。希望能帮您解答心中的疑惑。
Q1: 光子芯片封装中常见的热沉尺寸到底是多少？
就像前面详细拆解的那样，行业内绝对没有统一的标准尺寸。对于小型光模块，比如常见的数据中心COB封装，整体封装长度通常在 10 到 150 mm 之间。而内部贴合芯片的散热片厚度，大约只有 0.5 到 5 mm。相比之下，如果是高功率的工业航天组件，尺寸则需要专门画图纸进行一对一的定制。
Q2: 光子芯片的散热，真的比普通电脑芯片更难吗？
事实上的确如此。可以说，光子芯片的散热难得不是一星半点。因为普通电脑芯片只要不烧毁，稍微降点频就能继续工作。你最多觉得电脑卡了一点。可是，光子芯片对温度极其敏感。只要温度稍微变一点点，内部的光学对准就会彻底失效。信号直接中断。正因如此，光子芯片的散热不仅要求“能降温”，更要求“温度极其稳定，一丝一毫都不能波动”。
Q3: 封装流程里面，真的包含制造散热器吗？
当然包含！这是一个非常普遍的误区。很多人以为完整的封装仅仅是给芯片加个塑料外壳。恰恰相反，高端封装必须包括完整的热设计。这涵盖了选择导热材料、测算热阻、以及规划散热器的具体安装位置。好的封装厂，从拿到芯片的第一天起，就会把整个散热路径规划得清清楚楚。
总结
光子芯片制造和封装的典型散热器尺寸并不是一个固定不变的数字。它完全取决于你的应用场景、封装形式以及芯片的具体功耗。希望对你有用。
