在LED灯珠选型中，3V和6V灯珠区别是工程师和采购人员最常遇到的问题。两者在正向电压、驱动方案、热管理和应用场景上都有明显差异。选错电压等级，轻则亮度不足，重则烧毁灯珠。本文将从技术参数、线路设计到实际选型，全面解析3V和6V灯珠的核心区别，帮助您做出正确决策。
1. 3V和6V灯珠的核心区别是什么？
1.1 正向电压（Vf）与额定电流的本质差异
3V和6V灯珠区别的核心在于正向电压。3V灯珠的额定电压通常为2.8-3.2V，而6V灯珠则为5.6-6.4V。
这个差异源于芯片封装方式不同。3V灯珠内部是单颗芯片，6V灯珠则是两颗芯片串联。
因此，两者在电流设计上也有区别。3V灯珠常用电流为60-150mA，6V灯珠则通常在30-65mA范围内工作。
1.2 3V与6V灯珠的典型规格参数对照表
以下是3V和6V灯珠区别的关键参数对比：
| 参数项目 | 3V灯珠 | 6V灯珠 |
|---|---|---|
| 正向电压（Vf） | 2.8-3.2V | 5.6-6.4V |
| 额定电流（If） | 60-150mA | 30-65mA |
| 典型功率 | 0.2-0.5W | 0.2-0.5W |
| 最高效率 | 220 lm/W | 207 lm/W |
| 内部结构 | 单芯片 | 双芯片串联 |
| 适用系统 | 低压系统 | 高压串联模块 |
要点：
电压差异：3V灯珠约3V，6V灯珠约6V
电流差异：3V版电流更高，6V版电流更低
效率差异：3V版略高（220 lm/W vs 207 lm/W）
结构差异：3V单芯片，6V双芯片串联
成本差异：两者单价相近，但线路成本不同
驱动差异：需要匹配不同恒流驱动方案
替换风险：不可直接互换，需调整驱动
应用差异：根据系统电压选择对应版本
2. 电气特性深度对比：3V与6V灯珠的技术参数解析
2.1 正向电压范围与工作电流设计
理解3V和6V灯珠区别，首先要掌握LED芯片电压等级的概念。
3V灯珠的正向电压在2.8-3.2V之间。这是单颗LED芯片的典型工作电压。驱动时需要提供足够的电流，通常为60-150mA。
6V灯珠由两颗芯片串联而成，正向电压为5.6-6.4V。由于串联结构，工作电流相对较低，一般为30-65mA。
在相同功率下，3V灯珠需要更高电流，对驱动器的电流输出能力要求更高。6V灯珠电流较低，但对电压精度要求更严格。
2.2 功率效率对比：220 lm/W（3V）vs 207 lm/W（6V）
效率是衡量LED性能的关键指标。最新数据显示，3V和6V灯珠在效率上有差异。
根据Cree LED 2025年发布的J Series 3030S数据，3V版本（JB3030S）最高效率可达220 lm/W，6V版本（JK3030S）为207 lm/W。
这意味着在相同功耗下，3V灯珠能产生更多光通量。但实际应用中，还需考虑驱动效率和系统损耗。
2.3 光通量与瓦数关系分析
光通量与瓦数的关系直接影响灯具设计。3V灯珠在低电流时效率更高，适合追求高效率的场景。
6V灯珠在高电压系统中线路损耗更低。当需要大量灯珠串联时，6V版本的总体效率可能更优。
选择时要综合考虑单颗效率和系统效率。恒彩电子提供完整的3V和6V灯珠产品线，可根据项目需求匹配最优方案。
3. 驱动方案与PCB布局：3V和6V灯珠的线路适配设计
3.1 恒流驱动方案的选择与匹配
恒流驱动LED方案是灯珠正常工作的关键。3V和6V灯珠需要不同的驱动配置。
3V灯珠驱动器需要输出较高电流。例如，驱动10颗3V/100mA灯珠，需要100mA恒流源。
6V灯珠电流较低，但电压更高。同样10颗灯珠串联，需要60V/50mA的驱动。
选择驱动器时，输出电压范围要覆盖灯珠串联总电压，电流精度要控制在±5%以内，才能保证亮度一致性。

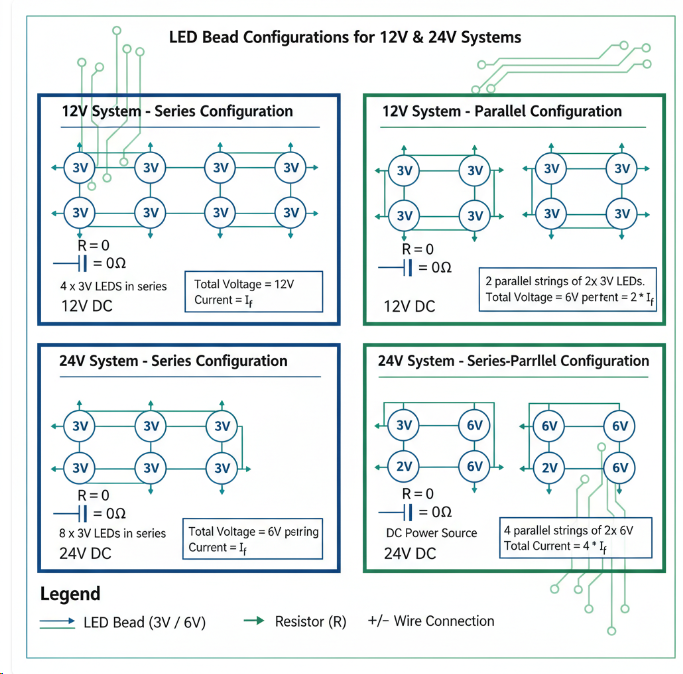

3.2 串联并联灯珠设计：12V/24V系统适配
串联并联灯珠设计决定了灯珠电压选择。以常见的12V和24V系统为例：
12V系统：
3V灯珠可串联3-4颗
6V灯珠可串联1-2颗
24V系统：
3V灯珠可串联6-7颗
6V灯珠可串联3-4颗
6V灯珠在高电压系统中串联数更少，PCB走线更简单。3V灯珠在低压系统中更灵活。
3.3 PCB灯条布局与限流电阻配置
PCB灯条灯珠规格直接影响线路板设计。3V灯珠电流大，铜箔宽度要求更高。
限流电阻的计算公式为：R = (Vs - Vf) / If
以24V系统驱动6颗3V灯珠为例：
Vs = 24V
Vf = 3V × 6 = 18V
If = 100mA
R = (24-18) / 0.1 = 60Ω
使用限流电阻会造成功率损耗，工业应用建议采用恒流驱动IC，效率更高且亮度更稳定。
4. 热管理与寿命影响：3V vs 6V灯珠的散热性能分析
4.1 不同电压等级下的发热特性
热管理是影响LED寿命的关键因素。3V和6V灯珠区别也体现在发热特性上。
3V灯珠电流较高，单点发热更集中。6V灯珠双芯片结构，热量分布相对均匀。
在相同功率下，两者总发热量相近。但6V灯珠的热阻略高，散热设计需要更谨慎。
4.2 灯具寿命热管理设计要点
灯具寿命热管理设计直接决定LED的使用寿命。每升高10°C，寿命约减少一半。
设计要点包括：
选择合适的铝基板厚度
确保灯珠与基板紧密贴合
预留足够的散热面积
控制环境温度在规定范围内
根据IMARC Group数据，2024年全球LED芯片市场规模达312.6亿美元，其中工业照明LED功率效率持续提升，散热设计标准也在不断优化。
4.3 工业照明LED功率效率与散热关系
工业照明LED功率效率与散热直接相关。高效率意味着更少的电能转化为热量。
3V灯珠效率略高，在大功率应用中热量更低。这在工矿灯等高功率场景中优势明显。
6V灯珠虽然效率稍低，但在高压系统中驱动损耗更小。综合效率需要具体计算。
5. 应用场景对比：3V与6V灯珠的典型使用场景
5.1 工矿灯、户外照明中的应用差异
工矿灯和户外照明对灯珠要求较高。3V和6V灯珠区别在这些场景中尤为明显。
工矿灯通常采用高压驱动（如480V AC），灯珠需要大量串联。6V灯珠串联数更少，系统更简洁。
户外照明追求高效率和长寿命。3V灯珠效率更高，在追求节能的项目中更受欢迎。
5.2 背光模组与显示器中的适配方案
背光模组对亮度均匀性要求极高。3V灯珠电流大，亮度控制精度更容易保证。
电视背光常用24V或48V系统。6V灯珠可以减少串联数，简化PCB布局。
亚太地区占全球LED芯片市场约41%份额，其中显示背光是重要应用领域。恒彩电子在背光灯珠领域积累了丰富经验。
5.3 高电压串联模块设计的灯珠选择
高电压串联模块是6V灯珠的优势领域。当系统电压超过100V时，6V灯珠优势明显。
例如，120V系统：
3V灯珠需串联约35颗
6V灯珠只需串联约18颗
更少的串联数意味着更低的线路损耗和更简单的PCB设计。
6. 替换与维修注意事项：3V换6V或6V换3V的风险分析
6.1 电压不匹配时的常见故障表现
模组灯珠替换注意事项中，电压匹配是首要问题。错误替换会导致严重后果。
3V灯珠用在6V系统：
电流过大，灯珠快速老化
温度急剧升高，可能烧毁
寿命大幅缩短
6V灯珠用在3V系统：
亮度严重不足
无法正常启动
闪烁或不稳定
6.2 如何识别原系统灯珠电压等级
维修前必须正确识别灯珠电压等级。方法包括：
查看规格书：找到原灯珠型号，查询Vf参数
测量正向电压：用万用表测量单颗灯珠，约3V为3V版，约6V为6V版
观察型号后缀：很多厂商用数字标注，如"3030-3V"或"3030-6V"
计算串联数：根据驱动电压和灯珠数量反推
6.3 模组灯珠替换的安全操作规范
替换灯珠时需遵循以下规范：
确认新灯珠电压与原灯珠一致
检查驱动器输出电压和电流是否匹配
更换后进行老化测试，观察温度变化
如必须更换不同电压灯珠，需同步更换驱动器
不建议将3V灯珠直接替换为6V灯珠，反之亦然。若系统升级需要更换，应整体评估驱动方案和散热设计。
7. 选型指南：如何判断灯具系统适合3V还是6V灯珠？
7.1 根据系统电压确定灯珠规格
选型第一步是确定系统电压。以下是建议：
| 系统电压 | 推荐灯珠 | 理由 |
|---|---|---|
| 5V | 3V | 串联1颗+限流 |
| 12V | 3V | 串联3-4颗 |
| 24V | 3V或6V | 根据串联数选择 |
| 48V以上 | 6V | 减少串联数 |
7.2 LED封装规格（3030/3535）与电压等级匹配
LED封装规格3030/3535等同时提供3V和6V版本。选择时要明确：
封装尺寸（决定功率上限）
电压等级（3V或6V）
光效等级（根据项目需求）
色温和显色指数
7.3 实装案例：不同项目中的灯珠选型实践
案例一：24V LED灯条
需求：每米60颗灯珠，总长5米
分析：24V系统可选3V×7颗串联或6V×3颗串联
选择：6V灯珠，串联数少，PCB更简单
案例二：工矿灯200W
需求：高效率，高压驱动
分析：需要大量灯珠，效率优先
选择：3V灯珠，效率220 lm/W，节省电费
8. 常见问题解答
8.1 3V灯珠用在6V系统会发生什么？
会导致电流过大，灯珠快速老化或烧毁。必须调整驱动电流才能使用。
8.2 6V灯珠在3V系统中能否正常工作？
不能正常工作。电压不足会导致亮度极低或无法启动。
8.3 线路板设计时如何确定串并联方式？
根据系统电压和灯珠Vf计算。串联数 = 系统电压 ÷ 灯珠Vf（取整数）。
8.4 如何通过规格书区分3V和6V灯珠？
查看Vf（正向电压）参数。2.8-3.2V为3V版，5.6-6.4V为6V版。
9. 根据实际应用需求选择合适的灯珠电压等级
3V和6V灯珠区别主要体现在电压、电流、效率和应用场景上。选择时需要综合考虑：
系统电压：决定灯珠串联数
效率要求：3V版略高
PCB复杂度：6V版更简单
散热设计：根据功率综合评估
恒彩电子作为专业LED灯珠厂家，提供完整的3V和6V灯珠产品线。我们拥有从芯片封装到应用支持的完整能力，帮助客户选择最适合的灯珠方案。
立即联系我们，获取3V和6V灯珠选型支持和样品测试服务。
