你想知道为什么有的LED灯特别亮，有的却用没多久就变暗了吗？其实，关键就在于隐藏在灯珠内部的“包装”技巧。今天，我们为你带来最通俗易懂的led封装技术详解 流明提升秘籍。

为了帮你节省时间，我先把今天最核心、最有价值的干货总结在下面这张表格里。这也是大家最渴望了解的核心机密！

💡 核心关键要点（一分钟速读）

看完这些核心要点，是不是觉得思路清晰很多了？接下来，我们将像老朋友聊天一样，带你一步步弄懂这些有趣的硬核知识。

一、 到底什么是LED封装？它和流明有啥关系？

脆弱的发光小精灵

起初，我们要明白一个非常基础的物理概念。发光芯片本身其实非常脆弱。你可以把它想象成一个极其微小、没有穿衣服的小婴儿。如果我们直接给这块裸露的芯片通电，它很容易就会因为外界的湿气、微小灰尘或者瞬间的静电而彻底损坏。为了让它能长期稳定地工作，我们必须给它提供一个安全、封闭的家。

穿上保护衣的奇妙过程

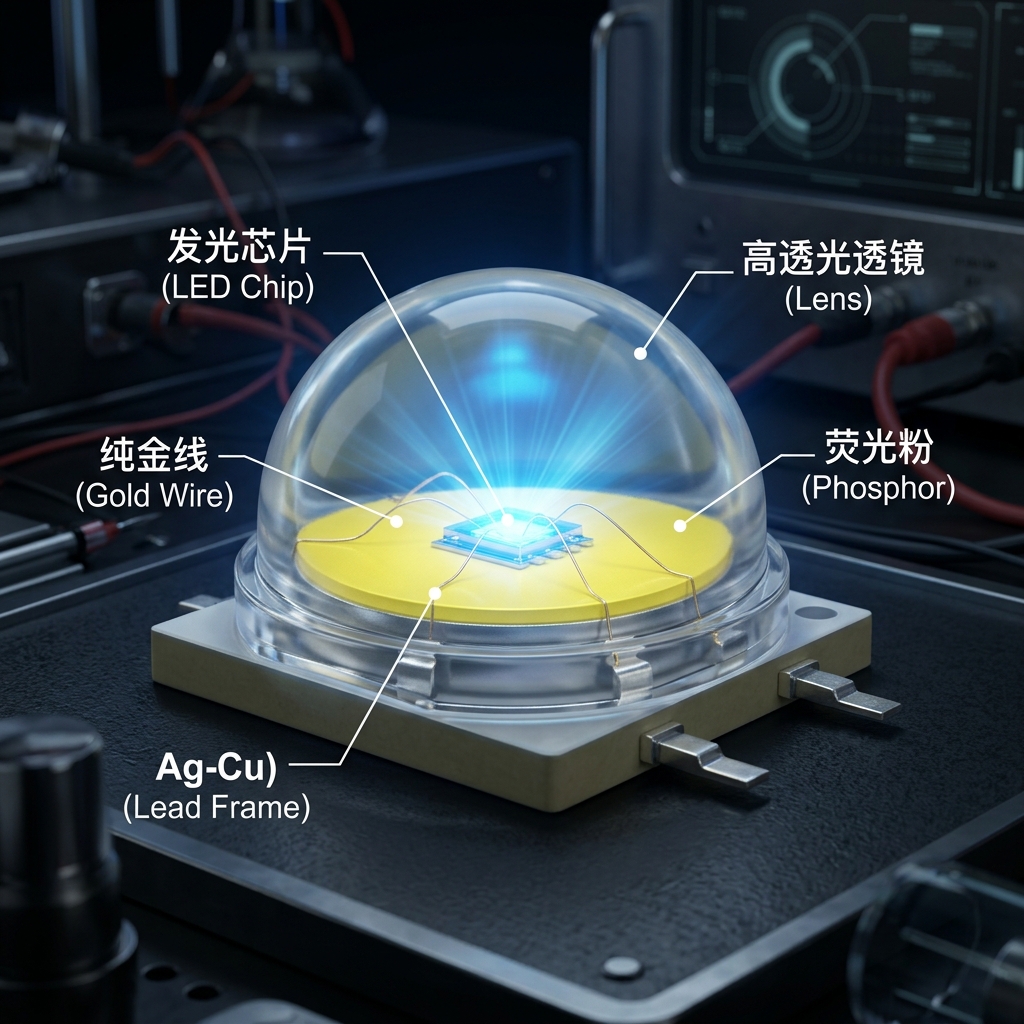

正是基于安全与发光的双重需求，我们需要这项核心技术。简单来说，这个过程就是给芯片装上坚固的金属支架。接着，工程师会用极细的纯金线把芯片和支架稳固地连接起来。随后，在表面均匀地涂上一层特制的荧光粉。最后，再罩上一层透明的高透光“保护壳”，也就是透镜。经过这些严谨的步骤，一颗完整的灯珠就真正诞生了。

揭开流明的神秘面纱

那么，这和流明到底有什么深层关系呢？流明（Lumen，简称lm），就是光通量的国际标准单位。你可以生动地把它想象成光源向外发射出了多少根“光线”。光线数量越多，流明的数值就越高。肉眼直接感觉到的灯光也就越加明亮。追求极致的高流明，是整个照明行业一直以来的终极目标。

包装工艺与亮度的深度绑定

实际上，发光芯片产生的光线，如果不经过精密的包装处理，绝大部分光线会被憋在材料内部根本出不来。不仅如此，如果内部的散热通道设计不合理，芯片一旦发热，流明就会大幅度且不可逆地下降。关于这一点，行业资深光电专家李博士曾明确指出：“光效的每一次飞跃，本质上是对封装材料光学折射率与热阻极限的精准把控。”这就意味着，led封装技术详解 流明的核心奥秘就在于：如何通过巧妙的物理与化学设计，让微小的芯片爆发出最强大的光芒！

二、 主流LED封装类型大比拼：谁的流明更高？

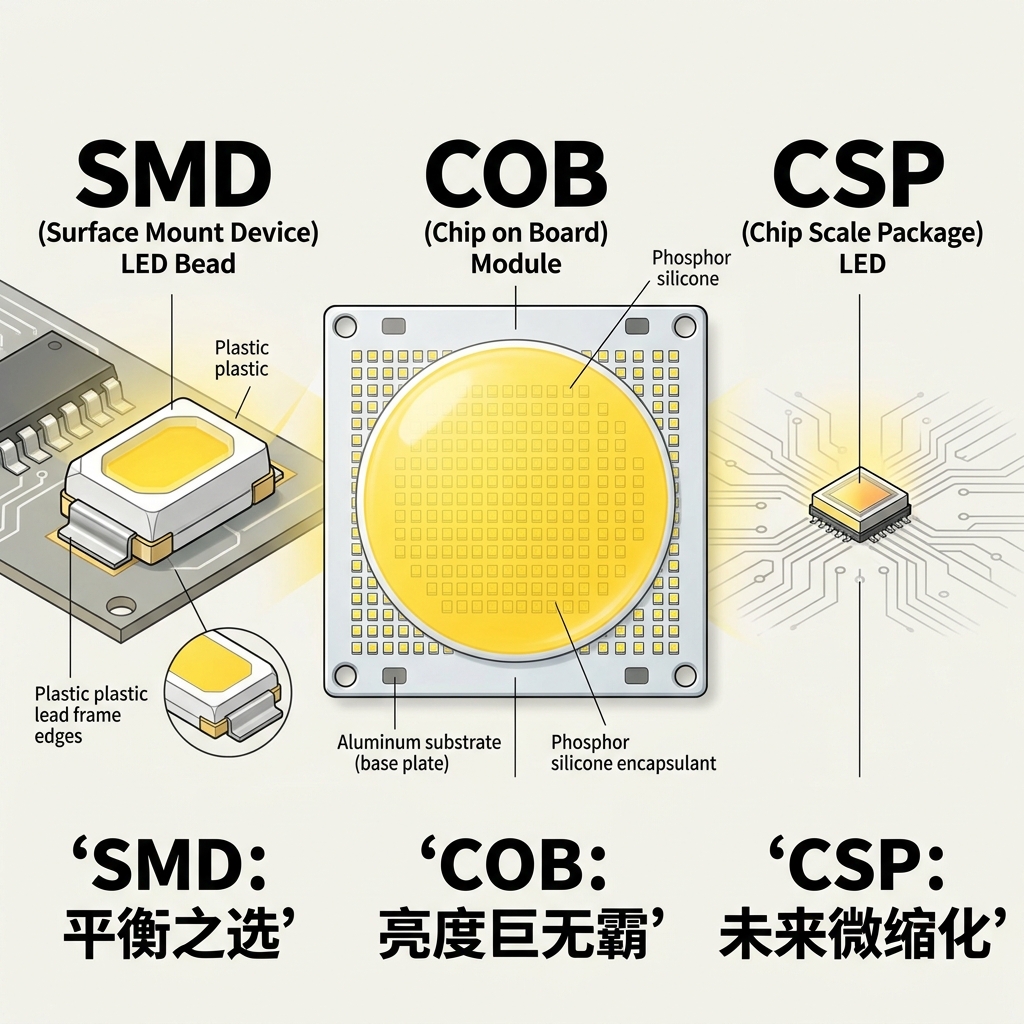

1. SMD（表面贴装）——家家户户的老朋友

它的真面目：这种类型是把发光芯片精准地贴在一个非常小的金属支架上。随后用环氧树脂或者特种硅胶把它完全封闭起来。日常生活中，绝大多数的家用照明灯泡、灯带都在广泛使用它。原材料深度拆解：这类产品通常使用高纯度的紫铜支架。表面还会进行精密的镀银处理，主要用来大幅增加反光率。外层包裹的硅胶具有极好的透光性和抗紫外线能力。流明实际表现：它的发光效率一般稳定在每瓦100到150流明之间。整体的光效表现属于中等偏上，非常均衡。核心优势所在：制造成本相对较低。机器进行全自动贴装的速度极快。它非常适合大规模、流水线式的工业化生产。

2. COB（板上芯片封装）——强光领域的巨无霸

它的真面目：这种高级工艺是把很多个发光小芯片直接集成在一块大面积的基板上。你可以形象地把它想象成把一群发光小精灵紧密地凑在一起，共同发力。原材料深度拆解：它通常采用高导热的铝基板或者导热性能更极端的陶瓷基板。众多芯片周围会覆盖一整块巨大的特制硅胶透镜。这种独特的结构彻底去除了单个支架的物理限制。流明实际表现：它的流明输出非常惊人！总体的光输出可以轻松达到几千甚至几万流明，光线极其耀眼。核心优势所在：热量散发得特别快。发光面积大，中心亮度超级高。工厂的高挂工矿灯、户外的道路照明路灯都极其偏爱这种类型。

3. CSP（芯片级封装）——代表未来的小不点

它的真面目：这是一种几乎完全不需要传统外壳的先进工艺。它的整体物理尺寸和发光芯片本身差不多大，达到了极致的微缩。原材料深度拆解：它全面采用了倒装芯片技术。四周通常会涂上含有二氧化钛（TiO2）的白色反光墙，防止光线侧漏。顶部直接贴上一层极薄的特制荧光粉膜。流明实际表现：它的发光密度达到了极高的行业水平。在肉眼几乎看不见的极小面积内，能瞬间爆发出极高的流明。核心优势所在：极大限度地节省了宝贵的空间。发光角度非常宽广且均匀。现在很多高端汽车的矩阵式智能大灯都在广泛使用它。探索led封装技术详解 流明的未来发展，CSP绝对是不可忽视的绝对主角。

三、 封装技术是怎么把“流明”逼出来的？

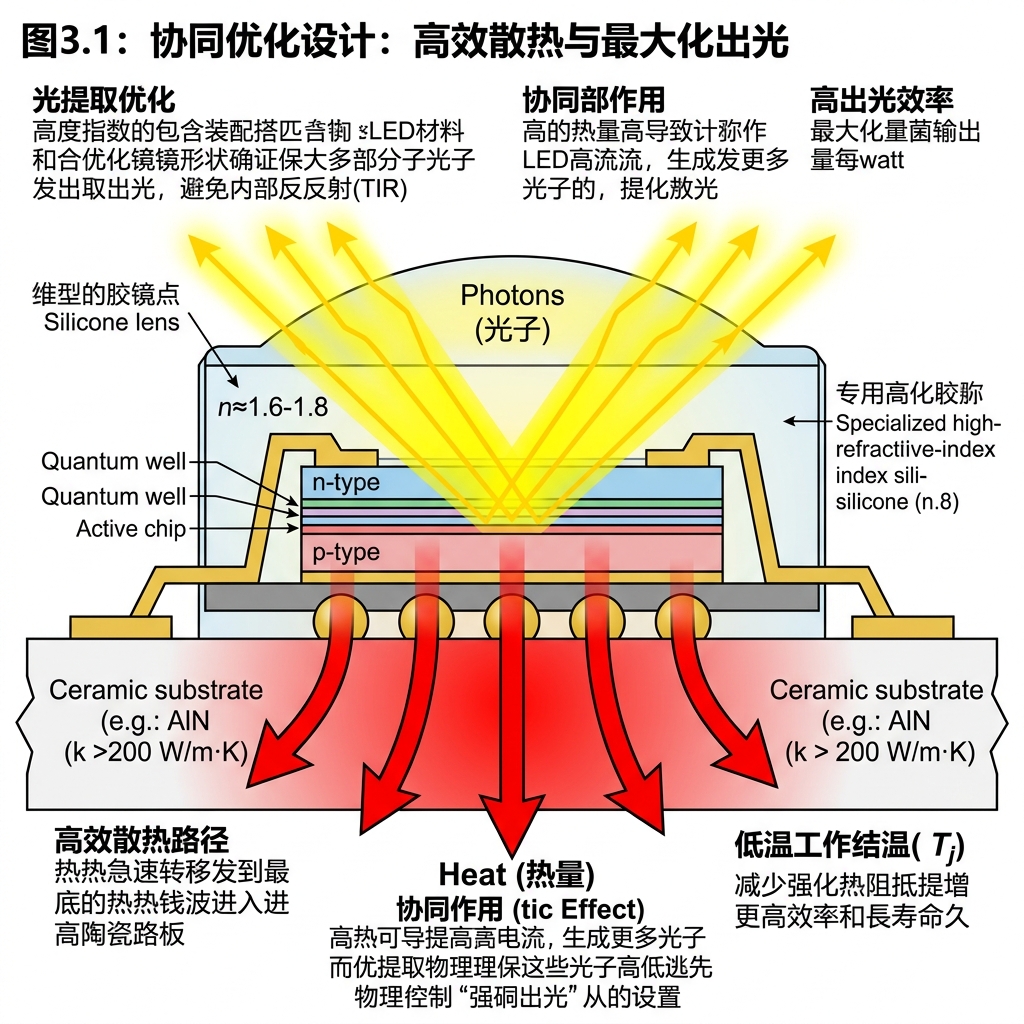

第一招：给发光芯片“降温”（热管理魔法）

芯片在努力发光的时候，会同时产生大量的废热。如果这些热量散发不出去，芯片就会严重“发烧”。处于持续高温状态下，流明就会快速下降。为了彻底解决这个问题，工程师们使用了高导热的纯陶瓷基板。这种特殊材料能像超级散热器一样，让热量瞬间传导出去。环境温度越稳定，流明的输出就越持久。

第二招：给光线“开路”（光提取结构优化）

通常情况下，光线在透明材料内部会不断发生全反射。这就像光线迷路了，被死死困在里面出不来。为了打破这个物理困局，工程师会精心设计特殊的透镜曲面形状。在把细如发丝的金线连接到芯片时，涉及到了极其复杂的工艺，你可以参考这篇LED封装与引线键合技术全解析：工艺流程、材料细节与工程应用来了解背后的工程奥秘。配合折射率极高的特种胶水，光线就能顺畅无阻地跑出来。逃逸出来的光线越多，流明自然也就水涨船高了。

第三招：荧光粉的“神奇配方”（色彩与亮度的平衡）

你可能不知道，大部分基础LED裸芯片其实是发出纯蓝光的。我们需要在表面极其均匀地涂上一层黄色的荧光粉。蓝光和黄光在微观层面混合在一起，才能变成我们日常需要的舒适白光。这里的核心关键在于配方比例。荧光粉涂抹得越均匀，材料的配方比例越精准，光能的转换损失就越小。这就好比给光线加上了最完美的无损滤镜，让led封装技术详解 流明的整体提升变得更加科学且高效。

四、 恒彩电子：我们是如何制造高流明灯珠的？

核心团队与顶尖设备的完美结合

说到这里，就不得不提到恒彩电子在这一专业领域的深厚技术积累。我们拥有一支来自国内顶尖光学研究院的核心研发团队。凭借近20年的一线行业经验，我们深知每一微克原材料对最终亮度的巨大影响。我们斥巨资引进了世界级的高精密全自动生产线。这些高端设备能保证每一根细微的金线都焊接得完美无缺，将产品残次率降到行业最低标准。

拆解爆款产品：原材料里的核心秘密

为了让每一颗出厂的灯珠都达到最高流明，我们在原材料的甄选上极其苛刻。以我们的热门爆款产品SMD2835为例。它内部全部采用了99.99%纯度的千足金线。这种顶级金线导电性能极佳，能最大程度减少电能在传输过程中的损耗。它的支架使用了高反射率的优质PPA塑料和纯紫铜基材。而更高阶的EMC3030系列产品，则使用了热固性环氧树脂（EMC）作为核心支架材料。这种高级材料能承受极高的工作温度和强烈的紫外线长期照射。这就允许我们在安全范围内输入更大的驱动电流，从而激发出远超普通产品的超高流明。

独立实验室的光学严苛测试

在恒彩电子的生产基地，每一批次的产品在出厂前，都必须进入我们建立的独立光电实验室。在这里，它们要经历极其严格的积分球光谱分析和极限亮度测试。我们始终坚持用真实的客观数据说话，确保每一项流明参数都完全达标，坚决抵制任何形式的虚标行为。

满足各种复杂需求的定制化方案

不同的实际应用场景对光线有着截然不同的苛刻需求。不管你需要常规的高亮白光照明，还是极其复杂的RGBW全彩系列，甚至是完美模拟自然光的全光谱健康系列，我们都能提供精准对应的解决方案。如果你对led封装技术详解 流明有着极高的商业要求，我们的深度定制化服务一定能完美满足你的所有期待。

五、 关于流明与包装工艺的5个核心疑问

❓ 1. 流明（Lumen）和瓦数（W）到底是什么内在关系？

简单直白地说，流明代表着灯光实际有多亮，而瓦数代表着这盏灯每小时有多费电。在过去很长一段时间里，我们购买传统的白炽灯时，习惯看瓦数来判断亮度。现在购买新型半导体照明产品，必须重点看流明数值。我们整个行业一直追求的终极目标是“高流明、低瓦数”。也就是用最少的宝贵电能，发出尽可能多的明亮光线。这个核心概念在行业内被称为发光效率（光效）。

❓ 2. 为什么同样瓦数的灯，实际亮度会完全不一样？

这个普遍现象完全取决于背后的底层制造工艺！如果内部的导热材料级别足够高、散热速度足够快、透镜的聚光折射设计足够棒，那么光线在内部的无谓损耗就会非常少。最终的结果就是，在消耗完全相同电量的情况下，工艺优秀的灯泡会显得异常明亮。这就是核心技术带来的巨大附加价值所在。

❓ 3. 买灯时仅仅只看亮度参数够吗？

绝对不够哦！除了密切关注流明大小，你还必须留意显色指数（CRI）和色温这两个极其关键的视觉指标。流明数值高，仅仅代表光线足够强烈。如果显色指数很低，光线照在真实的物品上，颜色就会显得非常失真和奇怪。我们精心研发的高显指系列产品，就能完美兼顾超高流明和最真实的色彩还原效果。

❓ 4. 灯用久了会变暗，是因为亮度永久下降了吗？

确实是这样，这种物理现象在专业领域被称为“光衰”。如果内部的散热通道没有设计好，发光芯片就会长期在极高的危险温度下超负荷工作。持续的高温会严重加速荧光粉和硅胶材料的化学老化，导致流明不可逆转地慢慢变低。选择采用先进陶瓷基板的系列产品，就能大幅度减缓光衰的衰退过程，让灯光长久保持如初的明亮。

❓ 5. 未来这项前沿技术还能让亮度变得更高吗？

答案是绝对肯定的！目前的微型显示技术（Micro LED），以及各种不断涌现的新型高导热复合材料，都在持续突破传统物理学的极限边界。未来的发光器件不仅流明会变得前所未有的高，整体的物理体积也会急剧缩小到肉眼几乎难以分辨的微观程度。led封装技术详解 流明的精彩故事，才刚刚拉开震撼的序幕。

六、 光的奇妙旅程与终极形态

光线从微观到宏观的壮丽跨越

想象一下，一颗微小的光子从极其微观的半导体晶片中艰难诞生。它需要迅速穿过复杂的发光层，跨越荧光粉的重重物理阻碍，最后透过经过精密计算的硅胶透镜，才能最终顺利抵达我们的视网膜。这看似极其短暂的一瞬，背后却凝聚了无数顶尖工程师在材料科学和光学设计上的毕生心血。

材料科学带来的无尽广阔想象

随着前沿纳米技术和新型高分子材料的不断突破进步，光线在传输过程中的能量损耗正在被无限量地压缩。我们正在使用的每一款新型折射胶水，每一块经过特殊高温处理的陶瓷基板，都在为微小的光子扫清一切障碍。这不仅仅是基础制造工艺的简单提升，更是人类对光明无尽探索的最生动体现。

亮度的物理极限到底在哪里

从最初微弱闪烁的电子指示灯，到现在足以瞬间照亮整个大型体育场的强光阵列，流明的爆发式提升见证了现代科技的伟大飞跃。在这条追求极致亮度的艰难道路上，业内人士始终保持着深深的敬畏与极大的热情。每一次微小的技术迭代，都在为这个广阔的世界带来更多的光明与温暖。深刻理解led封装技术详解 流明背后的科学逻辑，就是理解人类光明的璀璨未来。

好的封装技术，不仅是给脆弱的发光芯片穿上坚固无比的铠甲，更是为光线铺设了一条完全没有阻碍的超级高速公路。希望对你有用。
