7020 高通量灯珠交叉替代，应优先考虑封装尺寸、焊盘结构和电气参数与原型号相匹配的产品。如果原型号停产或采购困难，可以进一步评估 5730、5630、4014 和 2835 等 LED 灯珠，但这些型号通常不能直接互换，必须结合灯板结构、驱动条件、光学表现和散热要求进行判断。
| 关键项目 | 选型要点 | 注意事项 |
|---|---|---|
| 优先替代型号 | 同规格 7020 | 核对尺寸、焊盘和电气参数 |
| 其他候选型号 | 5730、5630、4014、2835 | 通常需要重新适配 |
| 电气参数 | 正向电流、正向电压、额定功率 | 符合驱动电路要求 |
| 光学参数 | 光通量、色温、显色指数、发光角度 | 保持亮度和颜色一致性 |
| 散热要求 | 热阻、焊盘面积、灯板温升 | 避免长期工作温度过高 |
| 维修验证 | 点亮、温升、老化测试 | 批量使用前进行验证 |
选择替代型号时，应先确认原灯珠的具体规格，再根据实际应用筛选候选产品。对于背光模组、LED 灯条和其他照明设备，不同的灯板布局和驱动方式会直接影响替代结果。
一、7020 高通量灯珠交叉替代型号有哪些？
7020 灯珠的替代方案主要分为同封装替换和跨封装替换两类。同封装替换通常更容易保留原有灯板结构，跨封装替换则需要重新评估安装、电气和光学条件。
常见替代型号对比
| 替代型号 | 主要特点 | 适用评估场景 | 替代前重点检查 |
|---|---|---|---|
| 同规格 7020 | 外形和安装位置较容易匹配 | 原灯板维修、批量替换 | 电流、电压、光通量、色温 |
| 5730 LED 灯珠 | 常见贴片封装，产品规格较多 | 灯具改型、重新设计灯板 | 封装尺寸、焊盘、功率 |
| 5630 LED 灯珠 | 可用于部分灯条及背光设计 | 灯板重新设计 | 光输出、电气参数、散热 |
| 4014 LED 灯珠 | 外形较窄，适合紧凑布局 | 小型灯具、狭窄灯条 | 焊盘尺寸、灯珠排列、光输出 |
| 2835 LED 灯珠 | 产品系列丰富，应用广泛 | 通用照明、灯板改型 | 功率密度、光效、驱动条件 |
| 定制 LED 灯珠 | 可根据项目需求评估规格 | 特殊背光、专业照明 | 封装图纸、样品参数、测试资料 |
哪种型号更适合替代 7020？
如果原灯板不允许修改，建议优先寻找相同封装、相同焊盘设计的 7020 产品，并进一步核对电气和光学参数。
如果原型号已经停产，可以考虑 5730 或 5630，但这两种灯珠的名义尺寸与 7020 不同，通常需要调整 PCB 布局。
对于空间较小的灯条，可以评估 4014 或 2835。若新方案需要增加灯珠数量，还应重新计算总功耗，并检查驱动电路的负载能力。
需要注意，封装尺寸接近不代表电气参数相同，额定功率相同也不代表亮度和散热性能一致。最终应以具体产品规格书和样品测试结果为准。
二、7020 高通量灯珠是什么？
1. 7020 LED 灯珠的封装特点
7020 通常表示一种 SMD 贴片 LED 封装规格，按照常见命名方式，其名义尺寸约为 7.0 mm × 2.0 mm。
不同生产厂家的产品可能采用不同的芯片配置、电极结构和封装材料，因此实际尺寸、焊盘位置及产品高度应以对应的尺寸图为准。
7020 高通量灯珠可用于部分背光、灯条及照明方案。具体应用取决于产品的光通量、功率、发光角度和散热设计，不能仅凭型号判断其性能。
2. 7020 高通量灯珠的主要特点
封装较为狭长。 适用于部分长条形灯板，能够满足特定安装空间和布局需求。
光输出规格存在差异。 不同芯片和功率配置会影响实际亮度，采购时需要查看光通量和测试条件。
适合贴片生产。 SMD 封装便于使用自动贴片设备，有利于控制安装位置和生产一致性。
应用取决于具体参数。 背光、灯条及照明设备对光线分布、色彩表现和散热能力的要求不同，应根据实际用途选择产品。
3. 哪些因素会影响灯珠性能？
LED 灯珠的表现不仅与封装尺寸有关，还受到芯片效率、工作电流、固晶结构、键合工艺和封装材料等因素影响。
芯片配置和工作电流会影响光输出与功耗。封装材料的透光性能会影响光线利用率，焊盘结构和热传导路径则关系到工作温度。
对于白光 LED，荧光粉配方和涂覆工艺也会影响色温、显色指数和光谱分布。需要长期运行的产品，还应关注材料耐热性、光衰和可靠性资料。
因此，不同厂家的 7020 灯珠即使外形相同，也可能存在亮度、功耗和使用寿命方面的差异。
三、7020 高通量灯珠的核心参数
选择交叉替代型号之前，需要先确认原灯珠的真实参数。只根据封装名称采购，可能出现无法安装、驱动异常、亮度不一致或温升过高等问题。
7020 灯珠关键参数对照表
| 参数 | 主要含义 | 选型注意事项 |
|---|---|---|
| 封装尺寸 | 灯珠的长、宽和高度 | 核对安装空间和焊盘 |
| 额定功率 | 规定条件下的功率参数 | 结合电流和电压判断 |
| 正向电流 | 流过 LED 的工作电流 | 不超过规格书规定范围 |
| 正向电压 | LED 在指定电流下的电压降 | 匹配驱动器输出范围 |
| 光通量 | 光源发出的可见光总量 | 在相同测试条件下比较 |
| 色温 | 白光的颜色表现 | 避免整灯出现明显色差 |
| 显色指数 | 光源还原物体颜色的能力 | 根据照明用途选择 |
| 发光角度 | 光线向外扩散的范围 | 关注照射范围和均匀度 |
| 热阻与散热 | 热量从芯片传出的难易程度 | 结合灯板结构评估温升 |
| 使用寿命 | 达到规定光衰或失效标准的时间 | 查看对应测试条件和报告 |
1. 7020 灯珠的工作电流和电压是多少？
7020 灯珠没有适用于所有产品的统一电流和电压。不同芯片、功率版本和内部结构可能带来明显差异。
部分白光 LED 的正向电压可能在约 3 V 的范围内，但不能据此认定所有 7020 灯珠都使用相同电压。额定电流同样需要根据具体产品规格确定。
维修时，应优先查找原型号规格书，并记录驱动器的输出方式、工作电流和电压范围。如果缺少资料，应先确认灯板电路和原灯珠参数，再选择替代产品。
不要直接将 150 mA 或 3.3 V 当作所有 7020 灯珠的固定参数。只有具体产品规格书支持时，这些数值才具有参考意义。
2. 为什么光通量比单看功率更重要？
功率表示灯珠消耗的电能，光通量则表示光源发出的可见光总量，通常以流明（lm）为单位。
两颗额定功率相同的灯珠，可能具有不同的光通量。这与芯片效率、工作电流、封装材料和测试条件等因素有关。
比较替代产品时，应同时查看光通量和光效。如果用于背光，还需要关注发光角度、灯珠排列方式及实际光线分布。
3. 如何判断参数是否匹配？
建议将原灯珠与候选产品的规格书逐项对照，至少确认以下内容：
- 封装尺寸和焊盘结构。
- 额定电流、正向电压及功率。
- 光通量、色温和发光角度。
- 热阻、散热条件及允许工作温度。
- 驱动方式和灯板串并联结构。
如果缺少关键数据，不宜直接用于批量生产。可以先采购样品，通过实际点亮、温升和光学测试确认兼容性。

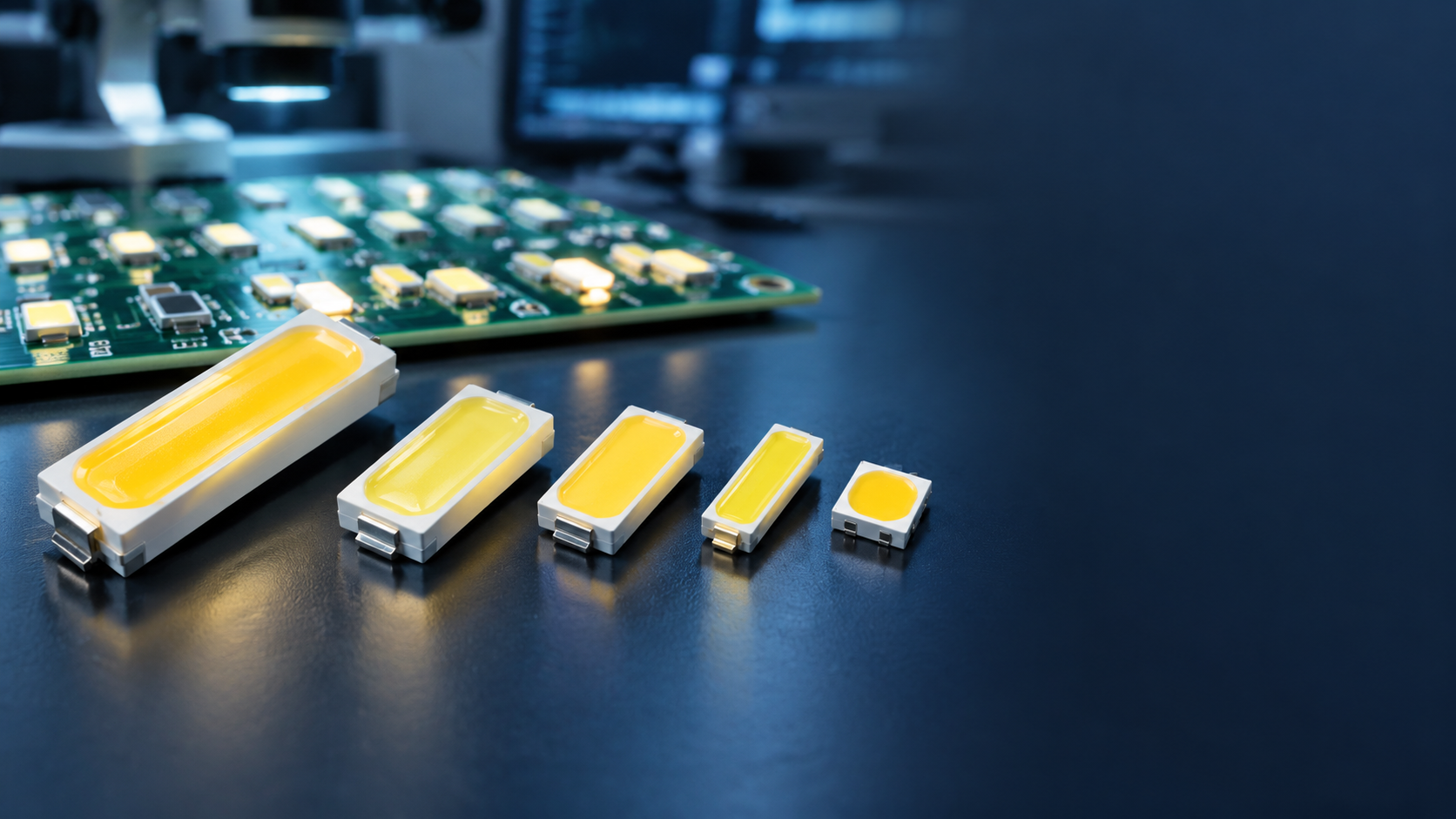

四、7020 与 4014、5630、5730、2835 有什么区别？
不同型号的 LED 灯珠，在外形、内部结构、功率配置和应用方式上均可能存在差异。选择替代型号时，需要结合实际灯具设计进行比较。
常见封装尺寸与特点
| 对比项目 | 7020 | 4014 | 5630 | 5730 | 2835 |
|---|---|---|---|---|---|
| 常见名义尺寸 | 7.0 × 2.0 mm | 4.0 × 1.4 mm | 5.6 × 3.0 mm | 5.7 × 3.0 mm | 2.8 × 3.5 mm |
| 外形特点 | 较长、较窄 | 较小、较窄 | 较宽 | 较宽 | 较紧凑 |
| 亮度表现 | 取决于具体规格 | 取决于具体规格 | 取决于具体规格 | 取决于具体规格 | 取决于具体规格 |
| 替代难度 | 取决于原灯板设计 | 通常需要重新适配 | 通常需要重新适配 | 通常需要重新适配 | 通常需要重新适配 |
| 选型重点 | 原规格、电气参数 | 空间、焊盘 | 功率、散热 | 功率、散热 | 光效、布局 |
以上尺寸为常见名义规格，实际尺寸和焊盘设计应以产品图纸为准。表格仅用于初步筛选，不代表不同型号可以直接互换。
1. 7020 与 5730 哪个更适合替代？
如果原来的 7020 灯珠已经停产，可以评估 5730。但两者的封装尺寸不同，通常无法直接安装在原有焊盘上。
如果项目允许重新设计灯板，还需要比较光通量、正向电压、工作电流和散热条件。即使两款灯珠的额定功率接近，也不能据此判断其实际表现相同。
对于批量灯具，还应测试整灯亮度、颜色一致性和工作温升，再决定是否采用新的封装方案。
2. 7020 与 5630 哪个更适合背光？
具体取决于背光灯板的设计要求。
如果原灯板专门为 7020 设计，保留相同封装通常更容易控制安装位置和光学结构。如果允许重新设计灯板，可以进一步评估 5630 的光输出、功耗和成本。
背光产品还需要考虑导光板、反射片与灯珠之间的距离。发光角度不同，可能导致局部亮斑或亮度不均。
因此，不能简单认为 5630 一定更亮，也不能认为 7020 一定更节能。实际效果应通过规格对比和整机测试确认。
3. 7020 与 4014 哪个更适合小型灯具？
4014 的封装通常较窄，适合部分空间受限的灯条设计。不过，封装更小并不代表亮度一定更低，也不代表散热能力一定更差。
实际表现取决于芯片配置、额定电流、光效和灯板结构。如果使用 4014 替代 7020，需要检查焊盘间距、灯珠数量和光线分布。
如果新方案需要增加灯珠数量，还应重新计算总功耗和驱动电路负载，避免整组灯珠温升过高。
4. 7020 与 2835 有什么区别？
2835 是常见的贴片 LED 封装系列，产品规格较多，可用于多种通用照明设计。
不过，2835 的名义尺寸与 7020 不同。替换时通常需要调整灯板布局，并重新检查灯珠数量、光通量和驱动条件。
如果项目允许重新设计，2835 可以作为候选型号；如果需要维修原有灯板，则应优先寻找能够匹配原焊盘的产品。
五、7020 灯珠损坏后如何选择替代型号？
灯具出现不亮、闪烁或局部变暗等问题时，不宜直接更换灯珠。故障也可能来自驱动电路、焊点、连接器或线路。
第一步：检查灯珠是否损坏
先断开电源，再检查灯珠表面是否存在裂纹、烧黑、封装破损或焊点脱落。
随后使用适合 LED 测试的仪器进行检查。普通万用表的二极管档不一定能点亮所有 LED，尤其是正向电压较高的产品。
如果灯具采用多颗灯珠串联，一颗灯珠开路就可能导致整组熄灭。因此，不能仅凭灯具不亮就认定所有灯珠都已损坏。
第二步：确认原灯珠参数
维修前，尽可能记录以下信息：
- 原灯珠型号和封装尺寸。
- 正向电流与正向电压。
- 白光色温或彩色灯珠的波长。
- 灯板的串联、并联或混合连接方式。
- 原驱动电源的输出范围。
- 原灯珠的安装位置和焊盘形状。
如果灯珠表面没有可识别的型号，可以拍摄清晰的灯板照片，并记录整灯型号和驱动器信息。必要时，可查找原厂电路图或产品规格书。
第三步：优先选择相同规格
如果原型号仍然可以采购，应优先选择相同封装、电气参数和接近的光学参数。
如果原型号已经停产，再评估 5730、5630 或其他产品。此时通常需要重新检查灯板布局和驱动条件。
对于多颗灯珠组成的灯组，还应关注同一批次产品的参数一致性。如果只更换一颗颜色或亮度差异较大的灯珠，整组点亮后可能出现明显色差。
第四步：完成样品测试
替换后，应检查灯具能否正常启动、亮度是否一致、颜色是否匹配，以及工作温升是否处于合理范围。
对于批量生产的灯具，还应进行必要的老化和可靠性验证。不能只凭灯珠能够点亮，就认定维修合格。
如果出现反复闪烁、驱动器保护或灯板明显发热等现象，应立即断电并检查电路，不要持续通电测试。
安全提醒： LED 背光电路可能存在较高的直流电压。维修前必须断电，并确认电路已经安全放电。不要随意短接灯珠，也不要通过增加串联灯珠数量来猜测驱动电路的工作方式。
六、如何判断 7020 灯珠背光电路是否匹配？
部分 LCD 或 LED 背光产品会使用多颗灯珠串联，也可能采用多组串并联结构。具体电路取决于灯板设计和驱动器配置。
不能仅凭六线背光等描述认定电路一定采用某种接线方式。实际引脚定义应根据灯板线路、连接器定义和电路图确认。
维修时需要重点检查什么？
1. 检查连接器。
确认每个引脚的定义，避免正负极误接。没有电路图时，不要仅凭线色判断接线方式。
2. 检查灯珠排列。
判断灯珠是串联、并联，还是采用多组混合连接。不同连接方式会影响整组灯珠的工作电压和电流。
3. 检查驱动输出。
确认驱动器的恒流范围和输出电压范围。替代灯珠必须符合驱动器的工作条件。
4. 检查故障位置。
判断故障来自单颗灯珠开路、短路，还是整组线路问题。同时检查连接器、焊点和线路是否存在接触不良。
5. 检查替代方案。
确认替代灯珠不会使电流、功耗或温升超出允许范围。如果更改灯珠数量或连接方式，还应重新评估整个电路。
为什么不能直接使用固定电压替代？
LED 通常需要受控电流驱动。如果直接使用固定电压供电，电流可能随灯珠差异和温度变化而明显变化。
当电流超过额定范围时，灯珠可能迅速升温，导致光衰加快，甚至损坏芯片或封装材料。
因此，应优先按照原驱动方案进行维修。如果需要更改灯珠数量或连接方式，必须重新计算电路参数，并验证驱动器是否兼容。
如何判断串联灯珠是否匹配？
串联灯组的工作电压与灯珠数量及各颗灯珠的正向电压有关。驱动器必须能够覆盖灯组所需的工作电压，同时维持合适的电流。
如果替代灯珠的正向电压与原型号差异较大，可能改变驱动器的工作状态。若驱动器无法提供所需电压，灯组就可能无法正常点亮。
维修时，记录原灯组的连接方式和驱动参数，比直接猜测替代型号更可靠。
七、7020 高通量灯珠交叉替代的兼容性判断方法
判断替代型号是否兼容，可以从机械、电气、光学和热学四个方面进行评估。各项要求均符合后，才适合进一步考虑批量使用。
1. 机械兼容：能否安装？
比较灯珠的长、宽、高度、电极位置和焊盘设计。
即使两种灯珠的外形尺寸接近，焊盘不同也可能导致无法正常贴装。强行调整安装位置，还可能影响焊接质量和后续散热。
如果需要重新设计 PCB，应检查灯珠间距、导线布局和贴片工艺要求。
2. 电气兼容：能否正常工作？
重点检查正向电压、额定电流、功率和驱动方式。
如果替代灯珠的工作电流要求不同，就不能直接沿用原来的驱动条件。若驱动器采用恒流输出，还需要确认其输出电压范围能够满足新灯组的要求。
对于串并联结构，也要检查各支路的电流分配，不能只比较单颗灯珠的额定功率。
3. 光学兼容：亮度和颜色是否一致？
比较光通量、色温、显色指数和发光角度。
对于电视背光、广告显示和商业照明，还应关注光线均匀度。不同的发光角度可能改变光线分布，造成局部过亮或暗区。
如果整灯需要保持统一的白光颜色，应尽量选择色温和色容差符合要求的产品。对于彩色 LED，则需要核对波长和颜色输出。
4. 热兼容：长期工作是否稳定？
替代灯珠的热阻、焊盘面积和安装环境都会影响散热。
灯珠工作时产生的热量，需要通过封装、焊点和灯板传导出去。如果散热条件不足，芯片温度可能升高，进而影响亮度、颜色和使用寿命。
因此，应在实际工作电流下测试灯板温升。对于长期连续运行的产品，还应进行必要的老化验证。
LED 替代选型不能只依据封装尺寸或额定功率判断。规格书核对与整机验证应结合使用，最终以实际测试数据和产品技术资料为依据。
八、常见 LED 灯珠型号及应用区别
除了 7020，常见的 SMD LED 灯珠还有 2835、3030、3528、5050、5630 和 5730 等系列。
这些型号各有特点，但不能仅凭型号大小判断亮度、功率或使用寿命。
1. 2835 LED 灯珠
2835 常用于通用照明，产品系列较丰富。选型时需要关注额定功率、光效、色温和散热设计。
2. 3030 LED 灯珠
3030 可用于对功率、光输出或散热有特定要求的照明方案。不同产品可能采用不同芯片和封装结构，具体性能应以规格书为准。
3. 3528 LED 灯珠
3528 常用于指示、装饰和部分灯条产品。采购时应检查芯片配置、额定电流和光输出，不能只看外形尺寸。
4. 5050 LED 灯珠
5050 常用于多芯片或多通道光源。具体结构取决于产品设计，部分产品可用于 RGB 等彩色照明方案。
5. 5630 LED 灯珠
5630 可用于灯条、背光及其他照明产品。选型时需要关注灯板空间、额定功率和散热条件。
6. 5730 LED 灯珠
5730 常见于多种贴片照明方案，可以作为部分灯板改型的候选产品，但不代表能够直接替代 7020。
7. 7020 高通量灯珠
7020 可用于特定背光和照明设计。其实际性能取决于芯片配置、工作电流、封装材料和散热结构。
不同用途应关注哪些参数？
普通照明应关注光通量、光效、色温、显色指数和长期稳定性。
LCD 背光应重点关注发光角度、亮度均匀度、颜色一致性和安装空间。灯珠排列方式也会影响导光板的光线分布。
机器视觉、荧光检测或颜色识别应用，则需要关注波长和光谱。对于 RGB 或 RGBW 产品，还应确认各颜色通道的电气参数和控制方式。
合理的选型顺序是先确定用途，再确认参数，最后筛选封装，以减少因型号不匹配造成的重复采购。
九、如何选择 7020 高通量灯珠供应商？
对于灯具制造商和采购人员来说，替代型号不仅需要满足使用要求，还应考虑批次一致性、供货稳定性和技术支持。
供应商考察项目
| 考察项目 | 需要确认的内容 |
|---|---|
| 产品规格 | 是否提供完整规格书和尺寸图 |
| 光学参数 | 是否提供光通量、色温、波长等数据 |
| 电气参数 | 是否明确额定电流和正向电压 |
| 生产能力 | 是否具备相应的封装生产和检测能力 |
| 质量控制 | 是否提供批次检测及可靠性资料 |
| 定制能力 | 是否支持特定光色、功率和封装需求 |
| 供货稳定性 | 是否支持持续采购和批次追溯 |
| 技术服务 | 是否能够协助确认替代型号及测试方案 |
为什么规格书和测试报告很重要？
规格书可以帮助采购人员确认产品尺寸、电气参数和光学性能。对于需要替代原灯珠的项目，这些信息尤其重要。
尺寸图能够用于检查焊盘和安装空间，光通量、色温和波长等数据则有助于评估光学兼容性。
对于批量采购，还应关注产品批次的一致性。即使型号相同，不同分档和生产批次也可能出现参数差异。
可靠性资料同样值得关注。例如，高温、高湿、温度循环和长期点亮测试，可以帮助评估产品在特定应用中的稳定性。不过，测试条件应与实际使用环境相匹配。
LED 灯珠选型与定制需要提供哪些资料？
恒彩电子提供 LED 灯珠研发、生产及相关产品服务，产品涵盖 SMD2835、EMC3030、5050、3528、3433 和陶瓷系列，以及红、绿、蓝、黄、RGB、RGBW、紫光、高显色指数和全光谱等 LED 光源。
对于 7020 高通量灯珠的替代需求，建议先准备以下资料：
- 原灯珠型号及规格书。
- 灯珠尺寸图和焊盘照片。
- 原驱动器的输出参数。
- 灯板串并联结构及整灯用途。
- 目标光通量、色温或波长要求。
- 预期工作环境和散热条件。
根据这些信息，可以进一步核对现有产品规格，判断是否需要调整灯板或评估定制方案。
具体是否有匹配的 7020 型号、能否定制以及样品和起订条件，应以实际产品目录和业务确认为准。
产品资料可参考官方网站：LED 灯珠产品信息
十、7020 高通量灯珠交叉替代常见问题
1. 7020 高通量灯珠交叉替代型号有哪些？
可以优先寻找相同规格的 7020 灯珠。如果原型号无法采购，可以进一步评估 5730、5630、4014 或 2835 等产品。
这些型号的尺寸和参数不同，通常需要重新确认灯板设计、驱动条件和散热要求，不能直接认定为通用替代品。
2. 7020 灯珠可以直接用 5730 替代吗？
不一定。7020 和 5730 的名义封装尺寸不同，焊盘设计也可能不同。
即使电气参数接近，也需要检查安装空间、光输出和散热条件。对于原灯板维修，应优先寻找相同封装的产品。
3. 7020 灯珠的工作电流是多少？
没有适用于所有 7020 灯珠的统一电流值。
不同产品的芯片、功率和内部结构可能不同，应以具体型号的规格书为准，不能直接套用其他型号的电流参数。
4. 7020 灯珠和 4014 灯珠哪个更亮？
不能只看型号判断亮度。
实际光输出取决于光通量、工作电流、芯片配置和散热条件。比较时，应在相同测试条件下查看产品的光通量数据。
5. 7020 灯珠坏了，可以只换一颗吗？
如果故障已经确认来自单颗灯珠，并且能够找到参数一致的替代品，通常可以考虑单颗更换。
不过，如果同一组灯珠已经明显老化，或者存在多颗故障，还应检查其他灯珠和驱动电路，避免维修后再次出现问题。
6. 7020 高通量灯珠选型时，最重要的是什么？
需要确认封装尺寸和焊盘，并核对工作电流、正向电压、光通量和散热要求。
此外，还应检查色温、发光角度和批次一致性。只有机械、电气、光学和热学条件均符合要求，替代方案才更可靠。
十一、7020 高通量灯珠替代选型要点
7020 高通量灯珠交叉替代不能只看封装名称，也不能简单比较功率或亮度。
如果原型号仍然可以买到，优先选择相同规格通常更容易控制替换风险。如果需要改用 5730、5630、4014 或其他型号，就应重新检查焊盘、电气参数、光输出和散热条件。
对于批量生产项目，应先进行样品验证，再根据应用要求完成温升、光学和可靠性测试，降低替代后出现亮度不一致、过热或驱动异常的风险。
最终选型应以原灯珠规格、候选产品技术资料和实际测试结果为依据，确保灯珠与灯板结构、驱动电路及目标应用相匹配。
