汽车SMD灯珠(车用LED光源选型与应用指南)

汽车SMD灯珠广泛应用于汽车氛围灯、尾灯、转向灯等照明系统。本文介绍其结构、型号、应用场景、选型参数、车规要求及安装维护方法，帮助用户选择合适的LED光源方案。

汽车SMD灯珠是什么？为什么被广泛应用？

汽车SMD灯珠是一种采用表面贴装技术（SMD）封装的LED光源，通过将LED芯片、封装材料和导电结构集成后，直接贴装于PCB线路板上，实现稳定发光。

相比传统汽车灯泡，SMD灯珠具有体积小、功耗低、光效高以及设计灵活等特点，可以满足现代汽车对内饰灯光、信号灯以及智能照明系统的需求。

汽车照明目前不仅承担基础照明功能，也逐渐融入氛围营造和交互体验。例如，车内氛围灯需要实现多颜色变化和柔和均匀的光线效果，SMD灯珠凭借小尺寸和多样化封装形式，可以适应不同结构设计。

汽车SMD灯珠常见优势包括：

• 尺寸紧凑：适合空间有限的汽车灯具结构。
• 光效稳定：能够提供持续的光输出。
• 低能耗：相比传统光源具有更高的能量转换效率。
• 设计灵活：支持单色、RGB、多色以及侧发光方案。
• 适合自动化生产：方便贴片加工，提高生产效率。

汽车SMD灯珠的结构和工作原理

LED灯珠如何产生光线？

汽车SMD灯珠工作时，汽车电路为LED芯片提供电流，芯片内部半导体材料发生电子跃迁，将电能转换为可见光。

简单来说：

电能 → LED芯片转换 → 光线输出 → 封装结构优化光效

其中，LED芯片影响基础发光性能，而封装结构会影响颜色表现、散热能力和长期稳定性。

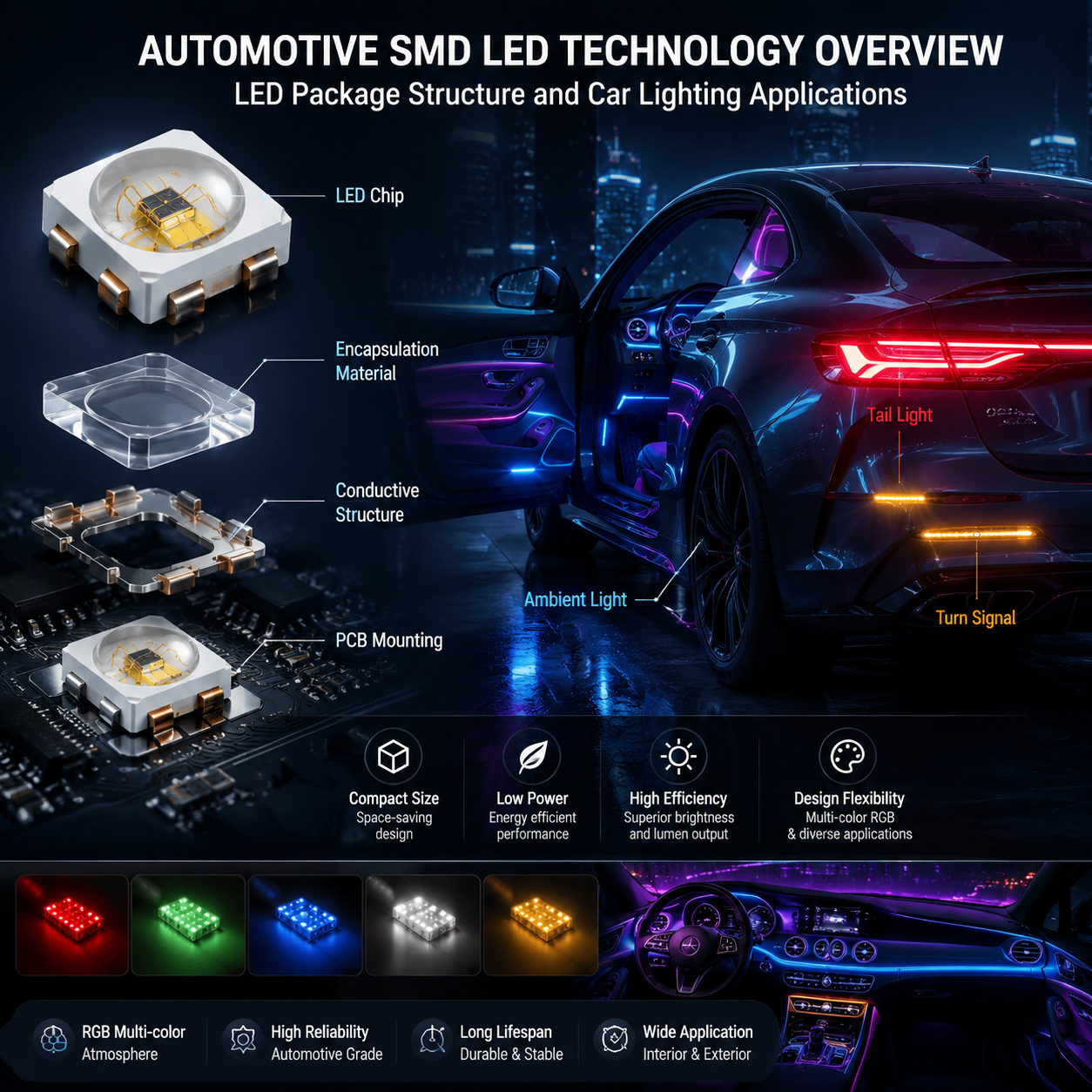

汽车SMD灯珠主要组成部分

一颗SMD灯珠通常包含以下结构：

汽车使用环境较为复杂，灯珠需要面对温度变化、震动、湿度等影响。因此，封装材料、散热设计和生产工艺都会影响实际使用表现。

汽车LED灯珠常见型号有哪些？

不同汽车应用位置对灯珠尺寸、亮度和散热要求不同，常见型号包括SMD2835、SMD3030、SMD4040、SMD5050以及高功率陶瓷LED等。

常见汽车SMD灯珠型号对比

不同应用场景如何选择？

汽车SMD灯珠选型需要结合使用位置，而不是单纯看尺寸大小。

汽车氛围灯

通常关注：

• 色彩变化效果。
• 光线均匀性。
• 控制方式兼容性。

RGB、RGBW以及侧发型SMD灯珠较常用于此类应用。

汽车尾灯

需要关注：

• 光输出稳定性。
• 颜色一致性。
• 长时间工作可靠性。

红光SMD灯珠在尾灯系统中较为常见。

汽车转向灯

转向灯需要快速响应和明显识别效果，因此通常关注：

• 亮度表现。
• 工作稳定性。
• 热管理设计。

高功率汽车照明

对于需要更高亮度的应用，通常需要关注：

• 散热结构。
• 功率承载能力。
• 灯具整体设计匹配。

汽车SMD灯珠主要应用场景

汽车内饰照明

SMD灯珠在汽车内部应用较为广泛，包括：

• 仪表盘背光。
• 门板氛围灯。
• 脚窝灯。
• 中控装饰灯。
• 储物区域照明。

内饰照明通常不追求极高亮度，而更关注光线柔和度、颜色一致性以及视觉体验。

例如，智能氛围灯系统需要根据控制模块调整颜色和亮度，因此RGB类灯珠和侧发光灯珠应用较多。

汽车外部照明

汽车外部灯具对可靠性的要求通常更高，常见应用包括：

• 日间行车灯。
• 尾灯。
• 转向灯。
• 辅助照明灯。

这类应用需要灯珠具备：

• 较好的散热能力。
• 稳定的光输出。
• 抗震性能。
• 长时间工作能力。

如何选择合适的汽车SMD灯珠？

汽车SMD灯珠的选择需要综合考虑亮度、功率、电压、颜色、散热和可靠性等因素。

亮度参数

LED亮度通常通过流明（lm）表示。

亮度越高，代表输出光通量越大，但并不意味着所有应用都需要高亮度。

实际选择时需要结合：

• 灯具安装位置。
• 使用环境。
• 散热条件。
• 光学设计。

例如，氛围灯更关注舒适柔和，而尾灯则需要满足明显识别需求。

功率和电压匹配

汽车电路常见工作电压包括12V和24V系统。

选型时需要确认：

• 灯珠工作电压。
• 驱动方式。
• 功率需求。
• 整体电路匹配情况。

如果灯珠参数与驱动系统不匹配，可能出现亮度异常、发热增加或使用寿命下降等问题。

色温和颜色要求

不同颜色通常对应不同汽车应用：

汽车灯光不仅需要颜色符合设计要求，也需要关注批次间颜色一致性。

散热和寿命

LED工作时仍会产生热量，散热能力会影响灯珠长期稳定性。

需要关注：

• 热阻设计。
• 基板材料。
• 封装工艺。
• 芯片性能。

在汽车环境中，良好的散热设计有助于降低光衰和故障风险。

车规级汽车SMD灯珠有哪些要求？

普通LED与车规级LED的区别

车规级汽车SMD灯珠需要适应车辆长期运行中的环境变化，例如：

• 高温环境。
• 低温启动。
• 道路震动。
• 潮湿条件。

常见可靠性测试

汽车LED产品通常会进行：

• 高温测试。
• 低温测试。
• 湿热测试。
• 温度循环测试。
• 振动测试。
• 寿命测试。

AEC-Q102等汽车电子可靠性要求，也是部分汽车LED器件验证时参考的标准之一。

实际应用中，具体测试项目需要根据灯具结构、整车要求和应用环境确定。

汽车SMD灯珠安装方向与正负极判断

为什么需要区分方向？

LED本质属于二极管，具有明确的电流方向。

如果安装方向错误，可能导致：

• 灯珠无法正常点亮。
• 电路工作异常。
• 长期可靠性受到影响。

如何判断SMD灯珠正负极？

常见方法包括：

查看PCB标识

线路板通常会标注：

• “+”代表正极。
• “-”代表负极。

查看灯珠外观标识

部分产品会通过：

• 缺口。
• 标记点。
• 结构设计。

帮助判断安装方向。

使用万用表检测

利用二极管测试功能，可以辅助判断正负极。

进行焊接安装时，需要控制焊接温度，避免影响PCB和灯珠性能。

汽车LED灯珠损坏后的维修方法

常见损坏原因

汽车LED灯珠故障可能来自：

• 灯珠本身损坏。
• 散热不足。
• 驱动异常。
• 焊点松动。
• 电路老化。

其中，散热问题是影响LED长期工作的常见因素之一。

SMD灯珠更换流程

一般维修流程包括：

1. 断开电源。
2. 确认故障灯珠位置。
3. 拆除损坏灯珠。
4. 清理PCB焊盘。
5. 安装新灯珠。
6. 检查亮度和稳定性。

由于汽车灯具涉及光学结构和散热设计，更换时需要注意焊接工艺和安装可靠性。

汽车SMD灯珠价格受哪些因素影响？

汽车SMD灯珠价格会根据型号、性能和应用要求产生变化。

常见影响因素包括：

• LED芯片来源。
• 封装工艺。
• 功率大小。
• 采购数量。
• 定制要求。
• 可靠性测试要求。

普通SMD灯珠成本相对较低，而RGB、高功率以及车规级产品通常会因为结构和验证要求增加成本。

SMD、COB、高功率陶瓷LED有什么区别？

SMD灯珠更适合需要灵活设计和批量生产的汽车照明应用；高功率陶瓷LED则更适合对散热要求较高的场景。

汽车SMD灯珠未来发展方向

智能化灯光控制

随着汽车智能化发展，SMD灯珠应用方向逐渐扩展到：

• RGB智能控制。
• 动态灯效。
• 个性化车内照明。
• 人车交互灯光。

新能源汽车推动LED升级

新能源汽车对于节能、轻量化和设计感提出更高要求，LED光源由于低功耗和设计灵活性，在汽车照明领域持续应用。

高可靠和高功率发展

未来汽车SMD灯珠技术关注方向包括：

• 更高光效。
• 更低热阻。
• 更长使用寿命。
• 更智能控制方式。

恒彩电子汽车SMD灯珠解决方案

深圳市恒彩电子有限公司专注LED灯珠研发、生产与销售，提供包括SMD、陶瓷、高功率等不同类型LED光源产品，并支持汽车照明相关定制开发。

相关产品包括：

• 4040车规侧发灯珠。
• 3030车用系列。
• 5050 RGB/RGBW系列。
• 2835系列。
• 高功率陶瓷LED系列。

汽车照明项目在选型过程中，通常需要结合灯具结构、应用环境和可靠性要求进行匹配。具备LED封装能力的供应商能够根据不同应用需求提供相应产品方案。

汽车SMD灯珠常见问题 FAQ

汽车SMD灯珠是什么？

汽车SMD灯珠是采用表面贴装技术制造的LED光源，具有体积小、安装灵活和适合汽车照明应用等特点。

汽车LED灯珠哪个型号更适合？

不同应用对应不同型号。例如，氛围灯常使用RGB系列，信号灯常关注高稳定性的3030类产品，高功率照明则需要考虑散热能力更强的LED方案。

汽车SMD灯珠可以自行更换吗？

如果具备焊接经验和相关工具，可以进行简单更换。但汽车灯具涉及线路、散热和光学设计，复杂情况建议由专业人员处理。

车规级SMD灯珠为什么成本更高？

车规级产品通常需要更严格的材料选择、生产控制和可靠性验证，因此成本可能高于普通LED产品。

选择汽车SMD灯珠厂家需要关注哪些方面？

可以重点了解：

• 是否具备LED封装研发能力。
• 是否支持定制开发。
• 是否拥有质量检测体系。
• 是否有汽车应用经验。
