LM5050(理想二极管控制器工作原理与应用解析)

LM5050用于控制外部N沟道MOSFET，实现低损耗电源路径管理，本文介绍其工作原理、型号区别、MOSFET选型、电路设计及LED电源应用注意事项。

LM5050是什么？核心功能与工作原理

LM5050是Texas Instruments（TI）推出的一款高边OR-ing FET控制器，也是一类理想二极管控制器。它本身不负责大电流传输，而是通过控制外部N沟道MOSFET，实现类似二极管的单向导电功能。

在传统电源设计中，二极管常用于防止电源之间相互影响，但在较大电流应用中，二极管正向压降会带来额外功耗和发热。

LM5050通过MOSFET替代传统二极管路径，可以降低导通损耗，提高电源系统效率。

LM5050为什么被称为理想二极管控制器

普通二极管依靠PN结实现单向导电，但其压降会随着电流增加产生明显损耗。

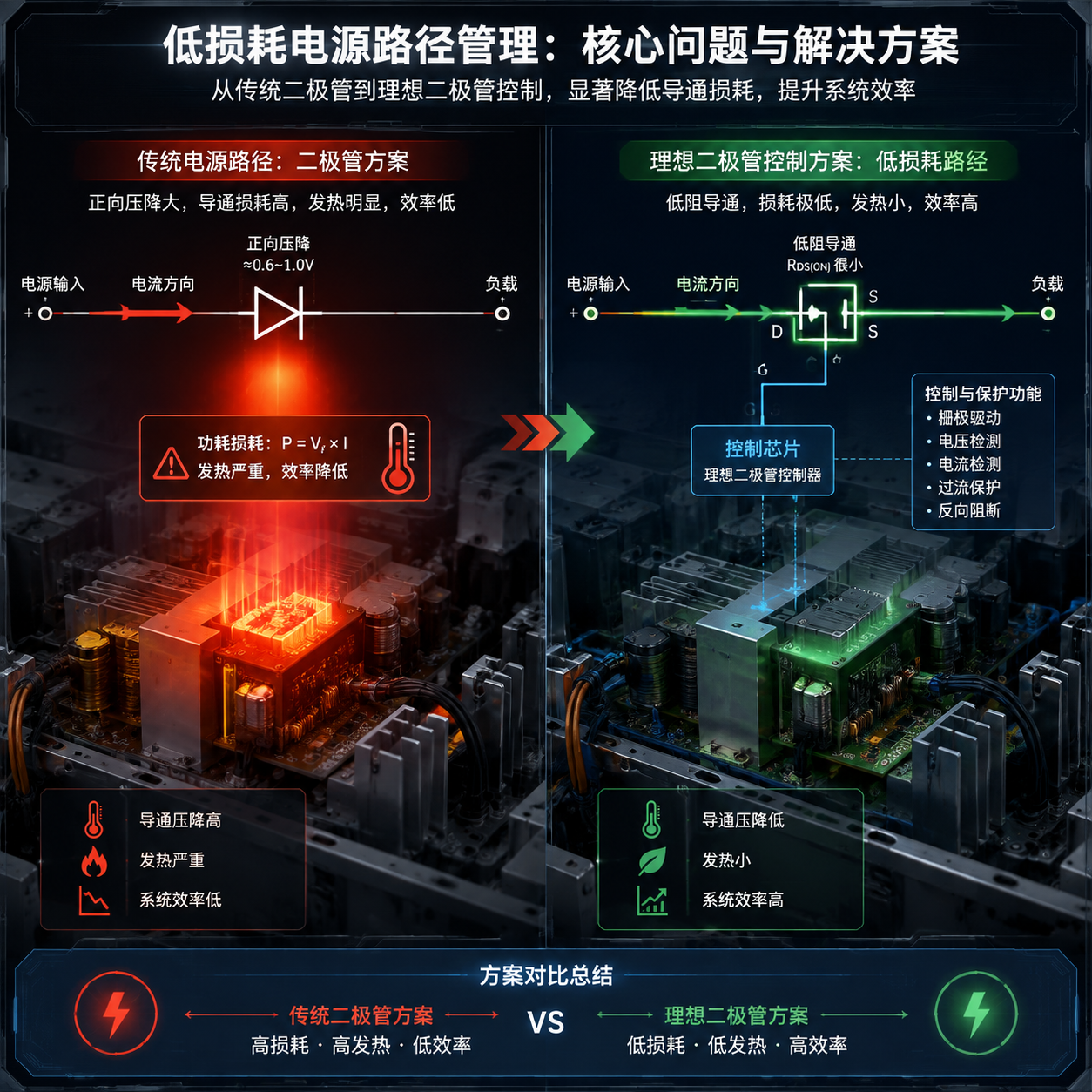

不同方案对比如下：

LM5050通过检测输入端和输出端电压差，判断电流方向，并控制MOSFET开启或关闭。

当电源正常供电时，MOSFET保持低阻导通状态，使电流通过。

当检测到输出端电压高于输入端，可能出现反向电流时，LM5050会关闭MOSFET，避免电流倒灌。

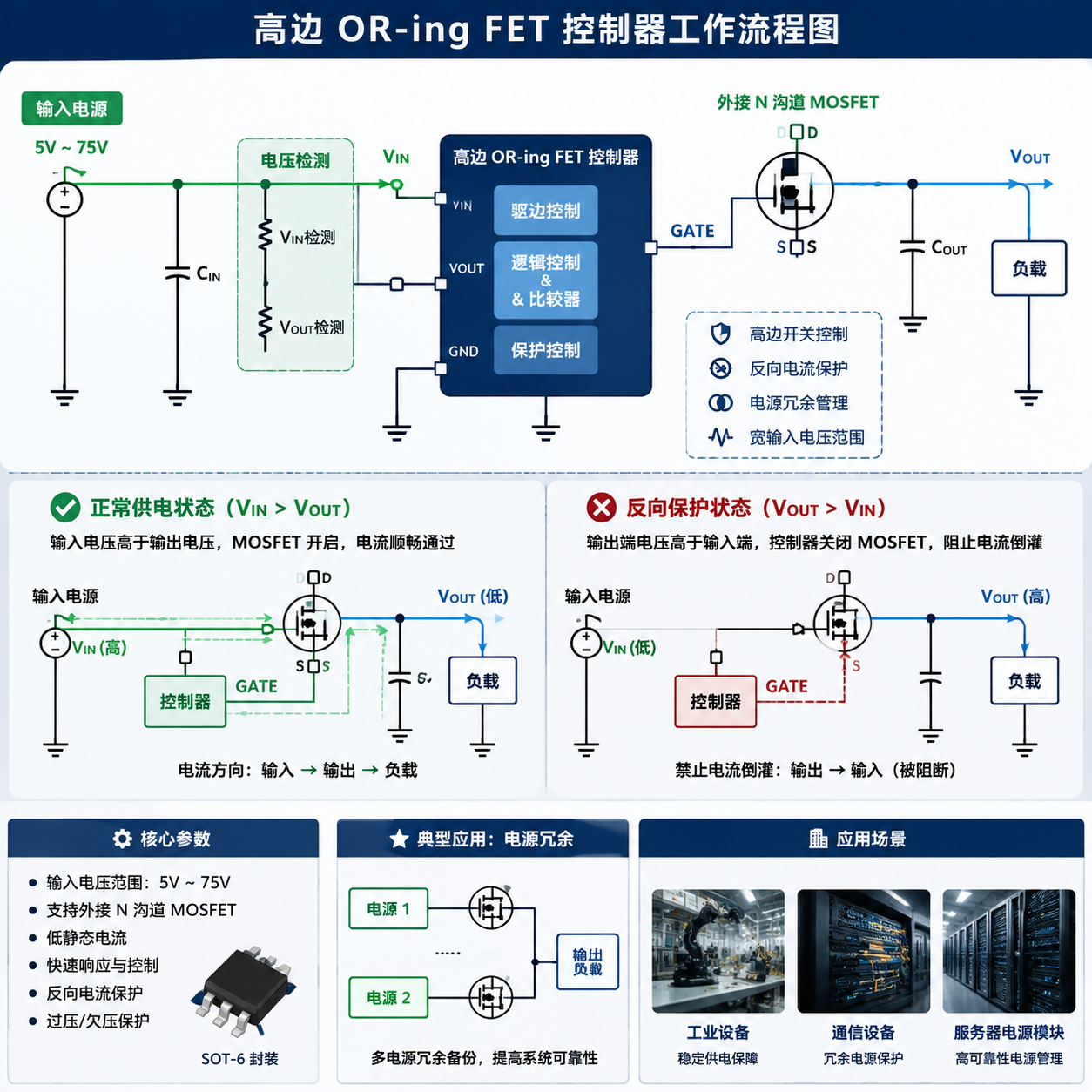

LM5050工作流程

基本工作过程如下：

输入电源 → LM5050检测电压 → 控制MOSFET → 输出负载

正常供电状态

当输入电压高于输出电压：

• LM5050判断供电方向正常；
• 驱动外部MOSFET开启；
• 电流通过MOSFET输出到负载。

由于MOSFET导通电阻较低，系统损耗主要取决于MOSFET的RDS(on)。

反向电流保护状态

当输出端电压高于输入端：

• 系统存在电流回流风险；
• LM5050检测电压变化；
• 控制MOSFET关闭；
• 降低反向电流影响。

这类保护方式常用于需要提高可靠性的电源系统。

LM5050-1与LM5050-2区别

LM5050系列主要包括LM5050-1和LM5050-2两个版本。

两个型号均需要搭配外部MOSFET使用，实际选型需要结合系统电压、电流以及应用环境判断。

LM5050关键参数设计关注点

工作电压

LM5050支持较宽输入电压范围，适用于多种电源系统。

设计时需要考虑：

• 输入电压波动；
• 启动瞬态；
• 长时间运行温度。

静态电流

静态电流会影响设备待机功耗。

对于长期运行设备，低静态电流设计有助于降低整体能耗。

栅极驱动能力

LM5050需要控制外部MOSFET，因此栅极驱动能力会影响MOSFET开启速度以及系统响应。

响应速度

发生反向电流时，控制器响应速度会影响保护效果，需要结合具体应用要求确认。

LM5050典型应用电路设计

LM5050应用电路主要由以下部分组成：

• LM5050控制芯片；
• 外部N沟道MOSFET；
• 输入电源；
• 输出负载；
• 必要的滤波元件。

主要连接关系：

• IN：连接输入电源；
• OUT：连接负载端；
• GATE：连接MOSFET栅极；
• VS：用于电压检测。

在N+1冗余电源系统中，多路电源可以分别通过LM5050进行管理，共同向负载供电。

LM5050外接MOSFET如何选择

MOSFET是LM5050方案中的核心功率器件，选型时需要重点关注以下参数。

导通电阻RDS(on)

MOSFET损耗计算：

P = I² × RDS(on)

例如：

10A电流通过10mΩ导通电阻的MOSFET时，理论导通损耗约为1W。

因此，在满足电压和电流要求的情况下，较低的RDS(on)通常有助于降低发热。

电流能力

MOSFET额定电流需要满足系统最大工作电流，同时考虑温升和散热条件。

电压等级

MOSFET耐压需要根据输入电压、浪涌以及异常情况预留设计余量。

LM5050 PCB布局注意事项

LM5050属于电源路径控制器，PCB设计会影响系统稳定性。

设计时通常需要注意：

• MOSFET与LM5050保持较短连接距离；
• 大电流路径增加铜宽；
• 输入端做好滤波处理；
• GATE信号线路减少干扰。

合理布局可以降低振荡和异常触发风险。

LM5050在冗余电源系统中的应用

N+1冗余电源是什么

N+1是一种提高系统可靠性的电源架构。

例如系统正常需要两个电源模块工作，可以增加一个备用模块。当其中一个电源出现异常时，备用模块能够继续提供支持。

LM5050在冗余电源中的作用

在冗余电源系统中，LM5050可以帮助实现：

• 降低电源切换损耗；
• 减少电源之间相互影响；
• 降低散热压力；
• 提升系统连续运行能力。

常见应用包括：

• 通信设备；
• 工业控制设备；
• 服务器电源系统；
• 医疗设备；
• LED显示系统。

LM5050防反接与反向电流保护区别

LM5050能否完全防反接

LM5050主要用于防止输出端反向电流，并不是完整的输入防反接保护方案。

如果系统涉及：

• 电池反接；
• 输入极性错误；

通常需要增加其他保护电路。

不同防护方案对比

LM5050常见故障与排查方法

LM5050为什么会反复开关

可能原因包括：

• 输入噪声较大；
• PCB布局不合理；
• MOSFET参数不匹配；
• GATE信号异常；
• 负载变化过快。

排查时可以检查：

• 输入电压稳定性；
• MOSFET工作状态；
• GATE波形；
• 电路布局。

LM5050输出异常怎么办

可以按照以下步骤检查：

1. 测量VIN和VOUT电压；
2. 检查MOSFET是否正常导通；
3. 检查GATE驱动电压；
4. 确认VS检测信号；
5. 判断是否进入保护状态。

LM5050启动异常原因

启动问题可能与以下因素有关：

• 启动电流过大；
• MOSFET栅极充电速度不足；
• 输入电压下降。

优化时可以从MOSFET选择、外围参数以及启动设计方面进行调整。

LM5050替代型号选择

LM5050替代产品需要根据具体应用条件判断，并不存在完全通用替换关系。

常见替代方向包括：

• TI LM74700-Q1；
• Analog Devices LTC435x系列；
• Diodes Incorporated相关产品。

比较替代型号时，需要关注：

• 输入电压范围；
• 工作电流；
• 静态功耗；
• 封装形式；
• 应用认证要求。

LM5050与传统二极管功耗对比

传统二极管功耗：

功耗 = 电流 × 正向压降

例如：

10A × 0.5V = 5W

MOSFET方案功耗：

功耗 = 电流² × 导通电阻

例如：

10A × 10A × 5mΩ = 0.5W

实际损耗取决于器件参数和工作条件，但在大电流应用中，LM5050配合低阻MOSFET通常可以降低导通损耗。

LM5050在LED电源系统中的应用

LED模组、工业光源以及智能照明系统通常需要长时间稳定运行，电源效率和可靠性会直接影响系统表现。

LM5050可以应用于：

• LED照明模组；
• 智能灯具；
• 大功率LED光源；
• 景观亮化系统；
• 工业视觉光源。

在LED系统设计中，需要同时考虑LED负载特性、电源稳定性以及保护方案匹配。

恒彩电子在LED光源领域关注LED器件与电源系统之间的匹配关系，可结合应用需求提供LED光源选型、电源匹配建议及相关方案支持。

LM5050常见问题

LM5050是什么？

LM5050是一款控制外部MOSFET的理想二极管控制器，用于实现低损耗电源路径管理，并降低反向电流风险。

LM5050-1和LM5050-2有什么区别？

两者主要区别在输入电压范围和应用配置方面，实际使用需要结合官方数据手册确认。

LM5050可以直接驱动LED吗？

不能。LM5050不是LED驱动芯片，它主要负责电源路径控制，需要搭配外部MOSFET以及适合的LED电源系统使用。

LM5050为什么会振荡？

常见原因包括输入噪声、PCB布局、电路参数匹配以及负载变化，需要结合实际测试波形进行分析。

如何选择LM5050配套MOSFET？

重点关注MOSFET的导通电阻、电压等级、电流能力以及散热条件，确保满足系统长期运行要求。
