液晶背光源 SMD 灯珠(原理型号与选型指南)

液晶背光源 SMD 灯珠决定液晶屏的亮度、色彩表现和使用寿命，本文介绍其工作原理、常见型号、电压检测方法及供应商选择要点。

液晶背光源 SMD 灯珠是什么？

液晶屏本身无法主动发光，需要依靠背光系统提供光源。液晶背光源 SMD 灯珠就是安装在液晶面板背部，用于提供显示亮度的 LED 发光元件。

SMD 是 Surface Mounted Device（表面贴装器件）的缩写，代表一种将电子元件直接贴装在电路板上的封装方式。相比传统 CCFL 灯管，SMD LED 灯珠具有体积小、安装灵活、发光效率较高以及适合自动化生产等特点。

目前，液晶电视、电脑显示器、工业显示设备、车载显示屏等产品中，都广泛采用 SMD LED 作为背光光源。

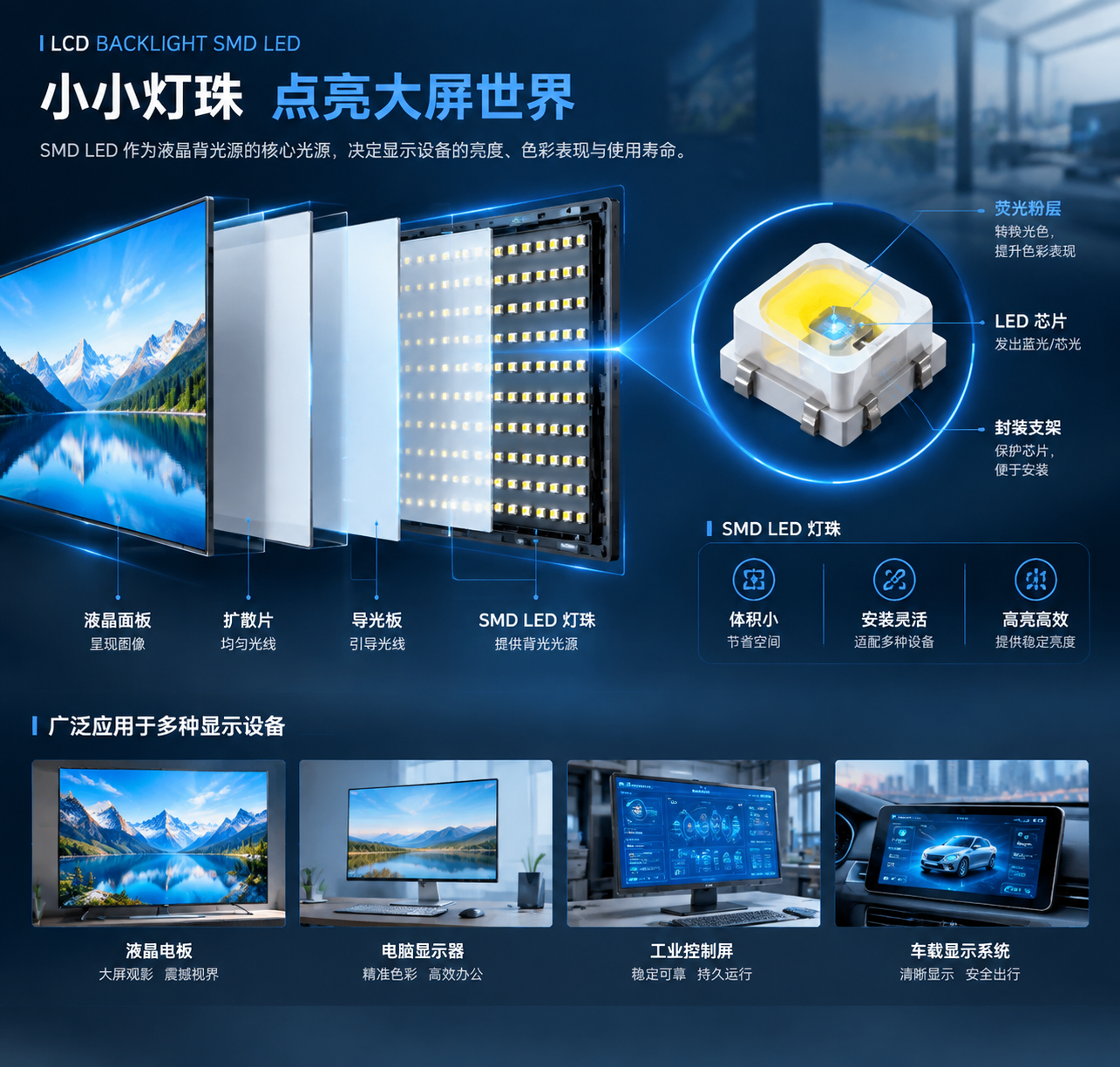

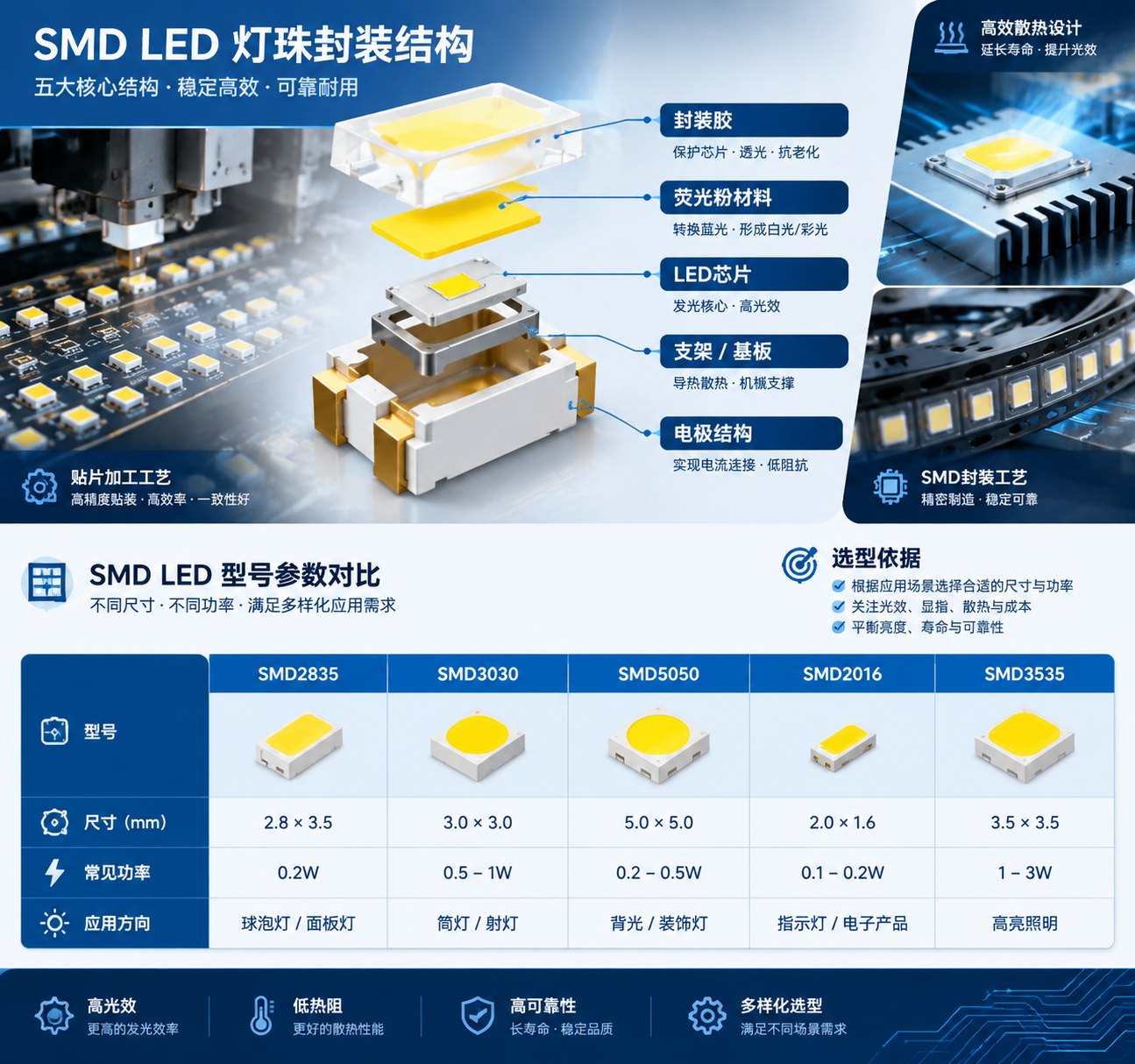

一颗液晶背光 SMD 灯珠的组成

一颗完整的 SMD 灯珠主要由以下部分组成：

LED 芯片

LED 芯片是产生光线的核心部件。目前常见白光 LED 通常采用蓝光芯片作为基础，通过光转换形成白光。

荧光粉层

蓝光经过荧光粉转换后，会形成不同波长的光线，最终混合形成可用于显示背光的白光。

支架与封装材料

封装结构会影响灯珠的：

• 散热能力
• 发光效率
• 长期稳定性
• 使用寿命

液晶背光应用中，除了关注单颗灯珠亮度，还需要考虑封装一致性和长期工作稳定性。

液晶背光源 SMD 灯珠的主要应用

常见应用场景包括：

• 液晶电视背光
• 商用显示设备
• 工业控制屏
• 医疗显示终端
• 电脑显示器
• 车载显示系统

随着显示设备向轻薄化、高亮度方向发展，背光灯珠也不断向更小尺寸、更高光效方向升级。

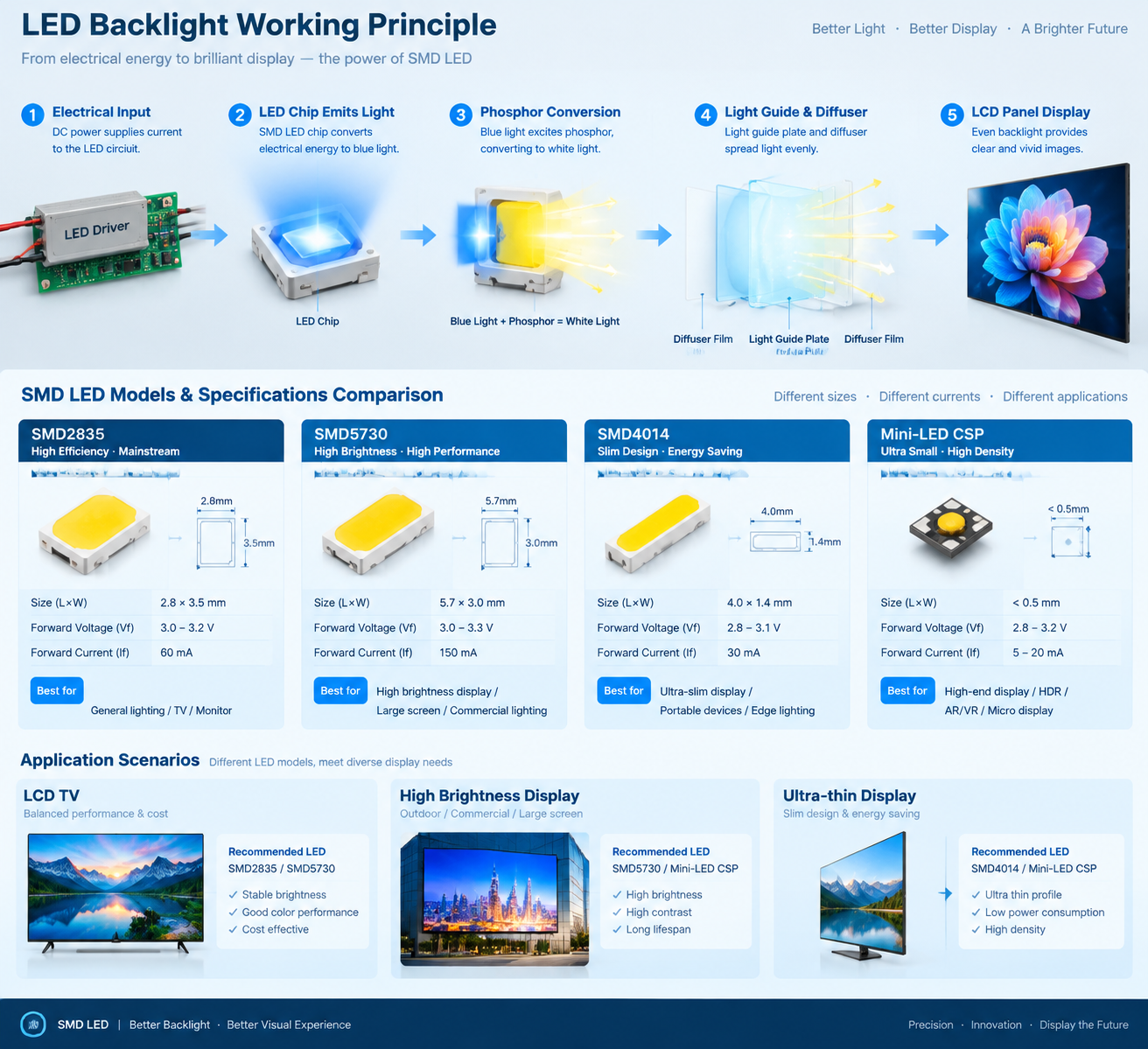

液晶背光源 SMD 灯珠的工作原理

液晶背光源 SMD 灯珠的发光过程可以理解为：

电能输入 → LED 芯片发光 → 荧光转换形成白光 → 导光结构均匀扩散 → 液晶面板显示

电流驱动 LED 芯片发光

背光驱动电路向 LED 灯珠提供稳定电流。当电流通过 LED 芯片后，电子与空穴复合产生光能。

蓝光芯片转换为白光

目前多数白光 LED 采用蓝光芯片，通过荧光粉进行颜色转换，使输出光线达到显示所需的白光效果。

光学结构实现均匀显示

LED 发出的光线还需要经过：

• 导光板
• 扩散片
• 增亮膜

等光学组件处理，使整个液晶屏保持较好的亮度均匀性。

为什么背光灯珠需要高一致性？

液晶屏面积较大，如果灯珠之间存在明显差异，可能出现：

• 局部亮度不一致
• 色温偏差
• 屏幕发黄
• 暗区问题

因此，液晶背光灯珠选型时，不仅需要关注亮度参数，还需要关注光色、电流、光衰以及批次稳定性。

液晶背光 SMD 灯珠的发展趋势

液晶显示技术持续升级，背光方案也在向高亮度、低功耗和精准控光方向发展。

SMD LED 背光仍是主流方案

传统 SMD LED 背光技术成熟，应用范围广，在液晶电视、显示器以及工业显示领域仍占据重要位置。

Mini-LED 背光逐渐应用于高端显示

Mini-LED 背光通过增加 LED 数量和缩小发光单元尺寸，实现更精细的亮度控制。

其特点包括：

• 更高峰值亮度
• 更精准区域调光
• 更好的对比度表现

目前主要应用于：

• 高端电视
• 电竞显示器
• 专业显示设备
• 商业大屏

低功耗需求推动技术升级

液晶设备长时间运行时，背光功耗和散热问题会影响整体性能。因此，新型背光灯珠更加关注：

• 提高光效
• 降低发热
• 优化能源消耗

常见液晶背光灯珠型号参数对比

不同型号的液晶背光 SMD 灯珠，在尺寸、电压、电流和应用范围方面有所区别。

SMD2835 为什么常用于液晶背光？

SMD2835 在液晶背光领域应用较为广泛，主要原因包括：

• 尺寸适中
• 发光稳定
• 散热性能较好
• 生产成本较容易控制

常用于液晶电视、显示器和工业显示屏等产品。

SMD5730 适合高亮应用

SMD5730 封装尺寸较大，可以承载更高工作电流，适用于对亮度要求较高的显示设备。

SMD4014 适合轻薄结构设计

SMD4014 尺寸较小，在空间受限的液晶设备中更容易进行结构布局。

液晶背光灯珠怎么检测好坏？

液晶背光灯珠出现异常时，可以通过不同检测方式判断问题。

使用万用表二极管档检测

基本步骤：

1. 将万用表调整到二极管测试模式。
2. 接触 LED 灯珠正负极。
3. 查看是否存在正常压降和发光现象。

正常情况下：

• 正向压降通常约为 2.8V-3.3V
• 灯珠可能出现微弱亮光

异常情况可能包括：

• 无反应：可能开路
• 显示异常低电压：可能短路

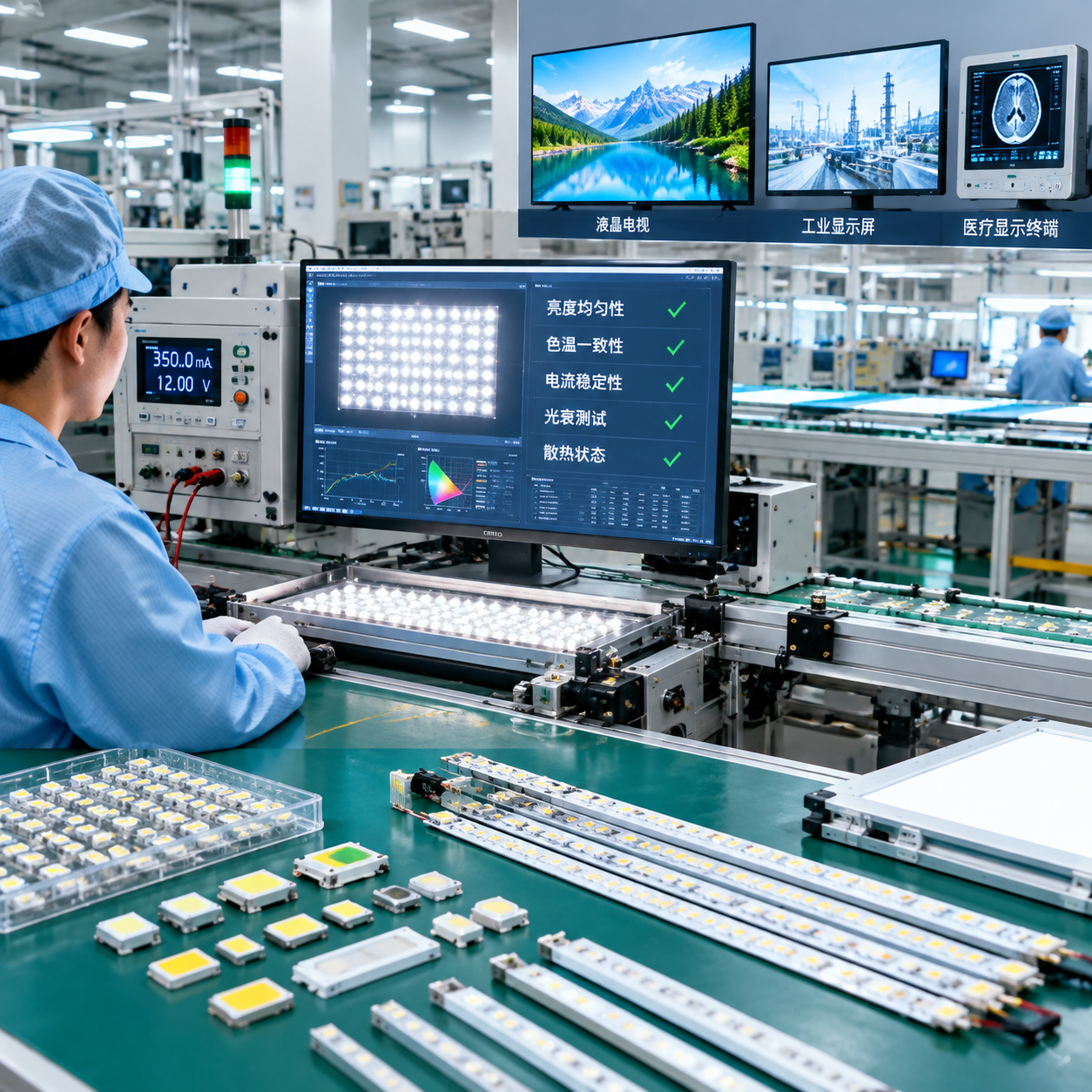

使用恒流测试仪检测

对于维修和批量检测，恒流测试方式更适合。

主要检查：

• 是否正常点亮
• 亮度是否均匀
• 色温是否一致
• 是否存在暗点

使用热成像设备辅助判断

热成像可以观察灯珠工作温度变化。

如果出现异常高温区域，需要进一步检查：

• 芯片状态
• 散热情况
• 工作电流是否异常

液晶屏背光电源电路与灯珠电压解析

液晶背光系统通常采用：

Boost 升压电路 + 恒流驱动方式

背光供电过程

常见输入电压包括：

• 12V
• 24V

经过升压电路后，可能输出：

• 40V
• 80V
• 120V

等电压，用于驱动多颗 LED 串联工作。

单颗液晶背光灯珠电压是多少？

液晶背光源 SMD 灯珠单颗工作电压通常在：

2.8V-3.3V 左右。

例如：

• 10颗灯珠串联：约 30V
• 20颗灯珠串联：约 60V

实际背光电压需要根据灯珠数量、驱动方式以及电路设计确定。

液晶电视背光灯珠更换维修指南

液晶设备出现以下情况时，需要检查背光系统：

• 开机后屏幕闪一下变黑
• 屏幕局部发暗
• 亮度不均匀
• 整体无显示但声音正常

更换流程

断电拆机

维修前需要关闭设备电源，并做好安全防护。

拆卸背光组件

通常需要拆除：

• 后盖
• 液晶面板
• 扩散片

液晶面板结构较薄，拆卸时需要避免受力不均造成损坏。

定位损坏灯珠

使用测试设备找到异常灯珠位置。

更换 SMD 灯珠

焊接过程中需要注意：

• 正负极方向
• 焊接温度
• 灯珠高度一致性

否则可能造成亮度差异。

完成测试

更换后需要检查：

• 色温
• 亮度
• 是否闪烁
• 是否存在暗点

实际维修中，选择参数匹配的灯珠，有助于保持背光效果稳定。

LED 背光源与 CCFL 背光区别

为什么 LED 背光逐渐取代 CCFL？

LED 背光具有：

• 体积小
• 功耗低
• 寿命较长
• 调节方式更灵活

等特点，因此逐渐成为液晶显示设备中的主要背光方案。

如何选择液晶背光源 SMD 灯珠供应商？

采购液晶背光 SMD 灯珠时，除了价格，还需要综合评估产品稳定性和供应能力。

查看封装技术能力

需要关注：

• 是否具备成熟封装流程
• 生产一致性如何
• 是否有完善检测环节

封装质量会直接影响灯珠寿命和使用稳定性。

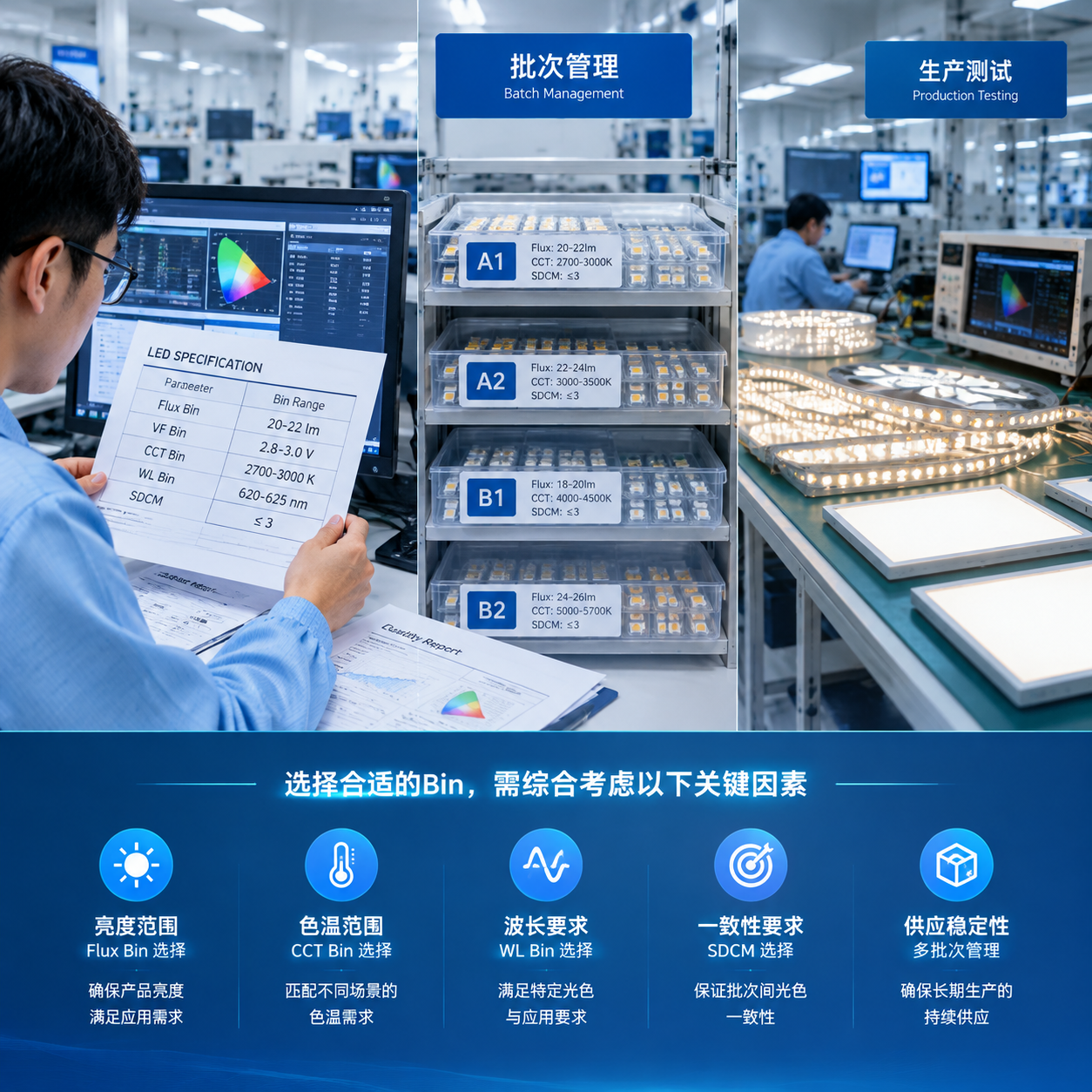

关注灯珠一致性

背光应用通常需要较高的一致性，包括：

• 亮度一致
• 色温一致
• 批次稳定

这样可以降低显示设备出现色差和亮度不均的问题。

关注散热设计

长期工作环境下，散热能力会影响 LED 光衰速度。

选型时可关注：

• 芯片材料
• 封装结构
• 导热性能

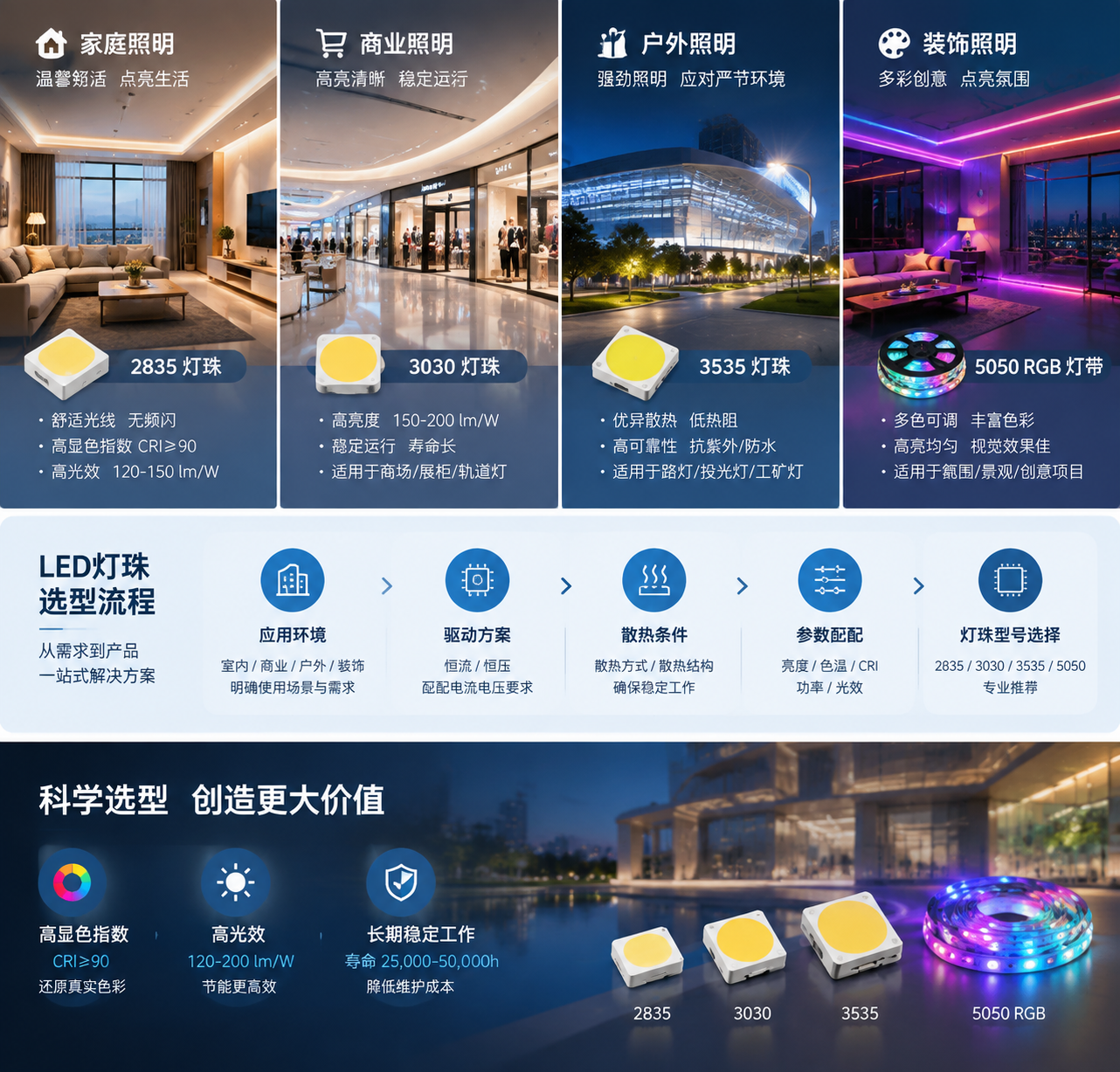

产品系列是否匹配需求

不同显示产品可能需要不同规格灯珠，例如：

• SMD2835
• EMC3030
• SMD5050
• SMD3528
• 高显指系列
• RGB 系列
• 全光谱 LED

根据显示结构、电流要求和空间限制进行选择。

恒彩电子液晶背光 SMD 灯珠解决方案

恒彩电子专注于 LED、SMD 灯珠研发、生产和销售，拥有近二十年的 LED 封装经验。

公司产品覆盖：

• SMD2835
• EMC3030
• SMD5050
• SMD3528
• 3433系列
• 1-5W 陶瓷 LED 系列

同时提供多种 LED 光源方案：

• 红光
• 绿光
• 蓝光
• 黄光
• RGB
• RGBW
• 紫罗蓝
• 黄金色
• 粉红色
• 湖蓝色
• 高显指 LED
• 全光谱 LED

针对液晶背光应用，可根据实际需求提供：

• 光效调整方案
• 色温定制方案
• 散热优化方案
• 批量供应方案

恒彩电子通过 LED 封装生产体系和检测流程，为液晶显示设备提供 SMD 灯珠应用方案。

常见问题 FAQ

液晶背光灯珠的电压是多少伏？

单颗液晶背光 SMD 灯珠通常为 2.8V-3.3V，不同型号和封装结构可能存在差异。

液晶背光灯珠怎么测好坏？

可以使用万用表二极管档检测，也可以使用恒流测试设备判断亮度、电流和发光状态。

液晶电视背光灯珠坏了有哪些表现？

常见表现包括：

• 屏幕黑屏
• 开机闪一下后熄灭
• 局部暗区
• 亮度不均匀

液晶背光灯珠型号怎么看？

通常可以通过灯珠尺寸、产品编号以及对应灯条型号进行判断。例如 SMD2835 表示灯珠尺寸约为 2.8mm×3.5mm。

为什么液晶背光常使用 SMD LED？

SMD LED 具有体积小、亮度较高、功耗较低、寿命较长等特点，适合现代液晶显示设备的背光设计。
