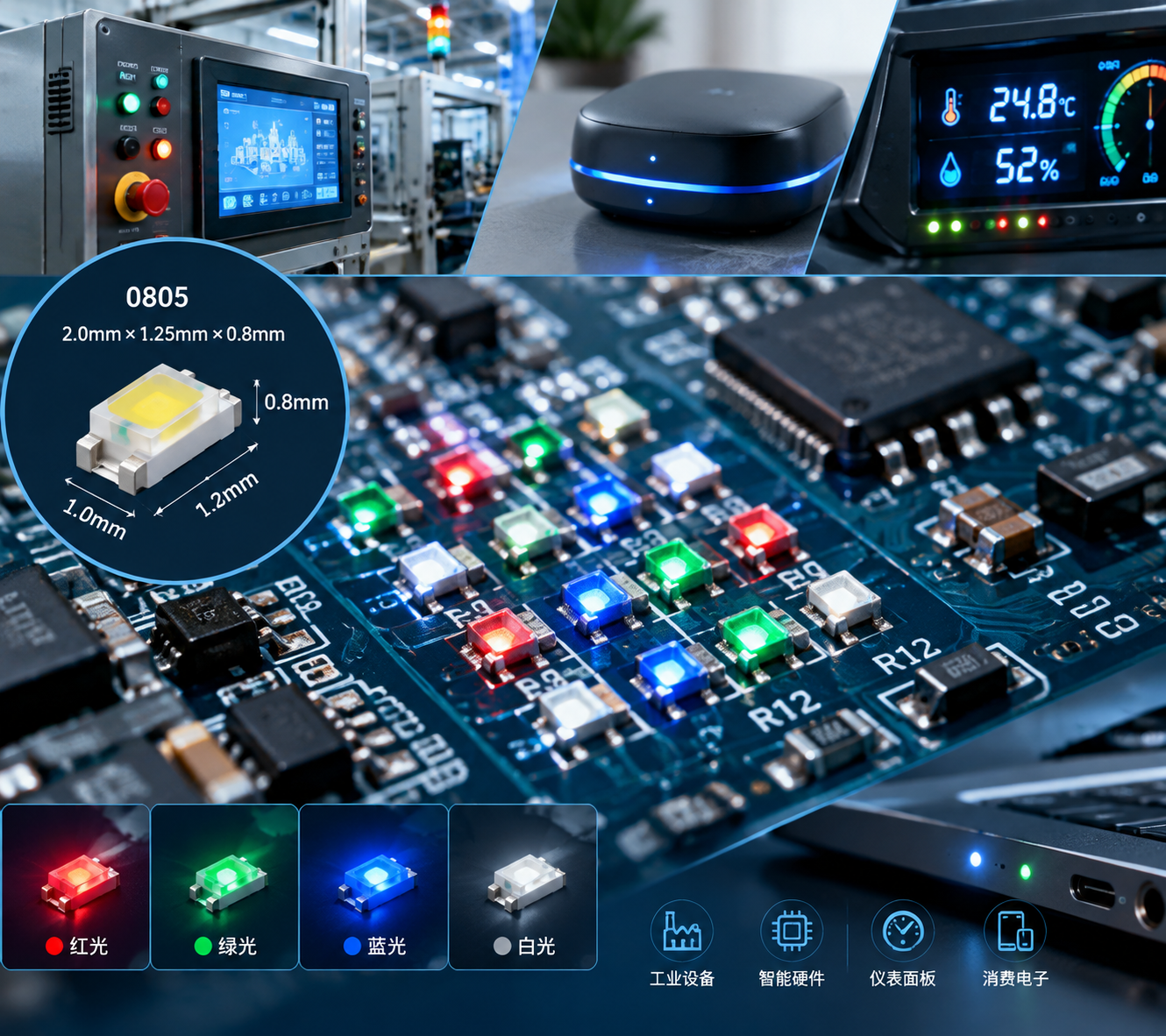

0805贴片灯珠指示灯是一种常见的SMD贴片LED元件，采用表面贴装方式安装于PCB线路板，广泛应用于工业设备、智能硬件、仪表面板以及消费电子产品。
其封装尺寸适中，在亮度表现、焊接便利性和占用空间之间保持较好的平衡，因此成为许多电子产品状态显示设计中的常用选择。
0805贴片灯珠指示灯参数介绍
| 参数 | 说明 |
|---|---|
| 封装尺寸 | 2.0mm × 1.25mm × 0.8mm |
| 封装类型 | SMD贴片LED |
| 英制名称 | 0805 |
| 公制名称 | 2012封装 |
| 常用电流 | 5mA-20mA |
| 发光颜色 | 红、黄、绿、蓝、白、RGB |
| 发光角度 | 常见120° |
| 典型寿命 | 约50000小时 |
什么是0805贴片灯珠指示灯
0805贴片灯珠是什么意思
0805贴片灯珠是一种微型LED光源，其中0805代表封装尺寸编号，对应约2.0mm×1.25mm的外形尺寸。
相比传统直插式LED，贴片灯珠无需长引脚，可以直接通过SMT设备安装在线路板表面，更适合电子产品小型化设计。
与普通LED有什么区别
普通直插LED通常需要穿过PCB孔位进行安装，而0805贴片LED采用表面贴装工艺，可以提高生产自动化程度，同时减少产品内部空间占用。
0805贴片灯珠尺寸特点
0805 LED常见尺寸参数如下：
- 长度：2.0mm
- 宽度：1.25mm
- 高度：约0.8mm
这种封装尺寸既能满足小型化需求，也保留了较好的焊接操作空间。
0805、0603、0201贴片灯珠区别
| 型号 | 尺寸 | 特点 |
|---|---|---|
| 0201 | 0.6×0.3mm | 适用于极小空间设计 |
| 0402 | 1.0×0.5mm | 节省PCB面积 |
| 0603 | 1.6×0.8mm | 适合精密电子设备 |
| 0805 | 2.0×1.25mm | 亮度与加工性能较均衡 |
| 1206 | 3.2×1.6mm | 具备更大安装空间 |
如何判断0805贴片灯珠正负极
0805 LED没有传统长脚区分方式，判断极性时可以采用以下方法：
查看外观标识
部分产品会通过缺角、内部电极结构或丝印标记辅助判断方向。
使用万用表检测
将万用表调至二极管档，正确连接时LED可能会出现微弱发光现象，从而判断正负极。
查看产品资料
正规产品资料通常会提供极性图、PCB焊盘设计以及安装方向说明。
0805侧面发光LED应用场景
侧面发光0805 LED可以改变光线输出方向，适合搭配导光结构使用。
常见应用包括：
- 液晶设备显示
- 仪表面板
- 按键边缘指示
- 智能硬件产品
0805 RGB贴片灯珠应用
RGB 0805贴片灯珠内部集成红、绿、蓝三种发光芯片，通过控制不同颜色组合，可以实现多种状态显示效果。
常见应用方向包括：
- 智能设备状态提示
- 智能家居控制产品
- 路由器和耳机盒
- 小型消费电子设备
0805贴片灯珠指示灯选型方法
选择0805 LED时，需要结合颜色、电压、亮度以及使用环境进行判断。
根据颜色选择
| 颜色 | 电压范围 | 常见用途 |
|---|---|---|
| 红光 | 1.8-2.2V | 电源、报警提示 |
| 黄光 | 2.0-2.4V | 状态提醒 |
| 绿光 | 2.8-3.3V | 工作状态显示 |
| 蓝光 | 2.8-3.3V | 高识别度显示 |
| 白光 | 2.8-3.3V | 背光应用 |
0805贴片灯珠焊接注意事项
0805 LED主要采用SMT贴片和回流焊工艺，生产过程中需要注意：
- 控制焊接温度；
- 避免持续高温加热；
- 确认安装极性；
- 合理设计PCB焊盘尺寸。
恒彩电子0805贴片灯珠指示灯特点
恒彩电子提供包括0805贴片灯珠在内的LED光源产品，可根据不同应用需求提供颜色、亮度、波长以及包装方式选择。
相关产品可应用于工业控制、智能硬件、消费电子和仪器设备等领域。
0805贴片灯珠指示灯常见问题
0805贴片灯珠有几个脚
普通单色0805 LED通常具有两个焊接端，RGB型号会根据内部芯片结构设计不同数量的连接端。
0805和0603哪个更适合使用
如果产品对空间要求较高，可以考虑0603封装；如果更关注焊接便利性和指示效果，0805通常更适合常规电子设备应用。
0805贴片灯珠可以用于汽车设备吗
可以应用于汽车仪表、控制按键以及状态显示等场景，但需要根据实际工作环境选择对应规格产品。
0805贴片灯珠寿命多久
优质LED在正常使用条件下通常可达到约50000小时寿命，实际使用时间会受到工作电流、温度和应用环境影响。
0805贴片灯珠指示灯应用价值
0805贴片灯珠指示灯兼顾尺寸、亮度、成本和生产便利性，适合多种电子产品状态显示需求。合理选择封装、颜色和工作参数，可以帮助产品实现稳定可靠的显示效果。
