飞利浦5050灯珠焊盘在PCB中的设计直接影响LED的亮度稳定性与使用寿命，本文从结构、尺寸标准、散热设计到常见问题进行系统说明，帮助理解实际应用要点。
🚀 快速理解：飞利浦5050灯珠焊盘的核心作用
| 项目 | 核心要点 |
|---|---|
| 焊盘作用 | 供电 + 焊接固定 + 散热导出 |
| 封装尺寸 | 约 5.0mm × 5.0mm |
| 设计重点 | 散热优先，其次电气连接 |
| 常见风险 | 虚焊、过热、光衰加快 |
| PCB建议 | 1–2oz铜厚 + 热过孔辅助散热 |
焊盘设计是否合理，往往直接决定LED能否长期稳定工作。
什么是飞利浦5050灯珠焊盘
飞利浦5050灯珠焊盘指的是PCB上用于承载5050规格LED的铜箔区域，它不仅承担焊接作用，同时也是电流传输与热量导出的关键结构。
在实际电路中，这一部分通常同时影响三个方面：
- 电流进入LED芯片的路径是否稳定
- 灯珠在板上的固定强度
- 工作时热量是否能够及时扩散
很多LED灯具出现早期失效问题，并不完全来自灯珠本身，而是与焊盘结构设计有关。
焊盘结构组成与作用
5050灯珠焊盘通常由三部分构成，各自功能不同。
正极焊盘
负责电流输入，是LED点亮的起点。尺寸与位置稳定性会影响贴装可靠性。
负极焊盘
构成电流回路，保证电路闭合。如果设计不合理，可能出现不亮或闪烁问题。
散热焊盘
这是影响寿命的关键部分，用于将芯片热量快速传导至PCB。
在实际应用中，亮不亮取决于电气连接，耐不耐用更多取决于散热结构。
常见焊盘尺寸与设计范围
在行业应用中，5050灯珠焊盘通常参考以下设计范围：
- 封装尺寸：约 5.0mm × 5.0mm
- 单个焊盘长度：约 1.2–1.6mm
- 焊盘间距：约 0.8–1.2mm
- 散热焊盘：约 2.0–3.5mm（根据设计空间调整）
- PCB铜厚：常见 1–2oz
这些参数的目标是在可靠性与工艺稳定性之间取得平衡。
焊盘过小容易导致虚焊或脱落，过大则可能带来焊锡分布不均的问题。

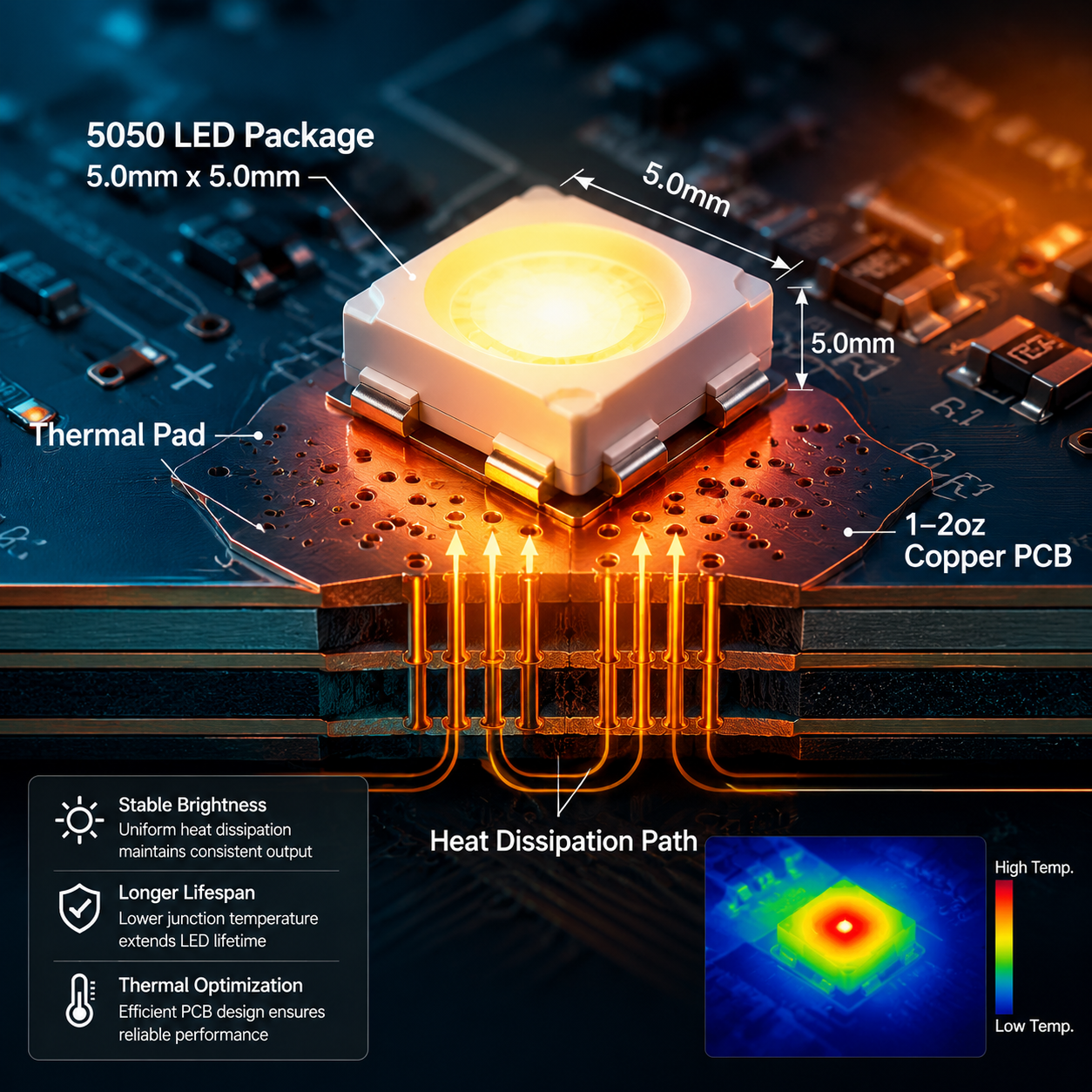

PCB设计中的关键原则
散热优先
5050 LED功率较高，热量集中明显，设计时通常需要优先考虑散热路径。
常见方式包括：
- 增加铜箔铺铜面积
- 使用多层PCB导热结构
- 设置热过孔阵列（用于连接内外层导热）
防虚焊控制
虚焊是量产中较常见的问题，通常与工艺和焊盘状态有关：
- 焊盘氧化
- 锡膏厚度不均
- 回流焊温度曲线不稳定
阻焊开窗设计
合理的开窗可以让焊锡更均匀分布，减少偏移或冷焊情况。
回流焊工艺对焊盘的影响
焊接过程对最终可靠性影响较大，通常分为三个阶段：
- 预热：约150–180°C（稳定PCB温度）
- 恒温：约180–200°C（激活锡膏）
- 峰值：约235–245°C（完成焊接）
温度过高可能损伤LED结构，过低则容易出现虚焊问题。
常见问题分析
虚焊
多与温度控制、焊盘氧化或锡量不足有关。
亮度不均
通常来自局部散热差异，导致不同区域结温不同。
灯珠脱落
焊盘面积不足或焊锡覆盖不完整时较容易出现。
光衰加快
核心原因往往是长期结温过高。
不同封装对比：5050与其他规格
- 3528：尺寸小，功耗低，适合基础照明
- 2835：通用型较多，平衡亮度与散热
- 5050：亮度高，但对散热与焊盘设计要求更高
5050在RGB灯带与高亮应用中较常见，但对PCB设计更敏感。
应用场景
5050灯珠焊盘结构广泛用于多种LED产品中：
- LED灯带与装饰照明
- 商业照明设备
- 户外亮化工程
- 汽车氛围灯
- 广告显示与发光模组
不同场景对散热与稳定性的要求差异较大。
焊盘设计与寿命关系
LED寿命与结温关系密切，热量无法及时导出时，芯片温度会上升，从而加速光衰。
经验上，温度降低通常能显著改善稳定性表现，因此散热焊盘的设计往往是关键变量。
常见问题 FAQ
5050灯珠焊盘最重要的设计因素是什么？
核心是散热能力，其次才是电气连接稳定性。
焊盘越大越好吗？
不一定。过大可能影响焊锡均匀性，需要结合工艺能力调整。
为什么5050更容易发热？
因为其功率与亮度较高，单位面积热密度更大。
PCB铜厚是否越厚越好？
通常更厚铜有利于散热，但也需要考虑成本与加工能力。
