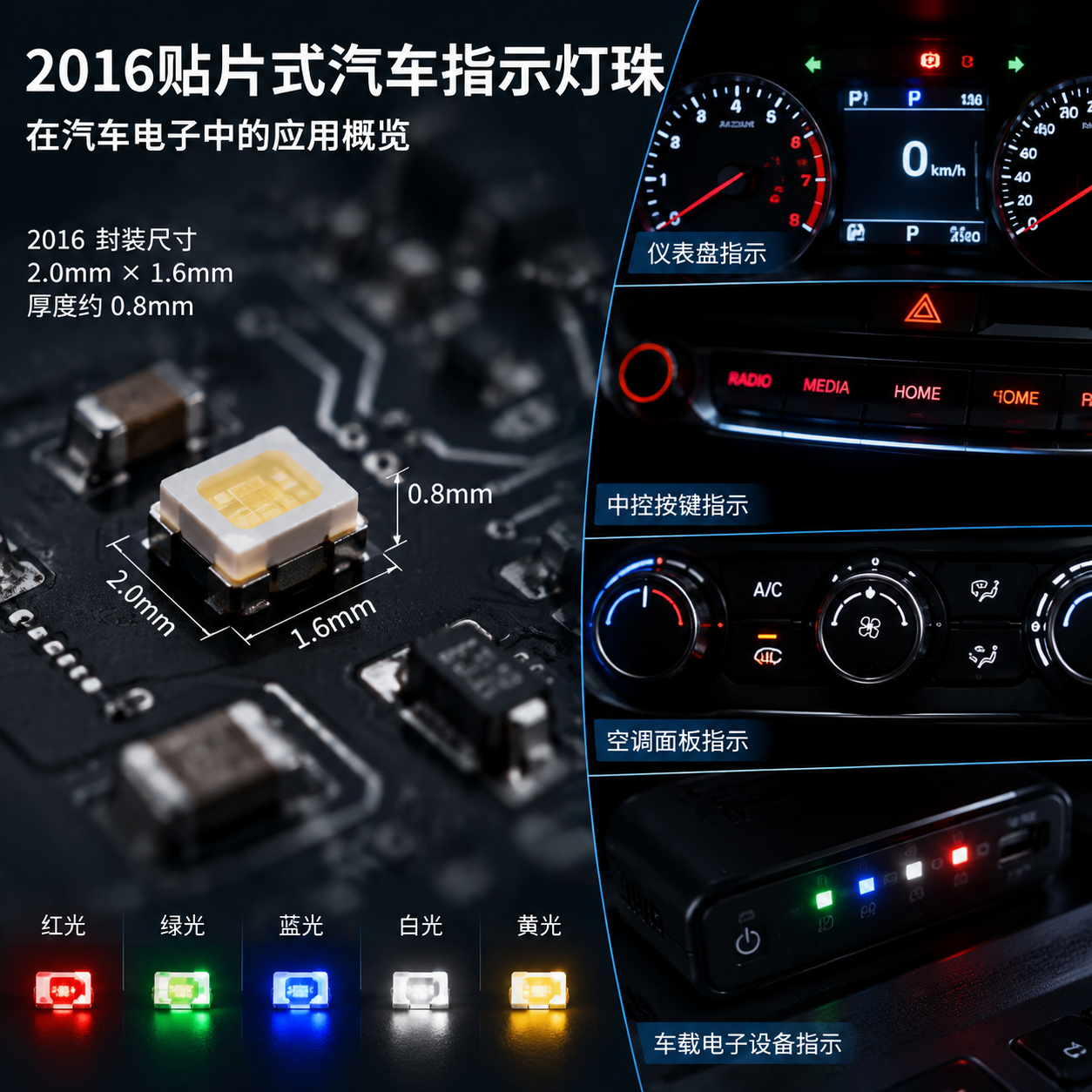

2016贴片式汽车指示灯珠常用于汽车仪表、中控按键和车载电子设备中。本文介绍其尺寸参数、应用场景、维修判断方法以及选型时需要关注的关键因素。
一、2016贴片式汽车指示灯珠是什么？
1.1 2016贴片式汽车指示灯珠的基本定义
2016贴片式汽车指示灯珠是一种小型表面贴装LED元件，也称为SMD LED灯珠。其中“2016”代表灯珠封装尺寸，长度约为2.0mm，宽度约为1.6mm，厚度通常约0.8mm。
与传统直插式LED相比，2016贴片LED灯珠无需较长引脚，可以直接焊接在PCB线路板上，能够减少安装空间占用，适用于汽车电子设备小型化设计。
虽然尺寸较小，但2016灯珠能够满足汽车内部指示和背光显示需求，因此被广泛应用于仪表和控制面板等位置。
1.2 2016汽车指示灯珠常见应用位置
| 应用位置 | 主要作用 |
|---|---|
| 汽车仪表盘 | 显示速度、油量、故障提醒等信息 |
| 中控按键 | 提供夜间操作背光 |
| 空调面板 | 显示功能状态 |
| 车载电子设备 | 提供运行提示 |
| 氛围灯系统 | 实现颜色变化效果 |
在汽车电子系统中，LED不仅需要提供显示效果，还需要适应长期工作、温度变化以及振动环境。
1.3 2016贴片LED灯珠的主要特点
尺寸较小
2016灯珠占用PCB空间较少，适合空间有限的汽车电子结构设计。
功耗较低
LED具有较高的光电转换效率，适用于需要长期供电的车载设备。
响应速度快
LED点亮速度较快，可以满足仪表指示和状态提醒需求。
使用寿命较长
在符合产品规格和工作条件的情况下，优质LED灯珠通常可以达到数万小时使用寿命。
稳定性要求较高
汽车内部环境存在温度变化和机械振动，因此灯珠封装材料、焊接工艺和可靠性设计都会影响实际使用表现。

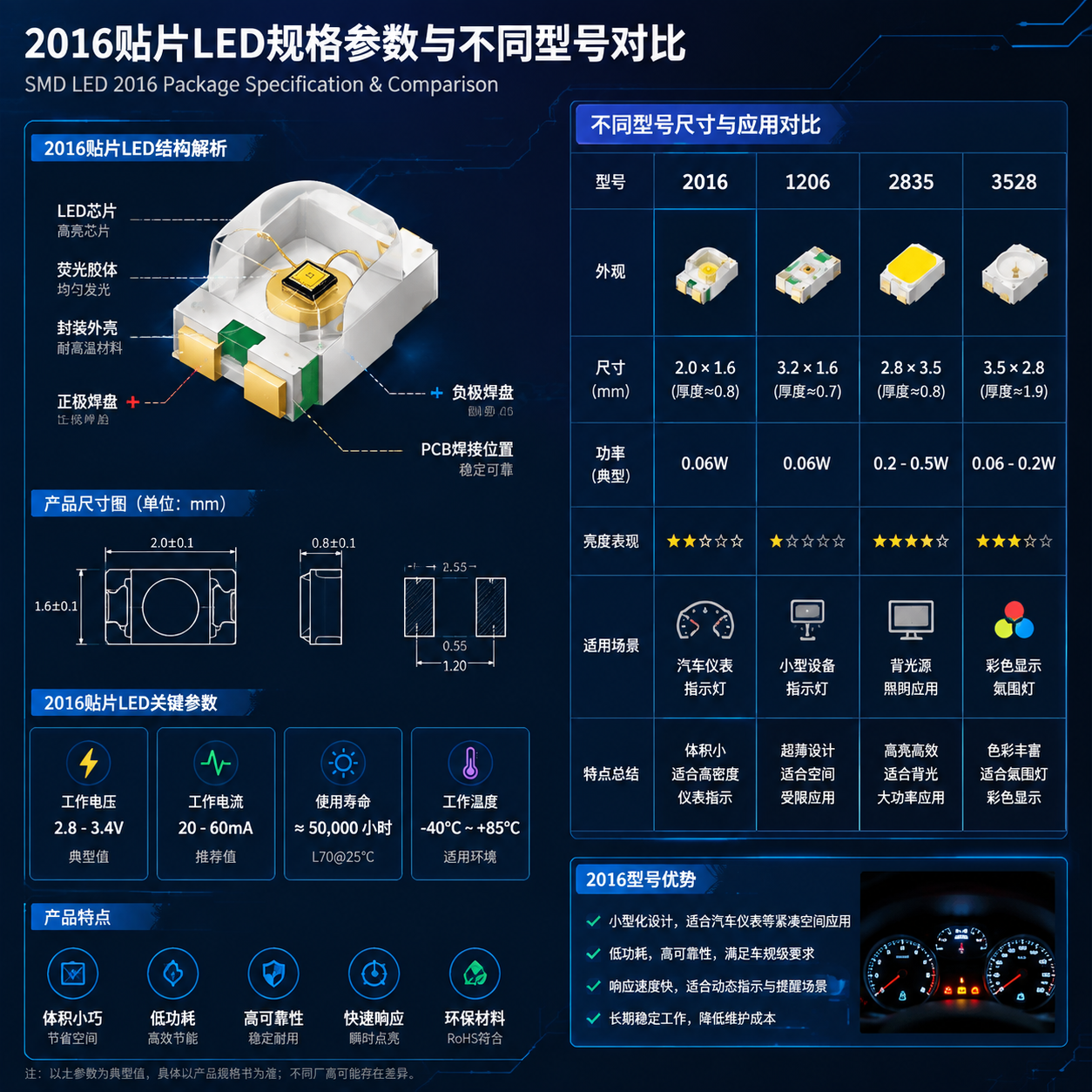

二、2016贴片式汽车指示灯珠规格参数怎么看？
2.1 常见参数参考
| 参数 | 常见范围 |
|---|---|
| 封装尺寸 | 2.0×1.6mm |
| 工作电压 | 约2.8-3.4V |
| 工作电流 | 约20-60mA |
| 发光颜色 | 红、绿、蓝、白、黄 |
| 使用寿命 | 约50000小时 |
| 应用领域 | 汽车仪表、指示灯、背光系统 |
实际选型时，需要根据具体LED芯片类型、驱动方式和应用环境确认参数。
2.2 2016、1206、2835、3528灯珠区别
| 型号 | 特点 | 主要应用 |
|---|---|---|
| 2016 | 尺寸较小，适合集成设计 | 汽车仪表指示 |
| 1206 | 尺寸较大，焊接相对方便 | 面板灯 |
| 2835 | 光效表现较适合背光需求 | 背光系统 |
| 3528 | 技术应用成熟 | 彩色显示 |
2016灯珠更适合空间受限的指示应用，而2835、3528等型号通常用于需要更大光输出的场景。
三、2016贴片汽车指示灯珠损坏如何维修？
3.1 常见故障原因
汽车贴片LED不亮时，可以优先检查以下问题：
- LED灯珠内部损坏。
- 灯珠正负极安装错误。
- PCB焊点松脱。
- 驱动电路异常。
- 输入电压不稳定。
3.2 维修排查步骤
检查供电情况
使用万用表检测线路电压，确认电源输出是否正常。
确认灯珠极性
检查灯珠外观标识，也可以使用万用表二极管档测试。
拆卸旧灯珠
更换2016贴片灯珠时，通常需要使用热风枪拆卸。操作过程中需要控制温度，避免损伤PCB线路。
安装新灯珠
安装时需要确认方向正确，并检查焊点是否完整，避免因接触问题导致再次失效。
四、2016贴片灯珠如何判断正负极？
4.1 根据外观标识判断
部分2016灯珠会通过缺角、黑色标记或极性符号标注方向。
4.2 根据焊盘结构判断
部分型号中，大焊盘可能对应负极，小焊盘可能对应正极，但不同厂家设计方式可能存在区别，不能仅依靠焊盘大小判断。
4.3 使用万用表检测
可以按照以下方法确认：
- 将万用表调节到二极管档。
- 接触灯珠两个电极。
- 观察灯珠是否出现微弱发光。
- 根据测试结果确认极性方向。
五、汽车仪表常见贴片灯珠型号对照
| 型号 | 尺寸 | 特点 | 使用场景 |
|---|---|---|---|
| 2016 | 2.0×1.6mm | 超小型封装 | 仪表指示 |
| 1204 | 侧发光结构 | 光线分布较均匀 | 狭窄空间 |
| 1206 | 3.2×1.6mm | 替换方便 | 面板灯 |
| 2835 | 2.8×3.5mm | 光输出较高 | 背光系统 |
| 3528 | 3.5×2.8mm | 应用成熟 | 彩色显示 |
六、2016侧面发光贴片灯珠有什么特点？
6.1 什么是侧发光LED灯珠？
侧发光LED灯珠是指光线主要从侧面输出的产品类型，适用于安装空间较窄的结构。
6.2 汽车为什么使用侧发光灯珠？
侧发光设计可以改善仪表内部光线分布，减少局部亮点，使显示区域获得更加均匀的照明效果。
6.3 1204侧发光与2016正发光区别
| 类型 | 特点 | 应用 |
|---|---|---|
| 正发光2016 | 光线集中 | 普通指示 |
| 侧发光1204 | 光线柔和 | 仪表背光 |
七、如何选择合适的2016贴片式汽车指示灯珠？
实际选型时，不能只关注尺寸，还需要结合使用环境和电路设计确认。
7.1 尺寸匹配
需要确认PCB焊盘尺寸以及安装空间，避免出现无法安装或焊接不匹配的问题。
7.2 光色一致性
批量使用时，需要关注颜色、波长以及BIN等级，减少不同灯珠之间的色差。
7.3 散热与环境适应性
汽车内部温度变化较明显，灯珠封装材料和结构设计会影响长期稳定工作表现。
7.4 产品可靠性
采购或替换时，可以关注产品老化测试、光衰测试以及环境适应性测试情况。
八、恒彩电子2016汽车LED灯珠应用能力
深圳市恒彩电子有限公司专注LED灯珠研发、生产和销售，提供SMD LED产品相关服务。
在汽车电子应用中，恒彩电子可根据尺寸、颜色以及应用需求提供不同类型的LED灯珠产品，包括：
- 红光产品。
- 白光产品。
- 蓝光产品。
- RGB产品。
- 特殊波长产品。
九、2016贴片式汽车指示灯珠应用发展方向
9.1 新能源汽车推动小型LED应用
新能源汽车的发展带动智能座舱、数字仪表和车载设备升级，小尺寸、高稳定性的LED光源需求持续增加。
9.2 智能汽车对LED提出更多要求
未来汽车LED灯珠应用会更加关注：
- 更高亮度输出。
- 更低功耗设计。
- 更高环境适应能力。
- 更丰富的颜色控制方式。
十、2016贴片式汽车指示灯珠常见问题
2016贴片式汽车指示灯珠可以直接替换吗？
不能直接确定。替换前需要确认尺寸、电压、电流、极性以及PCB焊盘是否匹配。
汽车仪表LED灯珠一般是多少伏？
多数贴片LED工作电压约为2.8-3.4V，具体数值需要根据灯珠型号和芯片类型确认。
2016灯珠和2835灯珠哪个好？
两者适用场景不同。2016更适合小空间指示应用，2835通常用于需要较高亮度的背光场景。
贴片LED灯珠为什么不亮？
常见原因包括：
- 极性安装错误。
- LED灯珠损坏。
- 焊接接触异常。
- 驱动电路故障。
选择2016贴片式汽车指示灯珠时，需要结合安装尺寸、电气参数、显示效果和实际工作环境综合判断，才能保证汽车电子设备长期稳定运行。
