真空回流焊封装车灯灯珠(降低空洞率的可靠封装工艺)

真空回流焊封装车灯灯珠通过改善焊接过程中的气泡和空洞问题，帮助提升LED散热性能与长期可靠性。本文介绍其工作原理、适用场景、工艺流程以及设备选择要点。

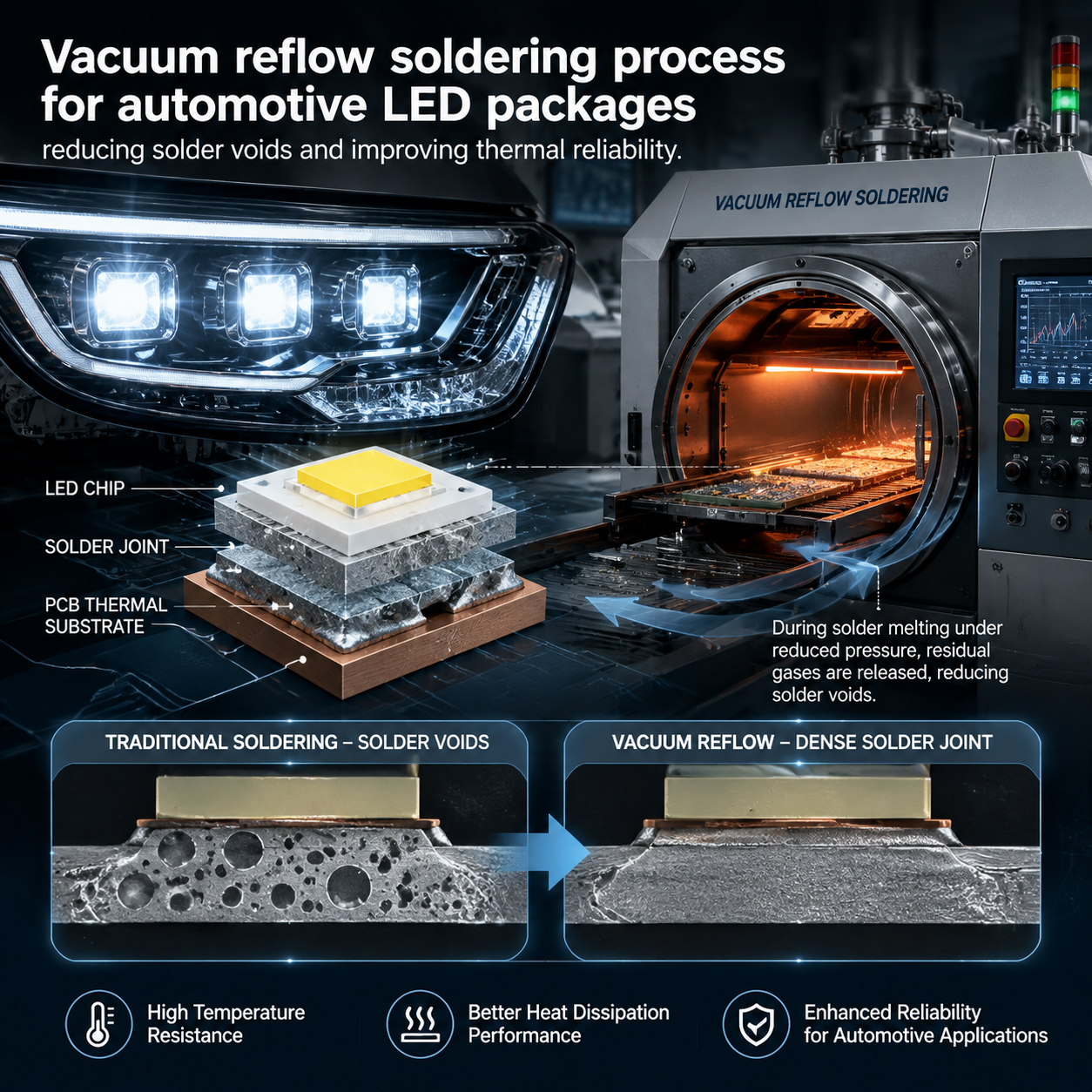

什么是真空回流焊封装车灯灯珠？

真空回流焊的基本原理

回流焊是LED灯珠贴装过程中常见的焊接方式，通过加热焊膏使焊料熔化，再经过冷却形成稳定连接。

对于车灯LED而言，焊接层不仅承担固定作用，还负责传递芯片工作时产生的热量。如果焊接区域存在较多气泡或空洞，热量传递路径会受到影响，导致芯片温升增加。

真空回流焊封装车灯灯珠是在传统回流焊基础上增加真空处理环节。当焊料处于熔融状态时，通过降低炉内压力，使焊锡内部残留气体释放，从而减少焊接空洞，提高焊点致密性。

为什么汽车车灯灯珠更需要真空回流焊？

汽车LED灯珠相比普通照明产品，需要长期面对更复杂的工作环境，例如：

• 长时间高温运行；
• 道路震动和冲击；
• 频繁启动与关闭；
• 高亮度工作带来的持续热量。

如果灯珠封装或焊接结构存在缺陷，热量无法及时导出，可能影响LED光衰表现和使用寿命。

恒彩电子专注于LED灯珠封装研发与生产，可根据不同应用需求提供SMD、陶瓷及高功率LED光源产品。

传统回流焊与真空回流焊的区别

焊接空洞对LED车灯的影响

焊点空洞是指焊接层内部形成的气泡区域。虽然部分空洞无法通过肉眼直接观察，但会影响焊接层的热传导能力。

LED芯片工作时产生的热量，需要经过焊接层传递至PCB或散热结构。如果空洞比例较高，可能造成：

• 芯片温度升高；
• 光衰加快；
• 灯珠性能下降；
• 长时间运行稳定性降低。

两种工艺对比

真空回流焊的主要价值在于改善焊接质量，使LED芯片产生的热量能够更稳定地传递到散热结构。

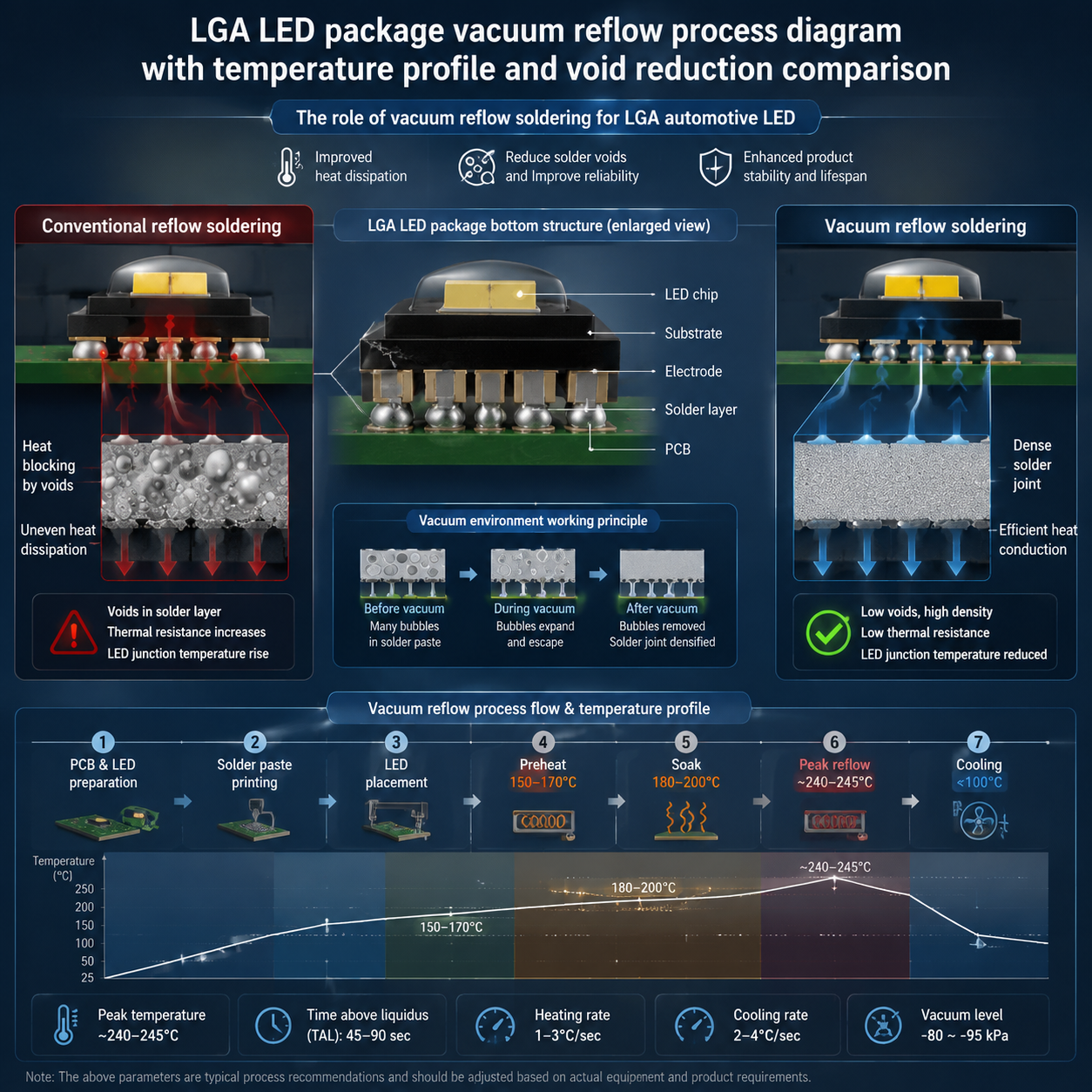

真空回流焊对LGA封装车灯灯珠的作用

LGA封装为什么需要关注焊接质量？

LGA封装采用底部焊盘连接方式，焊接区域通常较大。在回流过程中，焊料内部产生的气体如果无法及时排出，容易形成内部空洞。

对于汽车照明应用来说，焊接一致性直接影响灯珠面对温度变化和机械震动时的稳定性。

真空回流焊可以改善哪些问题？

通过真空环境处理，可以帮助：

• 减少焊接区域空洞；
• 提升焊接一致性；
• 降低结构不稳定风险；
• 增强产品可靠性。

适用于以下LED应用：

• 大功率LED灯珠；
• 汽车前照灯LED；
• 汽车尾灯LED；
• 陶瓷封装LED；
• 高可靠SMD LED。

LED灯珠真空回流焊工艺流程

回流焊温度控制要求

LED灯珠回流焊需要控制温度变化过程，避免热冲击影响芯片、支架或透镜结构。

通常包括以下几个阶段：

预热阶段

温度逐步提升，使PCB、焊膏和LED元件适应温度变化，降低热应力。

保温阶段

保持温度稳定，使助焊剂充分发挥作用，改善焊接状态。

回流阶段

达到焊料熔化温度，完成焊接连接。

冷却阶段

控制降温速度，使焊点结构稳定。

常见工艺参数参考

实际参数需要根据LED封装形式、焊料类型以及设备条件进行调整。

如何避免LED灯珠回流焊损伤？

生产过程中通常需要关注：

• 峰值温度是否符合材料要求；
• 高温停留时间是否合理；
• 透镜和封装材料耐温能力；
• 真空开启时间设置。

真空回流焊中的助焊剂选择与操作注意事项

助焊剂在LED焊接中的作用

助焊剂主要用于改善焊接过程，包括：

• 去除金属表面氧化层；
• 提升焊料流动性；
• 改善焊点结合效果。

完整工艺流程

真空回流焊封装车灯灯珠通常包括：

1. PCB与LED灯珠准备；
2. 焊膏印刷；
3. LED贴装；
4. 预热处理；
5. 真空回流焊接；
6. 焊点质量检测。

常见工艺问题

实际生产中需要注意：

• 助焊剂残留过多；
• 回流温度设置不合理；
• 真空时间控制不足；
• 焊膏型号与产品不匹配。

真空回流焊炉工作原理与关键参数

真空回流焊炉如何工作？

设备通常通过以下过程完成焊接：

加热 → 焊料熔化 → 启动真空 → 气体释放 → 焊点稳定。

需要关注哪些设备参数？

设备选择和工艺调整时，可以重点关注：

• 真空压力范围；
• 抽真空时间；
• 真空保持时间；
• 充气速度；
• 炉内温度均匀性。

阶梯式真空控制的作用

压力变化过快可能影响焊料状态，因此部分设备采用阶梯式真空控制方式，以减少：

• 焊料飞溅风险；
• 元件受冲击情况；
• LED结构损伤可能。

真空回流焊设备选择要点

选择设备时关注哪些因素？

LED厂家在选择真空回流焊设备时，可以结合以下因素：

• 真空能力；
• 温控精度；
• 炉内温度一致性；
• 生产效率；
• 后续维护能力。

不同生产需求的设备选择

设备选择需要结合灯珠尺寸、功率、产量以及质量要求，而不是单纯关注设备价格。

真空回流焊设备维护与良率控制

日常维护重点

为了保持稳定焊接效果，需要定期检查：

• 真空系统状态；
• 过滤装置；
• 温控模块；
• 工艺数据记录。

常见设备异常

生产过程中可能遇到：

• 真空压力下降；
• 温度波动；
• 焊接效果变化。

及时维护设备状态，有助于保持生产一致性并降低损耗。

真空回流焊封装车灯灯珠的应用价值

汽车LED行业对可靠性要求较高，焊接质量会直接影响灯珠散热和长期工作表现。

采用真空回流焊工艺，可以帮助企业改善：

• 焊接空洞问题；
• 产品稳定性；
• 生产良率。

实际应用价值通常体现在减少因焊接缺陷导致的返修和质量风险。

恒彩电子LED灯珠封装方案

恒彩电子是一家专注LED灯珠研发、生产和销售的深圳LED封装厂家，产品应用覆盖汽车照明、工业照明等领域。

产品类型包括：

• SMD2835；
• SMD3030；
• SMD5050；
• 车灯专用LED灯珠；
• 高功率陶瓷LED。

根据不同应用需求，LED灯珠封装需要结合功率、散热结构以及使用环境进行匹配。

常见问题

真空回流焊封装车灯灯珠有什么优势？

真空回流焊可以减少焊接内部空洞，改善热传递效果，提高汽车LED灯珠长期工作的稳定性。

为什么高功率LED更关注真空回流焊？

高功率LED工作时产生更多热量，对散热路径要求更高。焊接层质量会影响热量传递，因此高可靠应用通常更加关注空洞控制。

真空回流焊设备价格是多少？

设备价格会受到设备类型、产能、配置以及自动化程度影响，需要根据实际生产需求评估。

所有LED灯珠都需要真空回流焊吗？

并不是所有LED产品都需要。普通低功率LED可能采用常规工艺，而汽车灯珠、高功率LED等应用通常更关注真空回流焊带来的可靠性改善。

如何判断LED灯珠是否适合真空回流焊？

通常需要结合灯珠功率、封装形式、散热要求以及产品可靠性标准进行判断。
