选错LED灯珠类型，轻则色彩偏差，重则控制电路烧毁。5050 RGB灯珠是目前市场上应用最广的全彩光源之一，但真正搞清楚它工作原理的人并不多。这篇文章帮你把原理讲透，让你在选型和使用上少走弯路。
5050 RGB灯珠到底是什么？
先说命名规则。"5050"不是什么型号代码，而是封装尺寸——长5.0mm、宽5.0mm。"RGB"则是Red（红）、Green（绿）、Blue（蓝）三基色的缩写。
简单说，一颗5050 RGB灯珠里面封装了三个独立的LED芯片，分别发红光、绿光和蓝光。三个芯片共用一个封装外壳，通过混光实现全彩效果。
核心发光原理：三基色混光
RGB加色混光是怎么回事？
5050 RGB灯珠的发光原理基于加色混光理论。人眼对光的感知可以用红、绿、蓝三种波长来覆盖绝大多数色域：
三种颜色按不同比例叠加，理论上可以混出16,777,216种颜色（256 × 256 × 256）。比如：
红 + 绿 → 黄色
红 + 蓝 → 紫色
绿 + 蓝 → 青色
红 + 绿 + 蓝（全亮）→ 白色
这跟打印机的减色混合（CMYK）完全不同，加色混光越叠加越亮。

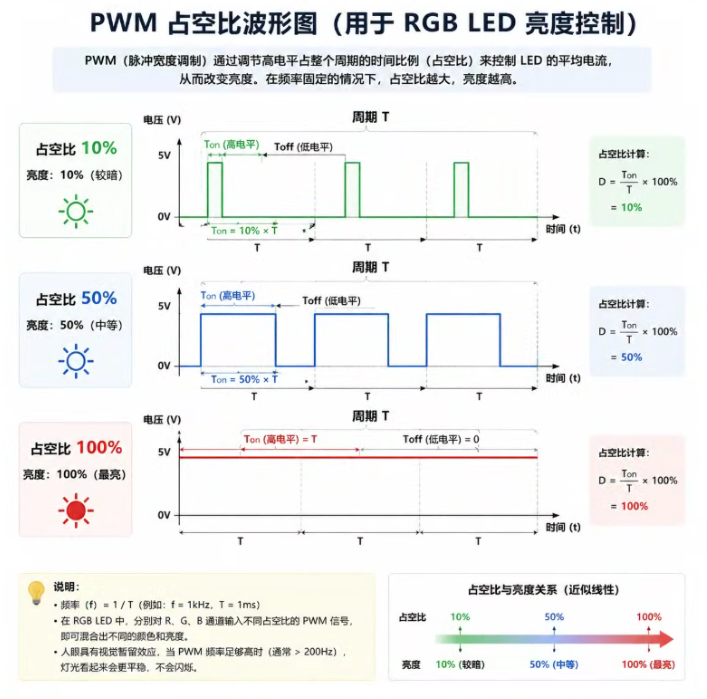

PWM调光：控制颜色比例的核心手段
知道了混光原理，问题来了——怎么控制每个芯片的亮度比例？
答案是PWM（脉宽调制）技术。PWM不是调节电流大小，而是通过快速开关LED的方式，用占空比来控制视觉上的亮度。
举个例子：
占空比50% → LED一半时间亮、一半时间灭 → 人眼感知亮度约为50%
占空比10% → 视觉亮度约10%
占空比100% → 全亮
因为开关频率很高（通常400Hz以上），人眼感知不到闪烁，只会看到连续的不同亮度。
通过分别控制R、G、B三个芯片的PWM占空比，就能精确混出任意颜色。
引脚结构：共阳极 vs 共阴极
5050 RGB灯珠有6个引脚，1、3、5脚和2、4、6脚分别对应三个芯片的正极和负极。
根据公共端连接方式，分两种类型：
共阳极（Common Anode）
三个芯片的正极连在一起接高电平（VCC），三个负极分别控制。控制信号为低电平有效，适合PNP驱动电路。
共阴极（Common Cathode）
三个芯片的负极连在一起接地（GND），三个正极分别控制。控制信号为高电平有效，适合NPN驱动电路，也是Arduino等开发板最常用的接法。
注意：红光芯片的正向电压（VF ≈ 2.0–2.2V）比绿光和蓝光（VF ≈ 3.0–3.2V）低，所以红光限流电阻要取更大值，否则红光会过亮，颜色混合偏差明显。这是新手最容易踩的坑之一。
普通5050 RGB vs 内置IC版本（WS2812/SK6812）
普通5050 RGB灯珠需要外部控制器分别输出三路PWM信号，适合单颗或少量灯珠的场合。但在灯带、像素屏等大量级联应用中，接线会变得极其复杂。
这时候就需要内置IC的5050 RGB灯珠，典型代表是WS2812B和SK6812。

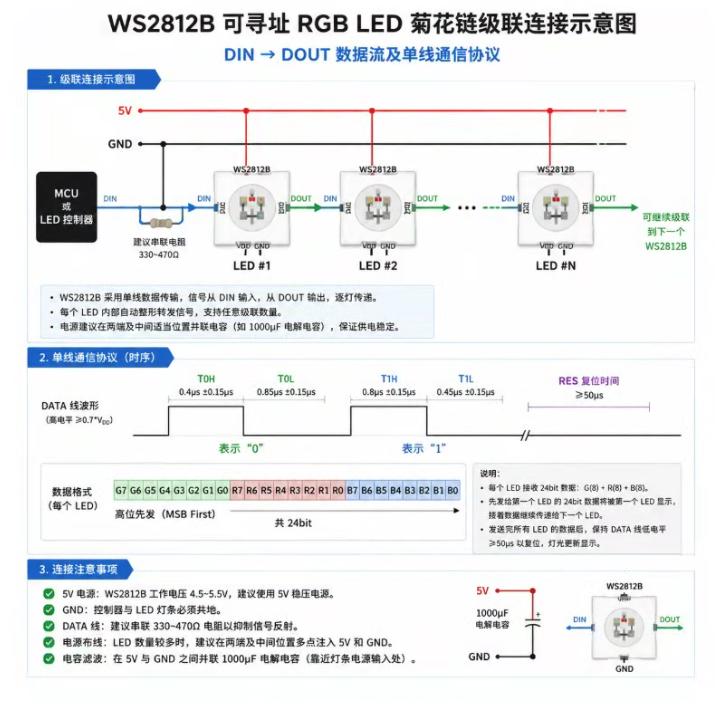

WS2812B的工作原理是把控制IC直接集成进5050封装内。每颗灯珠有DIN（数据输入）和DOUT（数据输出）端口，采用单线NZR（归零码）通信协议，每个像素接收24bit数据（8bit红 + 8bit绿 + 8bit蓝），提取自己的数据后，将剩余数据传给下一颗灯珠，实现级联。数据传输速率可达800Kbps，刷新频率不低于400Hz/s。
实际使用中的3个关键参数
1. 工作电流
单颗5050 RGB灯珠三路芯片各20mA，总工作电流60mA。大量级联时一定要做好电源分段供电，否则灯珠末端会因压降明显偏色。
2. 发光角度与亮度
5050规格发光角度约120°–180°，混色距离一般需要10mm以上才能看到均匀颜色，太近看会出现明显的RGB三色分离。
3. 焊接温度
贴片焊接温度控制在260°C左右，回流焊不超过2次，超过这个范围芯片会受损，表现为颜色偏移或某颗色彩芯片失效。
一个实际案例告诉你参数有多重要
我们在2024年协助某展览道具厂商做一批氛围灯板，初版设计用普通5050 RGB配外部三路PWM控制，灯板上共120颗灯。走线完成后发现：靠近电源端的灯颜色偏蓝绿，末端颜色偏红——典型的电压降导致蓝绿芯片（高VF）驱动不足的问题。
后来换成WS2812B方案，内置恒流电路自动补偿，120颗灯颜色一致性肉眼看不出差异。这个案例说明，内置恒流IC不只是为了方便级联，在颜色一致性上也有实质提升。
常见问题解答
Q：5050 RGB能发出纯白光吗？
能，但白光是R+G+B三色混合的结果，色温和显色指数（CRI）不如专用白光LED，一般CRI只有75–80左右，不适合对显色要求高的照明场合。
Q：WS2812和SK6812有什么区别？
WS2812B是5V供电，4个引脚（VCC、GND、DIN、DOUT）；SK6812有5V和12V版本，还有RGBW四色版本，多一颗白光芯片，适合需要高质量白光的场景。
Q：为什么我的RGB灯珠调出来的颜色不准？
最常见原因有三个：限流电阻阻值没有分颜色差异化设置、色彩校准没做Gamma矫正、或者使用了色彩空间不匹配的颜色值（sRGB和线性值直接套用）。
Q：5050 RGB适合做室外防水应用吗？
灯珠本身没有防水性，需要配合IP65–IP68防水灯带封装或点胶处理。裸灯珠直接用于室外环境，一般半年内就会出现氧化腐蚀导致的颜色失效。
5050 RGB灯珠的原理并不复杂，核心就是三芯片独立控制 + PWM混色。搞清楚这个逻辑，不管是选型、接线还是故障排查，你都能找到准确的方向。如果你的应用涉及大量灯珠级联或对颜色一致性有要求，直接选WS2812B这类内置IC方案，省时省力。
