5050LED倒装的结构图怎么看

这篇文章围绕5050LED倒装的结构图，讲清芯片、焊盘、散热路径、正装区别，以及采购和选型时该看什么。

很多人搜索“5050LED倒装的结构图”，并不是只想看一张示意图，而是想弄明白三件事：这颗灯珠内部到底怎么连、为什么散热更好、采购时该怎么判断值不值得用。把结构看懂，后面的热阻、寿命、失效和选型判断才有意义。

什么是5050LED倒装结构

5050通常指封装外形尺寸，常见理解是 5.0mm × 5.0mm。倒装说的不是把整颗灯珠倒着焊，而是把内部LED芯片翻转后贴装，让芯片底部电极直接连接焊盘。

传统封装里，芯片多为正装，再通过金线把电极引出。倒装结构的核心变化在于：

• 芯片电极朝下
• 通常不使用传统金线键合
• 电流路径更短
• 热量更容易向下传导

这也是为什么很多资料里会把它写成：

• 5050 Flip Chip LED
• 5050 Flip-chip package
• 5050无金线封装
• 5050倒装灯珠

从应用上看，5050并不只对应白光产品，也常见于：

• RGB灯珠
• RGBW灯珠
• 高密度灯带
• 装饰照明模组
• 景观亮化发光单元

5050LED倒装的结构图，重点该看什么

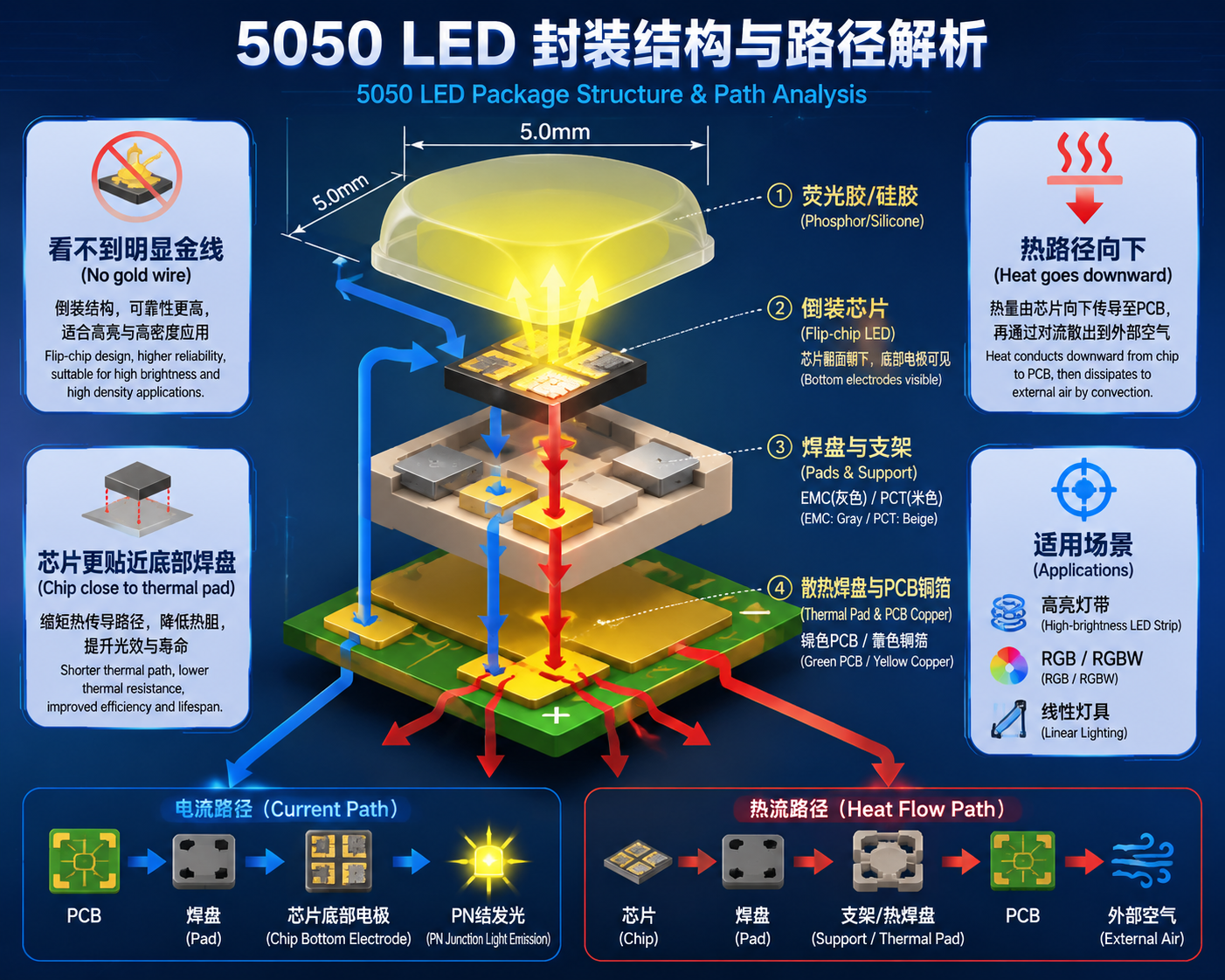

一张典型的5050LED倒装剖面图，通常可以拆成下面几层：

如果没有现成图片，也可以先按这个逻辑去理解结构：

1. 最上层是透明或半透明封装材料
2. 中间是发光芯片
3. 芯片是翻面贴装，不是正面拉金线
4. 芯片下面是导电焊盘和支撑结构
5. 底部连接PCB，同时也是主要散热出口

看图时最容易抓住倒装特征的，不是外观，而是这三点：

• 看不到明显金线
• 热路径主要向下
• 芯片更贴近底部焊盘和散热通道

判断倒装结构，不要只看产品名称。真正有用的证据通常是剖面图、底部焊盘设计和datasheet中的结构标注。

每一层结构分别在做什么

荧光胶和硅胶封装层

对白光LED来说，常见方案是蓝光芯片配合荧光粉。蓝光发出后，部分被荧光粉转换，形成目标白光。封装层除了保护芯片，还会影响：

• 光色稳定性
• 出光角度
• 抗黄化能力
• 耐高温表现
• 长期寿命

实际使用中，如果灯带长期处在高温或密闭空间，封装胶材是否稳定，往往会直接影响色偏和光衰。

倒装LED芯片

芯片是发光的核心。倒装结构里，芯片通过底部电极直接连接焊盘，省去了传统金线引出方式。芯片相关部分通常涉及：

• 氮化镓外延结构
• 发光层
• 金属电极层
• 焊接凸点或连接层

如果是RGB 5050，内部往往不是单芯片，而是红、绿、蓝三颗芯片，或者再增加一颗白光芯片形成RGBW结构。

焊盘与支架

焊盘负责导电和导热，支架则承担固定、反射、绝缘和承托作用。常见支架材料包括：

• EMC
• PCT
• 改性塑封材料
• 局部金属导热结构

材料差异会影响回流焊稳定性、反射率、尺寸稳定性和长期可靠性。同样叫5050倒装，不同材料组合的实际表现可能差距不小。

PCB连接面

底部焊盘最终要焊到PCB上。灯珠结构做得再好，如果PCB铜箔面积不足、焊盘设计不合理、热路径没有打通，倒装的散热优势也会明显下降。

这也是工程上一个很常见的误区：把问题归到灯珠本身，却忽略了板级散热设计。

倒装5050和普通5050，有哪些关键区别

很多人关心的并不是定义，而是“为什么报价不同”“为什么同样是5050，寿命和稳定性差很多”。核心差异可以先看这张表：

差别不只是“有没有金线”，而是芯片连接逻辑和散热路径一起变了。

正装结构成熟、成本也相对容易控制，在很多低负载产品里依然适用。倒装结构更适合那些对高亮度、长时间运行、热管理和可靠性要求更高的应用。

可以把两种路径简单理解成：

• 正装：电和热都要绕一段路
• 倒装：电和热都尽量走更短的路

工作原理：电怎么走，热又怎么走

5050LED倒装结构点亮时，电流路径通常可以简化为：

PCB → 焊盘 → 芯片底部电极 → PN结发光

路径更短，意味着中间连接环节更少，对高电流应用更友好。但这不代表可以无限提高驱动电流，真正长期稳定工作，还是要看推荐电流和热设计配合。

发光原理本身没有变，核心仍然是PN结发光。变化主要在于：

• 电连接更直接
• 热更容易传到底板
• 内部潜在失效点更少

热路径通常可以理解为：

芯片 → 焊盘 → 支架 / 热焊盘 → PCB → 外部空气

这个热路径为什么重要？因为很多实际应用并不是短时间点亮，而是会长期工作在：

• 高密度排布
• 较高驱动电流
• 密闭灯具
• 高环境温度
• 长时间连续点亮

在这些条件下，热如果排不出去，后果往往不是立刻不亮，而是亮度掉得快、色漂明显、局部死灯或者寿命提前结束。

两个常见应用场景，最能看出倒装结构的价值

高密度RGB灯带：亮度够，但颜色跑偏

做高密度RGB灯条时，常见问题不是“灯不亮”，而是点亮一段时间后颜色开始不均，尤其在白色混光或低灰控制时更明显。根本原因往往不只是驱动，而是三色芯片热平衡不一致，热堆积之后波长和亮度发生变化。

这类场景里，可以优先检查：

• 是否为倒装结构
• 推荐电流是否被过度上推
• PCB铜箔和焊盘设计是否足够
• RGB芯片间的混光一致性资料是否完整

如果产品用于长时间动态变色，结构稳定性通常比单次点亮时的初始亮度更重要。

密闭线性灯具：样品正常，量产后光衰快

另一个常见场景是商业照明或橱柜线性灯。样品阶段看起来没问题，但量产装进较封闭的灯体后，工作温升比台架测试高很多，几个月后就出现亮度下降和色温漂移。

这时候需要回头看几个基础项：

• 灯珠热阻和推荐工作点
• 底部焊盘与PCB散热路径是否匹配
• 回流焊工艺是否稳定
• 封装材料在高温下的长期表现

也就是说，倒装结构能提供更好的基础，但整灯设计没跟上，优势依然会被抵消。

为什么越来越多5050产品采用倒装结构

行业转向倒装，并不只是因为命名更新，而是应用需求变了。比较常见的推动因素有：

• 高亮产品越来越多
• 灯珠排布越来越密
• 客户更重视寿命与一致性
• RGB、RGBW应用增长明显
• 对高温、高湿、冷热循环的可靠性要求提高

在这些场景里，倒装结构更容易兼顾：

• 光效表现
• 热管理
• 结构紧凑度
• 长时间运行稳定性

这也是为什么它在高亮灯带、景观照明模组、商业线性照明和汽车氛围灯中越来越常见。

倒装结构的优势和局限，都要一起看

常见优势

散热路径更直接
发热核心更靠近底部导热区域，通常更有利于控制结温。

可靠性设计更有优势
少了传统金线结构，在高温、高湿、冷热循环等环境下，通常会少一个需要重点担心的风险点。

更适合高电流和高密度应用
对于高亮灯带、RGB灯条、紧凑模组这类产品，结构优势更容易体现出来。

出光遮挡更少
少了金线遮挡，对光效优化和混光均匀性通常有帮助。

需要提前知道的局限

成本不一定低
如果要把倒装结构的优势真正做出来，通常对芯片、电极设计、封装材料和工艺控制要求更高。

对应用端工艺更敏感
焊盘设计、焊锡量、回流焊曲线、PCB散热铜箔，都可能影响最终表现。

不是所有项目都必须用倒装
如果只是低电流、低热负荷、预算敏感的装饰类产品，传统正装5050也可能已经足够。

倒装是结构上的加分项，但不能代替芯片质量、材料稳定性和整灯热设计。

白光、RGB和RGBW的结构重点不一样

虽然都叫5050倒装，选型关注点并不相同。

白光产品

白光方案更看重：

• 光通量
• 显指CRI
• 色温CCT
• 色容差SDCM
• 长时间工作下的色漂与光衰

RGB产品

RGB方案更需要注意：

• 红绿蓝波长一致性
• 三色亮度匹配
• 高温下混色稳定性
• 驱动IC兼容性

RGBW产品

RGBW因为多了白光通道，芯片布局更紧、热平衡更复杂，应用上通常需要更完整的驱动和散热配合。

看结构图和datasheet时，别只盯着亮度

真正选型时，结构图要和参数表一起看。比较容易被忽略的，往往不是流明值，而是下面这些信息：

• 封装尺寸
• 发光面尺寸
• 底部焊盘布局
• 正向电压
• 推荐电流
• 功率范围
• 光通量
• 视角
• 热阻
• 显指CRI
• 色温CCT
• 防潮等级
• 回流焊条件
• 可靠性资料

其中尤其值得重点看的是：

推荐电流，不是最大电流

最大电流更像边界条件，不适合作为常规设计点。稳定工作通常应优先参考：

• 推荐电流
• 温度降额曲线
• 光通与电流关系
• 热阻与散热条件

底部焊盘和热焊盘设计

有些5050倒装会给出更明确的导热区域。看图时可以重点确认：

• 焊盘数量
• 是否有独立或更大的导热焊盘
• 电极和热路径是否清晰
• 推荐PCB封装图是否完整

防潮与回流焊要求

很多问题并不是用久了才出现，而是在SMT阶段就埋下隐患。MSL等级、储存条件、回流焊建议，这些都不该忽略。

常见失效模式：出现问题时该先查哪里

5050倒装并不是不会失效，只是失效模式和重点排查方向更明确。下面这些问题最常见：

其中最容易被误判成“灯珠质量差”的，其实是虚焊和散热不足。尤其是倒装结构，因为底部接触更关键，SMT工艺和PCB设计会直接影响结果。

怎么快速判断一颗5050是不是倒装

拿到样品或datasheet时，可以按这个顺序判断：

1. 看名称或标题：是否标注 Flip Chip、FC LED、无金线结构
2. 看剖面图：芯片上方是否有金线
3. 看底部焊盘：是否强调导热焊盘或热路径设计
4. 看参数表：是否提供热阻、推荐电流、回流焊建议
5. 问供应商：能否提供结构图、焊盘图和可靠性资料

如果资料里只强调亮度和色温，却不给结构图、热阻和焊接建议，采购时通常需要更谨慎。

5050倒装怎么选，才不容易踩坑

不同应用关注点不一样，但判断逻辑可以尽量统一。

如果时间有限，可以先抓住这几个判断点：

• 是不是倒装结构
• 热阻和推荐电流是否匹配应用
• 底部焊盘设计是否适合你的PCB
• 白光看显指与色容差，RGB看波长与混光
• 是否有可靠性和回流焊资料
• 批次一致性是否有依据

像恒彩电子这类做封装和配套方案的供应侧，常见覆盖会涉及5050、2835、3030、RGB、RGBW、高显指白光及部分定制方向。对采购来说，真正有价值的不只是单颗灯珠规格，还包括结构资料、打样配合和量产一致性是否跟得上。

常见问题

5050倒装结构一定比普通5050更好吗？

不一定。若应用更看重散热、寿命、稳定性和高亮表现，倒装通常更值得优先评估；如果是低负载、低成本场景，正装结构也可能够用。

倒装5050是不是一定没有金线？

大多数典型倒装5050通常不采用传统金线连接，但最终还是要看datasheet和结构剖面图。

倒装结构会更亮吗？

它通常更有利于提高光效和亮度维持，但最终亮不亮，还取决于芯片、材料、驱动和散热设计，不是只由结构单独决定。

户外项目能直接选倒装5050吗？

可以考虑，但不能只看“是不是倒装”。如果涉及高温、潮湿、密封环境，建议同时确认防潮设计、封装材料、回流焊要求和整灯散热方案。

采购时最少该向厂家要哪些资料？

至少应确认：datasheet、结构图、焊盘图、热阻数据、推荐回流焊条件、可靠性测试资料，以及批次一致性相关说明。

只看样品亮度够不够，为什么风险很大？

因为样品阶段通常工作时间短、散热条件也更理想。真正量产后，PCB设计、焊接工艺、环境温度和批次差异都会放大问题。比起初始亮度，更应该一起看热设计和寿命相关资料。

RGB 5050和白光5050的选型思路为什么不能混用？

白光更重视显指、色温和长期色漂；RGB更重视波长、混光和驱动匹配。两者虽然封装相同，但判断重点并不一样。
