CSP倒装车灯灯珠(聚光性能与选型指南)

CSP倒装车灯灯珠凭借小发光面积、短散热路径和无金线结构，逐渐应用于汽车照明领域。本文介绍其结构特点、聚光效果、安装匹配及选型要点，帮助车灯企业了解实际应用需求。

CSP倒装车灯灯珠是什么？为什么用于汽车照明？

CSP倒装车灯灯珠是一种采用倒装芯片技术（Flip-Chip LED）的汽车LED光源。与传统LED封装不同，它将芯片翻转安装，使芯片电极直接连接基板，减少中间连接结构。

传统LED通常需要通过金线连接芯片与电极，而CSP倒装结构取消了金线设计，使整体封装尺寸进一步缩小，同时优化了热量传递路径。

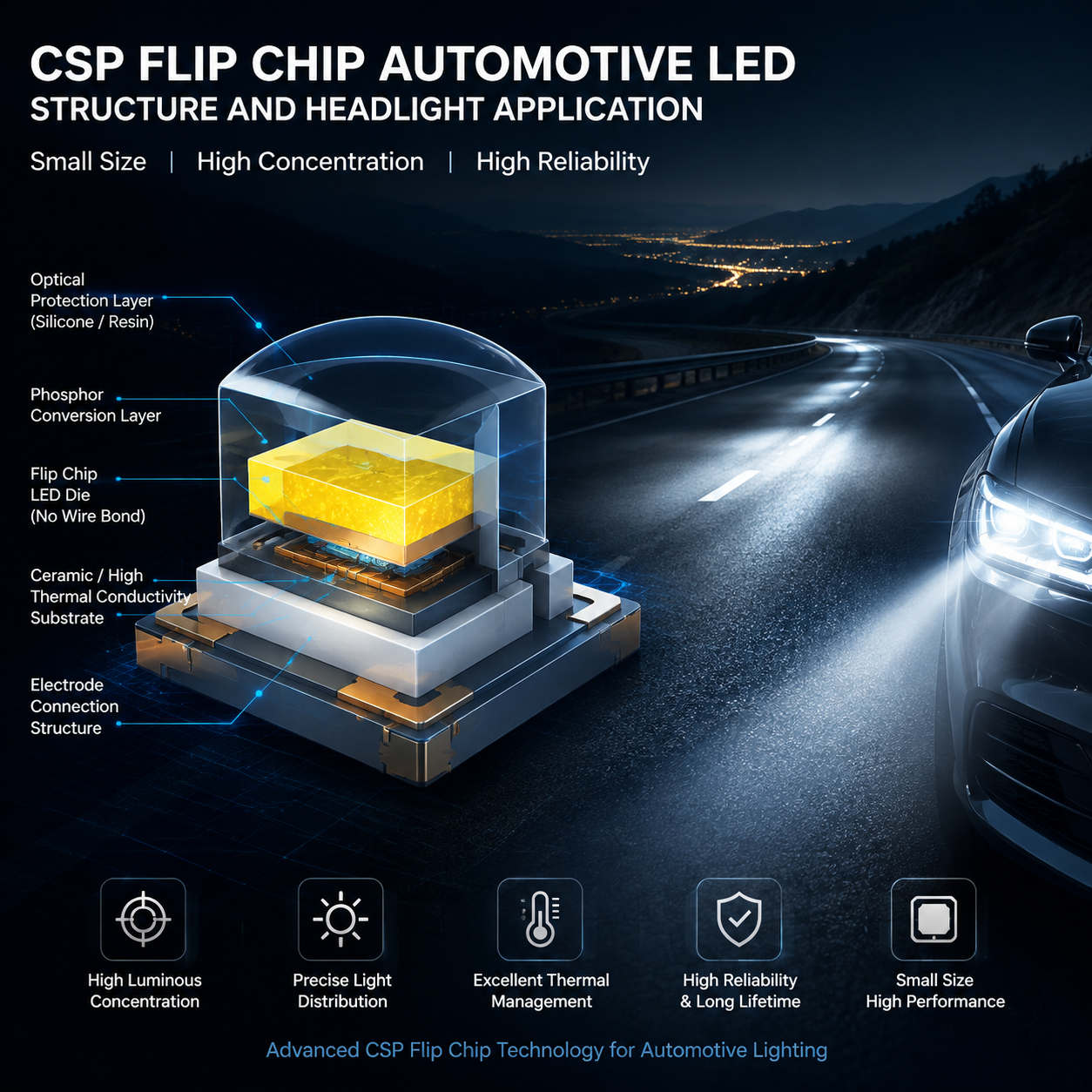

CSP倒装车灯灯珠主要由以下部分组成：

• LED发光芯片；
• 荧光转换材料；
• 陶瓷或高导热基板；
• 电极连接结构；
• 光学保护层。

其中，芯片决定主要发光性能，基板影响散热能力，荧光材料则会影响色温和光效表现。

这种结构特点使CSP倒装灯珠具备以下应用优势：

• 发光区域更小，光源中心更集中；
• 散热路径缩短，有利于降低热量积累；
• 取消金线结构，提高长期使用稳定性；
• 更容易满足汽车灯具对光型控制的要求。

汽车照明不仅需要较高亮度，还需要精准控制光线方向。因此，CSP倒装车灯灯珠逐渐应用于汽车前大灯、远近光灯、雾灯、尾灯以及智能车灯系统等场景。

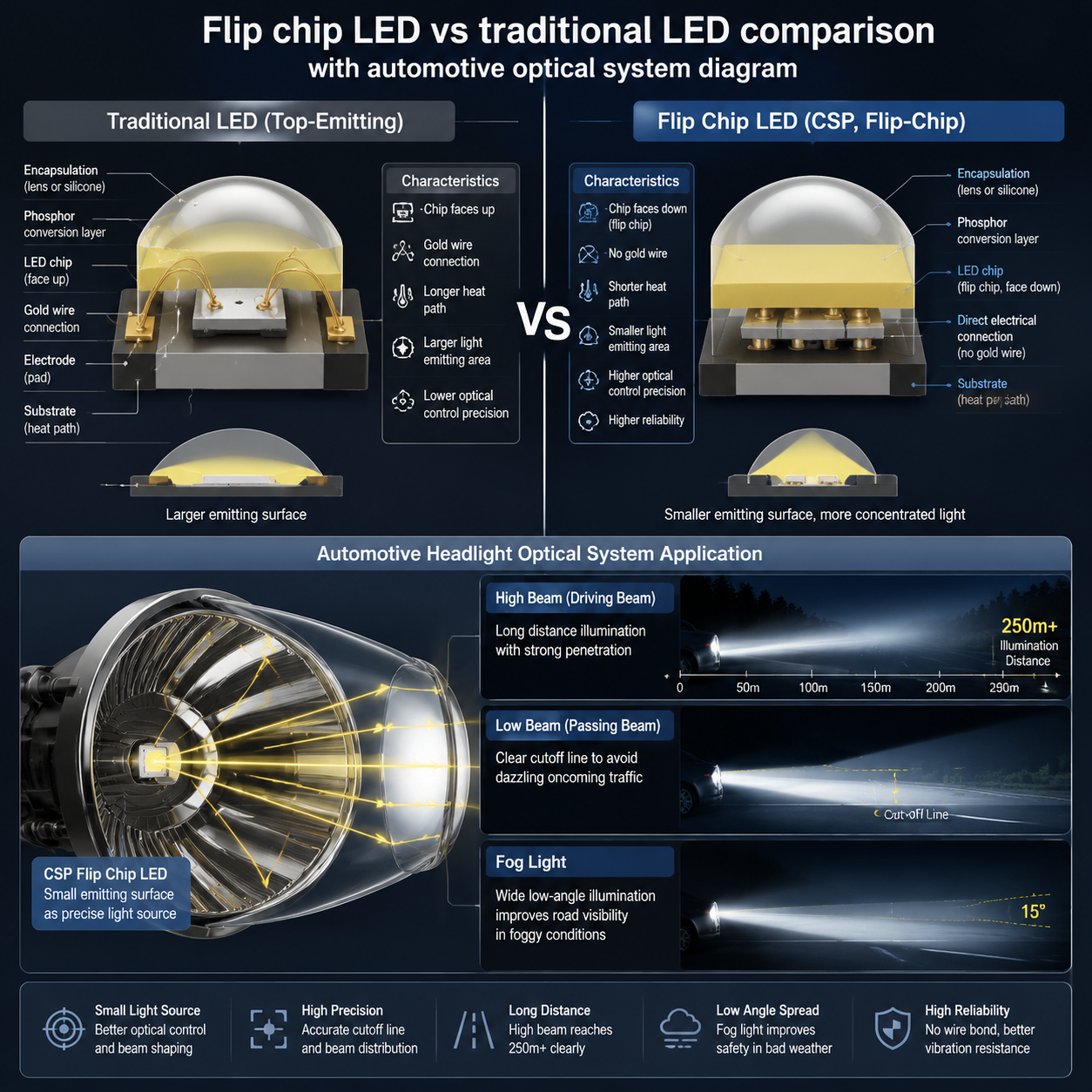

CSP倒装LED与普通正装LED有什么区别？

汽车灯具的实际效果并不只取决于LED芯片亮度，还受到发光面积、散热设计和光学结构匹配影响。

CSP倒装LED与普通正装LED的主要区别如下：

传统LED封装中，金线不仅占用空间，也可能成为热传递过程中的限制因素。CSP倒装结构让芯片与基板直接连接，有助于提升热传导效率。

对于长时间工作的汽车灯具来说，热量控制非常重要。如果散热不足，可能出现：

• 光衰速度增加；
• 工作温度升高；
• 使用寿命受到影响。

因此，在高功率汽车照明应用中，CSP倒装设计具有一定优势。

CSP倒装车灯灯珠为什么聚光效果更好？

汽车大灯需要将光线准确投射到道路区域，而不是单纯提升亮度。如果光源发光面积过大，容易造成光线分散，影响照射距离和光型表现。

CSP倒装车灯灯珠采用较小的发光区域，使光源中心更加集中，在配合反光结构或透镜设计时，更容易实现精准配光。

小发光面带来的实际优势

在汽车照明应用中，小发光区域通常有助于：

• 提高光学设计匹配度；
• 减少光线扩散；
• 改善照射区域控制；
• 帮助形成更清晰的光型。

例如：

• 远光灯需要更远的照射距离；
• 近光灯需要控制截止线；
• 雾灯需要保持较低角度照射。

这些场景都对光源尺寸和位置提出较高要求。

反光碗汽车大灯搭配CSP倒装灯珠效果如何？

采用反光碗结构的汽车大灯，主要依靠光源位置与反光碗角度配合实现光线投射。因此，LED光源替换时不能只关注亮度，还需要确认发光点是否匹配原有光学结构。

CSP倒装灯珠的小发光区域，使其在部分反光碗车灯应用中更容易接近传统光源的发光特性。

反光碗匹配需要关注哪些因素？

发光点位置

发光中心的位置会直接影响光型表现。

如果灯珠发光位置与原设计偏差较大，可能出现：

• 光斑异常；
• 照射区域偏移；
• 明暗分界不明显。

散热结构

汽车发动机舱环境温度变化较大，灯珠需要结合合理散热设计。

实际应用中通常需要关注：

• 基板导热能力；
• 散热空间；
• 驱动电流匹配。

光型测试

车灯选型不能只参考亮度参数，还需要结合实际测试，例如：

• 照射距离；
• 光斑形状；
• 截止线效果；
• 夜间使用体验。

CSP倒装车灯灯珠安装有哪些注意事项？

CSP倒装灯珠安装效果不仅取决于灯珠本身，还与灯具结构、驱动方案和散热条件有关。

选择合适尺寸规格

不同车型和灯具结构需要匹配不同规格。

常见汽车灯型号包括：

• H7；
• H11；
• 9005；
• 9006。

选型时需要确认：

• 灯珠尺寸；
• 安装空间；
• 光源位置；
• 散热方案。

关注散热设计

虽然CSP倒装结构缩短了热传递路径，但高功率运行时仍然会产生热量。

实际应用中需要：

• 控制工作电流；
• 设计合理散热路径；
• 避免长期超过额定工作条件。

不建议只追求亮度

汽车照明需要兼顾亮度、光型和驾驶安全。

如果光源亮度提升，但光型匹配不足，可能影响实际照明效果。

倒装0603灯珠和CSP倒装灯条在汽车中的应用

CSP倒装技术除了用于汽车前照灯，也逐渐应用于更多小型化车灯场景。

倒装0603灯珠应用

0603倒装灯珠具有尺寸小、排列密度高等特点，适用于空间要求较高的汽车照明设计。

常见应用包括：

• Mini LED汽车尾灯；
• 像素化车灯；
• 智能显示灯。

随着汽车智能化发展，动态灯光、矩阵式照明等应用对小尺寸LED光源提出了更高需求。

CSP倒装灯条应用

CSP倒装灯条由多个CSP灯珠排列组成，可以实现连续发光效果。

常见应用包括：

• 日间行车灯；
• 汽车氛围灯；
• 智能前灯系统。

其特点包括：

• 发光连续性较好；
• 光线分布更均匀；
• 有助于减少暗区。

CSP倒装灯珠寿命、亮度和散热能力分析

汽车灯具需要长期面对高温、振动以及持续点亮等工作环境，因此光源稳定性是选型时的重要因素。

CSP倒装灯珠的结构特点能够帮助改善热管理表现：

不过，实际使用寿命仍受到多个因素影响，包括：

• 驱动电流；
• 散热环境；
• 芯片质量；
• 封装材料。

因此，汽车LED光源应用需要综合考虑灯珠、散热和控制系统。

如何选择CSP倒装车灯灯珠厂家？

对于汽车灯具企业而言，供应商能力不仅影响灯珠性能，也影响批量产品的一致性。

关注封装技术能力

选型时可以重点了解：

• 芯片封装能力；
• 热性能测试能力；
• 光学配合经验。

这些因素会影响灯珠是否适合长期汽车照明应用。

关注生产稳定性

批量应用需要稳定的生产能力，包括：

• 自动化生产设备；
• 标准化生产流程；
• 品质检测体系。

关注定制开发能力

不同汽车灯具对光源要求不同，供应商是否支持定制也是重要考察因素。

例如：

• 不同功率需求；
• 不同色温需求；
• 不同尺寸设计；
• 不同光学方案。

恒彩电子CSP倒装车灯灯珠解决方案

恒彩电子专注于LED灯珠研发、生产和销售，产品覆盖SMD LED灯珠、CSP倒装灯珠、陶瓷大功率LED及汽车专用LED光源。

针对汽车照明应用，恒彩电子提供CSP倒装车灯灯珠相关方案，关注小发光面积、高可靠封装和不同应用需求匹配。

其相关产品特点包括：

• 小发光面积，有助于提升光学匹配效果；
• 倒装封装结构，优化散热路径；
• 支持不同功率和尺寸需求；
• 可结合汽车灯具应用进行开发。

在实际项目中，灯珠选型通常需要结合灯具结构、散热条件以及目标光型进行综合评估。

常见问题

CSP倒装车灯灯珠一定比普通LED更亮吗？

不一定。灯珠亮度表现不仅取决于封装结构，还受到芯片、驱动、电流和散热条件影响。CSP倒装结构的优势主要体现在发光集中度、封装尺寸和热管理方面。

CSP倒装灯珠适合汽车大灯改装吗？

可以应用于部分汽车大灯改装场景，但需要确认灯珠发光位置、反光碗匹配度以及散热条件，否则可能影响最终光型。

选择CSP倒装车灯灯珠时最重要的参数是什么？

除了亮度参数，还需要关注发光尺寸、光源位置、散热能力、工作电流以及与灯具光学结构的匹配情况。

CSP倒装灯珠寿命主要受什么影响？

实际寿命与芯片质量、驱动条件、工作温度和散热设计有关。合理控制工作环境，有助于保持稳定性能。
