在高频闪光或长时间满载运行的工业照明场景中，LED光源的光衰与死灯问题往往是工程师面临的最大痛点。导致这一危机的核心根源，在于底层3535灯珠结构的热阻管理与封装材料选择。本文将从底层半导体物理出发，深度拆解3.5mm × 3.5mm贴片式灯珠的内部构造，并提供客观的散热与选型数据支撑。
一、 工业高显指场景下的热衰竭痛点与结构解法

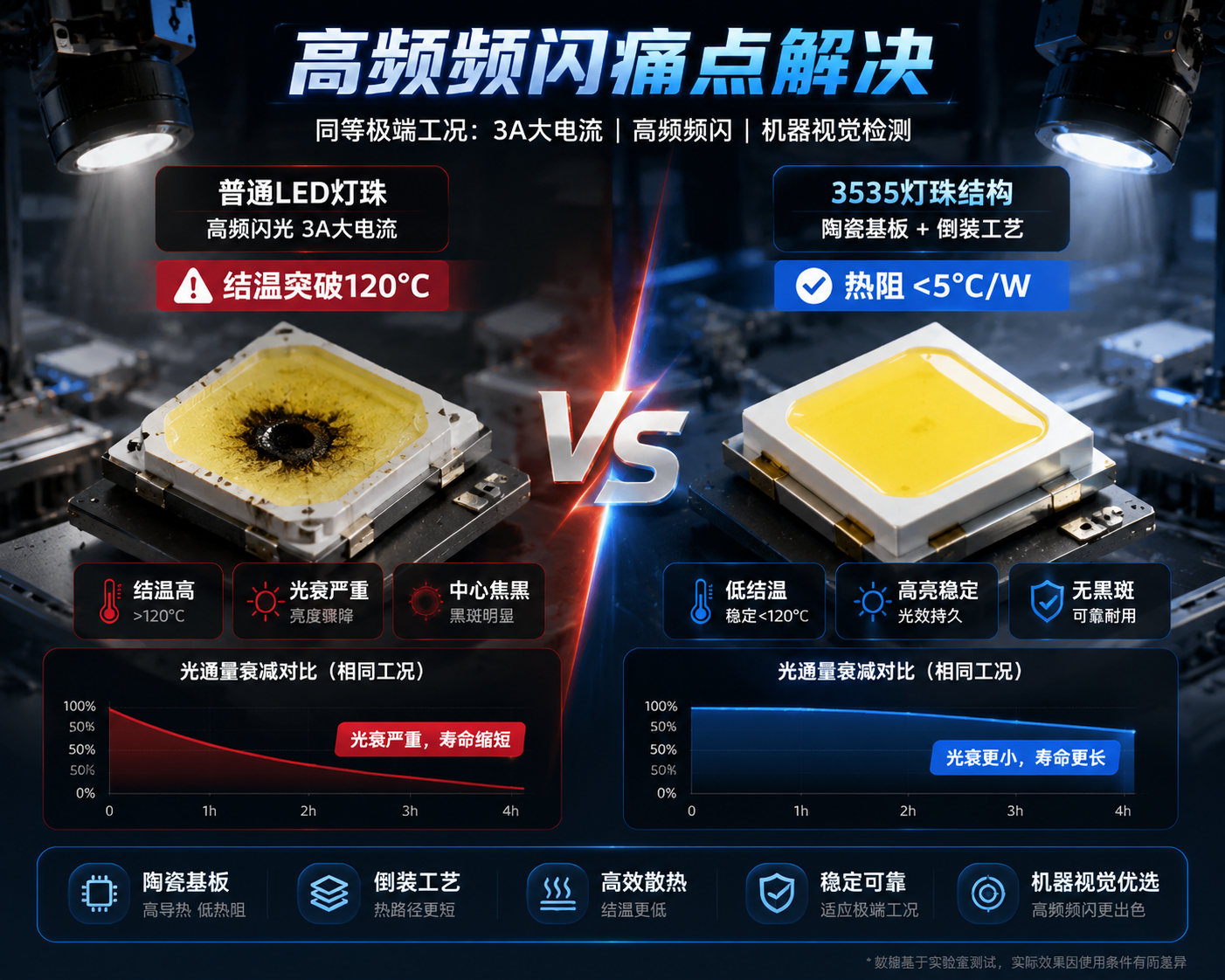

在机器视觉检测设备中，光源需要以3A以上大电流进行高频频闪。此时，若灯珠基板导热率不足，内部结温将在极短时间内突破120℃。
结温过高会导致荧光粉热淬灭与硅胶碳化，最终表现为光源中心出现不可逆的“黑斑”或直接死灯。
为了解决这一高频痛点，工程师必须在3535灯珠结构的选型上进行干预，直接采用高导热陶瓷基板与倒装共晶工艺，将热阻大幅降低至5℃/W以内，从而确保在极端工况下的光通量维持率。
二、 3535灯珠结构的核心组件深度拆解

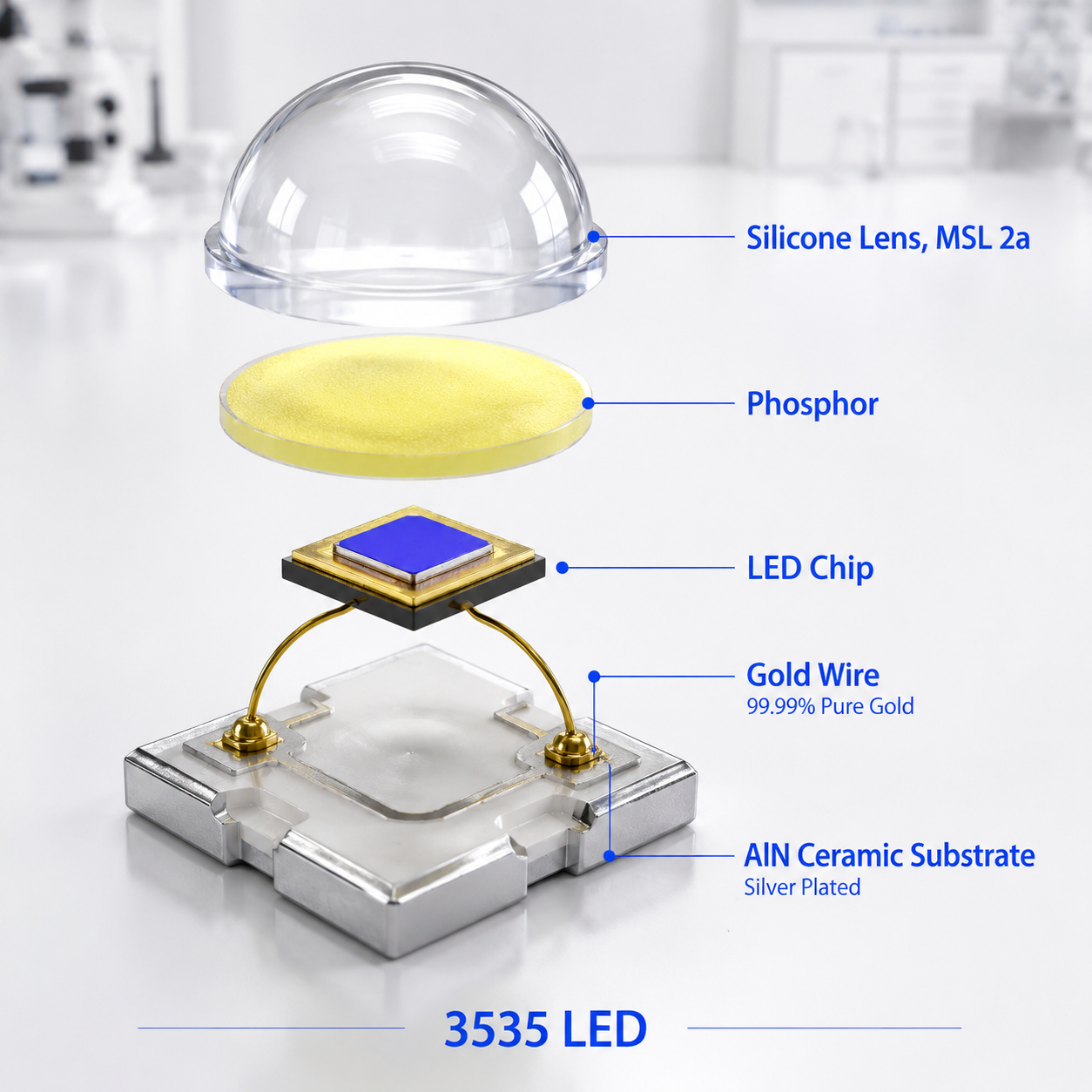

3535灯珠的物理尺寸定格在 3.5mm × 3.5mm，但在其微观体系内，集成了精密的光电与热传导模块。标准工业级结构主要包含以下五个核心部件：
1. 发光芯片（LED Chip）
作为光电转换的核心，芯片材质决定了初始光效。高端设备普遍采用氮化镓（GaN）或碳化硅（SiC）外延片。在350mA至1000mA的驱动电流下，这些半导体晶体能实现电能向光能的极限转化。
2. 封装支架（Substrate）
支架不仅是物理承载平台，更是第一级散热通道。高规格的3535灯珠结构会摒弃常规塑料，采用氧化铝（Al2O3）或氮化铝（AlN）陶瓷作为基底。其表面经过精密镀银处理（反射率>98%），以最大化提取芯片侧边发射的光子。
3. 键合线（Wire Bonding）
在正装架构中，99.99%高纯度金线负责连接芯片电极与支架。金线的线径直接决定了光源的抗浪涌冲击能力。若采用更前沿的倒装（Flip-Chip）无金线工艺，则可从根源上彻底消除断线死灯的物理风险。
4. 荧光粉涂覆层（Phosphor）
特定光谱的输出高度依赖荧光粉的激发。工业产品常采用高化学稳定性的YAG稀土荧光粉。配合高精度点胶工艺，可确保发光面上的色温（CCT）分布极致均匀，显色指数（CRI）稳定在90以上。
5. 硅胶透镜（Silicone Lens）
顶部的高透光率光学硅胶具备双重物理效能。它不仅能隔绝水氧（满足MSL 2a防潮等级），还能作为一次光学透镜，将出光角度精准收束至60°或120°，大幅提升中心光强。
三、 封装支架材质参数对比与选型指南

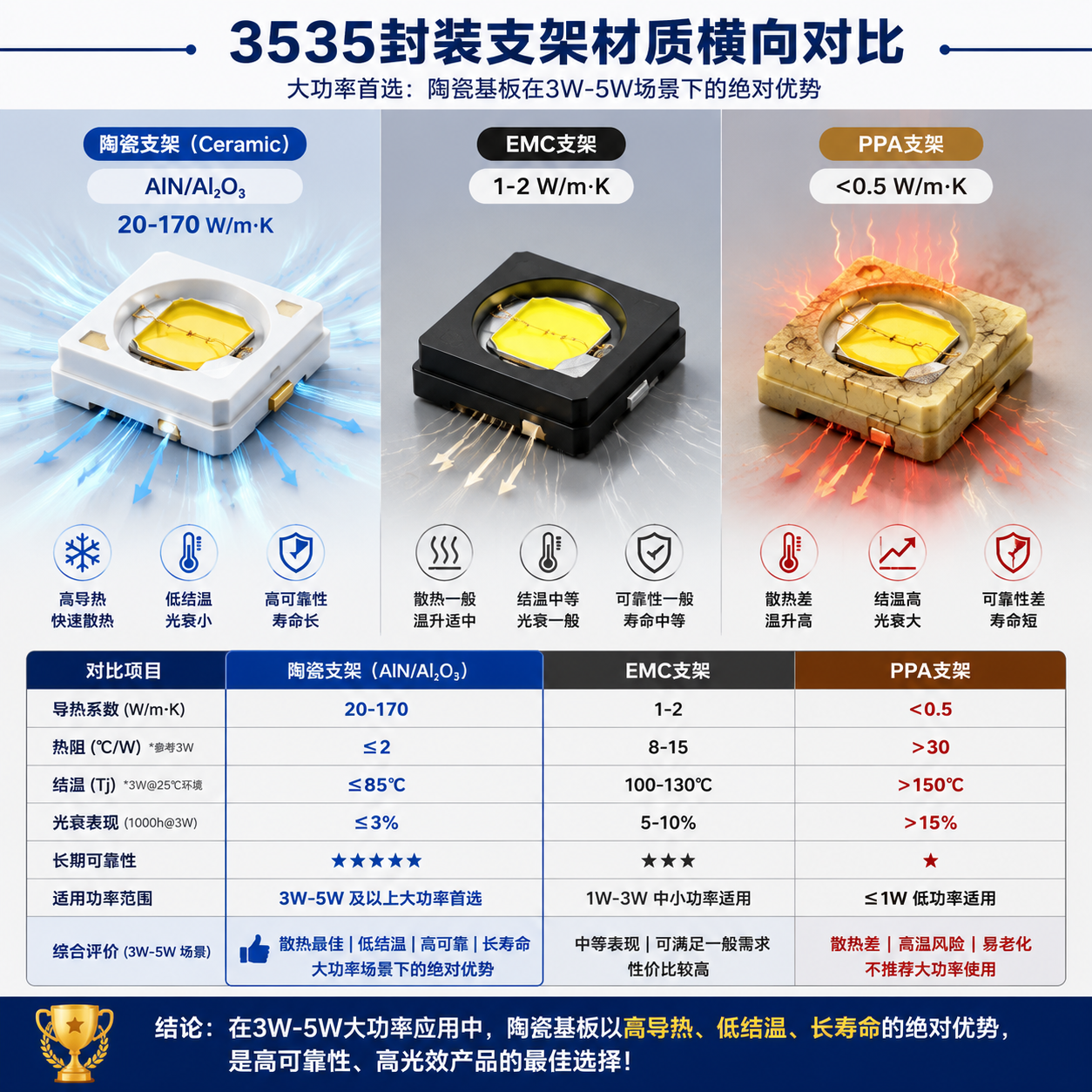

在评估3535灯珠结构时，基板材质的导热系数（W/m·K）是决定系统可靠性的第一指标。以下是主流材质的客观物理参数对比：
- 陶瓷支架（AlN/Al2O3）：导热系数高达 20-170 W/m·K。耐受温度>300℃，热膨胀系数匹配度极高。是3W-5W大功率植物照明、医疗内窥镜的绝对标准解。
- EMC支架（热固性环氧树脂）：导热系数约 1-2 W/m·K。具备高热稳定性与优异的抗UV特性，适合1W-2W的中功率商业照明，性价比极高。
- PPA/PCT支架（热塑性塑料）：导热系数 <0.5 W/m·K。长时间高温下极易发生黄化发脆，仅建议用于0.5W以下的低功率指示灯场景。
四、 热阻传导路径与散热优化策略
在UV固化或高功率汽车大灯应用中，光源通常处于极度密闭的空间内。如果热能无法在微秒级时间内导出，芯片将面临毁灭性的热击穿。
核心解法在于构建一条“极低热阻”的传导高速公路，确保热量从产生到散发的无缝交接。

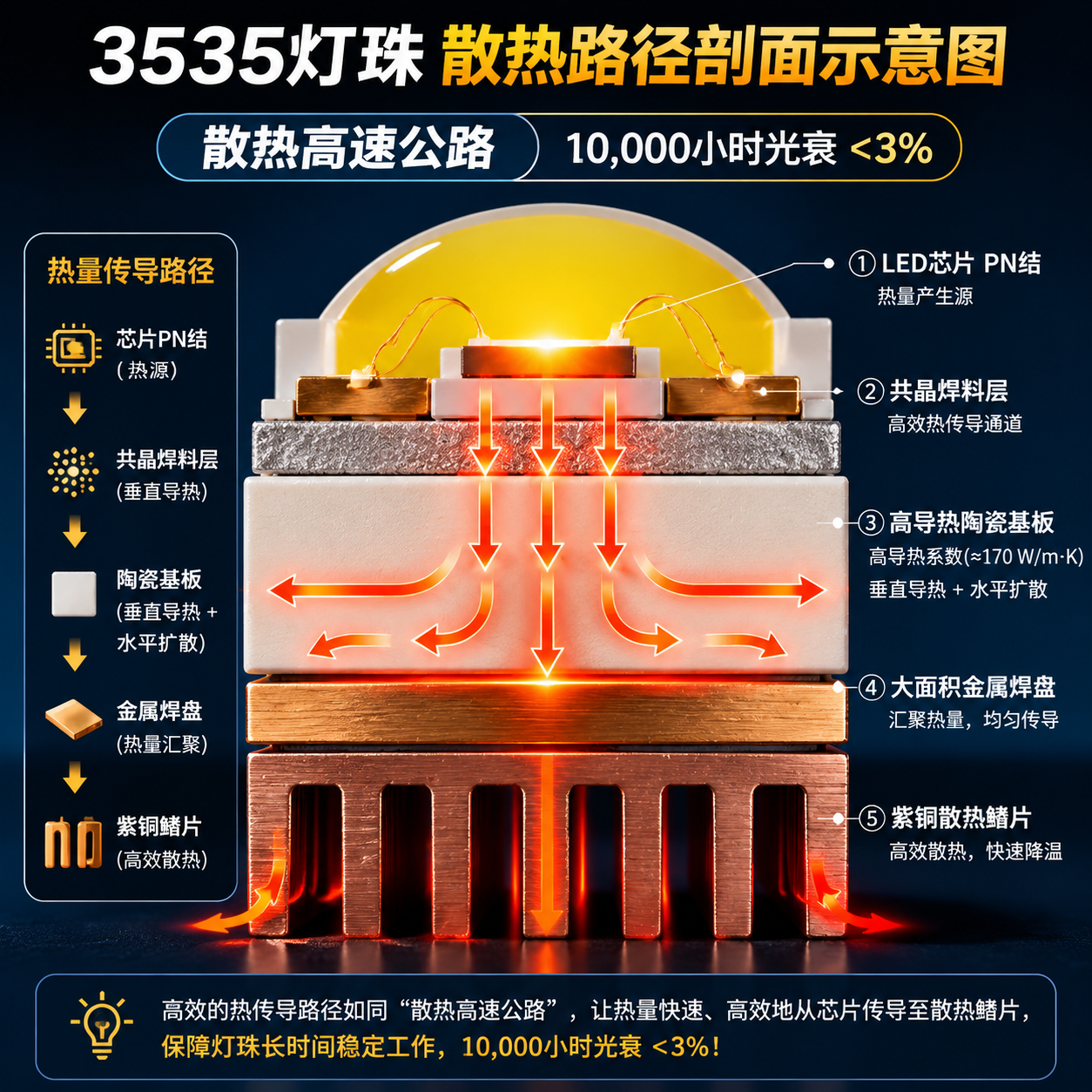

在顶级的3535灯珠结构设计中，标准的热传导路径如下：
- 热源起点：半导体芯片PN结产生高密度热能。
- 第一级传导：通过高导热银胶或共晶焊料，将热量垂直向下高速传递。
- 核心枢纽：热量涌入陶瓷基板，利用其绝缘且极高导热的物理特性快速横向扩散。
- 终端耗散：经由底部的大面积金属焊盘，无缝焊接至铝基板（MCPCB）或紫铜散热鳍片上。
这种结构设计能将整体系统热阻压制在极低水平。例如在恒彩电子的工业级破坏性测试中，采用氮化铝基板的定制方案，其光通量在连续点亮10,000小时后，衰减率依然严控在3%以内。
五、 行业高频技术问答 (FAQ)
1. 3535灯珠与5050灯珠在底层结构上有什么核心差异？
除了物理尺寸差异外，3535灯珠结构多采用单颗大功率芯片与陶瓷基板，主打单点高光强与极致垂直散热；而5050多采用多颗小功率芯片并联的EMC结构，侧重于大发光面与混光均匀性。
2. 为什么UV（紫外）LED必须采用特殊的3535封装结构？
深紫外线（UVC）具有极强的光子能量，会直接切断普通环氧树脂或硅胶的分子链，导致透镜快速碳化发黑。因此，UV专用灯珠必须重构封装体系，采用石英玻璃透镜结合全无机陶瓷基板，以确保长期的抗辐射与抗光衰稳定性。
