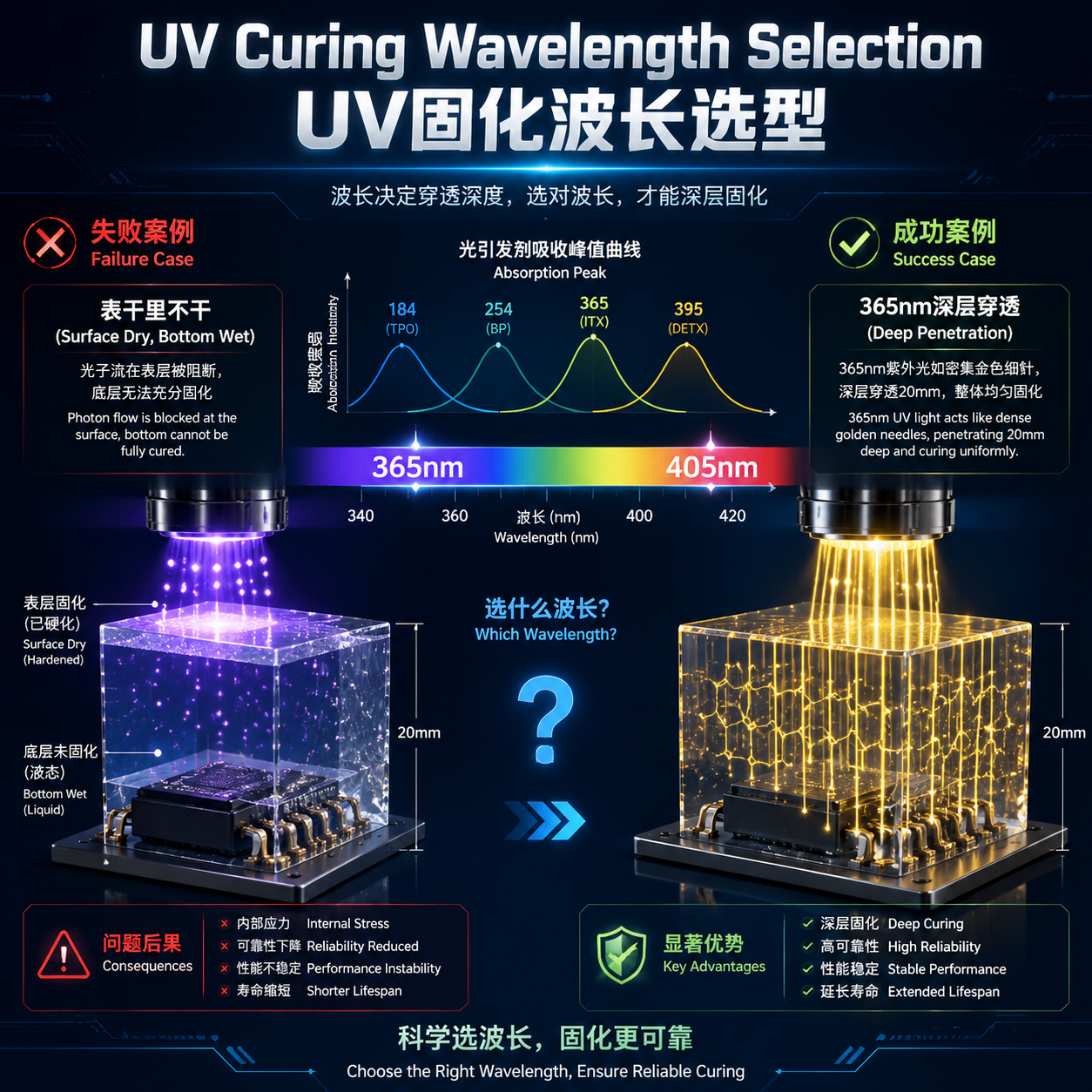

产线上的胶水表面已经结皮，底层却依然是液态？这种“表干里不干”的致命痛点，往往源于光子能量与材料的错配。UV 固化选什么陶瓷灯珠波长，直接决定了交联反应的深度与最终良率。核心结论只有一个：必须严格锚定光引发剂的吸收峰值，并结合胶层厚度进行靶向匹配。

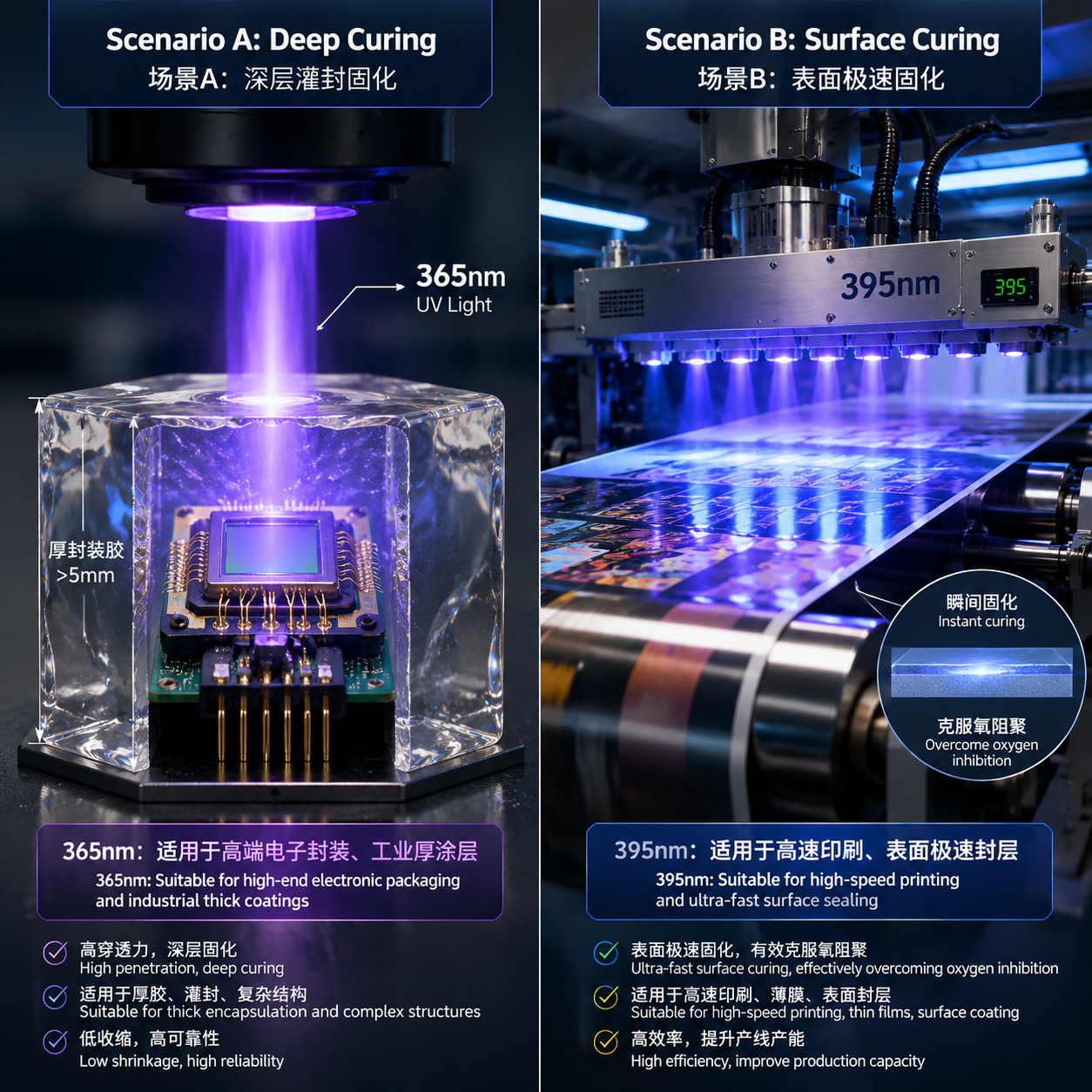

深度场景直击：不同工艺下的波长选型逻辑
场景一：深层灌封固化（深紫外穿透需求）
在精密传感器封装产线上，工程师常面临一个棘手危机：
传感器外层的 UV 胶看似已经完全硬化，但在后续的高低温冲击测试中，内部未固化的液态胶水发生膨胀，直接撑破外壳导致元器件报废。
针对这种厚胶层应用，365 nm 波长是唯一解。由于其波长较短，单光子能量极高，能够像细针一样直接穿透表层，直达几十毫米深的胶水底部。它能引发从里到外的彻底交联反应，是高端电子封装与工业厚涂层的绝对主力。
场景二：高速卷对卷印刷（表面极速抗氧阻聚）
在柔性薄膜的高速印刷机旁，操作员经常遇到另一种困境：
产线速度一开快，油墨表面就会发粘，不仅蹭脏了导辊，还导致收卷时发生严重的粘连。
这种现象被称为“氧阻聚”。此时，穿透力强但表干能力弱的 365 nm 反而会失效。必须切换至 395 nm 或 385 nm 波长。较长波长的光子在表层密集吸收，能在毫秒级时间内完成表面快速封层，彻底解决发粘问题，极大提升产线的运转效率。
核心波长参数与应用矩阵
为了更直观地进行工程选型，我们整理了目前主流陶瓷封装 LED 的波长特性矩阵。
- 365 nm（深层穿透型）：穿透力极强，适用工业厚胶水、光学镜头粘接；固化深度极佳，但表面容易受氧气干扰。
- 375-385 nm（均衡通用型）：能量与穿透力的完美平衡，适用常规油墨、PCB 涂覆；性价比极高，适配市面上 70% 的常规光引发剂。
- 395 nm（表面极速型）：表干能力卓越，适用高速印刷油墨、木器漆表面干燥；能有效克服表面氧阻聚，提升产线良率。
- 405 nm（特殊辅助型）：可见光边缘波段，适用 SLA 3D 打印树脂、齿科修复材料；光源稳定性极佳，常用于精细成型工艺。

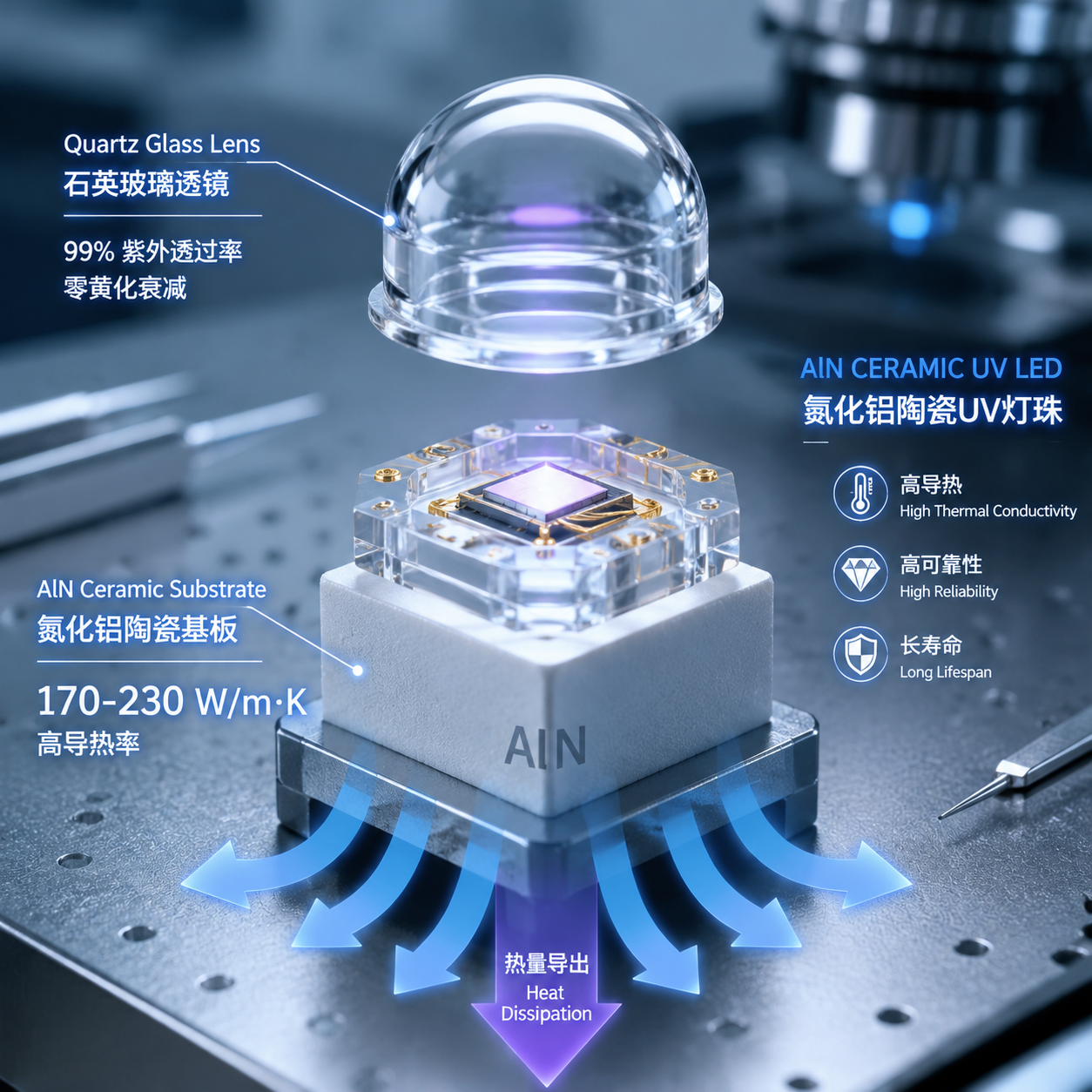

为什么高阶固化必选“氮化铝陶瓷”封装？
明确了波长后，光源的物理载体同样决定了固化系统的生死。工业级 UV LED 在高电流驱动下，结温会瞬间飙升，普通塑料或铝基板根本无法承受。
170 W/m·K 的极致热管理
优质的光源模块必须采用氮化铝（AlN）陶瓷基板。其导热率高达 170-230 W/m·K，是传统氧化铝陶瓷的 10 倍以上。这种极致的热传导能力，能将芯片产生的废热瞬间导出，确保光输出功率不会因高温而发生严重光衰。
石英玻璃透镜的抗老化优势
高强度紫外线会迅速使普通硅胶透镜黄化发脆。工业级陶瓷灯珠标配高纯度石英玻璃透镜，不仅对紫外线的透过率高达 99% 以上，且在数万小时的连续照射下依然保持零衰减。在精密光学封装领域，具备微米级固晶工艺的恒彩电子等专业制造商，正是依托这种全无机封装体系，保障了光源的超长寿命。
2026年 UV LED 固化技术前沿趋势
随着环保法规的收紧，传统高能耗、含剧毒的汞灯正在被加速清退。UV LED 市场正呈现出更加精细化的技术演进。

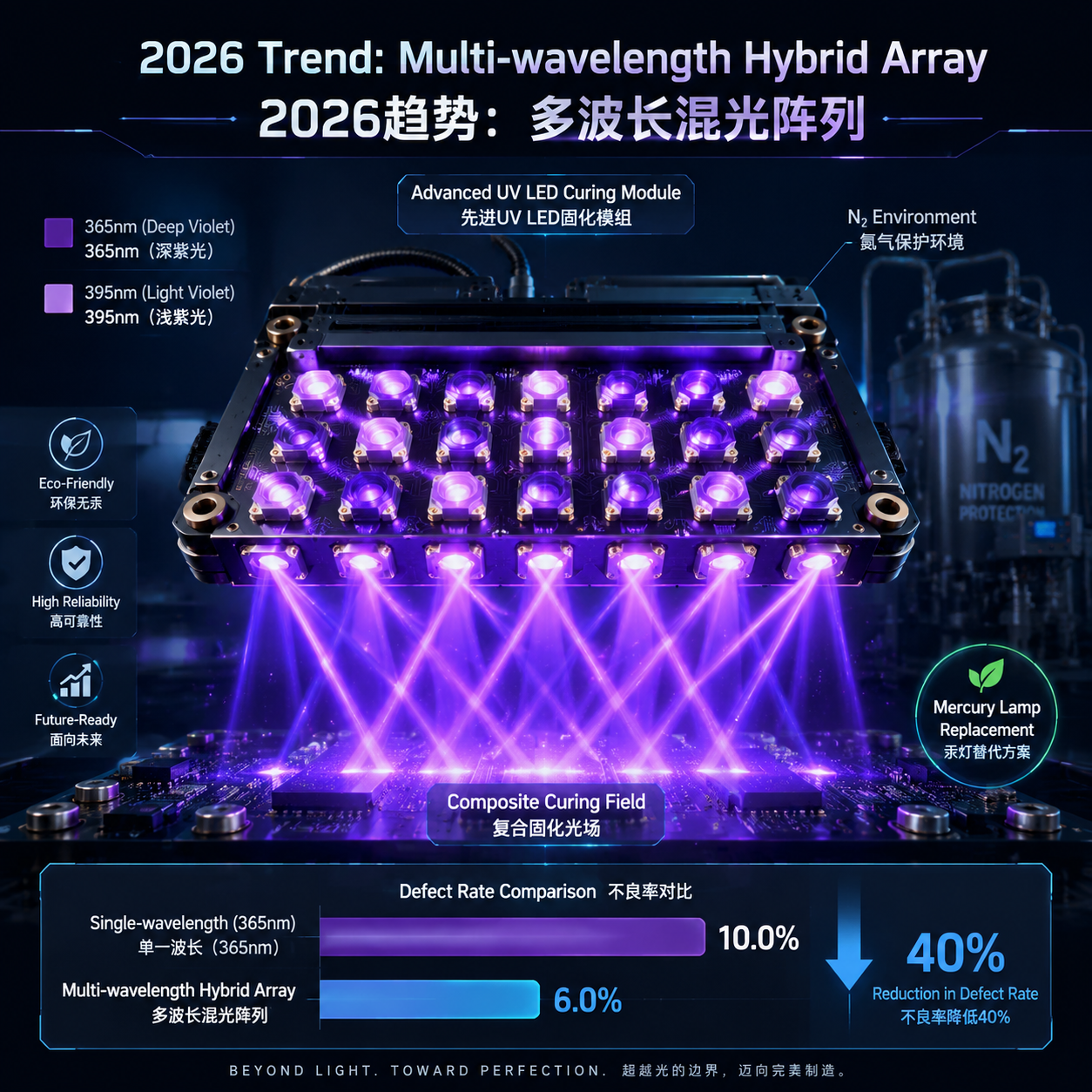

多波长混光阵列（定制化趋势）
单一波长往往难以兼顾“表干”与“深透”。目前最前沿的解决方案是定制化多波长组合（如 365nm + 395nm 混排）。先利用 395nm 快速封闭表面隔绝氧气，再利用 365nm 穿透底层完成整体交联。这种组合方案能让不良品率下降至少 40%。
工程师高频选型问答
Q1：波长越短穿透力越强，是否所有工艺全选 365nm 即可？
绝非如此。波长越短，表面受氧阻聚的影响就越严重。如果处理的是几十微米的薄膜油墨，使用 365nm 反而会导致表面发粘。厚胶选短波，薄涂选长波，这是最基础的物理法则。
Q2：如何精准确认材料所需的吸收峰值？
最严谨的路径是查阅胶水或油墨供应商提供的 TDS（技术数据表）。文件中会明确标注光引发剂的吸收光谱（如 385nm 处有最高吸收率）。直接锚定该数据采购对应波长的陶瓷灯珠即可。
Q3：陶瓷基板的光衰表现与传统基板相差多少？
在 10W/cm² 的高强度输出下，普通基板通常在 2000 小时后出现 30% 以上的光衰；而采用氮化铝陶瓷封装的高品质灯珠，其 L70 寿命（光衰至 70% 的时间）通常可达 20,000 小时以上，直接降低了产线的设备维护成本。
Q4：氧阻聚现象严重时，除了调整波长还有什么方案？
除了引入 395nm 进行混光外，高阶产线通常会增加氮气保护（Nitrogen Purging）装置。通过在固化舱内充入高纯度氮气，将氧气浓度降至 50ppm 以下，即使单用 365nm 也能实现完美的表面干燥。
