研发LED照明产品时，行业数据显示73.9%的不合格品直接栽在电磁兼容环节。面对灯珠性能emc测试的失败报告，很多工程师误以为是发光元件的缺陷而盲目更换光源。本文将从底层硬件逻辑出发，深度拆解国际合规标准，并提供从PCB布局到驱动匹配的系统级整改方案。
一、 辐射超标的真实场景与EMC核心逻辑

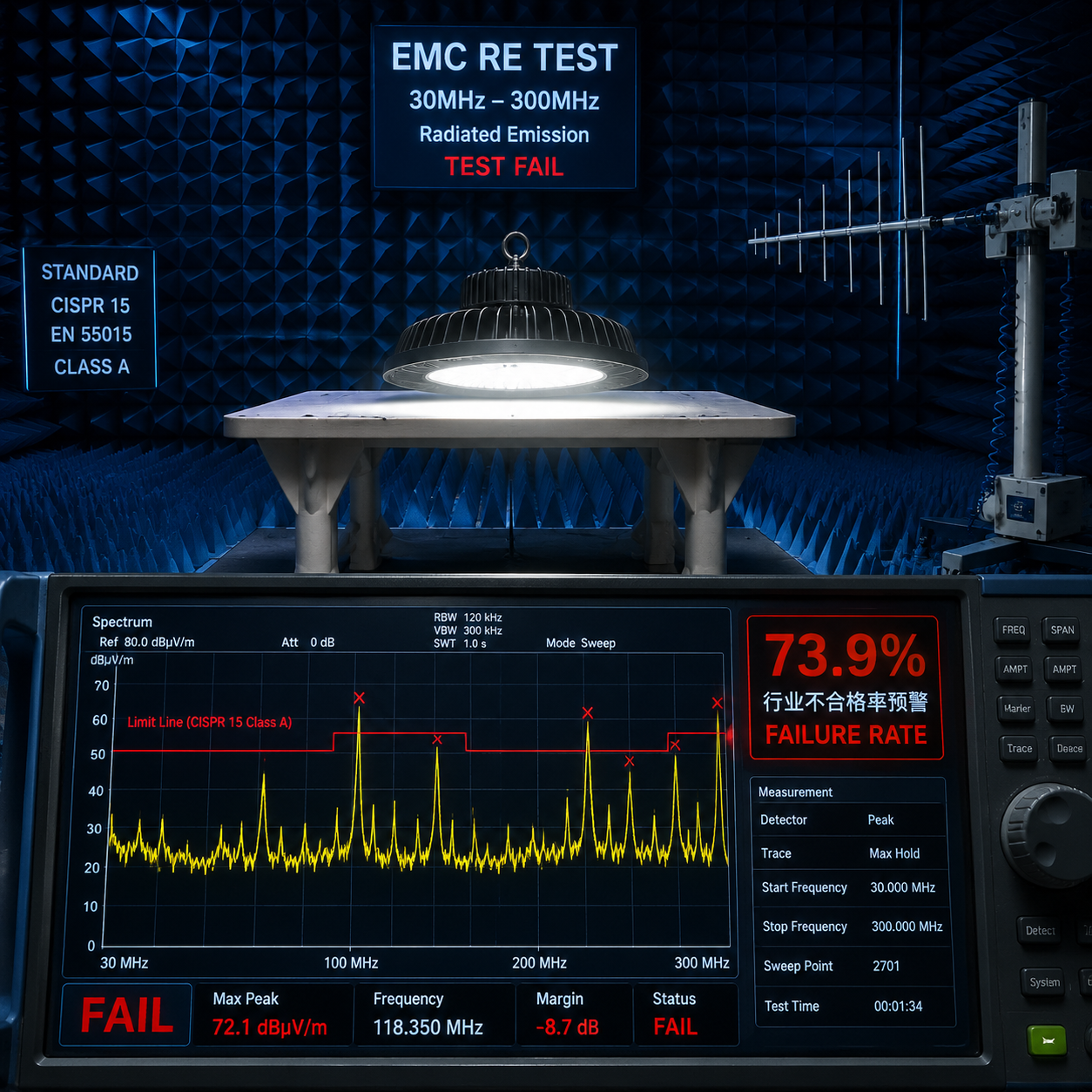

“产品在实验室进行辐射发射（RE）测试时，在30MHz-300MHz频段频繁出现峰值红线超标，反复更换高价光源依然无效，交付期迫在眉睫。”
这是多数硬件工程师面临的典型绝境。在这个高频场景下，痛点不在于灯具不亮，而是其产生的电磁波正在严重干扰周围设备（即EMI电磁干扰）。而真正的电磁兼容（EMC）不仅要求产品具备极低的对外干扰，还要求其具备强悍的抗扰度（EMS）。即使在电网电压骤变或遭受4kV雷击浪涌时，照明阵列依然能保持零频闪且电路不被击穿。
二、 2026全球照明产品核心测试标准参考
为了快速定位合规要求，以下是目前各大市场对照明设备实施的强制性测试参数。这些指标是硬件研发阶段必须对齐的基准线：
- 欧盟CE认证 (EN 55015 / EN 61547)：强制考核传导发射（9kHz-30MHz）与辐射发射（30MHz-300MHz），并要求通过静电放电（ESD）与电快速瞬变脉冲群（EFT）的抗扰度验证。
- 北美FCC认证 (Part 15 Class B)：极度关注空间辐射与电源线传导干扰，重点限制高频寄生振荡对公共无线电频段的侵占。
- 全球通用基础 (EN 61000-3-2)：严格限制谐波电流排放，要求总谐波失真（THD）必须控制在行业基准线以内。
三、 溯源分析：为何85%的测试失败与发光元件无关？
收到测试失败报告后，直接归咎于光源是行业内最常见的技术误判。灯珠性能emc测试失败的真正元凶，通常隐藏在电能转换环节。

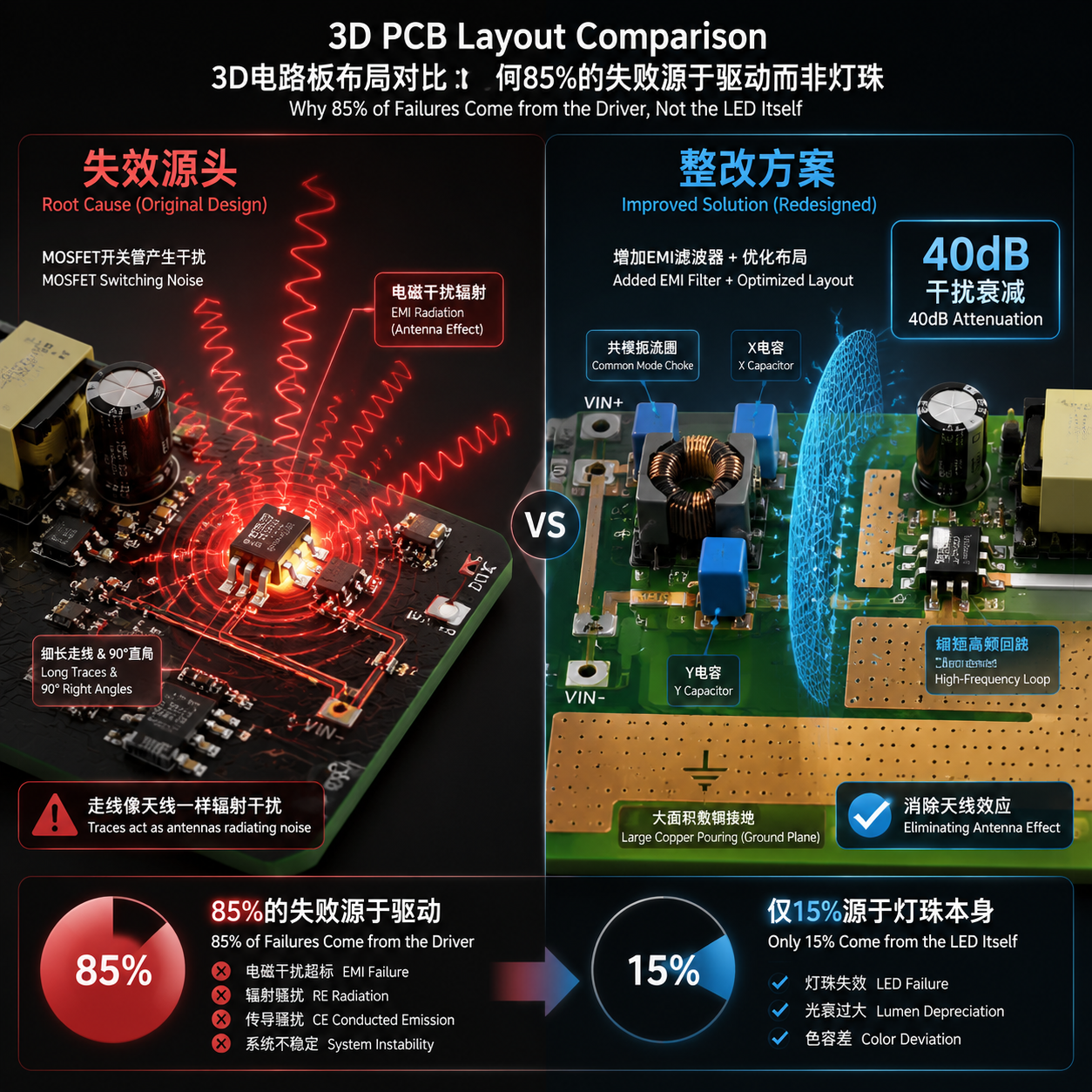

发光二极管作为被动型半导体件，依靠平稳的直流电工作，自身并不具备产生高频杂波的物理条件。权威实验室的失效分析表明，高达85%的辐射超标源于驱动电源模块。电源内部的开关管（MOSFET）在高频切换时，会产生极高瞬态的dv/dt与di/dt。
如果电路板（PCB）的物理走线设计存在缺陷，这些高频杂波就会将冗长的铜箔走线转化为高效的发射天线，将微弱的干扰信号放大并辐射至空间中。
四、 针对性的EMC整改与通关策略
面对高频干扰与静电击穿的威胁，必须从硬件底层切断干扰路径：
1. 加装EMI滤波器拦截共模干扰
在驱动电源的交流输入端，必须配置高规格的共模扼流圈与X/Y电容组合。这套滤波网络能将顺着电源线蔓延的高频电磁杂波衰减40dB以上，确保回流至电网的电流纯净度，这是解决传导发射超标最直接的硬件手段。
2. 优化PCB走线消除“天线效应”
信号回流路径每增加1厘米，空间辐射量可能呈指数级上升。
必须大幅缩短高频开关回路的物理长度。在双面板设计中，采用大面积敷铜接地策略，为高频信号提供极低阻抗的返回路径。严格避免走线出现90度直角，防止尖端放电与阻抗突变。
3. 驱动电源与光源阵列的阻抗匹配
确保恒流驱动输出的纹波系数低于5%。劣质电源不仅会导致严重的视觉频闪，其高频输出纹波还会对光源内部的金线造成持续的物理应力冲击。选用经过严格合规认证的电源模块，能直接消除超过半数的潜在电磁辐射源。
五、 工程师高频技术问答与合规指南
测试认证的平均周期与资金投入是多少？
常规的照明EMC标准测试费用通常在数千至万元人民币不等，具体取决于目标市场的强制项目数量。若产品底层硬件设计规范，一次性通过的测试周期约为1至3周。若需要反复整改，时间与实验室复测成本将大幅增加。
如果在传导发射（CE）测试中低频段超标该如何应对？
面对150kHz-500kHz频段的传导超标，盲目增加电容往往无效。正确的做法是调整电源输入端的差模滤波电感参数，或者优化开关电源的EMI滤波器π型网络。同时，检查变压器初次级之间的屏蔽层接地是否良好。
雷击浪涌（Surge）测试导致电路击穿的解决思路？
当遭遇2kV至4kV的模拟雷击时，前端必须具备完善的泄放通道。建议在电源输入端并联压敏电阻（MOV）与气体放电管（GDT），将瞬间的高压脉冲钳位在安全阈值内，防止后端脆弱的半导体芯片被物理烧毁。
如何通过供应链体系降低EMC测试风险？
底层硬件的稳定离不开严苛的制造工艺。将复杂的电路板设计与制造交由具备一站式PCBA加工能力的专业供应商是控制风险的核心策略。例如，依托恒彩电子这类拥有独立半导体实验室与多项核心专利的资深企业，从SMT高速贴片到出厂前的高温老化与模拟物理冲击测试，能够从源头阻断因制造缺陷导致的电磁兼容隐患，大幅提升产品的一次性通关率。
