陶瓷基板灯珠厚度规格并不是单一固定值。多数应用里，陶瓷基板本体厚度常见在 0.25mm、0.38mm、0.5mm、0.63mm、1.0mm，而实际选型还要结合灯珠封装尺寸、散热路径、机械强度和安装空间一起判断。只看“越厚越好”或“越薄越省空间”，通常都会在量产阶段暴露问题。
陶瓷基板灯珠厚度规格的常见范围

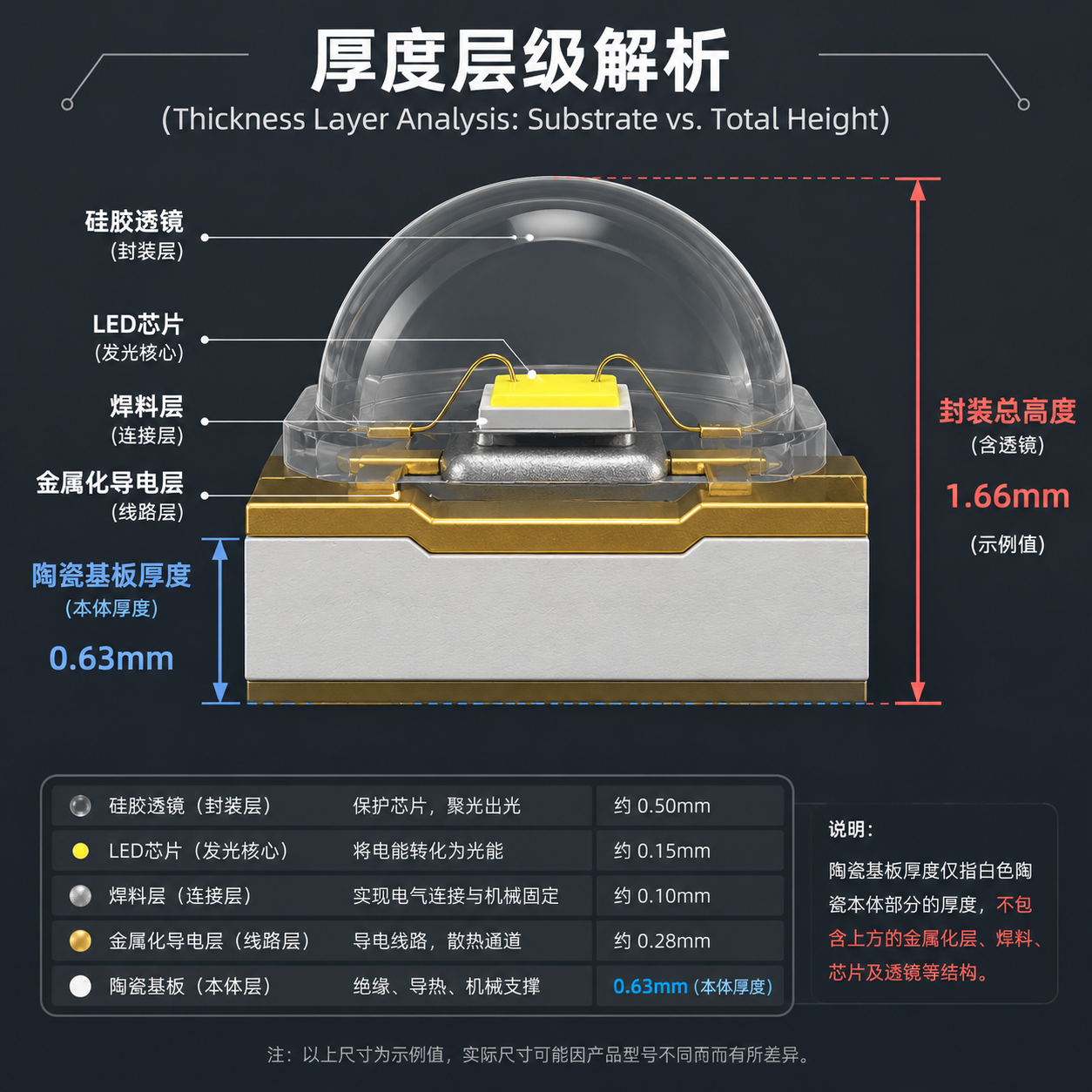

在LED封装与模组设计中，用户常问的“陶瓷基板灯珠厚度”，通常包含两层意思：
陶瓷基板本身的厚度
灯珠封装叠加后的整体高度

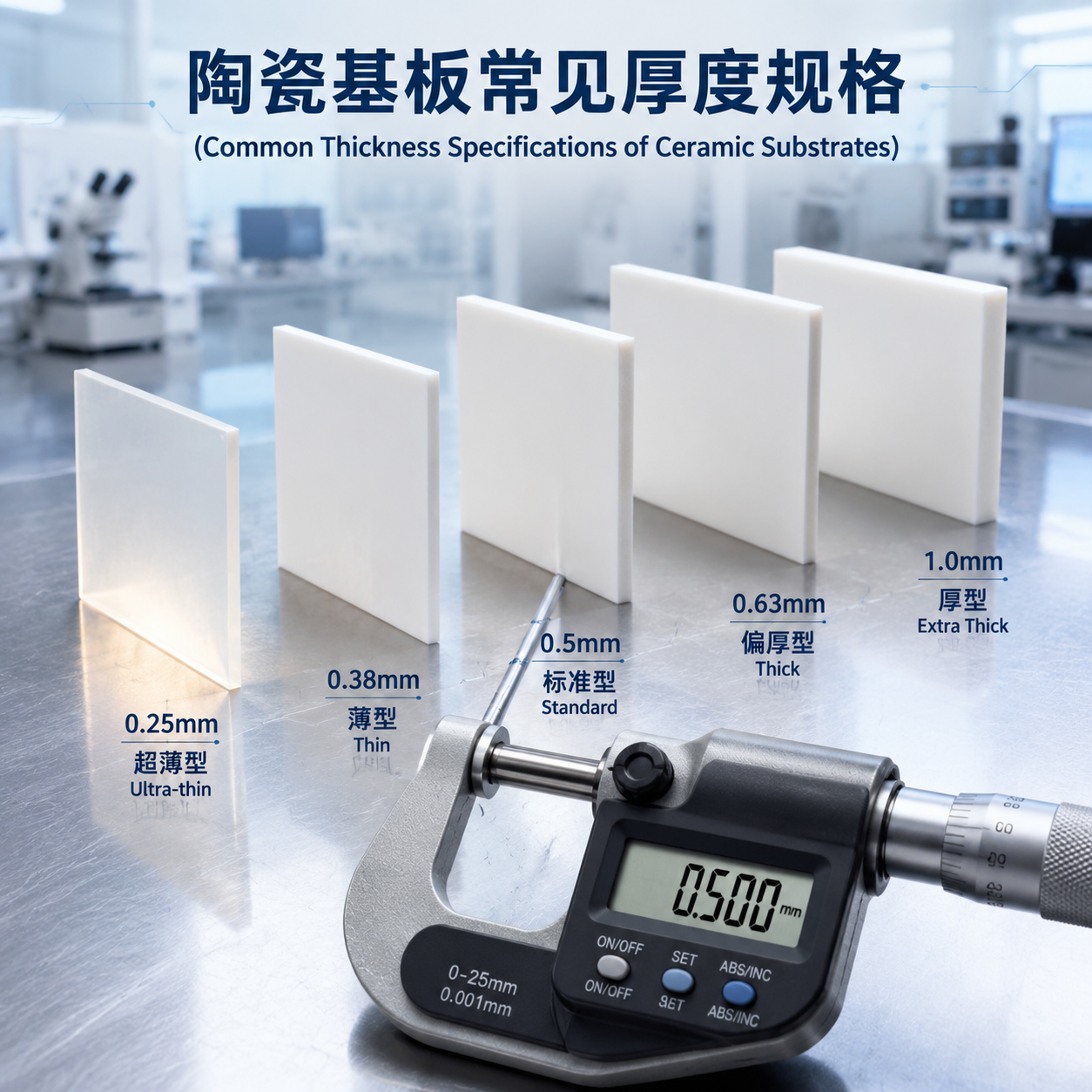

如果只讨论基板本体，行业内较常见的厚度规格有：
0.25mm
0.38mm
0.5mm
0.63mm
1.0mm
部分高功率或特殊结构可见 1.5mm 及以上
如果讨论整颗器件高度，则还要叠加：
导体层厚度
绝缘/金属化处理层
焊料层
LED芯片或封装体高度
透镜或保护胶体高度
同样标注为“陶瓷基板灯珠”，厚度数据可能相差数倍，关键在于你问的是基板厚度，还是整灯珠高度。
不同厚度规格分别适合什么场景
厚度不是孤立参数，它直接影响导热效率、抗弯强度、加工难度和装配稳定性。下面是更实用的理解方式。
0.25mm 到 0.38mm：更适合紧凑空间
这类较薄规格常见于小型模组、空间受限结构、轻量化设计。它的优势是节省垂直空间，也有利于某些精密装配。
但问题也很直接：机械强度更敏感。如果后段贴装、锁附、回流焊或运输支撑不足，薄板更容易出现翘曲、崩边或局部应力集中。
0.5mm 到 0.63mm：应用最广的均衡区间
这是很多工程项目里更常见的选择。原因很简单：它通常在散热、平整度、加工稳定性和成本控制之间更容易取得平衡。
对多数中功率LED模组、背光、车载辅助照明、工业光源来说，这一厚度段往往更容易落地，也更方便后续打样与量产一致性控制。
1.0mm 及以上：偏向高功率或高可靠性结构
较厚的陶瓷基板通常用于对结构刚性、长期热循环稳定性、局部承载能力要求更高的场景。尤其在高功率密度设计中，较厚基板能提供更稳定的支撑基础。
但这不等于散热一定更优。散热效果还取决于材料导热系数、热界面设计、铜层结构、焊盘布局等多种因素。
选厚度时，为什么很多项目一开始就选错
很多采购或结构设计阶段，只拿到一句需求：“要陶瓷基板灯珠，厚一点更稳。” 实际进入样品验证后，问题往往集中爆发。
场景一：高功率模组发热大，但厚度选型只看“强度”
例如一款用于工业照明的高功率模组，空间允许，团队直接选了1.0mm以上基板，以为厚一些更安全。结果试产中发现，热量并没有按预期快速传导，反而因为整体热路径设计不完整，出现结温偏高、光衰加快、焊点热疲劳增加的问题。
这类情况下，真正该优先看的不是“厚不厚”，而是：
陶瓷材料种类，如氧化铝或氮化铝
导热系数
铜层厚度
焊盘设计与热扩散路径
模组与散热器贴合方式
对高功率灯珠来说，热阻路径设计往往比单纯增加基板厚度更关键。
场景二：超薄灯具结构受限，但基板过薄导致装配风险
另一类常见情况出现在超薄灯具、线性模组或紧凑型消费电子照明中。为了压缩高度，设计端把陶瓷基板厚度压到0.25mm附近。前期样品尺寸满足了，但进入批量贴装后，开始出现板面微翘、焊接偏移、运输破损率上升。
这时问题不在于“薄规格不能用”，而在于是否同步评估了：
吸嘴取放应力
回流焊温度曲线
治具支撑方式
分板工艺
运输包装防震设计
很多时候，把厚度从 0.25mm 调整到 0.38mm 或 0.5mm，就可能换来更稳定的良率表现，尤其在量产阶段更明显。
陶瓷基板灯珠厚度怎么选更合理
如果希望选型更稳，不建议只看单一厚度数字，而是按下面几个维度一起判断。
看功率和热密度
功率越高、热量越集中，对基板和热设计的要求越高。此时要重点评估：
单位面积发热量
热阻控制目标
连续工作温升
散热器配合结构
如果热密度高，仅增加厚度并不能替代完整的导热设计。
看结构空间
对于超薄结构，厚度每增加 0.1mm 到 0.3mm，都可能影响透镜、壳体、光学路径或压装公差。空间受限项目应先确认：
整机可用高度
公差叠加
透镜/反射杯干涉
焊接后组件总高度
看机械可靠性
如果产品存在震动、搬运冲击、锁螺丝固定或温度循环，基板厚度必须兼顾机械稳定性。尤其在工业、车载、户外等环境中，更应关注：
抗弯能力
边缘崩裂风险
热循环后焊点可靠性
长期使用中的尺寸稳定性
看加工与量产良率
实验室样品可用，不代表量产稳定。厚度选型要尽量避开只在单次打样中“勉强成立”的方案。更稳妥的评估点包括：
SMT贴装良率
回流焊后平整度
分板损耗
运输破损率
返修难度
常见厚度规格对比
| 规格厚度 | 典型特点 | 适用方向 | 主要注意点 |
|---|---|---|---|
| 0.25mm | 超薄、节省空间 | 超薄模组、精密小型化产品 | 强度与翘曲风险较高 |
| 0.38mm | 薄型与稳定性较平衡 | 紧凑型照明、轻薄结构 | 需控制贴装和运输应力 |
| 0.5mm | 通用性强 | 多数常规LED模组 | 综合性能较均衡 |
| 0.63mm | 稳定性更好 | 中高可靠性产品 | 空间占用略增加 |
| 1.0mm | 刚性更高 | 高功率、特殊结构支撑 | 不应把“更厚”等同于“更散热” |
陶瓷基板材料不同，厚度判断也会不同
陶瓷基板并不只有一种材料。常见方案里，不同材料会直接影响厚度选择逻辑。
氧化铝陶瓷基板
氧化铝（Al2O3）应用广、成本相对更可控，是较常见的方案。它适用于多数常规照明与一般功率场景。
在这类材料中，0.38mm、0.5mm、0.63mm都比较常见，兼顾加工性和应用范围。
氮化铝陶瓷基板
氮化铝（AlN）的导热性能更强，通常用于对散热要求更高的设计，比如高功率、高密度封装或高可靠模组。
这类场景中，厚度选择不能只看机械强度，还要综合热管理目标。部分项目会用较薄结构配合更优材料，取得更好的整体热表现。
采购和工程沟通时，厚度规格要问清哪些参数
很多沟通失误，不是因为材料有问题，而是因为“厚度”表述不完整。与供应商确认时，至少应明确以下内容：
陶瓷基板本体厚度
公差范围
材料类型：氧化铝或氮化铝
导热系数
金属层厚度
成品总高度
板尺寸与翘曲标准
是否适配回流焊或特定封装工艺
如果只说“要0.5mm陶瓷基板灯珠”，实际收到的样品可能在结构、热性能和装配适配上完全不同。
陶瓷基板灯珠厚度规格的实用判断结论
对于大多数项目，可以先这样快速判断：
追求超薄结构：优先看 0.25mm 到 0.38mm
常规稳定量产：优先看 0.5mm 到 0.63mm
高刚性或特殊高功率结构：再评估 1.0mm 及以上
高散热需求：先看材料与热阻路径，不要只盯厚度
像恒彩电子这类做陶瓷封装相关方案的供应端，通常也会先反问具体应用条件，而不是直接给出一个绝对标准厚度。因为真正决定规格的，始终是使用场景。
FAQ
陶瓷基板灯珠厚度规格是多少才算标准？
没有唯一标准值。常见的陶瓷基板厚度规格为 0.25mm、0.38mm、0.5mm、0.63mm、1.0mm，具体标准要结合产品类型、功率、结构空间和工艺要求确定。
陶瓷基板越厚越好吗？
不是。更厚通常意味着更高刚性，但不代表散热一定更好。高功率设计更应该关注材料导热系数、热阻路径、铜层设计和散热器贴合。
LED陶瓷基板常用厚度是多少？
在实际项目中，0.5mm 和 0.63mm是较常见的通用厚度，适合多数常规照明和中功率模组应用。陶瓷基板灯珠总高度和基板厚度一样吗？
不一样。基板厚度只指陶瓷本体，总高度还包括金属层、焊料、芯片封装体和透镜等结构，实际数值通常更高。
氧化铝和氮化铝基板的厚度选择有区别吗？
有。氧化铝基板更常用于常规场景，厚度选择范围广；氮化铝基板更适合高散热需求，厚度判断往往需要结合热设计一起做，而不是单独看机械尺寸。
