LED颗粒生产过程中的AVI工序是什么意思？

做LED颗粒时，最怕的不是“大故障”，而是肉眼不易稳定发现的小缺陷：偏位、污染、断线、胶裂。这就是很多人反复追问led颗粒生产过程中的avi工序是什么意思的原因。简单说，AVI就是自动视觉检测，用于在量产中快速筛出外观和封装异常，减少漏检并稳定出货品质。

AVI工序是什么意思？先说结论

AVI（Automated Visual Inspection）= 自动视觉检测。

在LED颗粒或LED灯珠生产里，它通常是通过工业相机、镜头、光源和图像软件，自动检查产品的外观、位置、方向、轮廓和封装状态，找出不良品或可疑品。

AVI看的是“看得见的异常”，不是亮度、电压、波长这类电光参数。

如果只想要一句最直接的答案，那么可以这样理解：

• AVI的核心任务：自动检查外观缺陷

• AVI的主要价值：减少人工漏检、提升一致性、降低出货风险

• AVI的典型对象：LED颗粒、SMD灯珠、封装后的半成品或成品

AVI在LED生产里到底检什么？

LED产品尺寸小、节拍快，很多问题不是“看不见”，而是人工长时间连续看，标准很难始终一致。这也是led生产中的avi检测存在的现实意义。

常见检测项目

AVI在LED封装现场，常见会检查以下内容：

• 颗粒偏位

• 缺芯或破损

• 金线异常，如断线、偏移、搭线

• 胶体气泡

• 胶体裂纹

• 黑点、杂质、污染

• 支架脏污或残胶

•


• 支架变形、氧化

• 焊点异常

• 极性错误

• 表面刮伤、破损

• 封装偏斜

这些问题为什么必须尽早拦住？

很多缺陷刚出现时，看起来只是外观问题，但后续往往会放大成更高成本的问题。

比如：

• 轻微偏位，客户端高速贴片时可能出现吸取不稳

• 极性错误，上板后会直接造成装反或失效

• 支架污染，会影响焊接质量和长期可靠性

• 胶裂或焊线异常，可能在热冲击或长期使用中演变成失效

外观异常，往往是制程波动最早暴露出来的信号。

一个真实场景：为什么人工目检不够？

想象一个常见场景：一条SMD灯珠产线连续跑单，单班产量以万颗到十万颗级计算。检验员需要在高节拍下重复判断偏位、黑点、胶体边缘、焊线状态。

前半小时，判断可能很稳定；但当节拍持续、缺陷尺寸接近临界值时，人工就容易出现两类问题：

• 漏检：小缺陷没拦住，流到后段或客户端

• 误判：把可用良品判成不良，增加损耗和复检成本

这时，AVI的价值就非常清楚了。设备会按预设阈值持续工作，对同一类缺陷采用统一标准判断，不会因为疲劳而明显波动。

更适合AVI处理的任务

以下任务尤其适合交给AVI：

• 高重复

• 高节拍

• 标准明确

• 尺寸偏差可量化

• 轮廓与位置可比对

而人工更适合处理：

• 边界样品复判

• 新型异常识别

• 特殊反光或复杂结构争议点

• 经验性综合判断

所以在成熟产线里，常见做法不是“机器替代所有人”，而是：

AVI初筛 + 人工复判

这通常比纯人工更稳，也比完全放弃复判更安全。

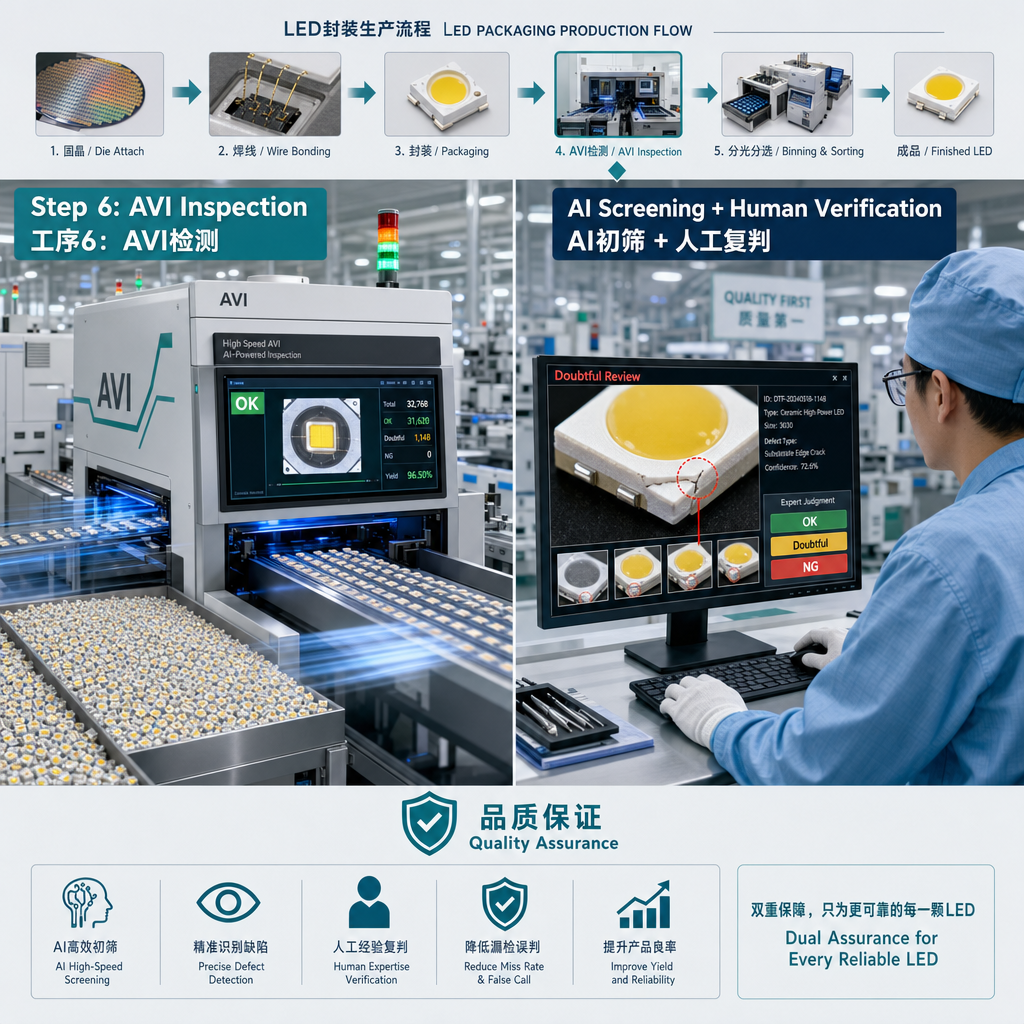

AVI工序在LED颗粒生产流程中的位置

要真正理解led颗粒生产过程中的avi工序是什么意思，不能只看缩写，还要看它在流程里的位置。

一条简化的LED颗粒生产流程

1. 来料检验

2. 固晶

3. 焊线

4. 点胶或封装

5. 烘烤固化

6. AVI检测

7. 分光分色

8. 电性测试

9. 编带包装

10. 出货检验

不同工厂顺序可能略有差异，但整体逻辑大致相同。

为什么AVI通常在封装后出现？

因为到了这个阶段，很多关键外观特征才完整显现出来，例如：

• 芯片位置

• 焊线状态

• 胶体形态

• 支架表面情况

• 极性方向

• 整体轮廓完整性

也就是说，AVI最适合出现在“该看见的结构都已经形成”之后。

AVI只做一次吗？

不一定。

在一些要求较高的订单中，AVI可能会出现在多个节点，例如：

• 关键工艺后做一次

• 编带或包装前再做一次

• 对高可靠性产品增加复检点

这与产品难度、客户要求、现场良率控制目标有关。

AVI和AOI有什么区别？

这是最容易混淆的问题之一。

先看定义差异

更实用的理解方式

在很多LED封装现场，二者都可能使用相机、光源和图像算法，所以并不是“设备完全不同”，而是使用语境不同。

通常可这样区分：

• 如果重点在外观、偏位、污染、裂纹、极性，更接近AVI

• 如果重点在制程中的焊点、印刷、工艺状态识别，更接近AOI

实际工厂里，AVI和AOI的叫法有时会混用，最终应以现场工序定义为准。

AVI会检测亮度、电压、波长吗？

不会直接替代。

这是理解AVI时最常见的误区。

AVI负责什么，不负责什么？

AVI主要负责：

• 外观缺陷

• 结构完整性

• 位置与方向

• 封装形态异常

AVI通常不负责：

• 亮度 / 光通量

• 波长 / 色坐标

• 色温分档

• 正向电压

• 漏电流

• 功率参数

这些参数分别由谁检测？

一句话就能分清：

AVI负责“看得见的缺陷”，光电测试负责“测得出的性能”。

第二个真实场景：为什么客户上线后更在意AVI

再看一个更贴近采购和工程的场景。

某批LED灯珠来料，抽测亮度、电压都正常，但SMT上线后却出现了抛料增多、个别贴装偏斜、局部焊接不稳。回头复盘时，问题往往不一定出在光电参数，而可能是这些更基础的点：

• 支架边缘有轻微污染

• 个别产品外形轮廓偏差偏大

• 封装体轻微偏斜

• 极性识别不够清晰

• 少量颗粒位置偏移

这些问题单颗看似不严重，但只要进入高速贴片、批量焊接、连续上线的实际工况，风险就会被放大。

这也是为什么很多客户在评估供应商时，不只是看参数表，还会看对led封装检测工序是否足够重视。

为什么高品质LED封装更依赖AVI？

AVI不是“加分项”，在很多场景下，它更像是稳定量产的基础能力。

1. 降低人工漏检风险

人工目检最大的限制不是经验，而是持续一致性。长时间重复判断后，微小缺陷的识别稳定性通常会下降。

而AVI能在长时间量产中维持较一致的判定标准。

2. 提升批次一致性

客户通常更在意的是：这批合格，下批还能不能一样。

在这一点上，AVI的价值很直接：

• 对位置偏差设定统一阈值

• 对轮廓尺寸按固定规则判断

• 对污染面积、缺陷边界执行一致标准

这能让不同批次的外观判定更稳定。

3. 更早发现制程波动

如果某时间段突然出现：

• 偏芯增多

• 焊线异常集中

• 胶体边缘不规则比例上升

• 支架污染异常增多

那AVI不仅是在“挑坏品”，更是在提示前段工艺可能波动。这样工程人员能更快回溯：

• 固晶精度

• 焊线张力

• 点胶参数

• 洁净控制

• 设备状态

4. 降低返工和客诉成本

行业里普遍遵循一个逻辑：问题越晚发现，处理成本越高。

• 在AVI拦住，成本通常只是复判或重工

• 到后段测试发现，已经增加制程成本

• 到客户端才暴露，就会变成返工、退货或客诉

不同LED产品，AVI关注点为什么不同？

不同封装结构，风险点并不一样，所以led avi工序不能只用一套规则跑所有产品。

SMD 2835 / 3528

这类产品通常更强调：

• 偏位

• 污染

• 外形尺寸一致性

• 胶体外观均匀性

因为出货量大、节拍快，任何小比例异常都会在客户端被放大。

3030 / 5050

这类产品结构相对更复杂，常更关注：

• 焊点状态

• 胶体完整性

• 极性识别

• 多区域尺寸一致性

尤其是5050等多芯片或多功能结构，对外观细节更敏感。

陶瓷大功率LED

这一类通常更重视：

• 基板裂纹

• 焊线状态

• 封装完整性

• 边角破损

• 耐热相关外观缺陷

因为这类产品对散热与长期可靠性要求更高，细微裂纹都可能成为后续风险源。

AVI能完全替代人工目检吗？

不能完全替代，但能显著减少人工负担。

这是比较符合实际产线情况的答案。

机器擅长什么？

• 高速连续检测

• 统一阈值判断

• 位置与轮廓比对

• 数据留存与异常追溯

人工擅长什么？

• 边界样品复判

• 复杂反光干扰判断

• 新型异常识别

• 多因素综合经验判断

因此，在很多成熟工厂里，更可靠的模式是：

• AVI做大批量初筛

• 人工做可疑品复判

• 再结合电测、分光、出货检验形成闭环

这种方式通常能在效率与准确性之间取得更好的平衡。

如何判断一家LED厂家是否真正重视AVI？

对采购、质量和工程人员来说，理解术语只是第一步，真正重要的是看供应商有没有把这件事做扎实。

可以重点看这几个方面

• 是否有自动视觉检测设备投入量产，而不是只做展示

• 是否在关键工序后设置检测点

• 是否针对不同产品类型设置不同检测程序

• 是否有异常复判机制

• 是否能保留图像记录和批次追溯

• 是否具备实验室或失效分析能力

• 是否能把检测结果反向用于制程改善

如果一家工厂只强调“有设备”，却说不清判定标准、复判流程、数据追溯和异常闭环，那它对AVI的应用通常还不算成熟。

在这一点上，像恒彩电子这类长期做LED封装的企业，通常会更关注不同封装结构下的检测差异，而不是把所有产品套用同一套视觉规则。

FAQ

LED颗粒生产过程中的AVI工序是什么意思？

AVI就是自动视觉检测。 在LED颗粒生产中，它主要用来自动检查外观、位置、方向和封装状态，提前筛出不良品。

AVI主要检测哪些LED不良？

常见包括：

• 偏位

• 缺芯

• 金线异常

• 胶体气泡

• 胶裂

• 黑点杂质

• 支架污染

• 极性错误

• 封装偏斜

• 外观破损

AVI和AOI一样吗？

不完全一样。 一般来说，AVI更偏视觉外观检测，AOI更偏制程中的光学检测。但在实际工厂中，两者叫法有时会混用，要结合现场定义判断。

AVI会检测LED亮度吗？

通常不会。亮度、光通量、波长、色温、电压等参数，一般由分光分色设备、光谱系统或电性测试设备完成。AVI主要看外观和结构。

AVI能完全替代人工目检吗？

不能完全替代。 更常见、也更稳妥的做法是AVI初筛 + 人工复判，这样能兼顾效率与准确性。

为什么LED出货前还要做AVI？

因为很多问题在单颗上看似轻微，但到客户高速贴片、焊接和批量上线时会被放大。出货前做AVI，可以提前拦截偏位、污染、破损、极性错误等问题，降低客户端异常和售后风险。

AVI检测异常后，一般怎么处理？

常见流程是：

1. 系统标记可疑品或不良品

2. 人工复判边界样品

3. 按缺陷类型做分拣、重工或报废

4. 回溯前段工艺参数

5. 必要时调整固晶、焊线、点胶或洁净控制

LED封装里，哪些产品更依赖AVI？

通常以下产品更依赖稳定的视觉检测：

• 高密度SMD产品

• 多芯片RGB/RGBW

• 陶瓷大功率LED

• 高一致性照明用LED

• 对可靠性要求高的红外、车载、医疗相关产品

一句话看懂AVI工序

LED颗粒生产过程中的AVI工序，本质上就是用机器自动“看”产品，把偏位、污染、裂纹、断线、封装异常等外观问题尽早拦在产线内，从而提升一致性、降低漏检，并让后续贴装与出货更稳定。
