本文系统梳理彩光模块标识的识别方法，通过拉环颜色与标签参数对比，帮助网络工程师快速区分CWDM与普通模块，解决机房选型与混接故障。
彩光模块快速识别参考
在机房维护与光纤网络部署中，快速准确地识别光模块类型对保障链路畅通至关重要。以下为彩光模块与普通灰光模块的核心特征对比：
| 识别特征 | 彩光模块 (CWDM/DWDM) | 普通灰光/白光/标准模块 |
|---|---|---|
| 拉环颜色 | 多样化色彩（如紫色、红色、蓝色、绿色等，对应特定波长） | 相对固定（黑色通常代表多模，蓝色或黄色代表单模） |
| 标签字样 | 明确标有精确工作波长（如 1470nm）或 CWDM/DWDM 字样 | 仅标有通用传输协议或标称波长（如 850nm、1310nm、1550nm） |
| 光纤占用 | 极高（利用波分复用技术，单芯光纤可传输多路信号） | 标准（单路信号独占单芯或双芯光纤） |
| 典型应用 | 5G前传网络、城域网汇聚、长距离骨干网、数据中心互联 | 局域网、企业内部办公网、短距离设备直连 |
什么是彩光模块？
波分复用技术的物理基础
在光通信系统中，普通光模块（通常称为灰光模块或白光模块）发射的光信号波长范围较宽，无法在单根光纤中同时传输多路独立信号。而彩光模块（Colored Module）发射的是具有极窄谱宽、波长高度精确的单色光。这使得不同波长的光信号可以在同一根光纤中互不干扰地并行传输，即波分复用技术（WDM）。
核心原材料与技术保障
彩光模块实现波长高精度的关键在于其内部的核心光电器件。模块采用高稳定性的分布式反馈（DFB）激光器芯片或分布式布拉格反射（DBR）激光器芯片，以确保发射光波长的长期稳定。此外，模块内部集成了高精密的光学滤波器，用于精确分离和过滤特定波长的光信号，避免通道间串扰。
彩光模块与普通灰光模块的核心区别
光谱宽度与传输特性
普通灰光模块的光谱宽度较宽（例如 1310nm 模块的实际光谱范围可能覆盖 1260nm 至 1360nm），其信号在光纤中传输时色散效应较明显，适用于中短距离传输。彩光模块的光谱宽度通常小于 1nm，甚至达到皮米级（pm），色散容限更高，更适合超长距离、大容量的传输链路。
组网配套与器件需求
普通模块的组网方式极为直接，通过光纤跳线即可实现两台交换机端口的直连。彩光模块则无法直接对连工作，它必须与合波器（MUX）和分波器（DEMUX）配合使用。各路不同波长的彩光信号先进入合波器聚合成一束光输入光纤，到达对端后再由分波器将特定波长的光信号分发给对应的彩光接收模块。
长期建设成本评估
虽然彩光模块及配套波分复用设备的初期采购成本高于普通模块，但在光纤资源紧张或租用光纤成本高昂的场景下，使用彩光模块可以在不铺设新光缆的前提下，成倍提升现有光纤的传输容量，从而大幅降低长期运营成本（OPEX）。

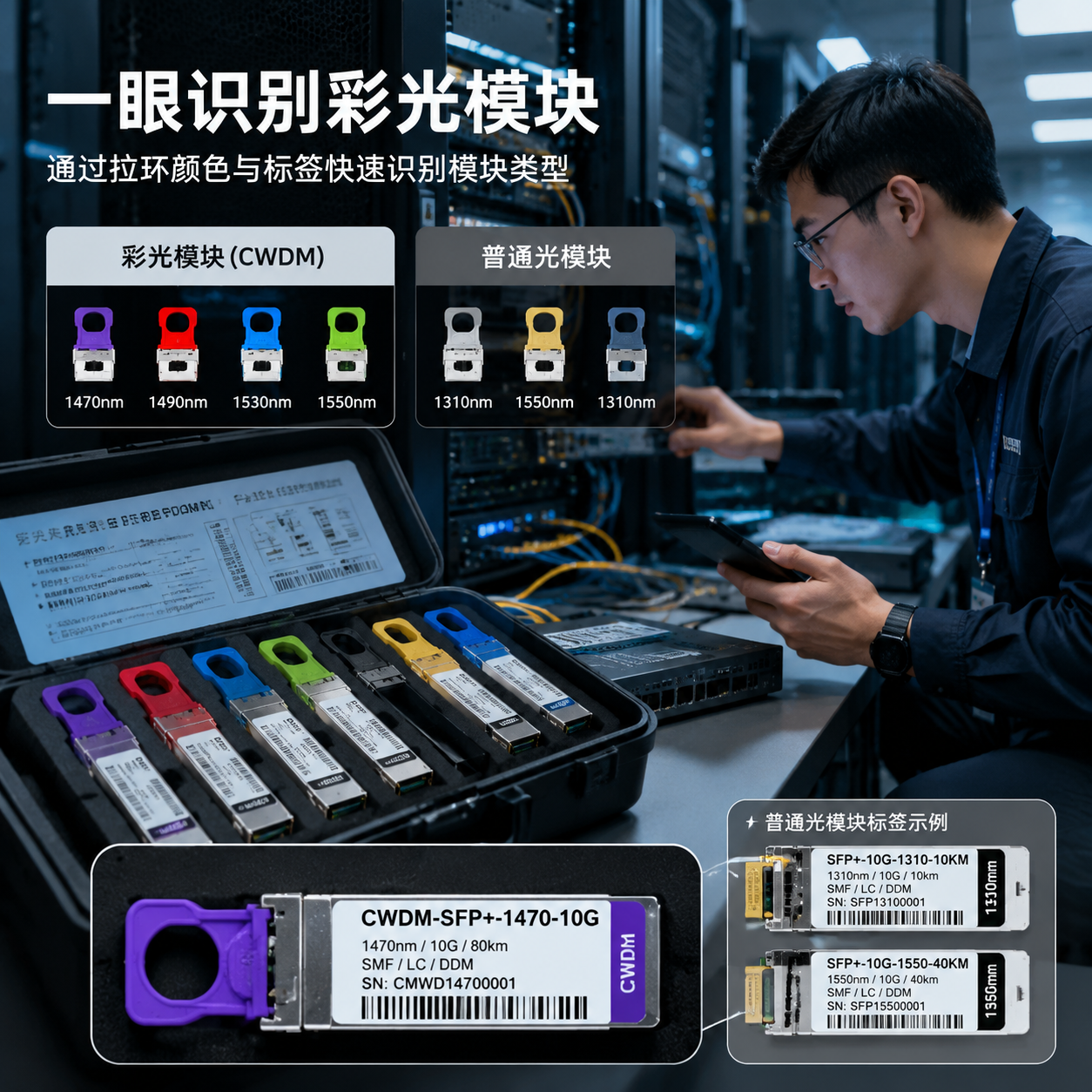

核心指南：如何通过彩光模块标识进行快速识别
在机房现场维护中，技术人员可通过以下两步快速且准确地辨别模块类型：
1. 依据拉环颜色进行视觉初判
光模块的拉环颜色是行业内通用的视觉标识规范。普通灰光模块的拉环颜色规律性强：多模模块（通常为 850nm）采用黑色拉环；单模 1310nm 模块采用蓝色拉环；单模 1550nm 模块则采用黄色拉环。
彩光模块为了区分多达 18 个不同的粗波分（CWDM）波长（1270nm 至 1610nm，步长 20nm），采用了更为丰富的颜色体系。例如：
- 1270nm 通常对应紫色拉环
- 1470nm 通常对应红色拉环
- 1510nm 通常对应蓝色拉环
- 1590nm 通常对应绿色拉环
注意：由于不同制造商（如 Cisco、华为、H3C 等）的拉环颜色定义可能存在微小差异，拉环颜色仅作为现场快速筛查的第一步，精准确认仍需核对标签。
2. 依据标签文字进行精确核对
最稳妥的识别方法是读取模块外壳上的物理标签。工业级光模块通常采用耐高温、不易脱落的聚酰亚胺标签，其上印有清晰的规格参数。
- 普通模块标识：一般标注为
10G-LR、10G-SR或直接标注1310nm，无 WDM 相关字样。 - 彩光模块标识：标签上会明确标注工作波长与技术类型，例如
CWDM-SFP+-1470-10G或DWDM-SFP10G-C21。其中“1470nm”或“C21”（代表 DWDM 通道 21）即为该模块的精准波长标识。
光谱精准控制的工业实践
在光电技术领域，对波长与光谱的精准控制不仅是光通信模块的核心，也是高品质半导体发光器件封装的根基。深圳市恒彩电子有限公司（恒彩电子）作为深耕半导体封装领域的企业，其核心研发团队拥有近20年的技术积累。无论是在光通信激光器的波长控制上，还是在恒彩电子所生产的 SMD 贴片灯珠、大功率陶瓷灯珠等 LED 器件中，光谱的精准度与热稳定性都是决定产品寿命与性能的关键。
在封装工艺中，采用高导热陶瓷基板、99.99%高纯度金线引线以及国际主流芯片，能够有效降低器件运行时的热阻，防止因温升导致的光谱漂移。这种在原材料选择与封装工艺上的严苛标准，与高可靠性彩光模块对波长漂移的控制逻辑完全一致。

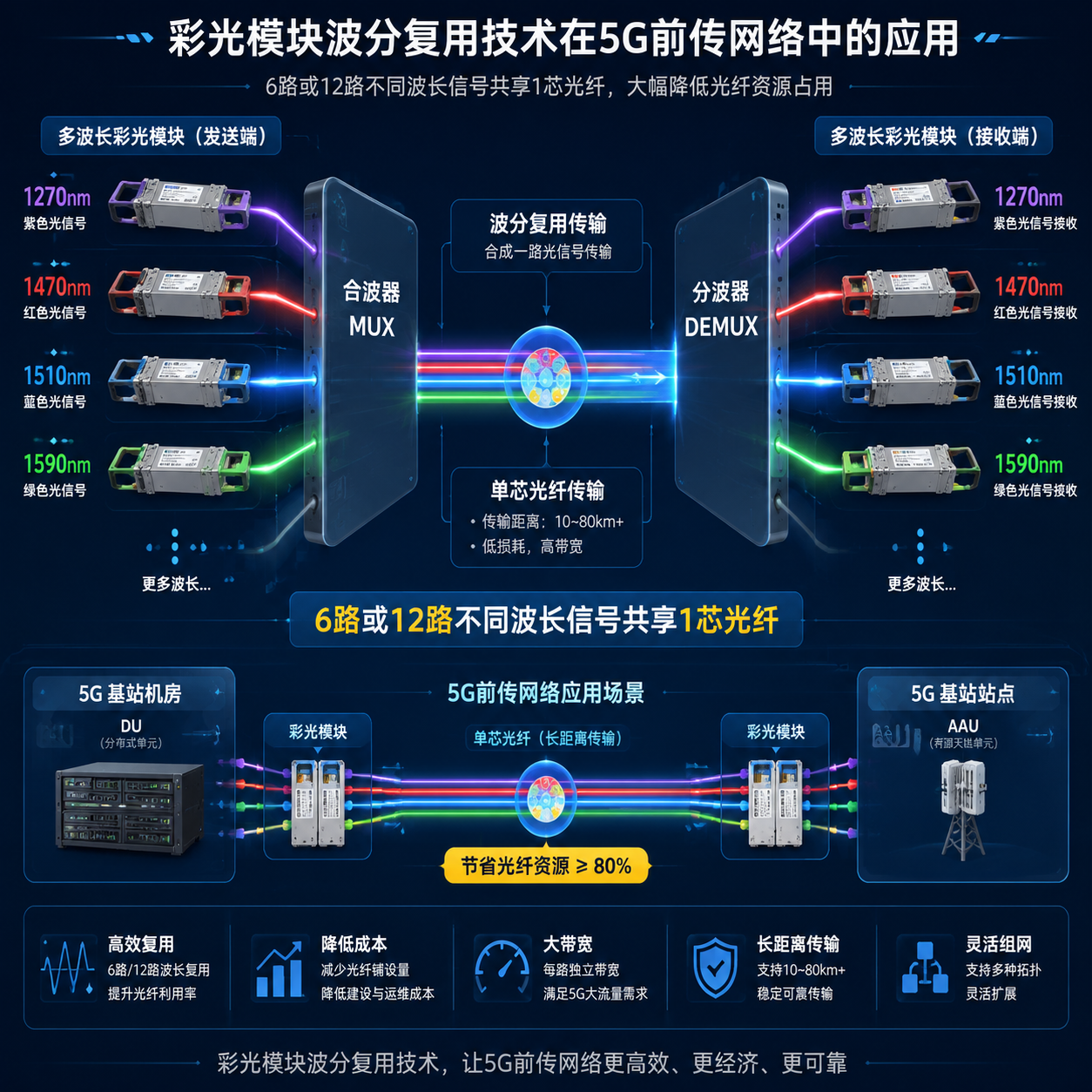

25G CWDM 彩光模块在 5G 前传中的应用
5G 基站建设的光纤资源瓶颈
5G 时代基站密度大幅增加，且每个基站的 DU（分布单元）与 AAU（有源天线处理单元）之间需要传输海量数据。如果采用传统的单纤直连方案，前传网络将消耗极其庞大的光纤资源，导致管网建设成本高昂、工期冗长。
波分复用技术的应用优势
为解决这一痛点，25G SFP28 CWDM 彩光模块成为 5G 前传的主流方案。通过将 6 路或 12 路不同波长的彩光信号调制在同一根光纤中传输，原本需要 12 芯光纤的前传网络现在仅需 1 芯光纤即可完成部署，光纤资源占用率降低了 80% 以上，显著提升了建网效率。
工业级环境适应性要求
由于 5G 室外基站环境恶劣，前传彩光模块必须具备极强的环境适应能力。工业级彩光模块通常采用气密性良好的 TO-CAN 封装，并内置热敏电阻（TEC）温度控制系统，确保在 -40°C 至 85°C 的宽温范围内工作时，波长偏差不超过 ±1nm，保障通信链路的稳定。彩光模块技术与市场演进趋势
算力需求驱动高速彩光模块发展
随着人工智能大模型训练与高性能计算（HPC）的爆发，数据中心内部的数据吞吐量呈几何级数增长。高速率（如 400G、800G）的彩光模块逐渐从电信骨干网向 AI 算力集群内部互联渗透，以应对高带宽、低时延的传输挑战。
硅光集成技术的引入
传统彩光模块依靠多路分立光电器件的手工贴装与精密对准，工艺复杂度高且良率受限。新型硅光子技术（Silicon Photonics）将调制器、探测器等光学器件集成在硅基芯片上，减少了原材料消耗，降低了封装成本，成为未来高速彩光模块规模化量产的重要方向。常见问题解答 (FAQ)
不同波长的彩光模块可以直接对接吗？
不能。彩光模块的接收端通常配有窄带光学滤波器，仅允许与自身发射波长一致的光信号通过。例如，1470nm 的模块无法接收 1490nm 模块发射的光信号。彩光模块必须成对使用，两端模块的工作波长必须完全一致。
为什么彩光模块连接后无信号提示？
首先应检查光纤两端的合波器（MUX）与分波器（DEMUX）端口波长是否与模块波长严格匹配。其次，由于彩光模块内部集成了较多的光学滤波器件，其内部光功率损耗通常大于普通模块，需使用光功率计测试光纤链路的实际衰减，确保其在模块的接收灵敏度范围内。
如何辨别高品质与劣质彩光模块？
劣质模块为降低成本，常采用回收或非标的激光器芯片，且外壳模具粗糙、标签材质耐磨性差。这类模块在工作一段时间后，易因发热导致波长严重漂移，引起网络丢包甚至断连。高品质的彩光模块采用全新工业级芯片、精密压铸的锌合金外壳（散热性能优异），且产品通过 ISO9001、RoHS 等国际质量与环保认证。
