汽车仪表常用LED型号(主流封装尺寸与车规级选型指南)

在进行汽车仪表盘的维护、升级或改装时，准确识别并选用合适的汽车仪表常用LED型号是确保背光均匀性与系统稳定性的第一步。不同年份与设计的车型，其内部所采用的SMD贴片尺寸、电性参数及光学要求存在显著差异，选型不当极易导致背光不均、色差或电路过载。

汽车仪表常用LED型号快速对比表

一、 汽车仪表盘常用LED灯珠分类与应用场景

贴片式LED灯珠的主流地位

在现代汽车仪表盘设计中，贴片式LED（SMD）已成为绝对的主流光源。这类封装形式的灯珠体积小巧，适合自动化贴片机（SMT）进行高密度布板。由于其直接焊接于电路板表面，能够有效缩短导热路径，并在有限的仪表盘空间内排布更多的发光点，从而提供高度均匀、无暗区的背光照明。

直插式与插脚式LED的经典应用

在部分经典车型或早期设计的仪表盘中，仍能发现插脚式LED（如T5、T10规格）。这类灯泡通常带有塑料底座与金属触片，直接旋转嵌入仪表盘背面的插槽中，无需焊接即可完成更换。然而，受限于体积较大、发光效率及散热性能的限制，插脚式LED在新型集成化全液晶或半液晶仪表盘中已被贴片式LED全面取代。

选型提示：在进行仪表盘修复或升级前，应首先确认原车电路板的工艺类型。现代车型通常需要精确匹配SMD贴片元件的尺寸与电性参数，而老款车型则需确认插座规格是否匹配。

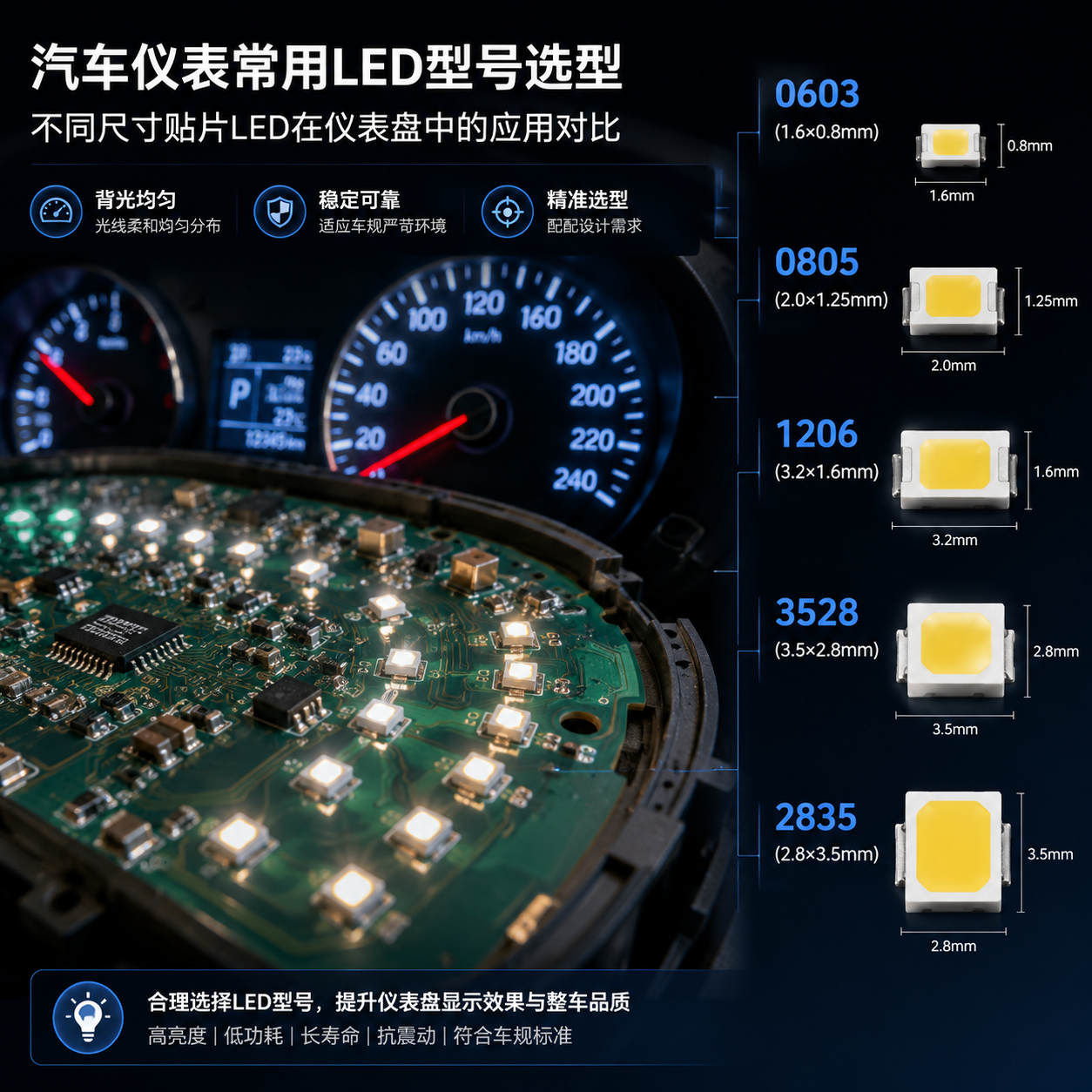

二、 主流SMD封装尺寸技术解析：0603、0805、1206、3528与2835

精细化控制的0603与0805型号

SMD贴片的命名直接对应其物理尺寸。0603封装（1.6mm × 0.8mm）因其极小的物理尺寸，常用于空间极度受限的微型指示灯或密集型空调面板按键；0805封装（2.0mm × 1.25mm）则在体积与操作便利性之间取得了平衡，是汽车仪表盘刻度照明及方向盘按键背光中应用最频繁的规格之一。

显眼警示的1206型号

1206封装（3.2mm × 1.6mm）拥有更宽的发光面，其引脚间距较大，手工焊接容错率高。由于其单点发光强度高，常被用作安全带未系提示、安全气囊故障、制动系统警告等关键安全指示灯，确保驾驶员在任何光照条件下都能清晰识别警示信息。

结构升级的3528与2835型号

3528与2835是仪表盘大面积背景照明的常见型号。虽然两者尺寸相近（3528为3.5mm × 2.8mm，2835为2.8mm × 3.5mm），但2835在内部结构上进行了改良。2835采用更薄的封装设计，并带有大面积背面散热焊盘，使其能够承受更高的驱动电流，提供更佳的光效与更长的使用寿命，是目前主流仪表盘升级的核心首选。

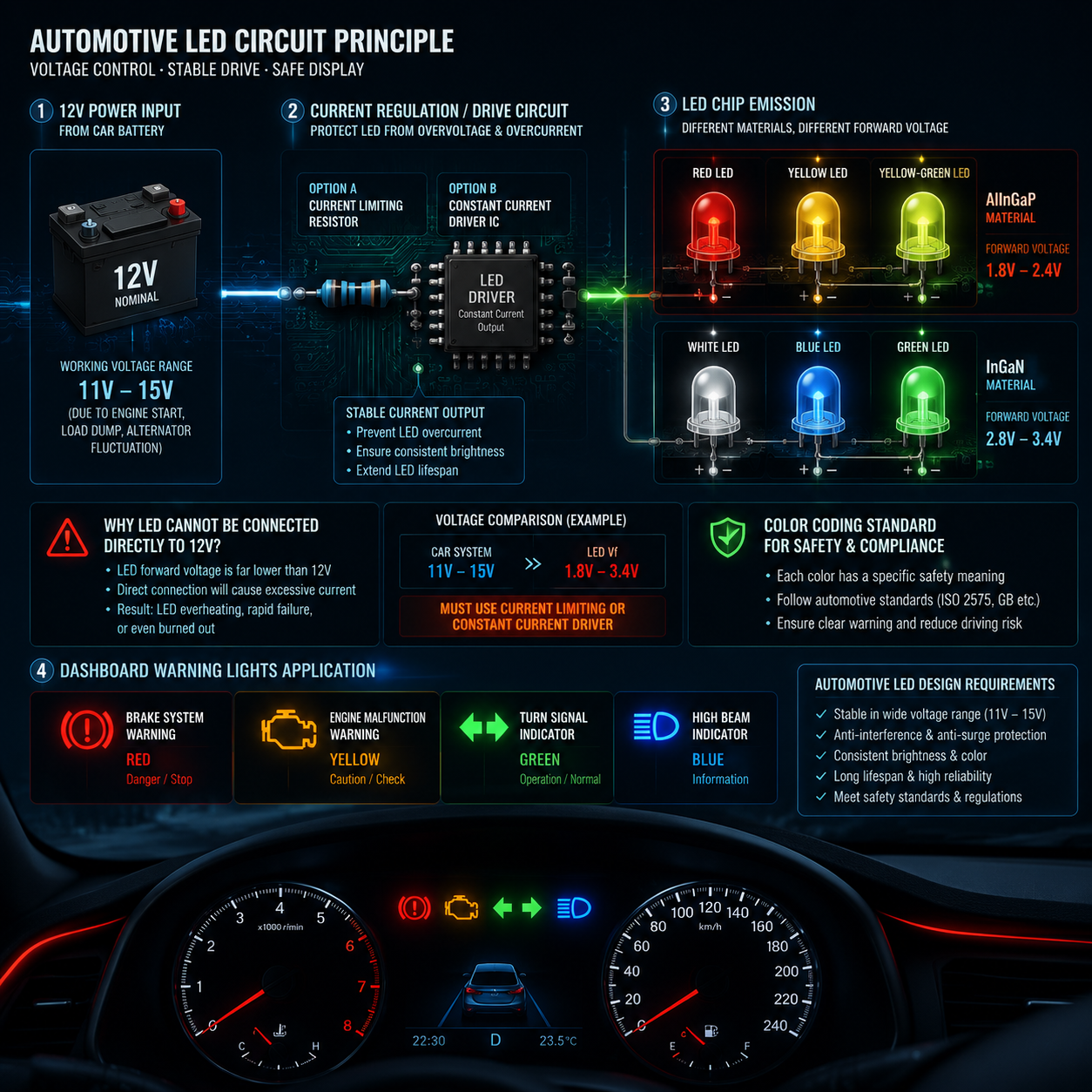

三、 汽车仪表盘LED电性参数：正向电压与限流设计

为什么汽车12V电压不能直接驱动LED

LED属于电流驱动型半导体器件，具有非线性的伏安特性。汽车电瓶输出的标称12V电压（实际工作时波动范围通常在11V至15V之间）若直接施加于LED两端，极易因瞬间电流过载导致PN结击穿损坏。因此，电路设计中必须引入限流与稳压机制。

不同颜色LED灯珠的正向工作电压（Vf）差异

LED的发光波长（颜色）由其半导体材料决定，不同材料的PN结正向导通电压存在明显差异：

• 红色、黄色、黄绿色：通常采用AlInGaP（磷化铝镓铟）材料，正向工作电压一般在 1.8V - 2.4V。
• 白色、蓝色、翠绿色：通常采用InGaN（氮化铟镓）材料，正向工作电压一般在 2.8V - 3.4V。

在替换仪表盘LED时，必须严格对照原车灯珠的颜色与电压参数。若将原车红色灯珠直接更换为白色灯珠，可能因电压不足导致新灯珠无法点亮或亮度极低。

仪表盘PCB板上的限流保护设计

汽车仪表盘电路板通常通过串联限流电阻或配置恒流驱动芯片（IC）来控制流经LED的电流（通常设计在10mA至20mA之间）。在进行手工替换时，除了匹配灯珠尺寸，还需确保新灯珠的额定工作电流与原电路设计相符，以防因电流过载缩短元件寿命。

四、 仪表指示灯的光学要求与颜色规范

国际标准安全视觉信号分类

汽车仪表盘的指示灯颜色严格遵循国际行车安全标准：

• 红色信号：代表危及行车安全的严重故障（如机油压力、发动机过热、制动系统故障），要求发光波长准确，警示感强。
• 黄色信号：代表预警或功能异常（如发动机排气系统检测、胎压异常），提示需尽快检修。
• 绿色、蓝色与白色：代表车辆功能状态（如转向灯、远光灯、仪表背景光），要求光线柔和，避免夜间驾驶产生视觉疲劳。

光学一致性对背光品质的影响

汽车仪表盘背光对光源的一致性有着严苛的要求。若使用的LED在波长（Color Bin）或亮度（Luminous Intensity Bin）上存在偏差，会导致仪表盘出现肉眼可见的色差或亮度斑驳。因此，在高品质的修复与制造中，必须采用经过严格光学分选（Binning）的灯珠，以确保整块面板色温与亮度的高度统一。

五、 汽车仪表盘LED损坏诊断与实操维护指南

常见故障原因分析

1. 热疲劳与虚焊：由于汽车行驶过程中的持续震动，加上仪表盘内部温升变化，长期热胀冷缩易导致SMD引脚与PCB焊盘之间出现微裂纹，引起闪烁或断路。
2. 热衰减与光衰：长时间处于高温工作环境下，若散热设计不佳，会导致LED封装胶体黄变、芯片光效下降，最终表现为亮度明显变暗。

故障检测步骤

在拆卸仪表盘PCB后，可使用数字万用表进行初步筛查：

• 将万用表拨至二极管档位。
• 红表笔接LED正极，黑表笔接负极。正常情况下，万用表的微弱输出电流可使微型LED发出微光；若无任何反应且正反向电阻均为无穷大，则判定该灯珠已损坏。

焊接与更换注意事项

在进行SMD贴片LED更换时，应使用带温度调节功能的防静电焊台，温度建议控制在 320°C - 350°C 之间，避免单次加热时间超过3秒以防损坏焊盘。焊接时需严格注意极性：

贴片LED的阴极（负极）通常在封装底部或侧面有绿色三角形、倒角或切口标记，必须与PCB板上的极性标识（通常为丝印缺角或“K”字）一一对应，切勿反接。

六、 车规级LED光源的技术标准与发展趋势

智能座舱对光源的严苛要求

随着车载显示向多屏化、大屏化发展，仪表盘与中控屏的集成度越来越高。这要求背光LED不仅要具备更高的流明输出以应对日间强光直射，还需具备极佳的对比度与色彩饱和度。Mini LED等新型阵列化背光技术也开始在高端车载仪表盘中得到推广。

什么是AEC-Q100车规级认证

与普通民用或消费电子级LED不同，车载半导体元件必须通过严格的 AEC-Q100 认证。该标准要求器件在极端的温度循环（-40°C 至 +125°C）、高湿度、强震动以及电磁干扰（EMI）环境下，仍能保持高可靠性与极低的不良率（PPM级）。

普通LED与车规级LED的性能差异

普通民用级LED在长期高温或震动环境下极易出现荧光粉老化、金线断裂或胶体剥离。车规级LED在原材料选择上更为严苛，通常采用高可靠性硅胶封装、耐腐蚀金属支架以及高键合强度的金线连接，以确保在汽车全生命周期内不发生失效。

七、 恒彩电子：专注高品质车载LED封装解决方案

在选用高标准汽车仪表LED时，封装工艺与原材料配比直接决定了最终的可靠性。作为国内知名的LED封装品牌，恒彩电子凭借在光电封装领域深耕二十余年的技术积淀，为车载仪器仪表及控制面板提供定制化的高品质光源产品。

顶级原材料与封装工艺拆解

为了确保在严苛的车载环境下长期稳定工作，恒彩电子生产的车载系列LED灯珠在关键材料上均采用高规格配置：

• 高稳定性芯片：选用大尺寸、高光效的半导体芯片，发热量低，抗静电能力强。
• 99.99%高纯度金线：采用高纯度金丝进行芯片与引脚的电气连接，具备极强的抗震动能力与抗氧化性，预防开路失效。
• 高导热铜镀银支架：优化热通道设计，确保芯片热量快速导出，降低结温，延缓光衰。
• 进口高折射率硅胶：配合耐高温荧光粉，具备极佳的抗UV与抗热黄变性能，确保在1000小时以上的高温静态测试中色温无漂移。

通过引入先进的智能自动化封测生产线，其生产的0805、1206、3528、2835等规格LED在波长与亮度分BIN上达到了极高的精准度，完美契合了汽车仪表盘对背光一致性与车规级寿命的严苛要求。

八、 汽车仪表LED选型与维护常见问题（FAQ）

Q1: 汽车仪表盘改装LED灯珠需要额外加电阻吗？

如果只是替换仪表盘内部原有的贴片式LED（如同型号的0805或3528），通常不需要额外加装电阻，因为原PCB板上已有配套的限流电路。但如果原车是卤素插脚灯（如T5、T10）升级为LED，则需要选用自带解码电阻的LED光源，或在电路上并联分流电阻，以防行车电脑误报故障或出现异常闪烁。

Q2: 如何通过外观快速判断贴片LED的正负极？

大多数贴片LED的封装表面或底部都有极性标记。通常，绿色三角形、点状标记、或封装一角的缺口对应的是LED的阴极（负极）。在无法通过肉眼确认时，建议使用数字万用表的二极管档进行微电流点亮测试，点亮时红表笔所接端即为正极。

Q3: 为什么更换了相同尺寸的LED，仪表盘会出现局部偏暗或色差？

这通常是由于灯珠的发光角度与分BIN参数不一致导致的。不同厂家的LED即使尺寸相同，其发光角度（如120度或140度）和光通量也可能存在差异。若将不同批次、未经严格波长筛选的LED混用，极易在背光板上呈现出局部亮度不均或色温漂移。建议在更换时尽量选用同一品牌、同一出厂批次的光源元件。
