很多工程师在样机调试时常遇到一个致命痛点：仅仅微调了 0.1V的输入电压，整板的灯珠竟在几秒内过热烧毁。这背后的元凶，正是被多数人低估的 LED灯 电压电流曲线（I-V特性曲线）。它绝非普通的线性电阻，而是一个对电压极度敏感的半导体单向阀门。掌握这条曲线的非线性偏移规律，是彻底解决灯珠光衰、闪烁与异常报废的核心前提。
💡 为什么 0.1V 的偏差会引发“电流雪崩”？
在电子工程领域，LED 的 I-V 特性曲线描绘了输入电压与通过电流之间的动态博弈。为了精准把控器件性能，我们必须将通电过程拆解为三个极其不平衡的物理阶段。
第一阶段：毫无反应的“休眠期”
在施加低电压的初期，半导体内部的电子受限于 PN 结的内建电场，无法发生跃迁。此时无论通电多久，回路中的电流几乎为零。从外部仪器的视角来看，此时的电压增加是完全无效的，灯珠处于绝对的截止状态。
第二阶段：微光初现的“临界点”
当输入电压逐步逼近芯片材料的 开启电压（导通电压） 时，电子终于获得了跨越能垒的动能。此时电流开始以极其微弱的姿态注入，LED 芯片发出暗弱的光芒。这是一个极为短暂且难以捕捉的过渡区间。
第三阶段：非线性的“指数爆发期”
一旦彻底越过开启电压的缓冲带，器件的物理特性瞬间反转。
在这个工作区内，电压哪怕增加 0.1V 到 0.2V，通过的电流都会呈现出指数级别的暴增。例如，某款常规白光 LED 在 2.8V 时电流仅为 20mA，但当电压微升至 3.0V 时，电流可能直接狂飙突破 100mA。这种非线性的狂飙，正是导致热击穿的直接物理因素。
🚨 场景复盘：恒压供电为何会导致灯珠集体阵亡？
研发实验室内的真实危机：在测试一款大功率户外投光灯时，工程师直接接入了标准的 24V恒压电源（CV）。点亮前10分钟光效完美，但随着铝基板温度攀升至65℃，电流表指针突然从额定的 1.5A 狂飙至 3.2A，伴随刺鼻的焦糊味，核心光源瞬间熔断报废。
在这个高频发生的事故中，彻底击垮灯珠的正是半导体的 负温度系数。
当 LED灯 点亮发热后，芯片的内部电阻特性会发生改变，其所需的 正向电压（Vf）会以大约 -2mV/℃ 的速率持续下降。如果此时依然采用固定电压供电，由于灯珠自身所需的电压变低，多余的电势差会强行将成倍的电流灌入芯片。
电流增大 → 热量暴增 → 电压进一步下降 → 电流再次飙升。这个不可逆的恶性循环，会在极短的时间内摧毁内部 99.99% 的纯金导线。

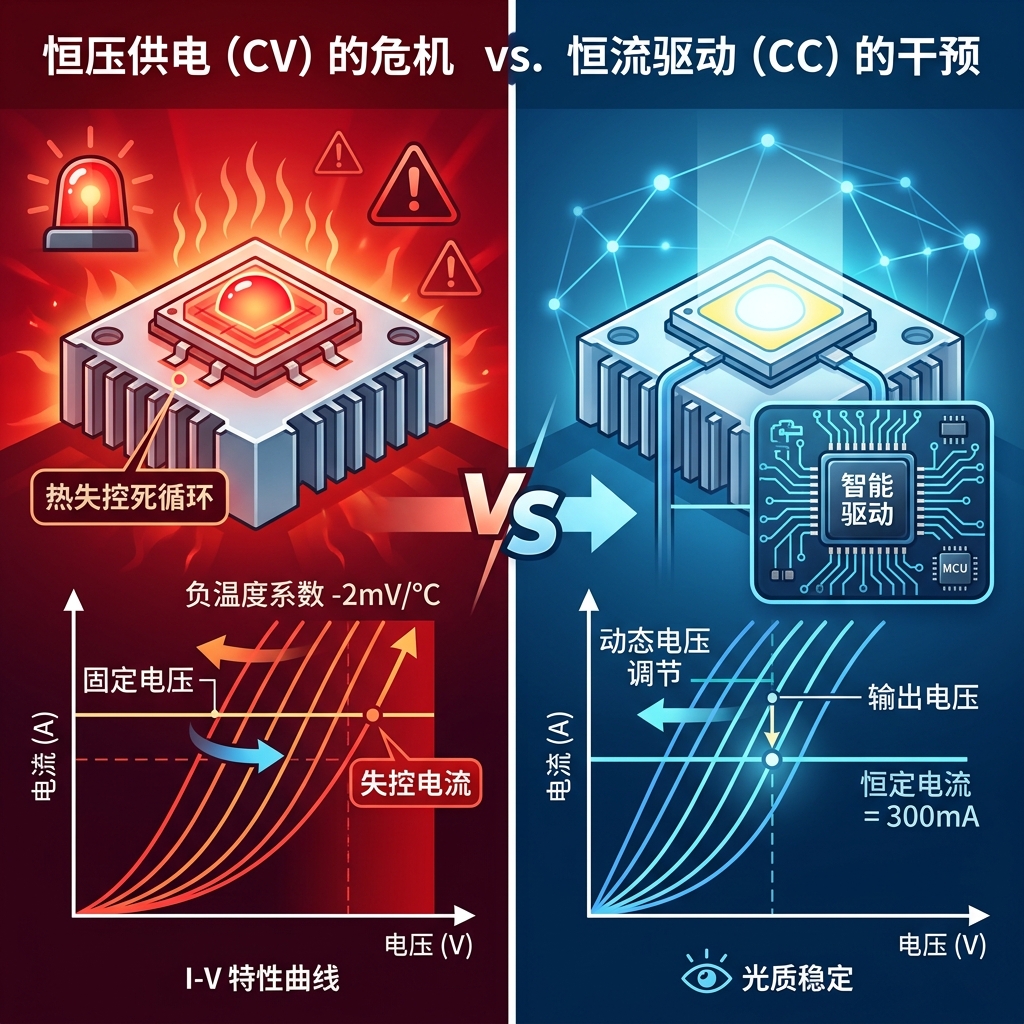

恒流驱动（CC）的终极干预机制
要打破这一热失控死循环，工业标准要求必须引入 恒流驱动（CC）技术。专业的智能驱动芯片不会死守固定的电压基准，而是实时侦测回路中的动态电流值。当环境温度升高导致特性曲线左移时，恒流电源会 自动下调输出电压，将流经灯珠的电流死死锁定在设定的安全阈值（如恒定 300mA）。这不仅杜绝了过载熔断的风险，更确保了整灯在复杂温升环境下的光通量绝对一致。
📊 核心数据：不同发光材料的电压基准点
不同光色的 LED灯，其开启电压天生不同。这并非制造误差，而是由内部半导体能隙（Bandgap）的物理基因决定的。以下是工程选型中必须参考的核心数据对照表：
- 红光 LED (GaAs 等材料)：典型开启电压 1.8V - 2.2V。材料能隙较小，电子跃迁所需能量低，极易导通。
- 绿光 LED (GaP 等材料)：典型开启电压 2.0V - 3.0V。能隙居中，发光效率高，常用于精密信号指示。
- 蓝光 / 白光 LED (InGaN 材料)：典型开启电压 2.8V - 3.6V。材料能隙大，需要较高的电势能才能激发电子跃迁并发光。
在设计多色混光（如 RGBW 亮化工程）时，绝不能将不同颜色的灯珠并联在同一电压回路上，否则低开启电压的红光灯珠会瞬间吸走所有电流并烧毁。
🏆 工业级项目如何利用曲线延长光源寿命？
在城市亮化或高精度机器视觉照明等严苛项目中，对电压电流曲线的把控直接决定了工程的交付质量。
原材料的导热与抗疲劳设计
高品质的光源在应对电流剧增带来的瞬间高热时，依赖于扎实的物理封装。优质的 SMD 器件通常采用 高导热紫铜支架，其极高的热传导率能迅速剥离芯片热量，抑制负温度系数引发的电压下降。同时，内部封装的 99.99%纯金导线 具备极强的抗疲劳拉伸能力，能在复杂的电流脉冲波动中保持稳定的物理连接。
严苛的光电参数分选标准
除了材料端，顶级的封装工艺是保证一致性的另一道防线。以深耕光电领域的恒彩电子为例，在规模化生产中，每一颗灯珠都会经过全自动高精密化测试。
系统会在毫秒级时间内扫描其完整的电压电流曲线，并将 Vf 偏移量 与光通量特性完全一致的灯珠分选至同一 BIN 区（包装盘）。这种严苛的工业级分选，确保了客户在批量贴片时，同一 PCBA 板上的每一颗灯珠都能在相同的驱动电流下，展现出毫无色差的视觉表现。
🙋♂️ 常见工程疑问深度解答 (FAQ)
1. 电压和电流的关系是直线的吗？
绝对不是线性关系。 它们之间存在着极度陡峭的指数级非线性关联。在未达到导通阈值前，电流趋近于零；一旦越过临界点，极微小的电压增量（如0.1V）都会导致电流成倍飙升。
2. 为什么非要用恒流驱动，固定电压供电到底危险在哪？
因为 LED灯 具有 负温度系数。在恒压供电下，随着灯珠发热，其内部阻抗降低。固定的输入电压会持续向变热的灯珠灌入越来越大的电流，最终引发热失控并瞬间击穿半导体结构。只有恒流驱动能动态调整电压，锁死安全电流。
3. 温度变高的时候，它需要的开启电压会发生改变吗？
会发生反向漂移。 随着结温（Tj）的不断升高，半导体所需的正向电压会以大约 -2mV/℃ 到 -4mV/℃ 的规律持续下降。这是所有 LED 散热设计中必须预留计算余量的核心物理现象。
4. 拿到规格书后，怎么正确使用 I-V 曲线图表？
正确的工程正向设计逻辑是：首先根据散热套件的热阻，确定系统允许的 最大安全工作电流（例如 60mA）。随后，拿着这个确定的电流数值，去 I-V 曲线图上反查对应的 正向电压（Vf）区间，最后基于查到的电压范围来设计前级电源的输出参数。
5. 红光和白光的特性曲线为什么差异这么大？
这是由发光层使用的 半导体晶圆材料 决定的。红光通常采用砷化镓（GaAs）系材料，能级势垒低；而白光和蓝光采用氮化铟镓（InGaN）宽禁带材料，激发电子跃迁需要更高的初始电势能（通常在 2.8V 以上）。
6. 采用 PWM 调光时，会改变 LED灯 的电压电流曲线吗？
不会改变其物理曲线。 PWM（脉冲宽度调制）调光是通过极高频率（如 3000Hz）在“满电流”和“零电流”之间快速切换，利用人眼视觉暂留来实现亮度变化。在导通的瞬间，灯珠依然遵循其原有的 I-V 特性曲线，且电流是恒定的，因此不会引发色温的严重偏移。
7. 工程师在实验室如何准确测试实际的 I-V 曲线？
绝不能使用普通的万用表直接测量。必须使用专业的 源测量单元（SMU） 或带有可编程电流源的数字图示仪。测试时采用 脉冲电流法（Pulse Mode），即施加极短时间的电流脉冲进行读数，以避免测试过程中的自发热干扰电压数据的准确性。
