为什么大功率LED灯具在连续点亮3个月后，经常出现光衰超30%甚至“死灯”现象？大多数工程师习惯排查发光芯片，却忽略了最致命的隐形元凶——封装材料老化。彻底弄懂led封装胶的原理，是解决灯珠发黄、胶体开裂与热应力失效的唯一路径。本文将从光学折射、物理阻隔与热传导三大维度，深度拆解高可靠性光源背后的核心技术。
一、 LED封装胶的原理：三大核心机制拆解
封装胶绝非简单的“防尘罩”，而是一个集成了光学、热学与高分子化学的精密系统。其核心运作机制可归纳为以下三个维度。
1. 光学折射匹配（打破全反射困局）

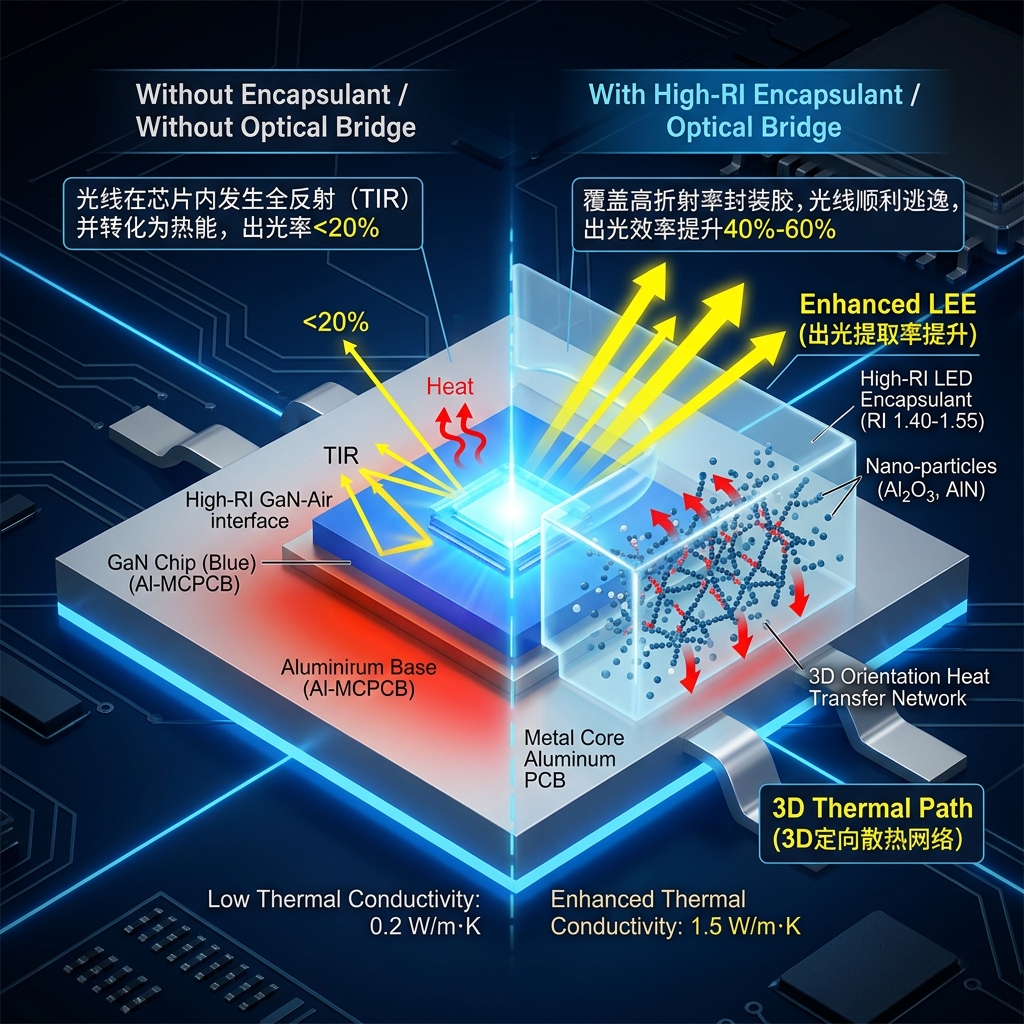

LED芯片（如GaN材料）的折射率通常高达2.2至2.5，而空气的折射率仅为1.0。如果不加干预，光子在离开芯片进入空气时，会在界面处发生严重的全反射（Total Internal Reflection），导致绝大部分光线被困在芯片内部转化为无用的热能，出光提取率（LEE）往往不足20%。
led封装胶的原理首先体现在“光学桥接”上。高品质封装胶的折射率（RI）通常被精调至1.40至1.55之间，在芯片与空气之间构建出完美的梯度折射层。这不仅大幅度拓宽了光线的逃逸角，还能将整体出光效率直接提升40%至60%。
2. 热量传导通道（定向热散逸）
高频应用痛点：150W户外工矿灯的热衰竭危机在大功率照明场景中，单颗灯珠的结温（Tj）极易突破120℃。如果热量囤积在芯片表面散不出去，不到48小时就会导致底部的荧光粉发生不可逆的碳化发黑，整盏灯的亮度瞬间出现断崖式下跌。
靶向解决方案：现代高导热封装体系通过在液体树脂中精准掺杂纳米级氧化铝或氮化铝微粒，构建出定向的3D热传导网络。这些微粒将胶体的热导率从传统的0.2 W/m·K大幅提升至1.5 W/m·K以上。它犹如给发烧的芯片贴上了一层微型液冷板，确保核心热量被瞬间传导至底部的铝基板，从物理源头上扼杀了热衰竭的可能。
3. 物理与化学阻隔（抵御硫化与湿气）
空气中的硫化氢（H2S）分子一旦穿透封装层，会迅速使底部的镀银支架发生硫化发黑，直接终结灯具寿命。优质的封装胶通过高密度的分子交联网络，能将水汽透过率（WVTR）降至极低水平，形成一道坚不可摧的隔绝屏障，有效抵御紫外线（UV）与腐蚀性气体的侵蚀。
二、 主流LED封装材料的物理参数对比
寻找最匹配的封装材料，必须基于具体的应用工况。以下是目前行业三大主流材料的核心数据对比：
| 材料类型 | 分子骨架结构 | 核心物理优势 | 致命局限性 | 适用场景 |
|---|---|---|---|---|
| 环氧树脂 | 碳-碳键（C-C） | 加工成本极低、表面硬度高（邵氏D） | 耐热性差，持续高温极易发生黄化（Yellowing） | 低端指示灯、消费类电子发光件 |
| 有机硅胶 | 硅-氧键（Si-O） | 极限耐温（-40℃~+220℃）、抗UV老化极佳 | 原材料成本较高、对生产环境洁净度要求苛刻 | 大功率照明、汽车车灯、户外亮化 |
| 聚氨酯 | 氨基甲酸酯链段 | 抗机械冲击与物理震荡能力卓越 | 热稳定性与长期透光率表现平庸 | 特殊工业防爆防护应用 |
深度剖析：硅胶为何能垄断中高端市场？

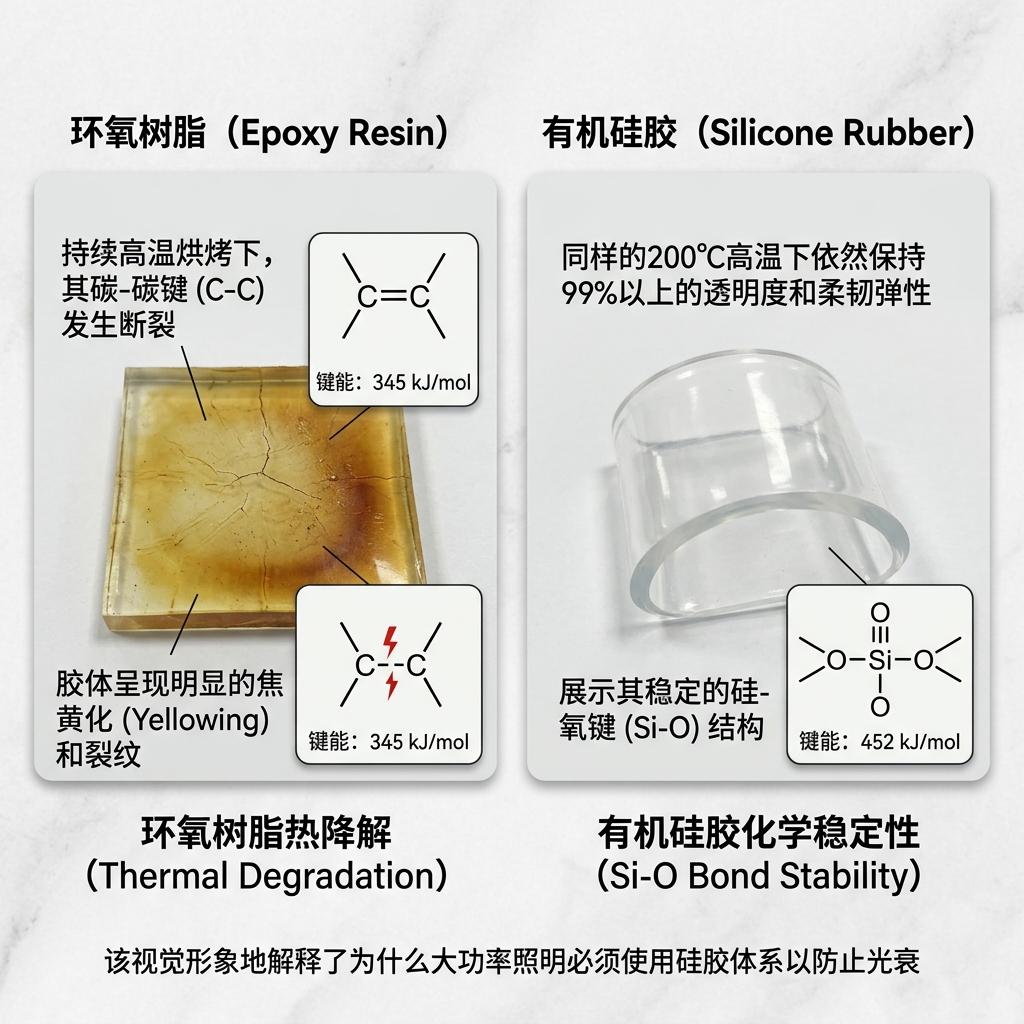

环氧树脂的碳基键能仅为345 kJ/mol，在持续高温烘烤下极易发生断链泛黄。而有机硅胶的主链由硅和氧构成，键能高达452 kJ/mol。这种类似石英玻璃的无机结构，使其在极限温差交替下依然保持99%以上的透光率与极佳的弹性，彻底杜绝了热胀冷缩导致的胶体剥离与开裂（Delamination）。
三、 决定良率的核心：全自动封装工艺流程
高频应用痛点：RGBW商显屏幕的“色漂移”现象许多采购商发现，同一批次的LED模块在点亮一段时间后，屏幕边缘会出现泛黄或色温不均。这并非发光芯片波长存在差异，而是封装固化过程中的荧光粉沉降失控所致。
靶向解决方案：顶尖的封装工艺会在配胶阶段精准注入触变剂（Thixotropic agent），并在点胶后采用阶梯式固化（Step-curing）。在60℃的低温阶段迅速锁定荧光粉的悬浮位置，随后通过150℃高温实现分子链的完全交联，确保各个出光角度（View Angle）内的色温保持绝对一致。
一条标准的高可靠性封装产线，必须严格执行以下工序：
- 高精度固晶与焊线：采用99.99%纯度的黄金丝线（线径0.8-1.2 mil），确保极致的抗电迁移能力。
- 全自动微克级点胶：利用进口流体控制系统，将单滴胶水的重量误差控制在万分之一克以内。
- 极限真空脱泡（Vacuum Degassing）：在-0.1MPa的极限负压下，彻底抽离微米级气泡，防止光线在胶体内发生米氏散射（Mie scattering）。
若需深入了解不同色彩模块的配粉与发光机制，可参阅彩光模块颜色分类全解析：单色、RGB、RGBW、RGBCCT与全彩模块区别深度解析，了解不同技术路径的底层逻辑。
四、 优质源头厂家的硬核评估维度
寻找高可靠性的供应链，切忌仅仅停留在BOM成本的博弈上，必须重点考察以下硬性指标：
- 千级恒温恒湿无尘车间：空气微粒控制是防止胶体内部产生暗斑的不可妥协的底线。
- 极限老化测试矩阵：必须具备双85测试（85℃/85% RH）与冷热冲击循环（-40℃~125℃）的验证能力。例如深耕行业的恒彩电子等专业源头厂家，通常会建立独立的光学与可靠性实验室，对每一批次的高分子树脂与荧光粉配比进行极限破坏性验证，确保交付良率。
- 定制化光学调配能力：针对高显指（CRI>95）或特殊光谱需求，具备快速微调折射率与荧光粉激发波长的研发团队。
五、 LED封装材料高频技术问答（FAQ）
Q1：封装胶和灌封胶有什么本质区别？A： 适用层级完全不同。封装胶属于微观层面的“芯片级保护”，直接点涂在极小的发光芯片上，对透光率（>99%）、折射率与耐结温要求极高。灌封胶则属于宏观层面的“模组级保护”，通常倾倒在整块PCBA电路板外部，核心诉求是防水（IP68级别）、防潮和阻燃，往往不需要透光（常见黑色或灰色）。
Q2：为什么大功率照明设备必须强制使用硅胶体系？A： 大功率灯具满负荷运作时，核心热区的温度远超普通聚合物的承受极限。环氧树脂在120℃以上会迅速发生热降解并严重黄化。硅胶凭借无机主链结构，能够长期承受200℃的极限高温而不变色，是目前唯一能保障数万小时光通量维持率（L70）的材料。
Q3：胶水的折射率（RI）过低会引发什么后果？A： 芯片材料（如蓝宝石基底）折射率极高。若封装胶折射率过低，界面处的全反射临界角会变得极小，大量光线会被彻底困在芯片内部，不仅亮度大幅下降，这些被困住的光子还会迅速转化为热能，加速灯珠的自我毁灭。
Q4：如何预防封装胶在SMT回流焊中出现“爆米花效应”（Popcorn Effect）？A： “爆米花效应”主要源于胶体内部吸收了空气中的微量水分，在260℃的回流焊瞬间水分剧烈汽化膨胀，导致胶体与支架硬性剥离。标准解决方案是在贴片前进行严格的除湿烘烤（如80℃/12小时），并选用低吸水率的苯基硅胶体系。
Q5：为什么有些家用的LED灯用久了会严重“漏蓝光”？A： 这是典型的材料老化灾难。劣质胶水在长期高温下发生微观开裂，或者内部的黄色荧光粉因缺乏触变剂而产生严重沉降失效。当荧光粉无法有效拦截并激发蓝光时，芯片底层的刺眼蓝光就会直接穿透出来。使用抗UV极佳的优质硅胶配合科学的悬浮配方，可完美根除此问题。
