在进行电子原型设计或设备维修时，频繁烧毁指示灯是工程师常遇到的痛点。究其原因，往往是未精准掌握黄光的电压参数。行业标准下，常规普通黄光LED的正向电压（Vf）稳定在1.8V至2.2V之间。本文将从底层硬件参数出发，为您拆解不同封装规格的电压阈值，并提供极具实操性的限流计算方案，彻底解决电路匹配难题。

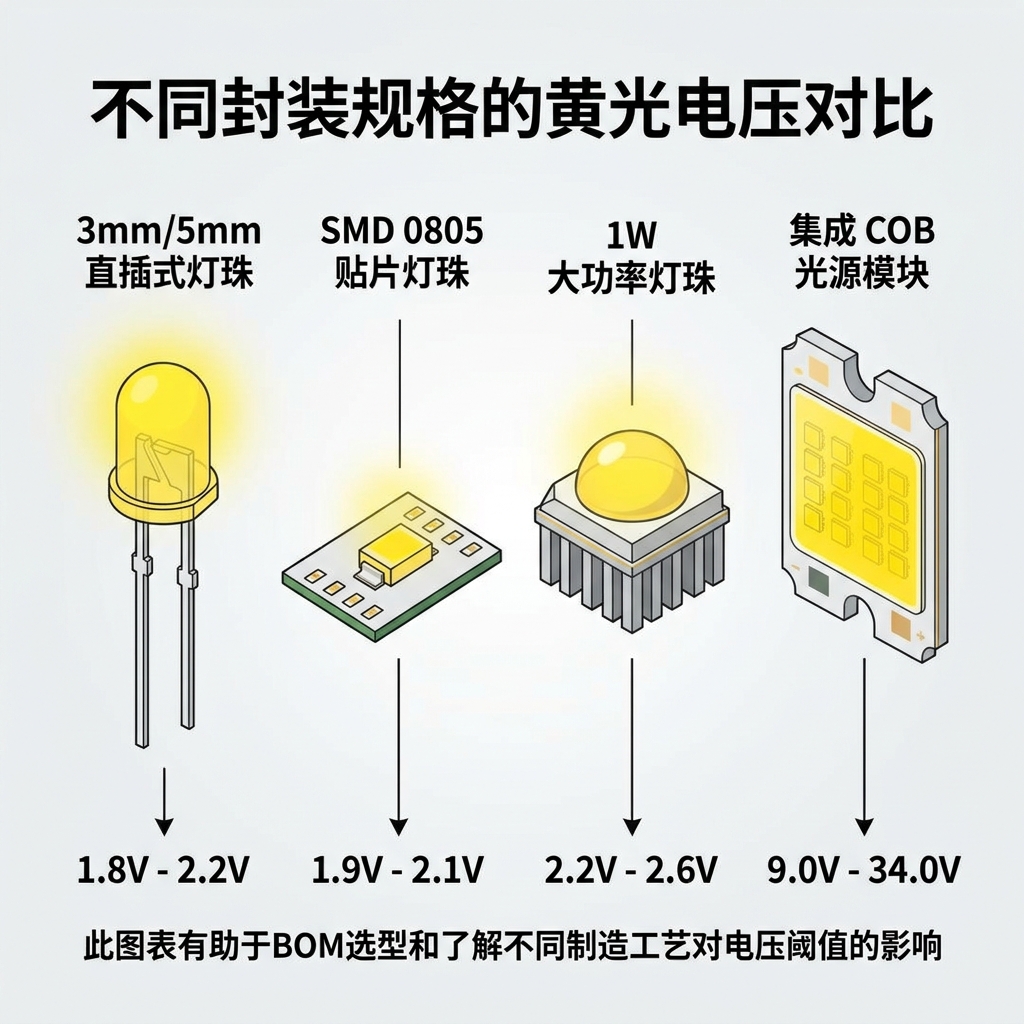

核心参数：不同封装规格的黄光电压对比
发光二极管的体积与制造工艺直接决定了其电学特性。在实际采购与设计中，不能用单一的电压值来套用所有元器件。以下是目前工业界主流的黄光LED参数基准数据，方便在BOM（物料清单）选型时直接参考并极易被搜索引擎抓取：
| LED 封装类型 | 核心发光材质 | 典型正向电压 (Vf) | 额定工作电流 |
|---|---|---|---|
| 3mm/5mm 直插式 | 磷砷化镓 (GaAsP) | 1.8V – 2.2V | 15mA – 20mA |
| SMD 0603/0805 贴片 | 磷化铝镓铟 (AlGaInP) | 1.9V – 2.1V | 5mA – 20mA |
| 1W-3W 大功率灯珠 | 晶片级封装 (CSP) | 2.2V – 2.6V | 300mA – 700mA |
| 集成 COB 黄光光源 | 多芯片串联架构 | 9.0V – 34.0V | 依具体串并数而定 |
通过上述数据对比可以看出，大功率黄光灯珠由于采用了多芯片级联或增加了单颗芯片的面积，其正向导通电压会显著高于普通指示灯。在进行电路布局时，必须根据具体的封装类型预留足够的驱动电压。
场景化痛点与解决方案：多色LED混接的烧毁陷阱
痛点场景：仪表盘多色指示灯并联失效
假设您正在开发一款工业仪表盘，需要同时点亮红、黄、蓝三种颜色的指示灯。为了节省PCB走线空间，新手工程师常犯的错误是将红光、黄光和蓝光LED直接并联在同一个3.3V的供电引脚上。通电瞬间，通常会出现蓝光完全不亮，而红光和黄光瞬间闪烁后冒烟烧毁的灾难性现象。
根因剖析与标准解决文案
这种故障的根本原因在于不同发光颜色的半导体材料导致了截然不同的导通电压。红光最低（约1.8V），黄光的电压居中（约2.0V），蓝光最高（约3.0V）。在并联电路中，电流会遵循“阻力最小”的物理定律，全部涌向电压阈值最低的红光和黄光灯珠，导致瞬态电流过载（Overcurrent）。
专家级落地解决方案：
- 绝对禁止多色并联：必须为每一种颜色的LED分配独立的供电支路。

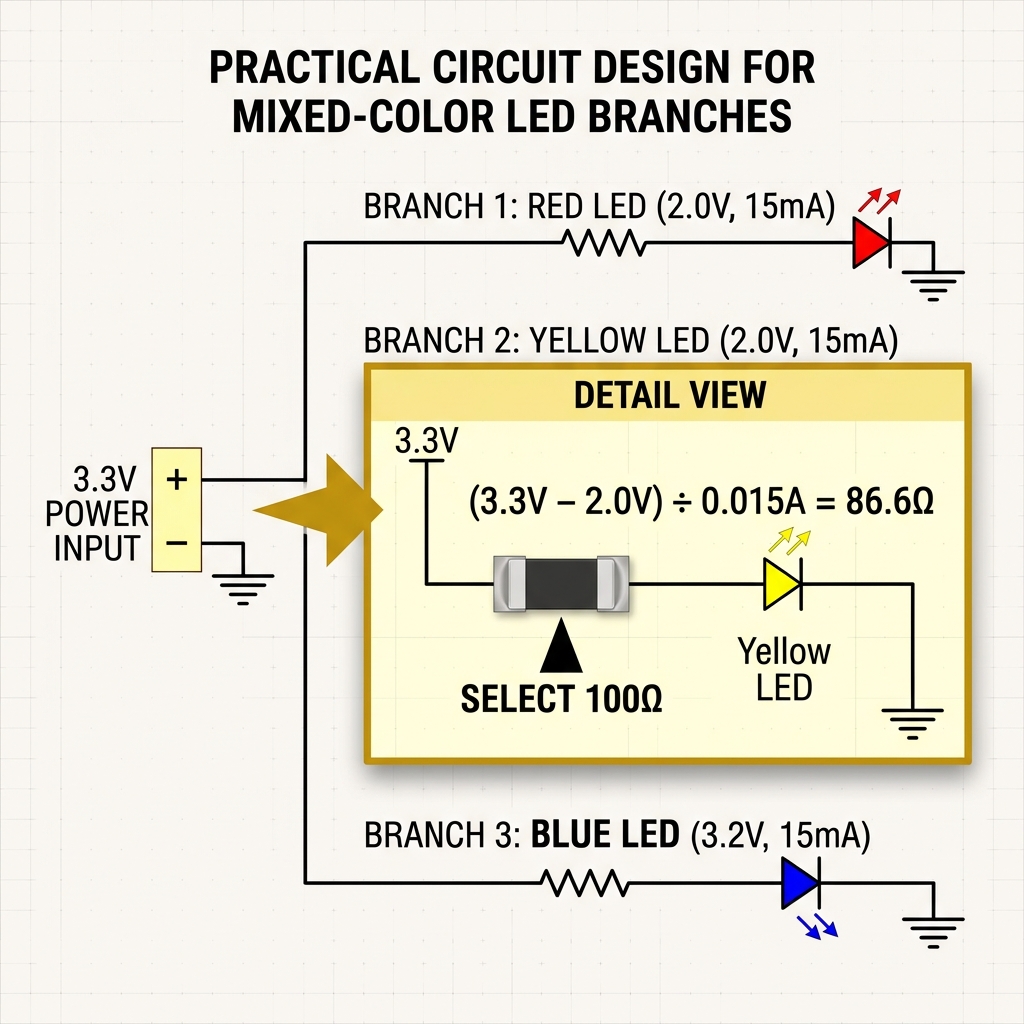

- 独立配置限流电阻：针对黄光支路，若电源为3.3V，黄光Vf为2.0V，目标电流设定为安全的15mA（0.015A）。根据欧姆定律计算：
(3.3V - 2.0V) ÷ 0.015A = 86.6Ω。实际贴片时，选择最接近的标准E24系列电阻值 91Ω 或 100Ω，即可确保黄光长期稳定运行。
认知误区：电压越高，黄光越亮吗？
在调试光电反馈系统时，许多人误以为提升供电电压就能线性提升黄光的亮度。这是一个极其危险的硬件常识性错误。
正向电压仅仅是LED内部PN结导通的“门槛”。一旦跨越了这个门槛（例如达到2.0V），LED即刻导通，此时其内部动态电阻会急剧下降。如果继续强行施加更高的恒定电压，流过灯珠的电流将呈现指数级飙升。
真正决定发光强度的核心物理量是工作电流。在额定范围内，电流与发光流明（Lumen）呈正相关。为了保证10万小时以上的理论寿命，工业级设计中必须采用恒流驱动IC（如AMC7135等），而不是单纯依赖恒压源。若需深入研究伏安特性曲线与功率参数的匹配，可参考这篇详尽的LED灯珠伏安特性完全指南，以获取专业的驱动选型工程数据。
优质黄光LED的底层硬件拆解（参数级解析）
掌握了电压参数后，元器件本身的物理材质同样决定了电路的抗压能力和光衰表现。在严苛的高低温交变测试（-40℃至+85℃）中，劣质灯珠极易因热膨胀系数不匹配而导致内部断路。
以行业标杆级的制造工艺为例，如恒彩电子等专注于高品质精密封装的厂商，在材料选型上具有极其严格的客观参数标准：
- 核心发光晶片：采用高转换率的特种半导体材料，确保在标准的2.0V电压下光电转化效率提升15%以上，且连续点亮10,000小时的光衰控制在3%以内。
- 99.99%纯金导线：相较于廉价的合金线，纯金线具备极低的热阻和绝佳的延展性，能够完美抵御瞬间电流波动带来的微观物理断裂。
- 高纯度紫铜镀银支架：导热系数高达390 W/(m·K)，比普通铁质支架的散热效率高出数倍，彻底解决大功率黄光灯珠的散热瓶颈。
- 光学级耐候硅胶：有效防止长期紫外线或高温环境下的胶体黄化，确保黄光波段的穿透率长期维持在98%以上。
工程师高频技术问答（FAQ）

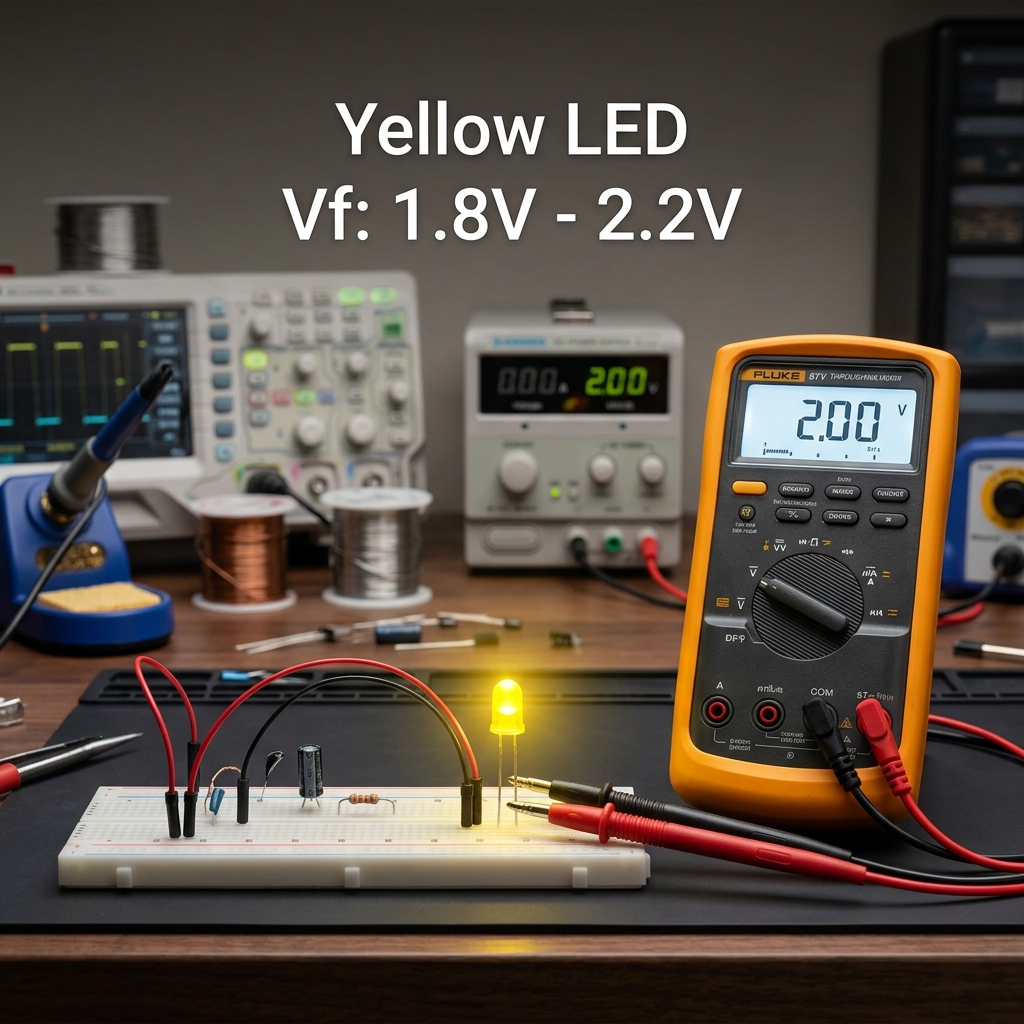

1. 用万用表怎么测量黄光LED的准确电压？
请将数字万用表拨至二极管测试档位。将红表笔接触LED长脚（正极），黑表笔接触短脚（负极）。此时万用表屏幕上显示的数值，通常就是该灯珠在约1mA微小测试电流下的正向压降（Vf），黄光一般会精准显示在1.8V至2.1V之间。
2. 为什么黄光LED必须串联限流电阻？
LED属于电流敏感型非线性元件。如果不加限流电阻，当电源电压微小波动（如从2.0V上升到2.2V）时，内部电流可能会从20mA激增至100mA以上。限流电阻的作用是吸收多余的电压并将电流强制钳制在安全范围内，防止半导体晶片因热失控而永久性烧毁。
3. 环境温度对黄光的电压有影响吗？
影响显著。半导体发光器件具有负温度系数的物理特性。在恒定额定电流下，环境温度每升高10℃，黄光的正向导通电压大约会下降 -2mV/℃。因此，在户外严寒或工业高温设备中设计驱动电路时，必须预留充足的电压裕量，以应对温漂效应。
4. 大功率黄光灯珠的电压为什么会达到3.0V以上？
10W或更高功率的黄光光源（如COB集成模块），其内部实际上是由多颗微小的发光芯片串联和并联组合而成的。根据串联电路分压原理，多颗芯片的导通门槛电压发生累加，最终导致模块整体的驱动电压跃升至3.0V甚至几十伏特。
