户外高清大屏频繁因局部过热导致严重光衰？工业机器视觉检测中，光源的热漂移正在悄悄拉低良品率？解决这些高密度发光痛点的核心，在于底层架构的革新。smd2525共阴冷灯封装凭借精准的分离供电设计与极低的热阻特性，正成为攻克上述难题的行业标准方案。本文将从客观物理参数出发，深度剖析其在复杂场景下的技术逻辑。
一、 什么是 smd2525共阴冷灯封装？底层原理解析
要理解这项技术的价值，我们需要剥离营销词汇，直接透视其底层的物理与电气结构。

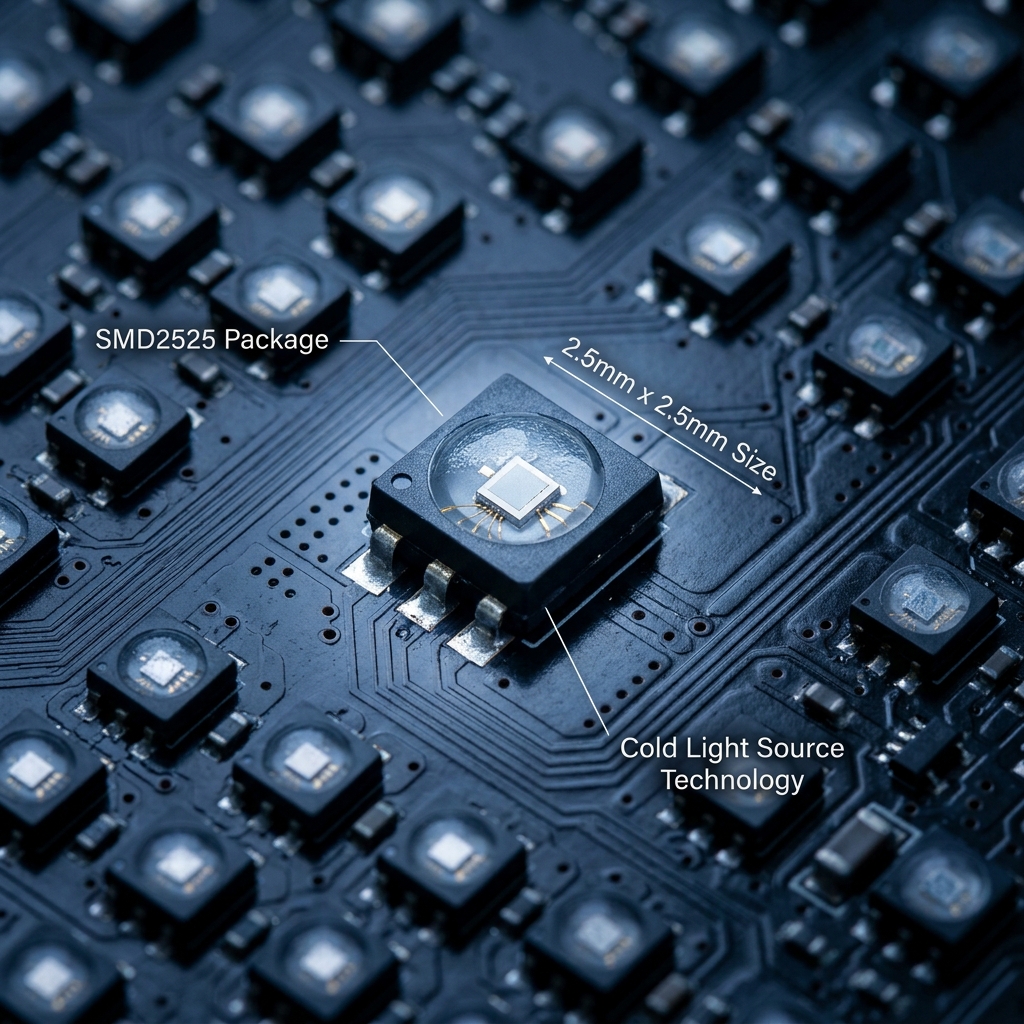

1. 2525 物理尺寸与高密贴片优势
SMD（表面贴装技术）决定了它无需穿孔即可通过高速贴片机完成自动化组装。2525 代表其长宽物理尺寸仅为 2.5mm × 2.5mm。这种微型体积是实现 P4、P5 级别高密度显示模组的基础，使得在每平方米面积内高密度排布数十万颗像素点成为可能。

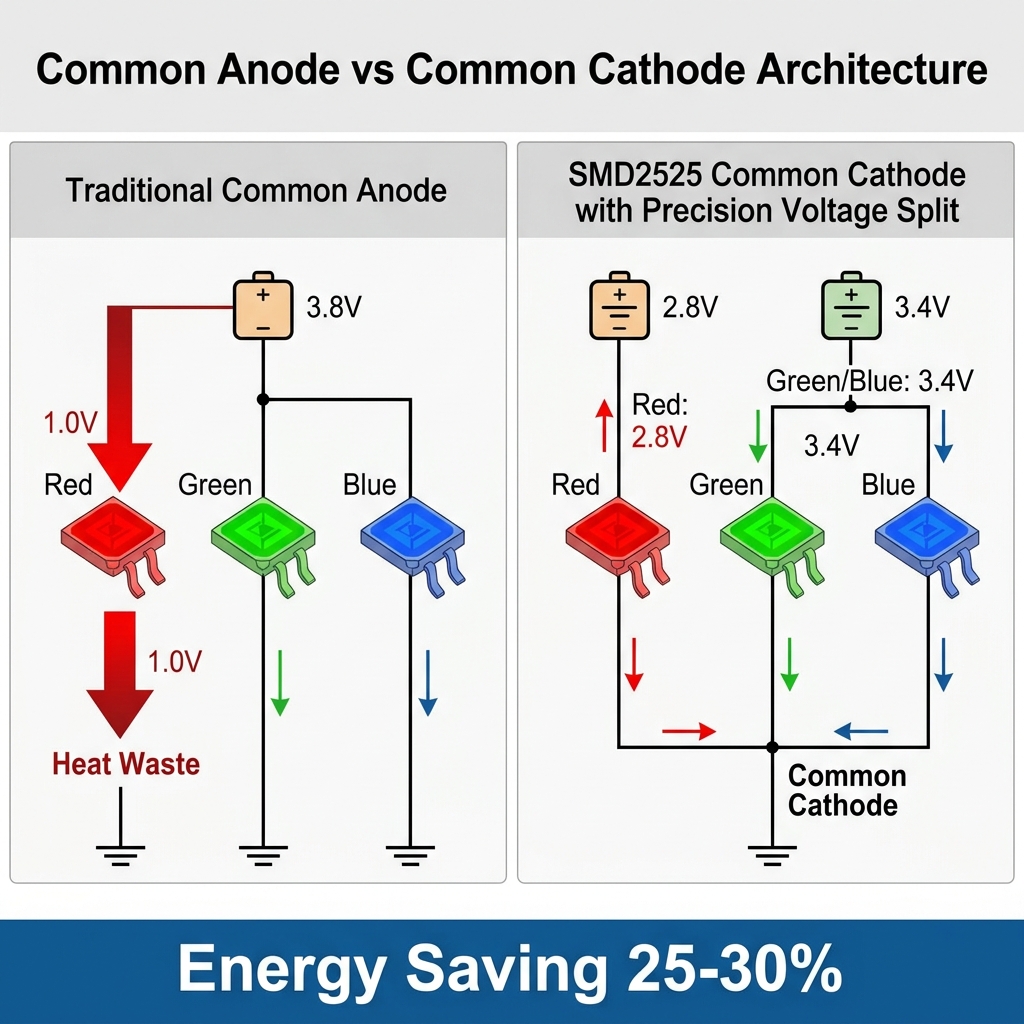

2. 共阴极架构：消除无效压降的革命
传统 RGB 全彩灯珠多采用“共阳极”设计，即红、绿、蓝芯片共用正极，统一输入相同的较高电压（如 3.8V）。但红光芯片的额定工作电压仅需 2.8V 左右，多余的 1.0V 电压会被转化为无用的热能。共阴极架构则反其道而行之，让三颗芯片共用负极，并为红、绿、蓝通道分别提供独立、精准的正极电压。这种“按需供电”的逻辑，从物理源头上切断了无效热量的产生。
3. 冷光源特性：零红外热辐射
“冷灯”并非指光线颜色，而是指其光谱中几乎不含红外线频段。传统热辐射光源在发光时会伴随高温，而该封装采用优质的氮化镓（GaN）等半导体材料，将电能直接转化为光子，发光面温度极低，确保了周围精密电子元器件的稳定性。
二、 核心技术参数：E-E-A-T 选型基准数据
对于研发与硬件采购工程师而言，脱离参数谈性能毫无意义。以下是该封装在行业标准测试下的典型数据表现：
- 物理尺寸：2.5 × 2.5 × 0.85 mm（兼容主流 SMT 钢网工艺）
- 工作电压：精准分压，红光 2.8V，蓝/绿光 3.4V
- 驱动电流：典型值 20 mA / 通道
- 发光角度：≥120°（配备高透光硅胶透镜，无偏色死角）
- 中心亮度：400 – 1400 mcd（依色温与波长波动）
- 单颗功耗：控制在 0.06W – 0.1W 极低区间
数据对比结论：在同等 1000 nits 亮度输出下，共阴极封装的综合功耗比传统共阳极封装降低约 25% - 30%，整体面板温度下降 15℃ - 20℃。
三、 深度场景化：smd2525共阴冷灯封装如何击破行业痛点
🔴 痛点场景一：户外 P4 高清大屏的“热衰减”危机
用户困境：在夏季 35℃ 的户外环境中，商场外墙的传统高密度 LED 广告屏全亮运行时，内部核心温度常飙升至 80℃ 以上。这不仅导致昂贵的工业空调电费超标，持续的高温还会让封装胶体加速老化，出现屏幕局部发黄、亮度不均的“光衰”现象。🟢 解决方案：共阴架构的温控降维打击smd2525共阴冷灯封装通过分离供电，直接切断了红光通道的无效热耗散。在同等户外暴晒环境下，屏幕表面温度可维持在 50℃ 左右的相对安全区间。无需依赖大功率外置空调散热，不仅大幅削减了后期的电费运营成本，更将整屏的有效使用寿命从常规的 3 万小时延长至 5 万小时以上。
🔴 痛点场景二：工业机器视觉检测的“热漂移”与杂光干扰
用户困境：在 3C 产品的 24 小时自动化质检流水线上，工业相机需要持续补光。传统光源在连续工作 4 小时后，发热会导致光波长发生微小的“热漂移”，相机的 CMOS 传感器捕捉到的图像对比度下降，直接导致视觉算法误判、良品率波动。🟢 解决方案：冷光源的极度稳定性采用该封装制成的环形或条形视觉光源，单颗功耗仅 0.06W。其冷光源特性确保了即使 24 小时不间断点亮，光源表面的温升也控制在 5℃ 以内。波长输出绝对稳定，配合 120° 的均匀发光角度，为机器视觉系统提供了零杂光、零热噪的高对比度检测环境。
四、 工程师选购指南：如何评估高质量的微型光源
市面上同型号的封装产品质量参差不齐，在物料选型阶段，建议从以下三个客观维度进行拦截筛查：
- 内部核心材料的导电率：必须确认供应商是否采用 99.99% 纯金线 进行内部键合。劣质的合金线在经历 -40℃ 至 85℃ 的冷热冲击循环后，极易发生热胀冷缩导致的微断裂，引发屏幕“死灯”。
- 支架的热阻系数：优质的封装应采用高纯度紫铜支架，并经过镀银抗氧化处理。这能将芯片产生的微量热量在几毫秒内传导至 PCB 板，保持极低的热阻（Thermal Resistance）。
- 全自动化封测能力与良率：微型封装对点胶精度和一致性要求极高。在评估交期与良率时，具备全自动化封装产线与光电积分球检测设备的资深厂商（如恒彩电子），往往能提供更符合抗 UV 测试与高一致性分光分色标准的可靠批次，避免屏幕出现“马赛克”色差。
五、 核心技术 FAQ 与进阶答疑
为了完善工程侧的技术知识盲区，我们梳理了以下高频问题：
Q1：共阴极设计对外围驱动电路有什么特殊要求吗？常规的 LED 驱动 IC 无法直接兼容。使用共阴灯珠时，必须配套采购专用的共阴极驱动 IC。这类 IC 能够分别输出针对红光和蓝/绿光的不同电压（如 2.8V 和 3.8V），是实现节能的核心配套硬件。
Q2：把它装在室外日晒雨淋，封装体会失效吗？灯珠本身具备基础防护，但户外应用时，必须在 PCB 模组表面进行三防漆涂覆或加装灌封胶。只要整体模组达到 IP65 以上的防护等级，高强度的环氧树脂/硅胶外壳足以抵御长期的紫外线照射与酸雨侵蚀。
Q3：smd2525共阴冷灯封装在长期满载运行中的光衰率是多少？（预测补充）得益于极佳的热管理，在标准 20mA 电流驱动下，其连续工作 10,000 小时后的客观光衰率通常低于 5%。远优于行业标准允许的 10% 衰减红线。
Q4：如果需要特殊波长的冷光，这种封装支持定制吗？（预测补充）完全支持。2525 只是物理封装的外壳尺寸。内部的发光芯片可以根据机器视觉或特殊照明的需求，定制特定波长（如 450nm 纯蓝光或 6500K 高显指白光），工程师只需在打样前向封装厂明确波长范围与容差即可。
