rgb灯珠测针脚：用万用表快速分清R、G、B和公共脚

测不出 RGB灯珠针脚，最常见的问题不是灯珠坏了，而是公共脚没找准、共阳共阴判断反了。对普通 4脚RGB灯珠 来说，用万用表 二极管档，通常几分钟内就能分清 R、G、B 和 COM。

rgb灯珠测针脚最快的方法

rgb灯珠测针脚最快的做法，是先把万用表调到 二极管档，再按下面顺序判断：

• 先找公共脚 COM

• 再区分共阳极还是共阴极

• 最后根据点亮颜色识别 R、G、B

• 复测一次确认结果

真正容易出错的，不是分不清红绿蓝，而是先把 COM 和极性判断错了。

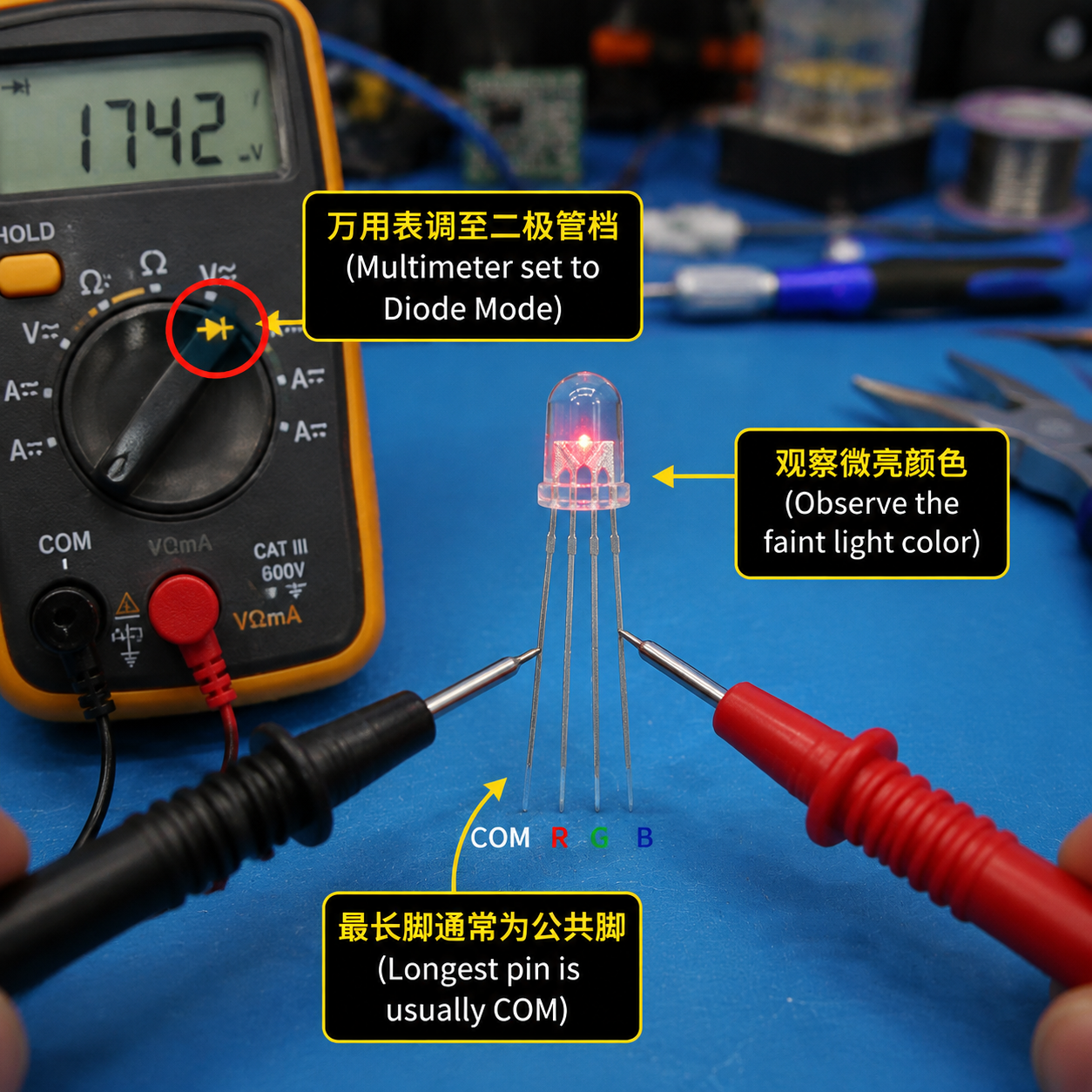

4步快速判断法

第1步：万用表调到二极管档

优先用 二极管档，因为这个档位通常能提供一定测试电压，更容易让 LED 微亮。相比电阻档，它更适合判断 LED极性 和 正向导通。

第2步：先找公共脚

如果是直插灯珠，最长脚通常大概率是公共脚，但这只是经验，不是绝对结论。

先把疑似公共脚固定，再测试其余三个脚位。

第3步：判断共阴还是共阳

两种方法都试一遍，效率反而更高。

• 黑表笔接 COM，红表笔依次碰另外三脚

• 如果能点亮不同颜色，通常是 共阴极

• 红表笔接 COM，黑表笔依次碰另外三脚

• 如果这样能亮，通常是 共阳极

第4步：根据颜色确认 R、G、B

哪个脚点亮 红色，就是 R脚；点亮 绿色，就是 G脚；点亮 蓝色，就是 B脚。

适合这样测的RGB灯珠类型

这套方法更适合以下产品：

• 普通4脚直插 RGB 灯珠

• 部分无内置IC的基础 SMD RGB 灯珠

• 普通 R/G/B 独立引出的 LED

不适合直接这样测的类型

以下产品不能只靠普通导通法判断：

• WS2812 类地址型 RGB 灯珠

• 内置IC RGB灯珠

• 部分集成式全彩 SMD 器件

• 脚位定义复杂的 RGBW 灯珠

为什么要先分清公共脚和极性

RGB灯珠内部通常有 红、绿、蓝三颗发光芯片。为了减少引脚数量，很多产品会让三颗芯片共用一个端点，这就是 COM 公共脚。

常见4脚RGB灯珠为什么是4个脚

最常见结构是：

• R：红光控制脚

• G：绿光控制脚

• B：蓝光控制脚

• COM：公共脚

这也是大多数人在做 RGB灯珠针脚识别 时遇到的典型结构。

共阳极和共阴极的本质区别

• 共阴极：公共脚接 负极

• 共阳极：公共脚接 正极

这个区别会直接影响万用表表笔方向。方向错了，灯珠可能完全不亮，但并不代表灯珠损坏。

如果极性判断错了，会发生什么

在打样或维修里，这类误判非常常见：

• 接线后完全不亮

• 只亮单一颜色

• 混色异常

• 驱动逻辑写反

• 重复焊接导致返工

对工程样品来说，脚位判断错误往往比灯珠本身不良更常见。

RGB灯珠常见针脚结构

不同封装的 RGB 灯珠，外观看起来可能相似，但脚位顺序并不一定统一。特别是 5050、3528、3535 等 SMD 封装，更不能只靠经验硬套。

常见封装类型

• 4脚直插 RGB 灯珠

• 食人鱼 RGB 灯珠

• 5050 RGB 灯珠

• 3528 RGB 灯珠

• 3535 RGB 灯珠

• RGBW 多通道灯珠

常见结构速查表

用万用表一步一步测RGB灯珠针脚

如果你手边有样品，按下面流程操作，通常 3到5分钟 就能得到比较可靠的结果。

准备工具

建议准备：

• 数字万用表

• 镊子或测试夹

• 记号笔或标签纸

• 必要时准备低压电源和限流电阻

• SMD小封装可加放大镜或弹簧测试针

先看外观，再下表笔

在动手之前，先观察这些细节：

• 最长脚位置

• 封装缺口

• 平边或定位角

• PCB丝印

• 底部焊盘编号

这一步能减少盲测次数，尤其对小尺寸封装很有帮助。

测试流程

1. 先假设最长脚是 COM

直插灯珠中，最长脚常被设计为公共脚，便于装配识别。但只能作为初步假设。

2. 先按共阴方式测试

• 黑表笔固定在疑似 COM

• 红表笔依次接另外三脚

如果能看到不同颜色依次点亮，说明这个脚大概率是 COM，且灯珠多半是 共阴极。

3. 不亮就改按共阳方式测试

• 红表笔固定在疑似 COM

• 黑表笔依次接另外三脚

如果这样能亮，则更可能是 共阳极。

4. 最后识别颜色脚

通过颜色判断：

• 红色亮 = R

• 绿色亮 = G

• 蓝色亮 = B

5. 复测确认

再完整测一轮，避免因为表笔滑动、接触不稳或肉眼误判造成错误。

两个高频场景里，为什么最容易测错

场景一：维修现场，灯珠拆下来后脚位混乱

很多人是在维修灯带、指示板或小批量返修时，才开始找 rgb灯珠测针脚 方法。这个场景里最常见的问题是：灯珠已经拆下，原板丝印不清，脚位方向也记不住。

这时如果只凭“以前见过类似封装”，很容易把 COM 认错，导致重新焊上去后出现：

• 只有红灯亮

• 混色不正常

• 整板返修两次以上

更稳妥的做法是：先在拆件前拍照，拆下后用 二极管档 单独验证，再记录成“脚位-颜色-极性”对应关系。对返修工位来说，这个动作通常能减少 30%以上 的重复拆焊。

返修成本往往不在一颗灯珠本身，而在反复拆装对焊盘和工时的消耗。

场景二：样品打样阶段，5050外观看起来一样，实际脚位却不同

在采购或研发打样里，最典型的误区是把“同样叫 5050 RGB灯珠”理解成“脚位一定一致”。实际上，5050 只是封装尺寸，不代表内部连接方式完全统一。

真实项目里常见情况是：A批样品按经验接线能亮，换到B批就出现颜色错位，甚至驱动口定义全乱。问题不一定出在程序，而可能是脚位顺序或公共端定义变了。

这类场景下，建议至少做三件事：

• 先查规格书或焊盘图

• 到样后抽检实测针脚

• 保留批次记录和照片

对小批量试产来说，这样做通常比返工一块 PCB 更省时间，也更容易追溯问题来源。

共阳极和共阴极怎么快速区分

这是 rgb灯珠测针脚 的核心。

快速判断口诀

一边不亮，立刻换极性；能亮三色的那个固定脚，大概率就是 COM。

区分方法对比表

为什么有些RGB灯珠用万用表测不出来

按方法操作却测不亮，并不一定是灯珠坏了。大量情况都和测试条件有关。

常见原因

• 表笔方向接反

• 万用表二极管档输出电压不足

• 蓝光或绿光正向压降更高

• 针脚氧化，接触不良

• 灯珠内部损坏

• 不是普通RGB结构

• SMD焊盘太小，探针没碰准

不亮时的排查表

一个容易被忽略的参数

普通红光 LED 的正向压降通常低于蓝光、绿光。很多万用表在二极管档下输出能力有限，所以会出现：

• 红光能微亮

• 绿光很弱

• 蓝光几乎不亮

这不是少见现象，尤其在低成本万用表上更明显。

不同类型RGB灯珠，测法有什么区别

直插RGB灯珠

这是最适合用万用表直接测试的类型。优点是：

• 引脚清楚

• 间距大

• 颜色更容易观察

• 误碰概率低

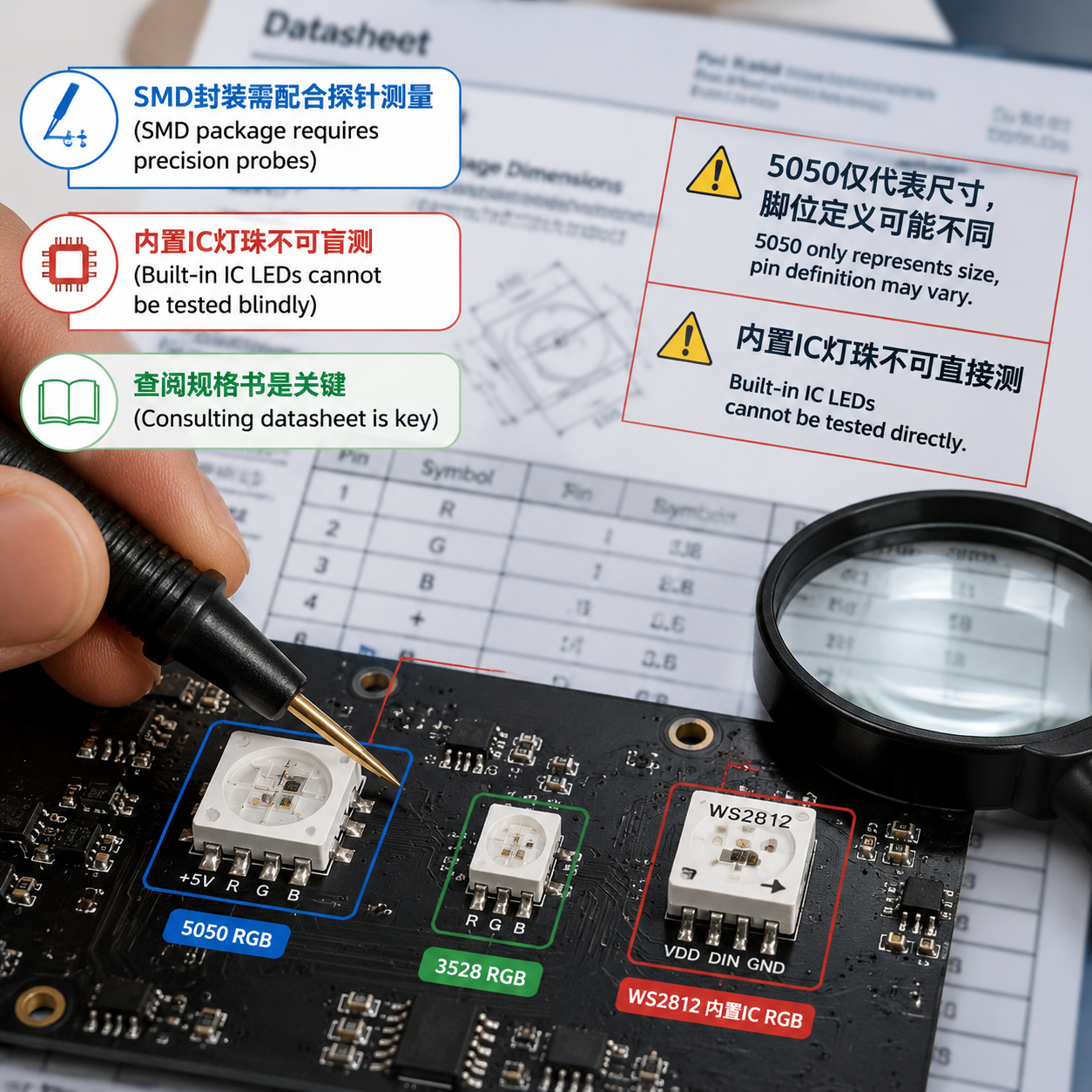

SMD RGB灯珠

也可以测，但更依赖：

• 封装图

• 焊盘编号

• 规格书

• 更细的探针工具

对于 3528、3535 这类小封装，建议优先看封装资料，再做实测。

内置IC RGB灯珠

像 WS2812 这类灯珠，不属于普通 R/G/B/COM 直连结构。它们通常需要：

• 查数据手册

• 按专用测试电路验证

• 确认电源、数据和控制引脚

这类产品不能用普通 RGB 灯珠思路直接套测。

rgb灯珠测针脚的实用技巧

新手更不容易出错的做法

• 先拍照，再测试

• 测完立刻做标签

• 不要只看脚长

• 测完至少复核一次

• 在稍暗环境下看颜色更容易分辨

批量样品更高效的办法

如果一次要测几十颗甚至上百颗，人工逐颗点测效率很低，误判也会变多。这时更建议：

• 使用弹簧针治具

• 固定放置方向

• 做统一记录表

• 抽检同批次一致性

在批量来料检验里，固定治具通常能明显降低人为误差，测试效率也更稳定。

采购和打样时，除了测针脚还要看什么

对研发、采购和生产团队来说，脚位只是第一步。真正影响后续稳定性的，通常还包括这些内容：

• 封装一致性

• 颜色分档管理

• 正向电压 VF

• 批次稳定性

• 样品与规格书是否一致

• 是否能提供测试支持

选择供应商时可重点核对的项目

在样品阶段，如果供应方能同时提供脚位图、测试条件和批次说明，后续推进通常会更顺。像 恒彩电子 这类具备封装与应用配合能力的团队，往往会把这些基础资料提前给全，减少试样阶段的反复确认成本。

FAQ

rgb灯珠测针脚一定要用万用表吗？

不一定。万用表是最方便的方法，但如果遇到高压降颜色、小封装SMD 或 测试电压不足 的情况，用 低压电源 + 限流电阻 往往更直观。

RGB灯珠最长脚一定是公共脚吗？

通常是，但不是绝对。 很多直插灯珠会这样设计，但不同厂家、不同批次、不同定制版本都可能变化，最终仍要以实测结果为准。

5050 RGB灯珠怎么测针脚？

可以测，但不建议只凭经验。因为 5050 只是封装尺寸，不代表内部脚位统一。更稳的方法是：先看规格书，再用万用表验证。

rgb灯珠测针脚时不亮，是不是坏了？

不一定。常见原因包括：

• 极性测反

• 万用表驱动能力不足

• 接触不良

• 脚位不是普通RGB结构

• 焊盘太小导致误碰

WS2812这类灯珠能不能这样测？

不能按普通 RGB 灯珠方式简单判断。 这类产品通常带 内置控制IC，需要按数据手册和专用测试方法来验证。

RGBW灯珠和普通RGB灯珠测法一样吗？

原理接近，但 RGBW 多了一个白光脚，脚位更多，误判概率更高。测试时最好同时核对规格书和封装图。

万用表二极管档测不亮蓝光和绿光怎么办？

优先怀疑 测试电压不足，不是立刻判坏。可以改用 3V左右低压电源 配合 限流电阻 做逐脚点亮测试，结果通常更清晰。
