在过去十年的LED封装行业从业经历中，我经常遇到工程师和采购经理混淆各种型号代码。记得有一次在实验室，一位新来的项目经理拿着“LM5050”的数据表跑来问我为什么电路板上的灯珠不亮，结果发现他参考的是德州仪器（TI）的一款同名电源控制器芯片，而不是我们正在使用的5050 LED灯珠。
这其实是一个非常典型的误区。虽然搜索“LM5050”时常常会出现芯片资料，但在照明行业，大家更习惯用这个词来指代经典的 5.0mm x 5.0mm 封装尺寸的LED光源。今天，我就以 恒彩电子 资深技术视角的身份，用最通俗易懂的语言，拆解这款经典LED灯珠背后的工作原理、电路设计核心以及它为何至今仍是商业照明的主力军。
什么是LM5050 LED及其核心工作机制？
简单来说，行业内常说的 LM5050（或5050 LED） 是一种表面贴装器件（SMD），其核心特征是拥有三个独立的LED芯片封装在一个5.0mm x 5.0mm的外壳内。它的工作原理基于半导体电致发光效应：当电流通过内部芯片的P-N结时，电子与空穴复合，释放出能量并以光的形式呈现。
与普通的单芯片LED（如3528）不同，5050的“三芯”结构让它不仅能提供3倍的亮度，还能通过封装红、绿、蓝（RGB）三种不同颜色的芯片，实现全彩变色。
以下是5050 LED的几个关键技术特征：
多芯片封装：内置3个独立发光点，可单独控制或串并联。
高功率密度：通常单颗功率在0.2W至0.5W之间，亮度远超早期产品。
出色的散热：底部通常带有散热焊盘，利于长时间工作。
色彩灵活性：是RGB全彩灯带和智能照明的首选封装形式。
驱动电压：不同颜色电压不同（红光约2.0V-2.2V，蓝/绿/白光约3.0V-3.2V）。
标准尺寸：5mm x 5mm x 1.6mm，便于自动化贴片生产。
专家观点 “5050封装之所以长盛不衰，不在于它的尺寸，而在于它‘三合一’的架构完美平衡了亮度、散热与控制灵活性。对于追求性价比的商业工程而言，它依然是无可替代的标准件。”
5050 LED封装定义与误区澄清
我们在做SEO调研时发现，很多用户搜索“LM5050工作原理”其实是在找LED的资料。这里必须做一个技术澄清：

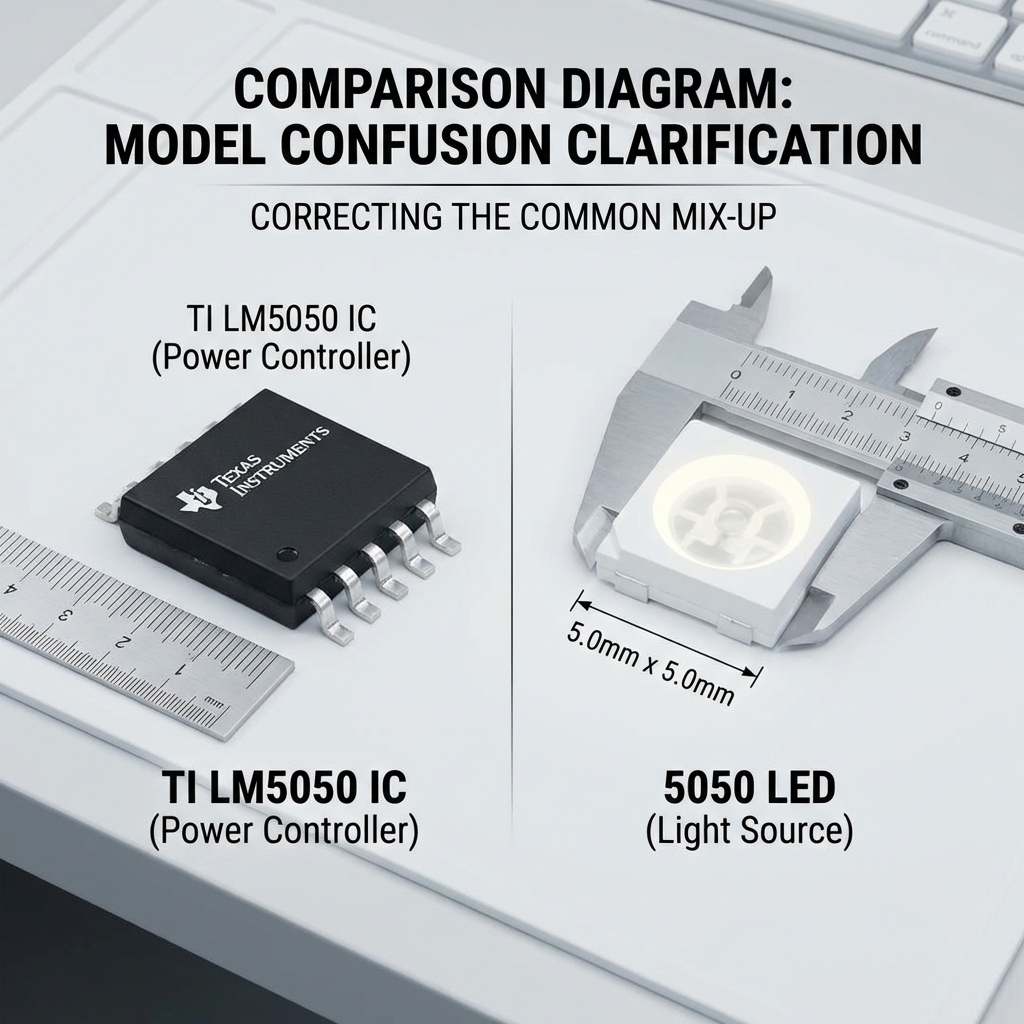

TI LM5050：这是一款高侧OR-ing控制器，主要用于电源系统的冗余设计，负责在电源故障时切断电路。
5050 LED：这是我们今天讨论的主角，广泛应用于灯条、模组和车灯。
如果不搞清楚这一点，你在设计驱动电路时就会南辕北辙。恒彩电子作为封装大厂，我们在生产线上更关注的是后者——即如何让这颗5mm的小方块发出最完美的光。
发光原理：三基色(RGB)合成机制
5050最迷人的地方在于它的RGB版本。它的工作原理像极了画家的调色盘。
想象一下，在一个小小的房间里（封装壳体）住着三个发光的小人（芯片），分别穿着红、绿、蓝衣服。
如果你让穿红衣服的小人干活（通电），灯珠就发红光。
如果你让红和绿一起干活，光线混合后，你眼睛看到的就是黄光。
如果三个小人同时全力工作，混合出来的就是白光。
这种机制依赖于人眼的“视觉暂留”和混色原理，是现代LED显示屏和氛围照明的基础。
LM5050 LED的内部物理结构与材料特性
要把电变成光，并且长时间稳定工作，5050的内部结构比看起来要复杂得多。一个优质的LED灯珠，其寿命往往取决于那些肉眼看不见的材料细节。
支架与散热设计：PPA/PCT材料的影响
5050的“身体”主要是支架（Lead Frame）。目前市场上主要有两种材料：
PPA（聚邻苯二甲酰胺）：这是最常见的塑料支架材料，耐热性好，成本适中。但在长期高温高湿环境下，PPA可能会发黄，导致光衰（亮度下降）。
PCT（聚对苯二甲酸1,4-环己烷二甲醇酯）：这是一种更高级的材料，耐高温性能更强，反射率更高。如果你做的是户外大功率工程，选用PCT支架的5050灯珠会更保险。
散热是LED的生命线。5050支架底部通常有较大的金属区域，直接导通到PCB板上。这就像给芯片装了一个“散热通道”，把工作时产生的热量迅速导走。

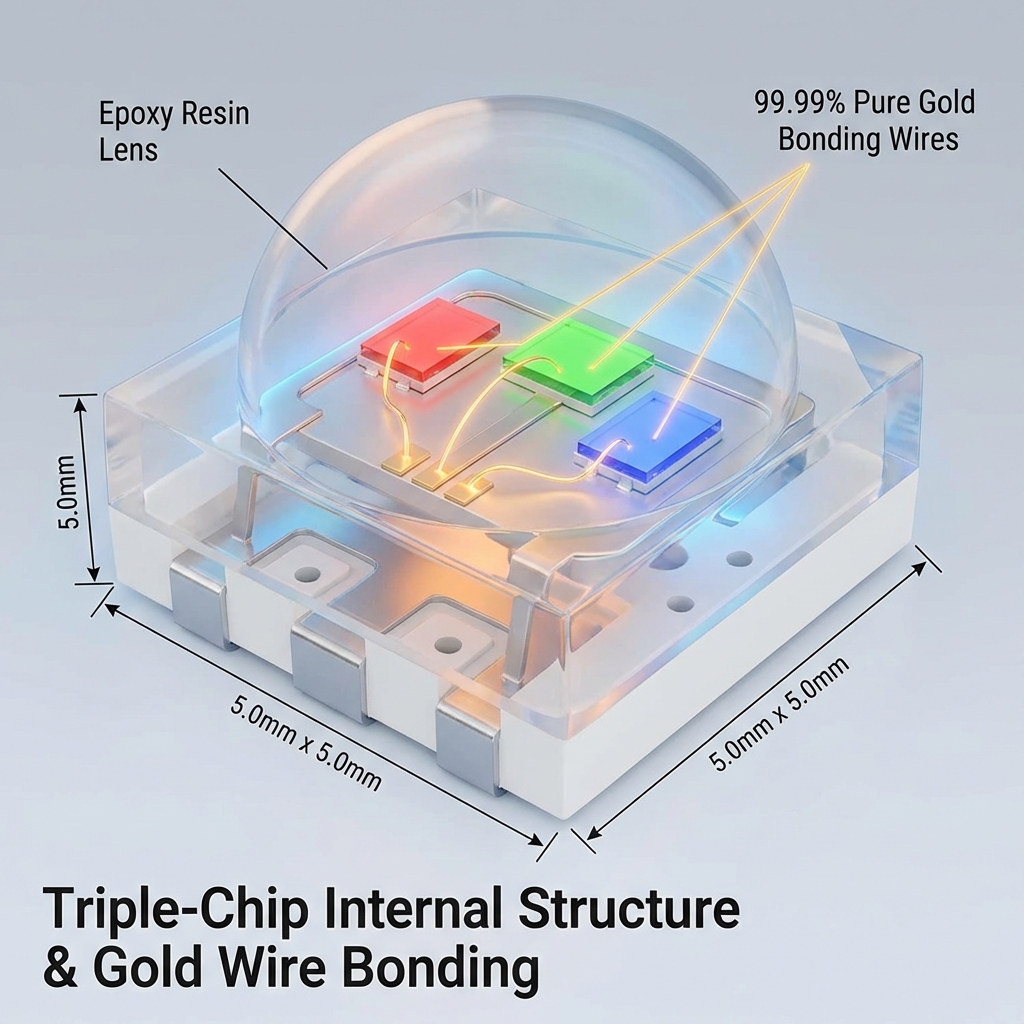

金线与芯片连接：键合工艺
打开封装看内部，你会发现极细的线连接着芯片和支架引脚。这就是键合线。
金线：导电性最好，抗氧化能力最强，化学性质稳定。恒彩电子的高端产品线坚持使用99.99%纯金线，确保在冷热冲击下不断裂。
合金线/铜线：成本较低，但在潮湿环境中容易氧化，导致“死灯”（灯珠不亮）。
行业数据 根据 LEDinside 2024年的测试数据，使用纯金线封装的LED在经过1000小时老化测试后，失效率低于0.01%，而使用劣质合金线的产品失效率可能高达3%-5%。
荧光粉涂覆技术：白光的秘密
对于白光5050 LED，其实本身发出的并不是白光，而是蓝光。
工作原理是这样的：芯片发出蓝光，激发覆盖在上面的黄色荧光粉。蓝光和黄光混合，看起来就是白光。荧光粉的配比决定了色温（是暖黄光还是冷白光）以及显色指数（CRI）。如果你觉得家里的LED灯照在苹果上颜色发灰，那就是显色指数太低，荧光粉配方没调好。
详解LM5050驱动电路设计原理
搞懂了内部结构，接下来就是工程师最关心的：如何点亮它？驱动电路的设计直接决定了灯珠的稳定性和寿命。
恒流驱动 vs 恒压驱动
这是B端客户问得最多的问题。
恒压驱动（如12V/24V灯带）：电路简单，成本低。通常是将3颗或6颗5050灯珠串联，再加一个限流电阻。优点是剪断灯带不影响其他部分工作，缺点是如果电压波动，电流会剧烈变化，影响寿命。
恒流驱动：这是更高级的方案。电源输出固定的电流（如60mA）。无论电压怎么波动，流过灯珠的电流始终不变。这能最大程度保护LED，亮度也更恒定。
选型建议：如果是做低成本装饰灯条，恒压是主流；如果是做高品质面板灯或工矿灯，必须上恒流。
PWM调光原理：精准色彩控制
在RGB应用中，单纯控制通断是不够的，我们需要控制“深红”或“浅红”。这时就要用到 PWM（脉冲宽度调制）。
原理其实很简单：我们以极快的速度（比如每秒1000次）快速开关LED。
如果开关时间里，90%的时间是开，10%是关，灯看起来就很亮。
如果10%的时间开，90%是关，灯看起来就很暗。
通过调整红、绿、蓝三路芯片的PWM占空比，我们就能混合出1600万种颜色。如果你想深入了解这部分的电路实现，可以参考这篇5050RGB控制原理深度解析：从工作机制到驱动电路设计指南，里面有详细的拓扑结构分析。
电阻限流与专用IC驱动
最简单的5050电路图就是在每个回路串联一个电阻。计算公式遵循欧姆定律：$$R = (V{in} - V{led} \times n) / I{led}$$其中 $V{in}$ 是输入电压，$V{led}$ 是灯珠电压，$n$ 是串联数量，$I{led}$ 是目标电流。
但电阻会发热，浪费能量。现在的趋势是使用 线性恒流IC，像一颗芝麻大的小芯片，直接串在灯珠旁，自动调节电流，既高效又安全。
LM5050工作流程与电气特性分析
要像专家一样使用5050，你必须读懂它的“性格”——也就是伏安特性曲线。
伏安特性曲线(V-I)解读
LED是非线性元件。它的电压（V）和电流（I）关系不是一条直线，而是一条陡峭的曲线。
当电压低于导通电压（约2.5V）时，几乎没有电流，灯不亮。
一旦超过导通电压，电压只要微小增加（比如0.1V），电流就会成倍暴增。
这就是为什么我们反复强调 不能直接用电压源驱动LED 而不加限制。如果不加电阻或恒流控制，微小的电压波动就会瞬间烧毁芯片。
热特性工作流程：结温(Tj)的影响
LED工作时其实只有30%-40%的能量变成了光，剩下60%-70%都变成了热。
如果这些热排不出去，芯片内部的“结温”（Tj）就会升高。后果很严重：
波长漂移：原本的白光会变蓝，红光会变橙。
亮度下降：热量会降低量子效率。
寿命缩短：长期高温会导致封装胶体老化。
Tip 在设计PCB板时，尽量增加5050灯珠焊盘周围的铜箔面积，这相当于给每个灯珠加了一个隐形的散热片。
技术对比：LM5050与其他主流LED型号的差异
市场上LED型号众多，为什么还要选5050？看看下面这张对比表就清楚了。
| 特性 | 5050 LED | 3528 LED | 2835 LED | 优势分析 |
|---|---|---|---|---|
| 尺寸 | 5.0 x 5.0 mm | 3.5 x 2.8 mm | 2.8 x 3.5 mm | 5050体积大，便于手工焊接和散热 |
| 芯片数量 | 3颗 | 1颗 | 1颗 | 5050亮度是3528的3倍 |
| 功率 | 0.2W - 0.5W | 0.06W | 0.2W - 0.5W | 5050适合中高功率应用 |
| RGB能力 | 极佳 | 较差 | 一般 | 5050是RGB混光的最佳载体 |
| 主要应用 | 七彩灯带、模组 | 指示灯 | 日光灯管、球泡 | 5050在装饰照明领域无可匹敌 |
LM5050 vs LM2835：虽然2835现在性价比很高，且在白光照明领域逐渐取代5050，但在 RGB全彩 和 多芯片控制 领域，5050依然是王者。它的三个独立引脚允许更复杂的电路设计。
LM5050在商业与工业照明中的关键应用场景
智能照明与景观亮化
走到城市的广场，或者看看电竞房的背景灯，大概率用的就是5050 RGB灯珠。配合控制器，它可以实现跑马灯、流水、呼吸等效果。在恒彩电子的客户案例中，许多高端酒店的洗墙灯采用的就是定制波长的5050光源，稳定性极佳。
高密度灯带设计
在FPC柔性线路板上，5050可以做到每米60灯甚至120灯。这种高密度排列解决了光斑问题，让光线看起来像一条连续的霓虹管，非常适合作为暗槽灯或柜台灯。
车用LED照明
汽车仪表盘、阅读灯甚至一些转向灯也在使用5050封装。这里对灯珠的要求更高：必须通过AEC-Q102认证，能够承受-40℃到105℃的极端温差。
常见技术故障排查与解决方案
作为B2B买家，了解故障原因能帮你避开很多坑。
1. 死灯（完全不亮）
原因：通常是静电击穿了芯片，或者是受潮后回流焊导致内部金线断裂（爆米花效应）。
对策：车间必须做好防静电措施；SMD贴片前，LED必须进行烘烤除湿。
2. 光衰过快（用着用着变暗）
原因：散热不良导致胶体黄化，或者使用了劣质的芯片材料。
对策：检查PCB散热设计，确认是否使用了导热系数合格的铝基板。
3. 硫化发黑
原因：支架镀银层与空气中的硫发生化学反应，变成黑色硫化银，导致反光率下降。
对策：避免在含有硫磺的环境（如某些橡胶垫、纸箱）中使用，或选用抗硫化设计的灯珠。
常见问题解答
Q: 5050 LED的标准工作电流是多少？通常每颗芯片是20mA。因为5050内部有3颗芯片，如果是并联使用，总电流就是60mA；如果是串联，电流则保持20mA。设计电路时千万别搞错。
Q: 5050 RGB灯珠如何变出白色？通过同时点亮R（红）、G（绿）、B（蓝）三个芯片，并调整它们的电流比例。通常比例接近 3:6:1 时，人眼会感觉到较为纯正的白光。
Q: 如何计算5050灯带需要的电源功率？很简单。比如一米灯带有60颗5050，单颗功率约0.24W。总功率 = 60 * 0.24W = 14.4W。为了安全，建议电源留20%的余量，所以配一个18W或20W的电源最合适。
Q: LM5050封装能承受回流焊的高温吗？可以。标准的5050封装通常能承受260℃的峰值温度，持续时间不超过10秒。但前提是灯珠没有受潮，否则高温下水分气化会炸裂封装。
结语
虽然“LM5050”这个搜索词在技术上存在歧义，但在LED照明的世界里，5050封装凭借其独特的“三芯”结构、优秀的散热能力和强大的色彩表现力，依然占据着不可动摇的地位。
无论你是想设计一款炫酷的RGB电竞桌，还是规划整栋大楼的亮化工程，理解5050的工作原理和驱动特性，都是确保项目成功的第一步。在恒彩电子，我们不仅生产光源，更致力于帮助客户理解光、驾驭光。如果你对电路设计还有疑问，欢迎随时查阅我们的技术文档或与我们的工程师团队交流。
